Variantes do Produto

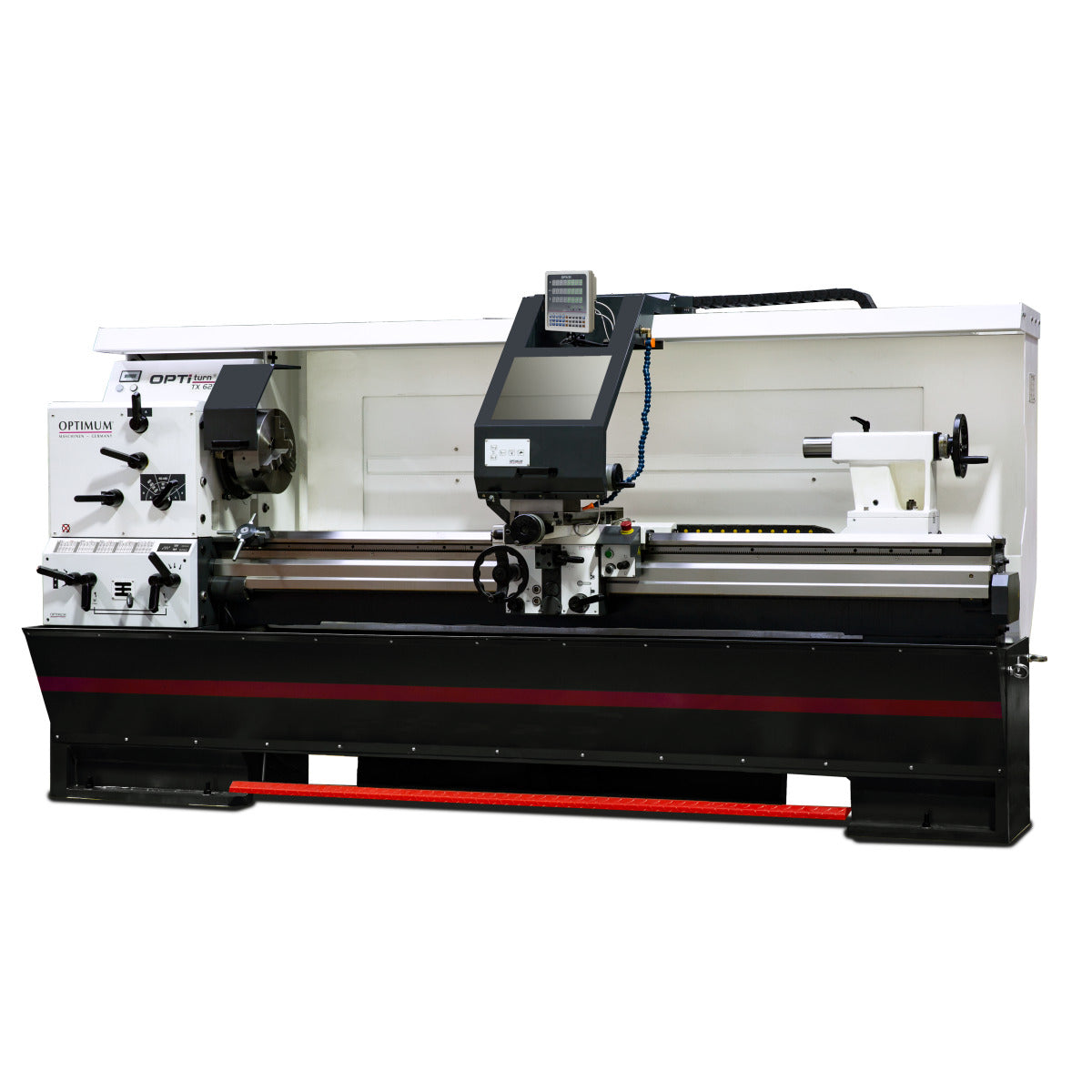

Descrição
- Base da máquina em ferro fundido com nervuras reforçadas
- Base da máquina monobloco em aço
- Elevada rigidez do alojamento do cabeçote graças à fundição 25GG fortemente nervurada
- Corrediça usinada com precisão
- Eixos em rolamentos de agulhas, todos os componentes são lubrificados em banho de óleo
- Guias da base endurecidas e retificadas com precisão

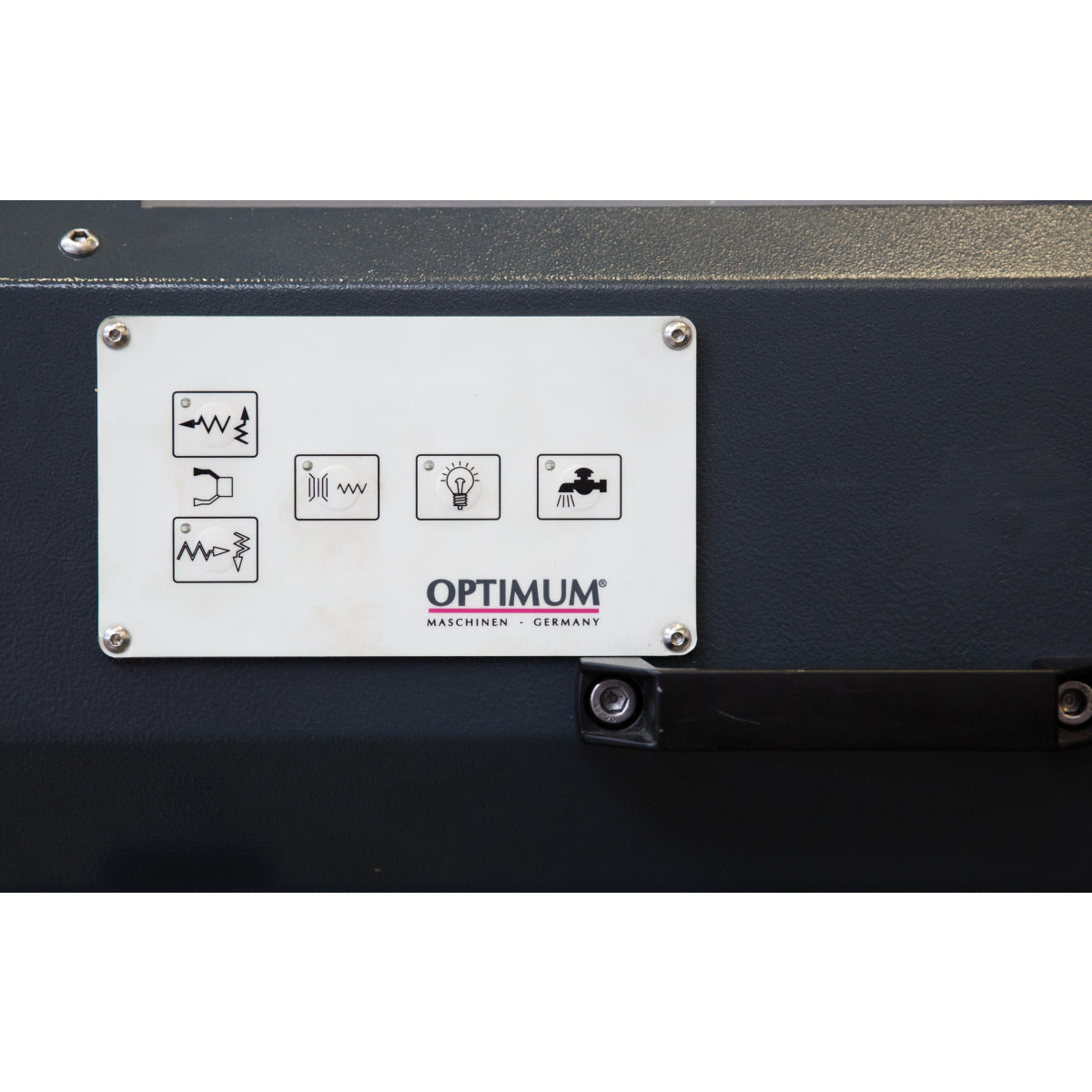

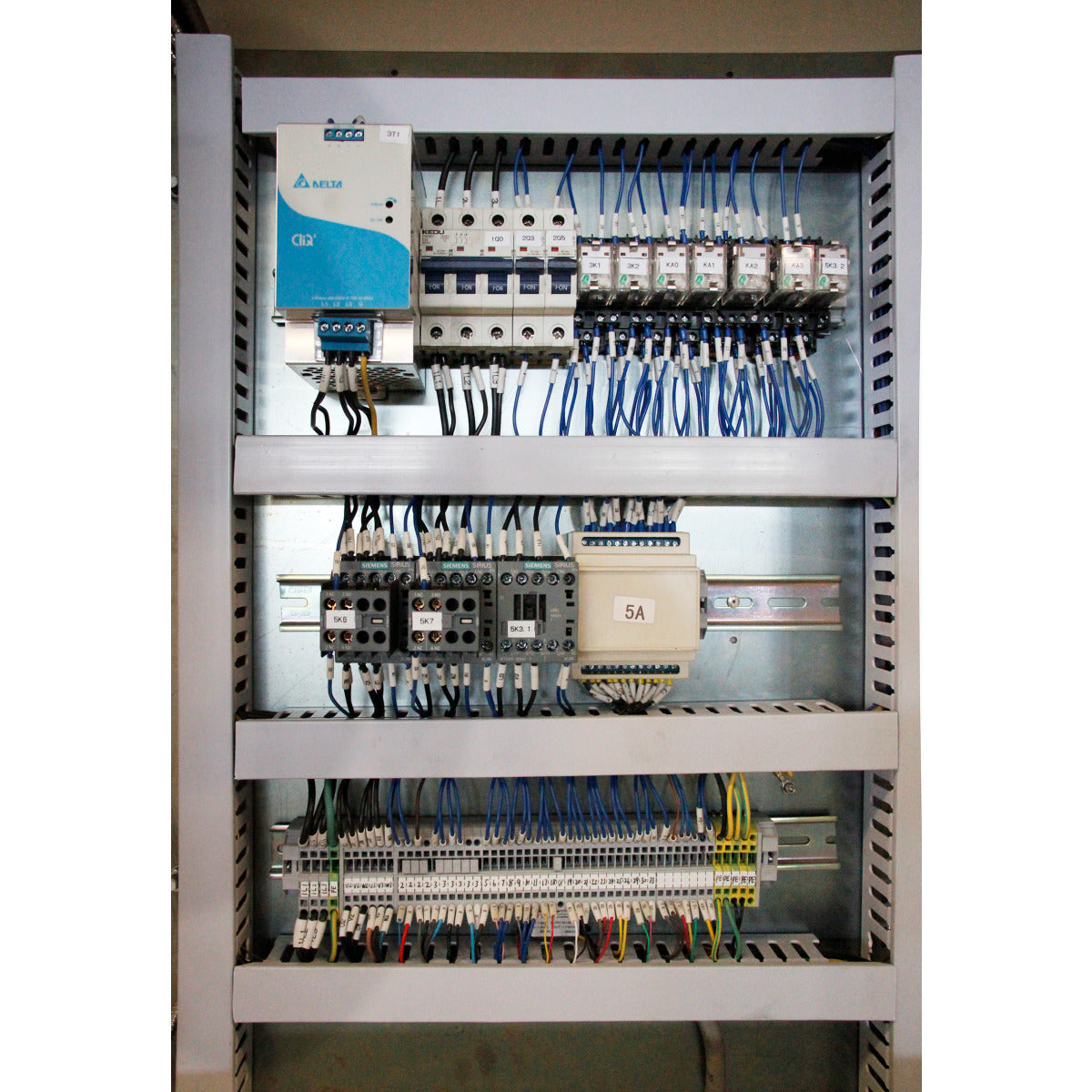

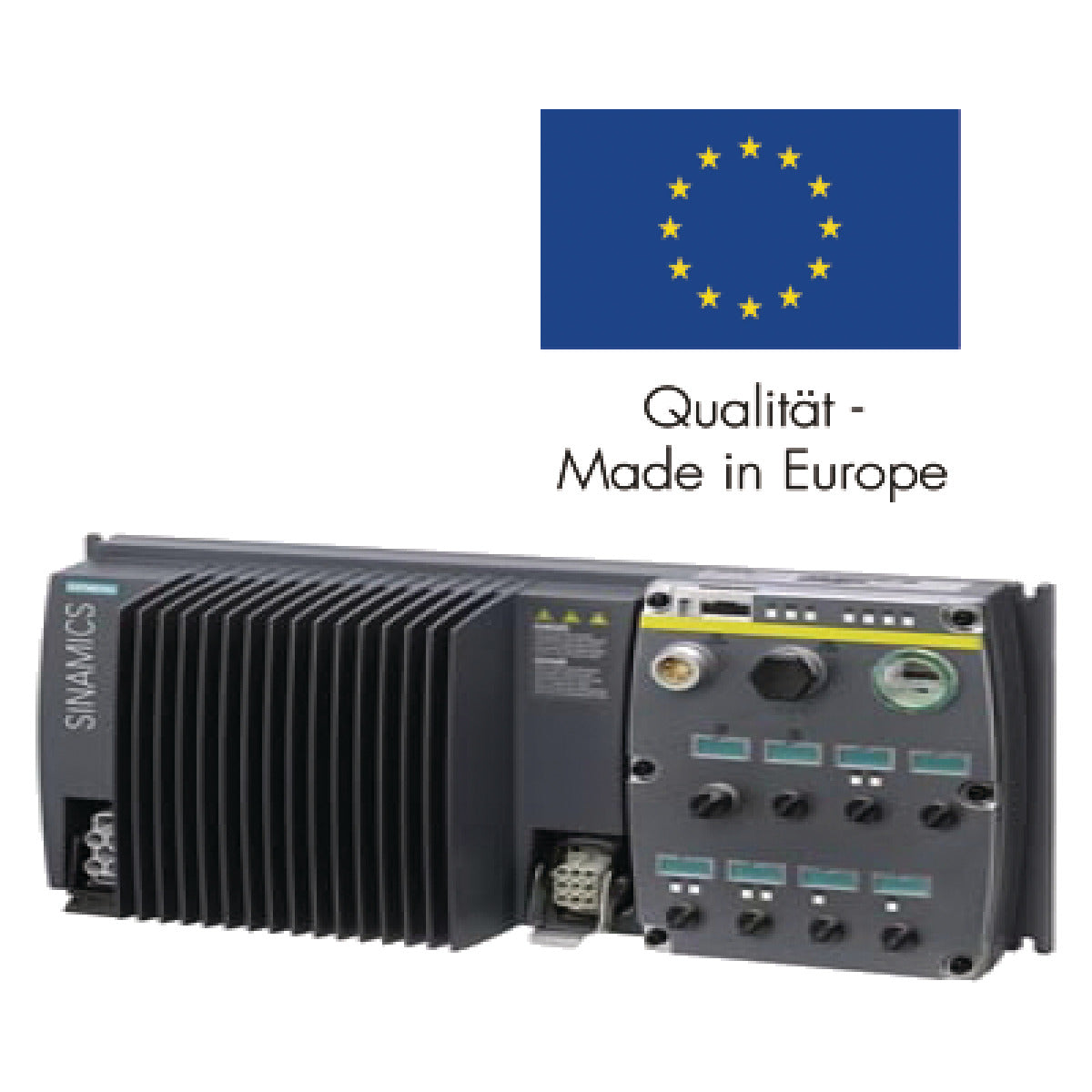

- Todos os controlos eletrónicos são acessíveis de forma centralizada
- Todas as rodas dentadas do mecanismo de avanço são de aço endurecido
- Volantes desacoplados e testados de acordo com a norma EN 23125
- Eletrónica de segurança de dois canais
- Interruptor com cálculo do ciclo de vida, testado de acordo com a norma EN ISO 13849
- Cobertura completa do eixo de avanço e de tração
- Iluminação completa da área de trabalho
- Painel traseiro removível de fácil manutenção
- O eixo com face endurecida e retificada garante uma enorme precisão e durabilidade
- A elevada remoção de cavacos durante o desbaste não constitui problema graças à elevada capacidade de corte
- Corrente de energia para um guiamento suave dos cabos e mangueiras
- O protetor de cavacos bloqueável desloca-se com a corrediça da base, com indicador de posição integrado e mangueira de refrigeração, podendo ser movido manualmente
- Não são necessárias rodas de troca
- Com dispositivo de segurança para impedir o funcionamento simultâneo do mecanismo de rosqueamento e de avanço
- Desligamento eletrónico do avanço do eixo Z
- Dispositivo de refrigeração com depósito de líquido de refrigeração separado, com indicador de nível e separador de óleo; esvaziamento e limpeza fáceis e completos de acordo com a norma DIN
- Desligamento elétrico da posição com batente de posição quádruplo
- Mandril de torno de três garras incluído de série
- Porta-ferramentas de troca rápida SWH 7-C
- Porta-ferro 32 x 130 tipo D para cinzel quadrado de 25 mm
- Grande diâmetro do furo do fuso
-
- Bucha de três braços para torno Ø 315 mm n.º 8
- Ponto central não móvel MK 5 longo
- Ponto central não móvel MK 5 curto
- Suporte de aço de troca rápida SWH 7-C
- Suporte de aço para cinzel quadrado 32 x 130 tipo D para cinzel quadrado 25 mm
- Enchimento inicial da máquina com óleo de qualidade
- Manga de redução MK 7 / MK 5
- Ferramenta de trabalho
| Dimensões e pesos | |
|---|---|
| Comprimento (produto) aprox. | 3605 mm |
| Largura/profundidade (produto) aprox. | 1739 mm |
| Altura (produto) aprox. | 1905 mm |
| Peso líquido aprox. | 2800 kg |
| Áreas de trabalho | |
| Altura máxima | 310 mm |
| Largura máx. | 2225 mm |
| Diâmetro de oscilação acima da base da máquina | 620 mm |
| Diâmetro de oscilação na ponte da cama | 880 mm |
| Diâmetro de oscilação acima da corrediça longitudinal | 580 mm |
| Diâmetro de oscilação acima da corrediça de aplainamento | 424 mm |
| Comprimento de viragem na ponte da cama | 231 mm |
| Equipamento | |

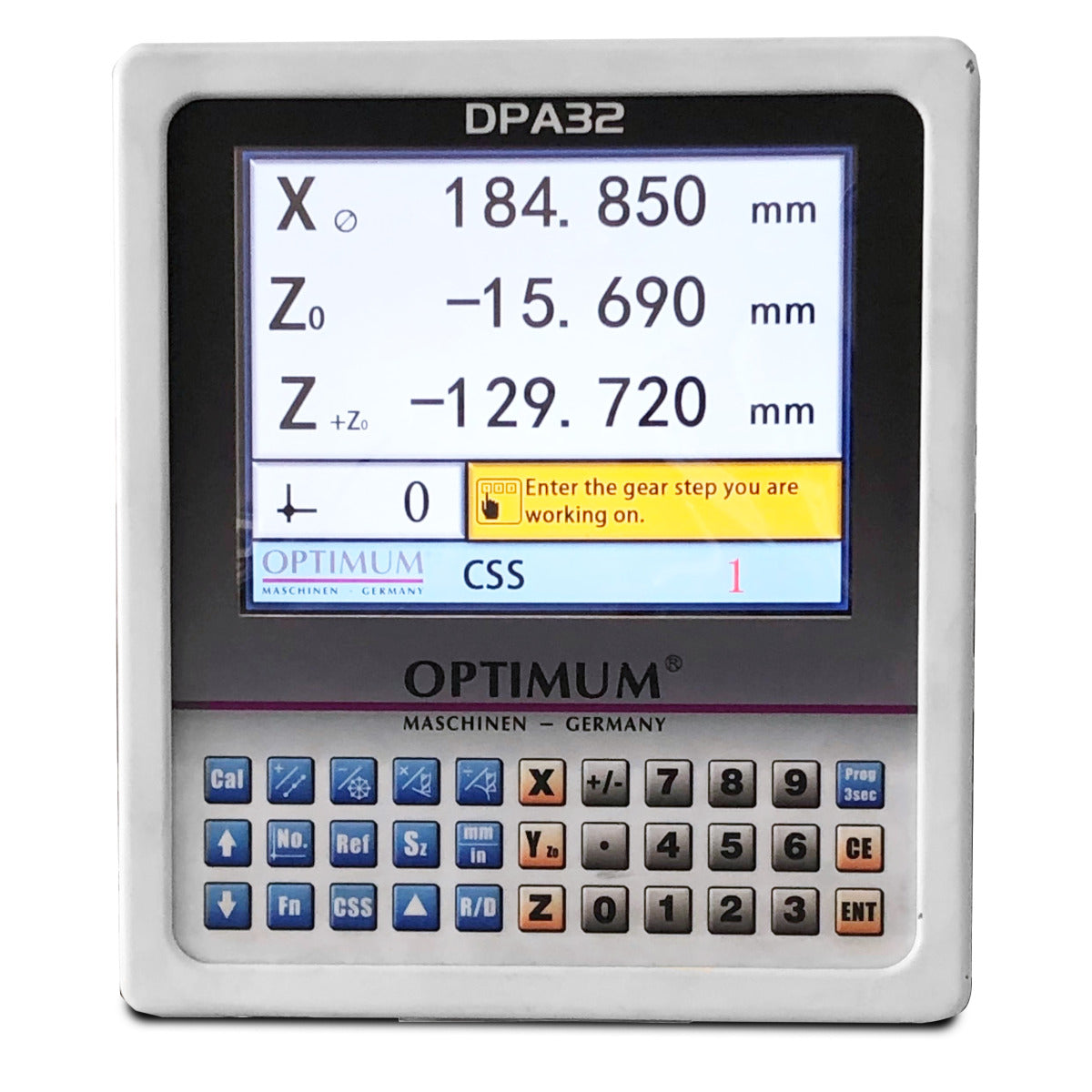

| Indicador digital de posição | DPA 32 |
| Gama de velocidades | |
| Número de mudanças | 2 x 3 passos |
| Gama de velocidades | 14 - 1800 min¯¹ |
| Dados eléctricos | |
| Potência do motor de acionamento | 11 kW |
| Tensão de alimentação | 400 V |
| Frequência de rede | 50 Hz |
| Valor nominal total | 12 kW |
| Potência de acionamento do motor de alimentação | 0,55 kW |
| Sistema de lubrificação de arrefecimento | |
| Potência da bomba de refrigeração do sistema de lubrificação de arrefecimento | 0,1 kW |
| Fuso | |
| Mandril do fuso | Camlock DIN ISO 702-2 N.º 8 |
| Porta-ferramentas | SWH 7-C |
| Furo do fuso | 105 mm |
| Cone do fuso | MT 7 |
| Cabeçote móvel | |
| Mandril do cabeçote móvel | MK 5 |
| Curso da fresa do cabeçote móvel | 180 mm |
| Diâmetro da fresa do cabeçote móvel | 72 mm |
| Passos | |
| Passo métrico | 0,5 - 15 mm/rot |
| Número de passos métricos | 55 |
| Passo imperial | 60 - 2 Gg/1" |
| Número de passos imperiais | 55 |
| Passo diametral | 120 - 4 Gg/π |
| Número de passos diametrais | 55 |
| Passo de rosca modular | 0,25 - 7,5 mm x π |
| Número de passos de rosca modular | 55 |
| Passo do fuso principal | 6 mm |
| Deslocação | |
| Deslocação da corrediça superior | 170 mm |
| Deslocação do carro transversal | 350 mm |
| Curso do selim do carro | 2000 mm |
| Alimentação | |
| Gama de avanço longitudinal | 0,05 - 1,5 mm/rot |
| Número de avanços longitudinais | 55 |
| Gama de avanços planos | 0,025 - 0,75 mm/rot |
| Número de avanços planos | 55 |
