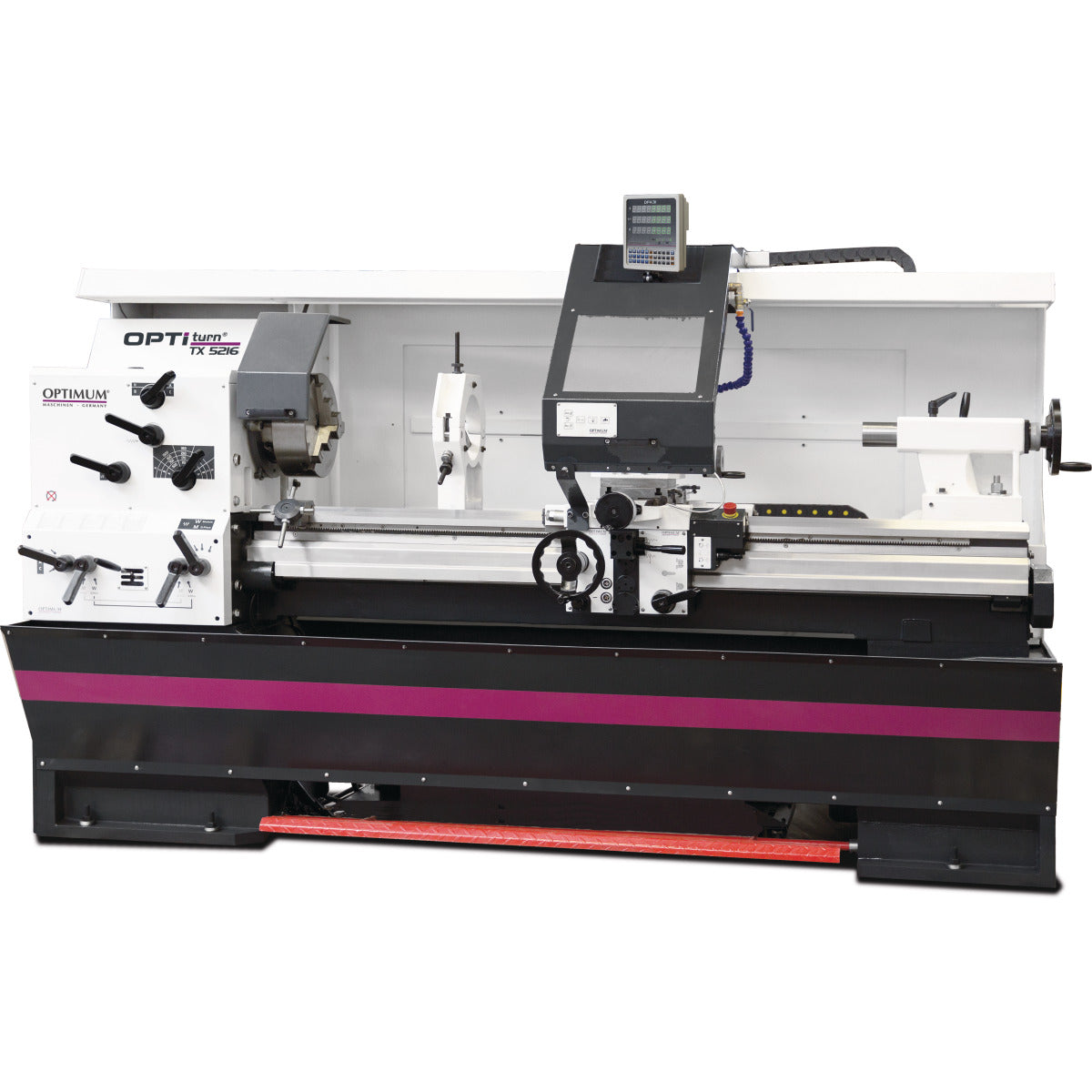

- Base da máquina em ferro fundido com nervuras pesadas
- Base da máquina de uma só peça em aço
- Elevada rigidez da caixa do cabeçote devido à fundição 25GG com nervuras pesadas
- Corrediça maquinada com precisão
- Veios com rolamentos de agulhas, todos os componentes são lubrificados em banho de óleo
- Guias da cama endurecidas e rectificadas com precisão

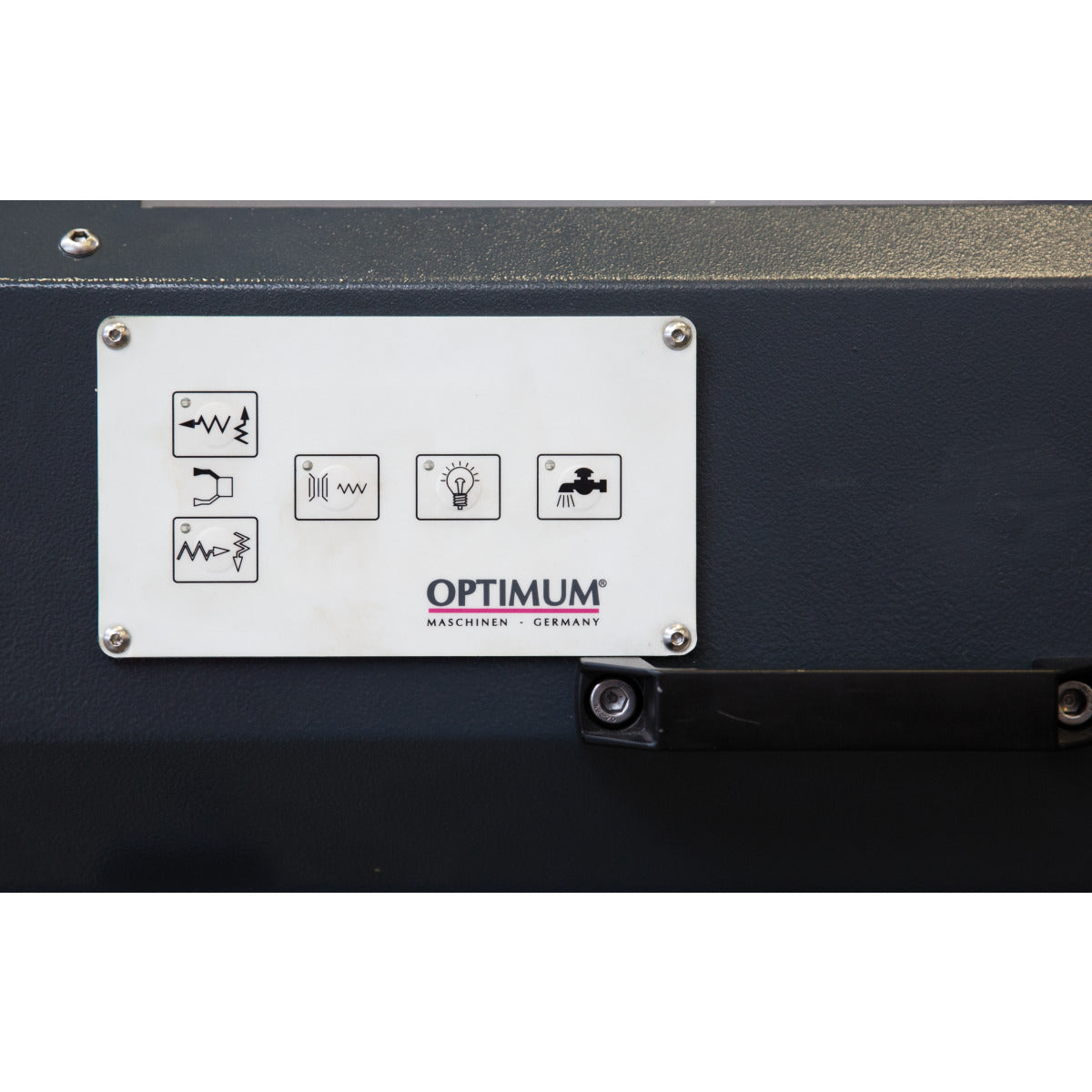

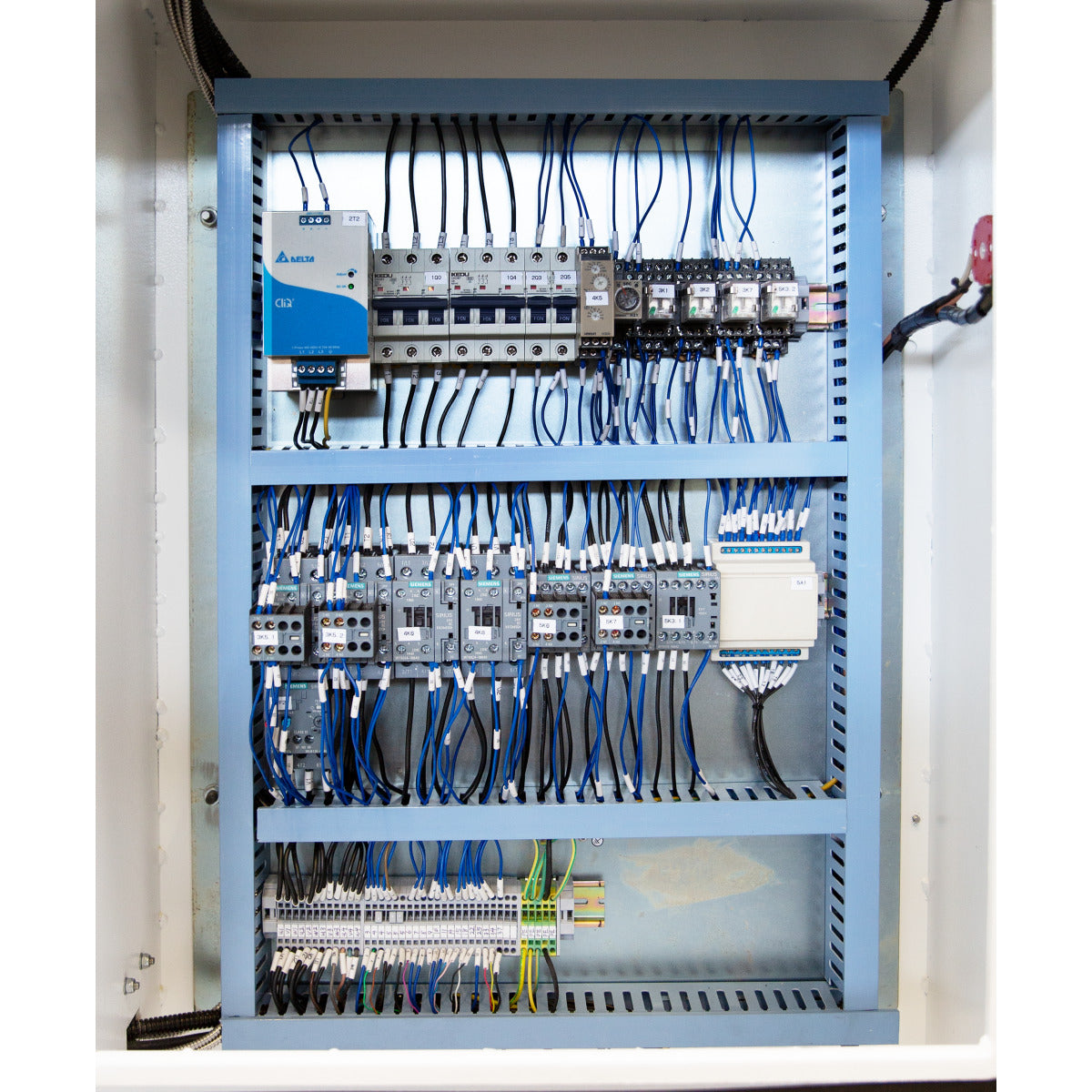

- Todos os controlos electrónicos podem ser acedidos centralmente
- Todas as rodas dentadas da engrenagem de alimentação são feitas de aço temperado
- Volantes desacoplados e testados de acordo com a norma EN 23125
- Eletrónica de segurança de dois canais
- Interruptor com cálculo do ciclo de vida, testado de acordo com a norma EN ISO 13849
- Cobertura completa do fuso de avanço e tração
- Iluminação completa da zona de trabalho
- O fuso de face temperada e rectificada garante uma enorme precisão e durabilidade
- A elevada remoção de aparas durante o desbaste não é problema graças à elevada capacidade de corte
- O protetor de aparas bloqueável move-se com o carro da mesa com indicador de posição integrado e mangueira de refrigeração, pode ser movido manualmente
- Painel traseiro amovível de fácil manutenção
- Não é necessário trocar as rodas
- Com dispositivo de segurança para evitar o funcionamento simultâneo do mecanismo de roscagem e de alimentação
- Motor com travão eletrónico
- Corte eletrónico do avanço do eixo Z
- Desativação eléctrica da posição com paragem de posição quádrupla
- Dispositivo de refrigeração com depósito de líquido de refrigeração separado com indicador de nível e separador de óleo; esvaziamento e limpeza fáceis e completos de acordo com a norma DIN
- Bucha de torno de três maxilas incluído de série
- Furo do fuso de grandes dimensões
Conteúdo de entrega
- Mandris de três maxilas
- Manga de redução MK 7 / MK 5
- Ponto de centragem fixo MK 5 longo
- Ponto de centragem fixo MK 5 curto

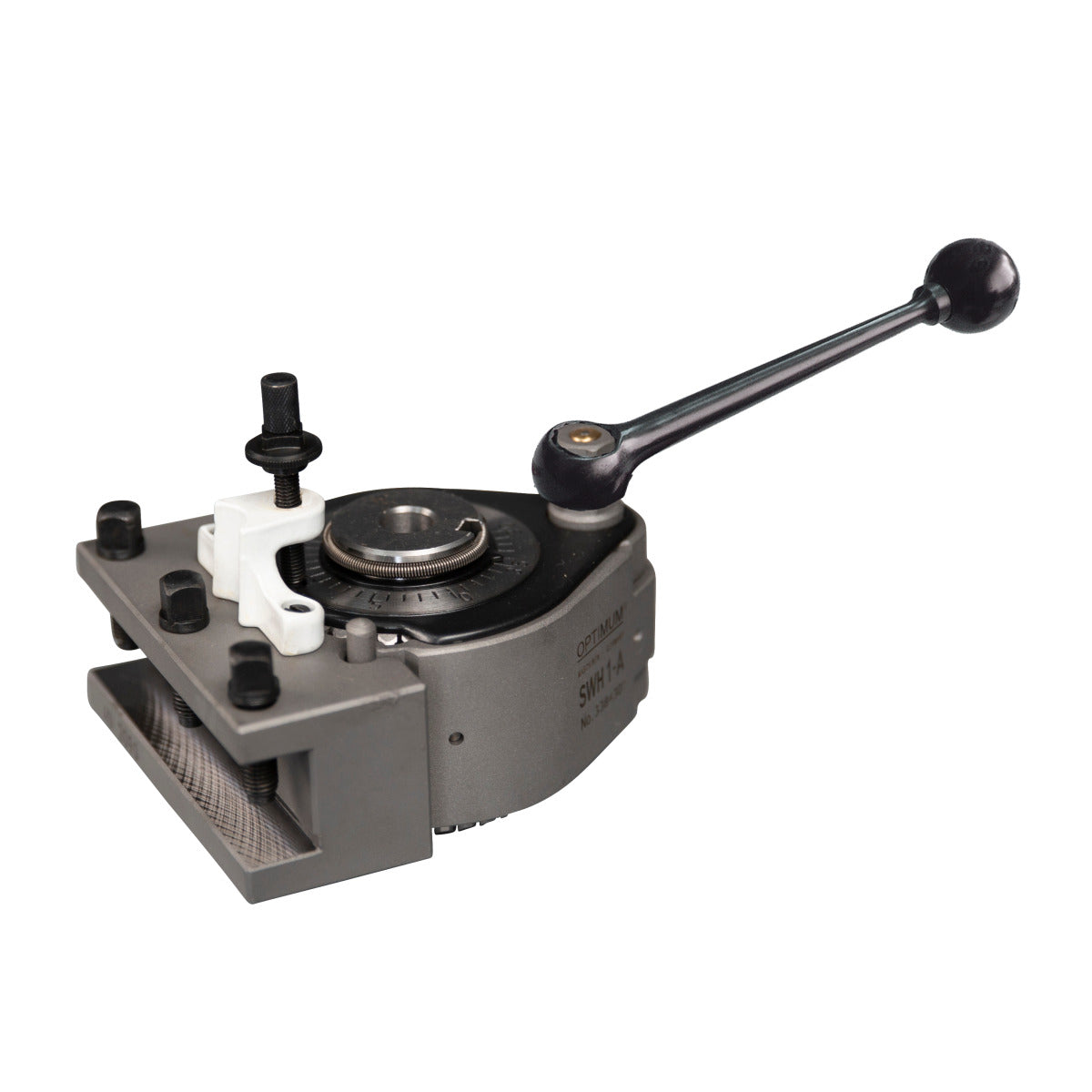

- Suporte de aço de troca rápida SWH 7-C (TX 5216)
- Suporte de aço de troca rápida SWH 7-C (TX 6222)
- Suporte de aço 25 x 120 tipo D para cinzéis quadrados
- ferramenta de trabalho
| Dimensões e pesos | |
|---|---|
| Comprimento (produto) aprox. | 3016 mm |
| Largura/profundidade (produto) aprox. | 1270 mm |
| Altura (produto) aprox. | 2217 mm |
| Peso líquido aprox. | 2470 kg |
| Áreas de trabalho | |
| Altura máxima | 260 mm |
| Largura máx. | 1600 mm |
| Diâmetro de oscilação acima da base da máquina | 520 mm |
| Diâmetro de oscilação acima da corrediça de aplainamento | 324 mm |
| Comprimento de viragem na ponte da cama | 780 mm |
| Largura da cama | 350 mm |
| Equipamento | |

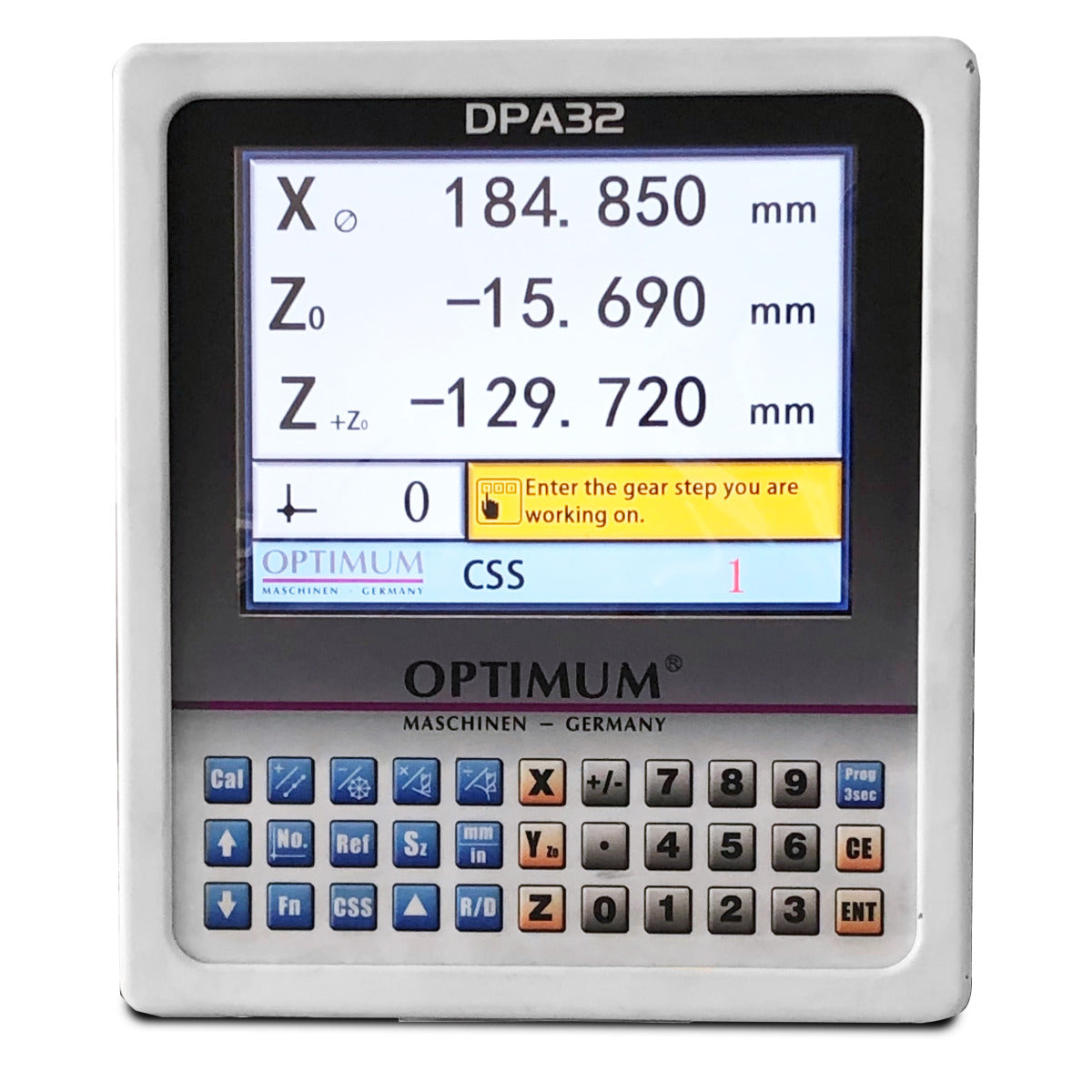

| Indicador digital de posição | DPA 32 |
| Gama de velocidades | |
| Número de mudanças | 12 |
| Gama de velocidades | 30 - 1500 min¯¹ |
| Dados eléctricos | |
| Potência do motor de acionamento | 5,5 kW |
| Tensão de alimentação | 400 V |
| Frequência da rede eléctrica | 50 Hz |
| Valor nominal total | 6,1 kW |
| Sistema de lubrificação de arrefecimento | |
| Potência da bomba de refrigeração do sistema de lubrificação de arrefecimento | 100 W |
| Fuso | |
| Mandril do fuso | Camlock DIN ISO 702-2 N.º 8 |
| Furo do fuso | 80 mm |
| Cone do fuso | MT 7 |
| Cabeçote móvel | |
| Mandril do cabeçote móvel | MT5 |
| Curso da fresa do cabeçote móvel | 180 mm |
| Diâmetro da fresa do cabeçote móvel | 72 mm |
| Passos | |
| Passo métrico | 0,5 - 15 mm/rot |
| Número de passos métricos | 55 |
| Passo imperial | 60 - 2 Gg/1" |
| Número de passos imperiais | 55 |
| Passo diametral | 120 - 4 Gg/π |
| Número de passos diametrais | 55 |
| Passo de rosca modular | 0,25 - 7,5 mm x π |
| Número de passos de rosca modular | 55 |
| Deslocação | |
| Deslocação da corrediça superior | 170 mm |
| Deslocação da corrediça transversal | 350 mm |
| Curso do selim do carro | 1400 mm |
| Alimentação | |
| Gama de avanço longitudinal | 0,05 - 1,5 mm/rot |
| Número de avanços longitudinais | 55 |
| Gama de avanços planos | 0,025 - 0,75 mm/rot |
| Número de avanços planos | 55 |
