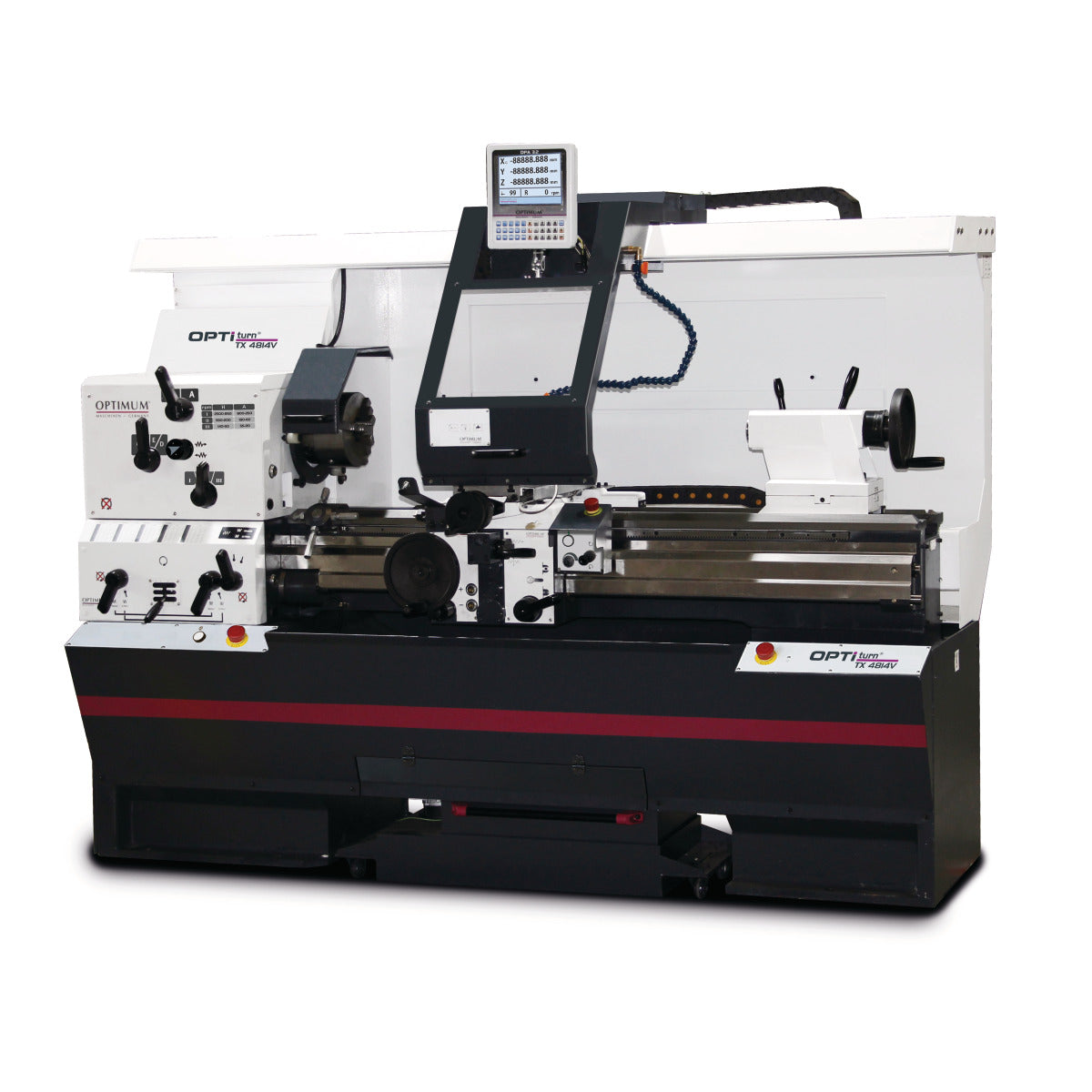

Descrição
Conteúdo de entrega
- Base da máquina em ferro fundido com nervuras pesadas
- Base da máquina de uma só peça em aço
- Elevada rigidez da caixa do cabeçote graças à fundição 25GG com nervuras pesadas
- Todas as rodas dentadas da engrenagem de alimentação em aço temperado
- Eixos sobre rolamentos de agulhas, todos os componentes são lubrificados em banho de óleo
- O fuso de face temperada e rectificada garante uma enorme precisão e durabilidade
- A elevada capacidade de corte permite uma elevada remoção de aparas durante o desbaste
- Painel traseiro amovível de fácil manutenção
- Corrente de energia para uma condução suave de cabos e mangueiras
- O protetor de aparas bloqueável move-se com o carro da mesa com indicador de posição integrado e mangueira de refrigeração, podendo ser movido manualmente
- Rodas de mão desacopladas e testadas de acordo com a norma EN 23125
- Eletrónica de segurança de dois canais
- Não é necessário trocar as rodas
- Interruptor com cálculo do ciclo de vida testado de acordo com a norma EN ISO 13849
- Com dispositivo de segurança para impedir o funcionamento simultâneo do mecanismo de roscar e de alimentação
- Guias da cama endurecidas e rectificadas com precisão
- Motor com travão eletrónico
- Corte eletrónico do avanço do eixo Z
- Corte de posição elétrico com paragem de posição quádrupla
- Bucha de torno de três braços incluído de série
- Indicador digital de posição DPA 32 com constante de corte VSC
Conteúdo de entrega
- Ferramenta de trabalho
- Primeiro enchimento da máquina com óleo de qualidade
- Bucha de três braços para torno Ø 200 mm
- Fecho de segurança n.º. 8
- Dois centros não rotativos MT6 e MT5
- Suporte de troca rápida SWH 5-B
| Dimensões e pesos | |
|---|---|
| Comprimento (produto) aprox. | 2288 mm |
| Largura/profundidade (produto) aprox. | 1050 mm |
| Altura (produto) aprox. | 1740 mm |
| Peso líquido aprox. | 1700 kg |
| Áreas de trabalho | |
| Altura máxima | 240 mm |
| Largura máx. | 1260 mm |
| Diâmetro de oscilação acima da base da máquina | 480 mm |
| Largura da base | 300 mm |
| Gama de velocidades | |
| Número de velocidades | 6 passos |
| Gama de velocidades | 20 - 2500 min¯¹ |
| Dados eléctricos | |
| Potência do motor de acionamento | 5,5 kW |
| Tensão de alimentação | 400 V |
| Frequência da rede eléctrica | 50 Hz |
| Fuso | |
| Mandril do fuso | Camlock DIN ISO 702-2 No. 8 |
| Furo do fuso | 80 mm |
| Cone do fuso | MT 7 |
| Passos | |
| Passo métrico | 0,5 - 7,5 mm/rot |
| Número de passos métricos | 44 |
| Deslocação | |
| Curso da corrediça superior | 153 mm |
| Deslocação da corrediça transversal | 290 mm |
| Alimentação | |
| Gama de avanço longitudinal | 0,05 - 0,752 mm/rot |
| Número de avanços longitudinais | 44 |
| Gama de avanços planos | 0,025 - 0,376 mm/rot |
| Número de avanços planos | 44 |
