Descrição
Conteúdo de entrega
- Processamento preciso

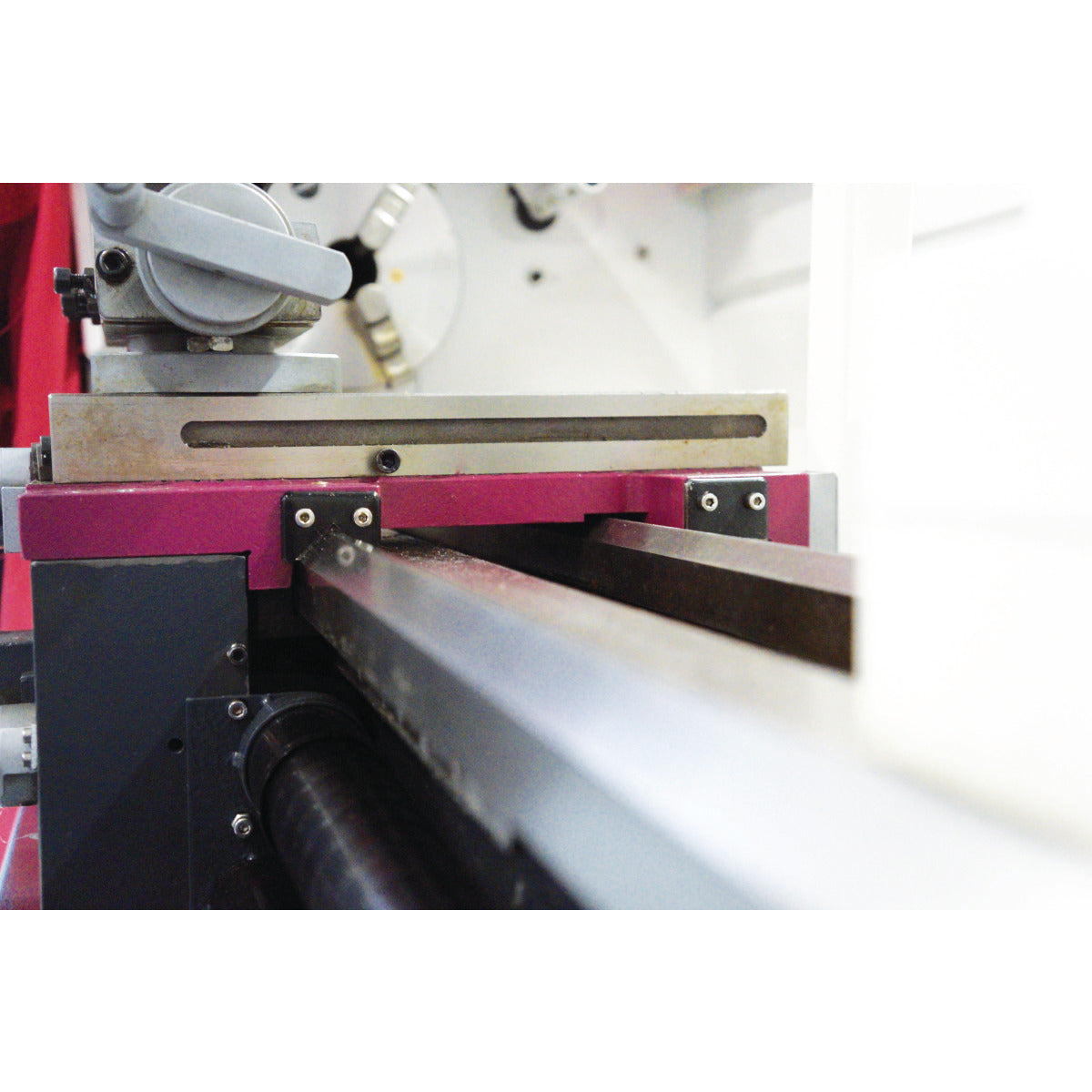

- Cama prismática com nervuras pesadas em ferro fundido cinzento, endurecida por indução e rectificada com precisão
- Guias do eixo Z temperadas e rectificadas
- Engrenagem de alimentação de funcionamento suave com engrenagens arredondadas que funcionam num banho de óleo
- Concentricidade garantida da ponta do fuso melhor que 0,009 mm
- Concentricidade no Bucha do torno melhor que 0,04 mm
- Porta-ferramentas quádruplo
- Todas as guias podem ser ajustadas por tiras de cunha
- Rotação direita/esquerda no painel de controlo comutável
- Fuso principal endurecido montado em rolamentos de rolos cónicos ajustáveis e de precisão
- Rolamentos de rolos cónicos de qualidade P5
- Ponta do fuso endurecida
- Furo grande do fuso Ø 38 mm
- Parafuso de avanço para corte de roscas ou torneamento longitudinal automático
- Eixo guia e eixo de alimentação armazenados em dois rolamentos sinterizados
- Avanços automáticos longitudinais / planos
- Tampa do parafuso de avanço e do fuso tensor
- Cabeçote móvel para torneamento cónico ± 5 mm ajustável
- Cabeçote móvel e volante com escala fina ajustável de 0,02 mm
- Ajuste rápido, fácil e sem ferramentas por meio de uma alavanca de aperto
- Volantes no carro com escala fina ajustável de 0,04 / 0,01 mm
- Conjunto de rodas de troca no âmbito do fornecimento padrão para corte de roscas
- Interruptor de impacto de paragem de emergência
TU 3008
- correia de ventilador
TU3008G
- transmissão
TU 3008V
- Correia em V e acionamento sem escovas

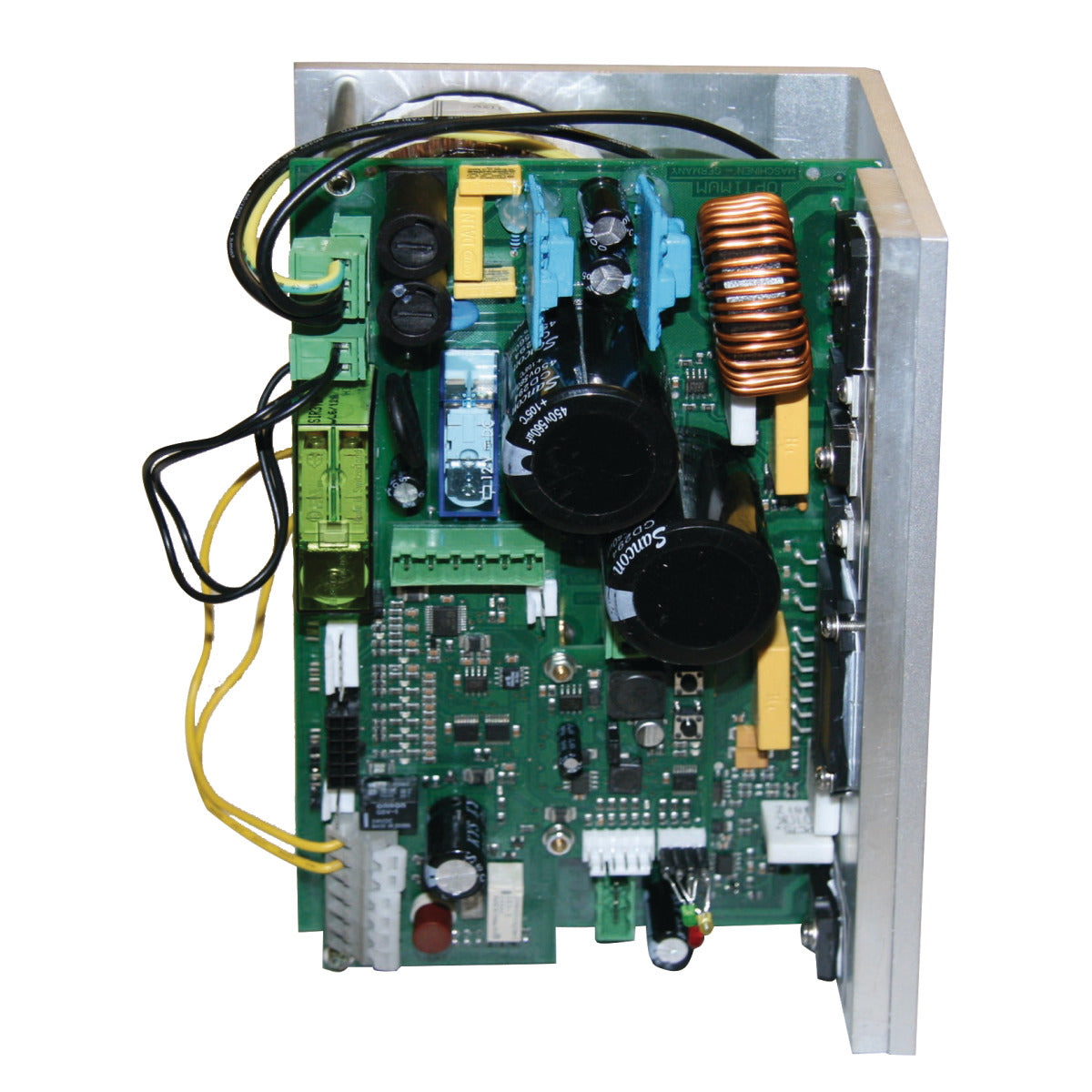

- Acionamento DC silencioso, potente e sem escovas com excelentes caraterísticas de controlo
- Revestimento de aço de alta precisão para velocidades mais elevadas
- Ecrã digital de velocidade
Conteúdo de entrega
- Bucha de torno de três maxilas Ø 160 mm, com excitação central
- Ponto de centragem fixo MK 3 e MK 5
- anteparo
- bandeja de aparas
- Suporte quádruplo em aço 25 mm
- Conjunto de mudança de engrenagem
- ferramenta de acionamento
| Dimensões e pesos | |
|---|---|
| Comprimento (produto) aprox. | 1525 mm |
| Largura/profundidade (produto) aprox. | 705 mm |
| Altura (produto) aprox. | 575 mm |
| Peso líquido aprox. | 243 kg |
| Áreas de trabalho | |
| Altura máxima | 158 mm |
| Largura máx. | 800 mm |
| Diâmetro de oscilação acima da base da máquina | 310 mm |
| Diâmetro de oscilação acima da corrediça de aplainamento | 190 mm |
| Largura da cama | 180 mm |
| Gama de velocidades | |
| Controlo de velocidade | ajustável eletronicamente |
| Número de mudanças | 5 |
| Gama de velocidades | 30 - 3000 min¯¹ |
| Dados eléctricos | |
| Potência do motor de acionamento | 1,1 kW |
| Tensão de alimentação | 230 V |
| Frequência de rede | 50 Hz |
| Normas e certificações | |
| Norma | DIN EN 55011 |
| Nível EMC | C3 |
| Fuso | |
| Mandril do fuso | Camlock DIN ISO 702-2 No. 4 |
| Furo do fuso | 38 mm |
| Altura máxima do suporte da ferramenta | 18 mm |
| Cone do fuso | MK 5 |
| Cabeçote móvel | |
| Mandril do cabeçote móvel | MK 3 |
| Curso da fresa do cabeçote móvel | 70 mm |
| Passos | |
| Passo métrico | 0,2 - 3,5 mm/rot |
| Número de passos métricos | 18 |
| Passo imperial | 56 - 8 Gg/1" |
| Número de passos imperiais | 21 |
| Curso | |
| Curso do eixo X | 65 mm |
| Curso do eixo Z | 150 mm |
| Avanço | |
| Gama de avanço longitudinal | 0,085 - 0,832 mm/rev |
| Número de avanços longitudinais | 9 |
| Gama de avanços planos | 0,01 - 0,1 mm/rot |
| Número de avanços planos | 9 |
