Variantes do Produto
Descrição
Conteúdo de entrega
- Fabricado com precisão

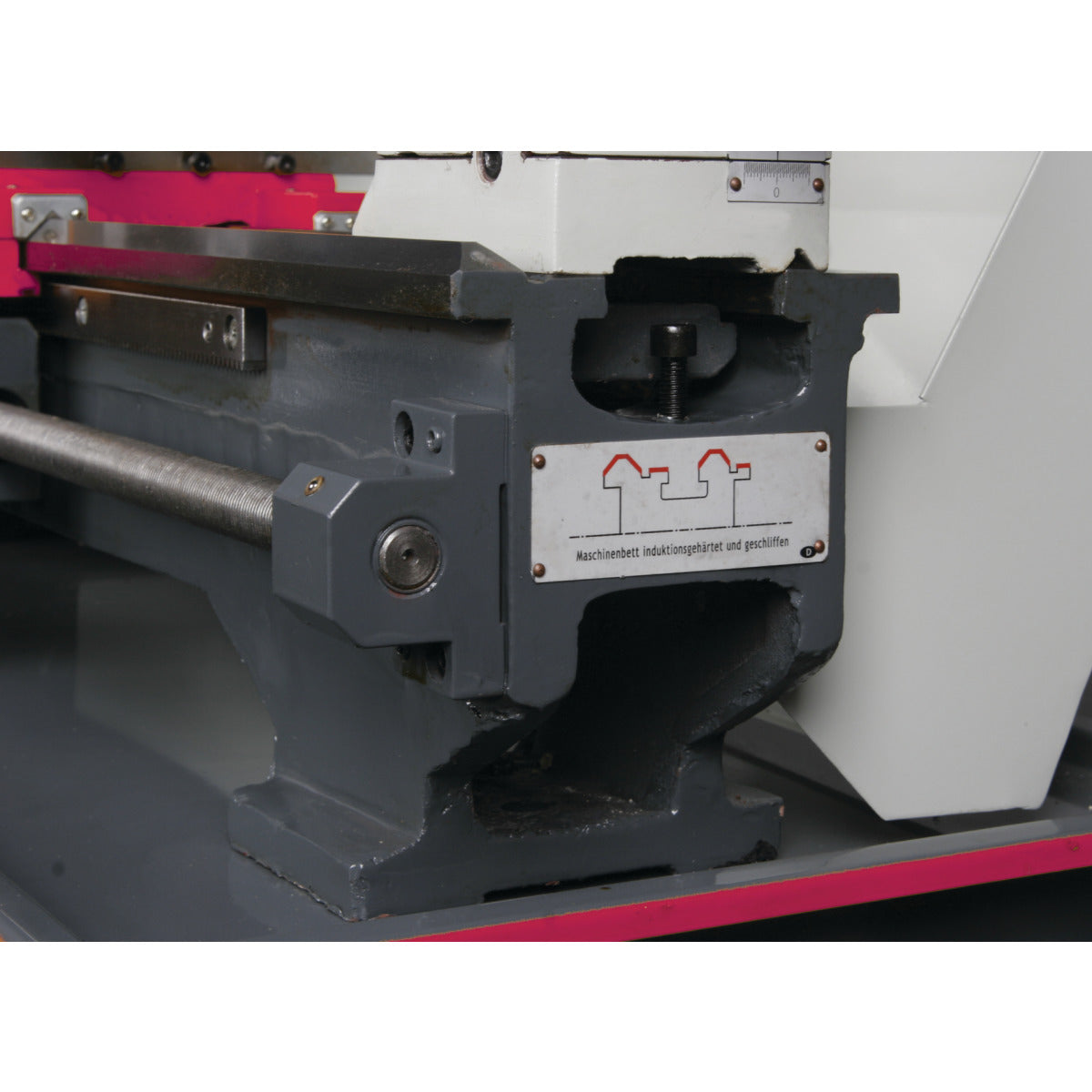

- Guias do eixo Z temperadas e rectificadas
- Concentricidade garantida da ponta do fuso melhor que 0,009 mm
- Fusos trapezoidais laminados
- Parafuso de avanço armazenado em dois rolamentos sinterizados
- Dois rolamentos de rolos cónicos de qualidade P5
- Trenó fabricado com precisão
- Volantes com escala fina ajustável 0,04 / 0,01 mm
- Porta-ferramentas quádruplo
- Todas as guias podem ser ajustadas por tiras de cunha
- Concentricidade - Bucha melhor que 0,05 mm
- Parafuso de avanço para corte de roscas ou torneamento longitudinal automático

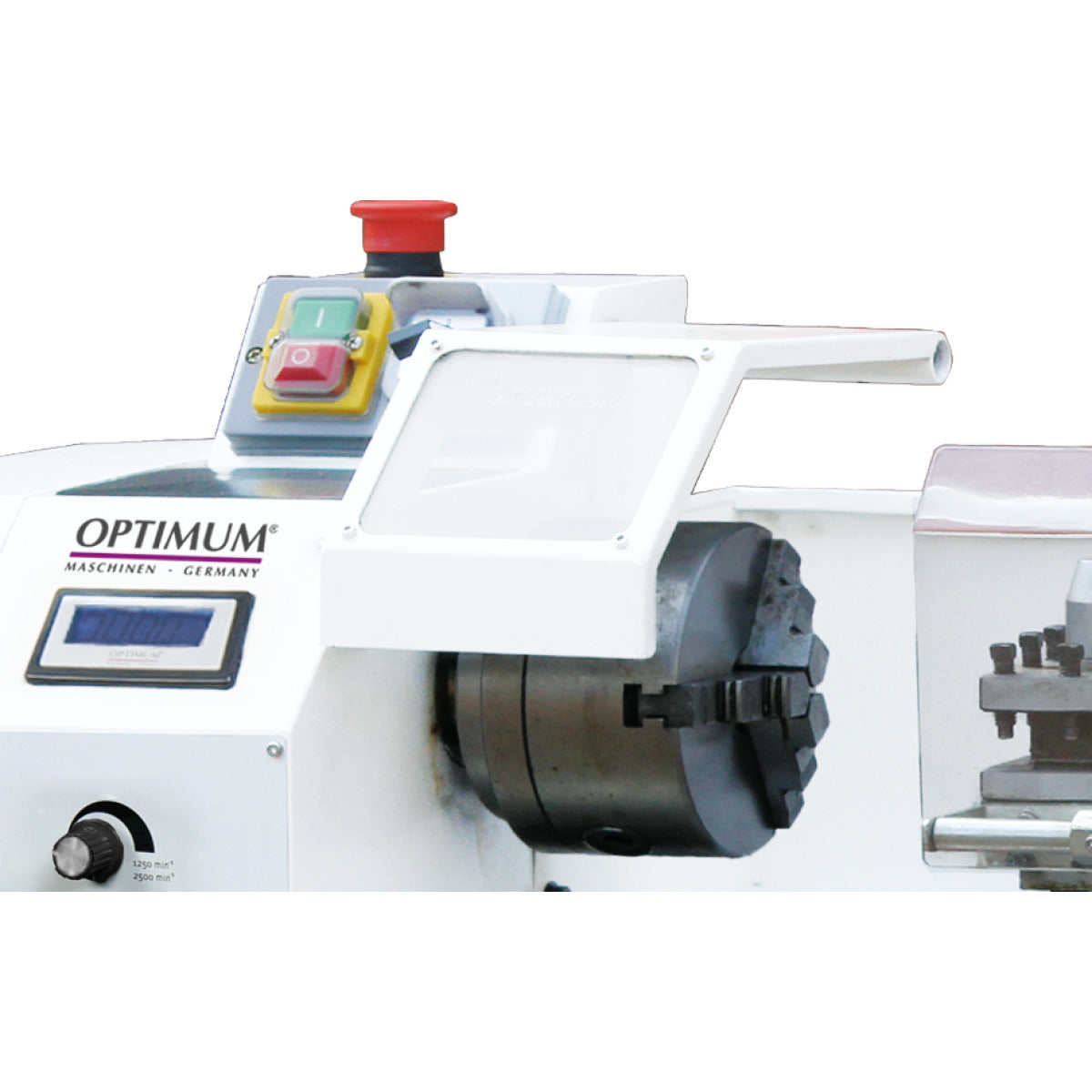

- Rotação direita/esquerda no painel de controlo comutável
- Cabeçote móvel para torneamento cónico ± 5 mm ajustável
- Cabeçote móvel e volante com escala fina ajustável de 0,02 mm
- Ajuste rápido, fácil e sem ferramentas através de uma alavanca de aperto
- Interruptor de impacto de paragem de emergência
- Rolamento axial
- Acessórios alargados
- Bucha de 3 braços para torno no volume de fornecimento standard
- Valor estável

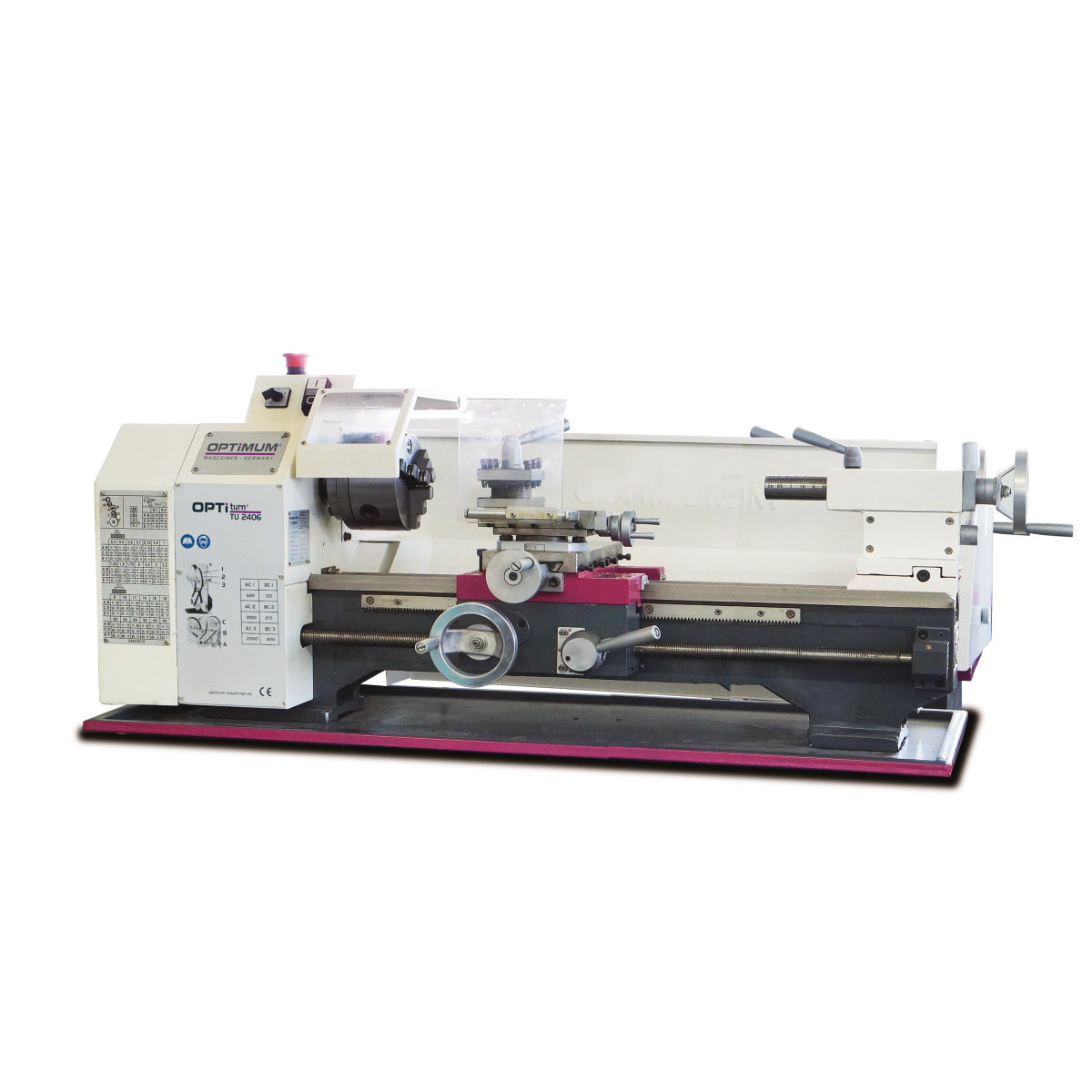

TU 2406V
- Mudança de velocidade facilmente ajustável através de potenciómetro
- Indicação digital da velocidade
- Filtro EMC classe C1
Conteúdo de entrega
- Bucha de três mandíbulas para torno Ø 125 mm,
excitação centralizada - Ponto de centragem fixo MK 2 e MK 3
- anteparo
- Bandeja de aparas
- Porta-ferramentas quádruplo
- Conjunto de mudança de engrenagem
- ferramenta de acionamento
| Dimensões e pesos | |
|---|---|
| Comprimento (produto) aprox. | 1250 mm |
| Largura/profundidade (produto) aprox. | 594 mm |
| Altura (produto) aprox. | 484 mm |
| Peso líquido aprox. | 127 kg |
| Áreas de trabalho | |
| Altura máxima | 125 mm |
| Largura máx. | 550 mm |
| Diâmetro de oscilação acima da base da máquina | 250 mm |
| Largura da base | 135 mm |
| Gama de velocidades | |
| Número de engrenagens | 6 |
| Gama de velocidades | 125 - 2000 min¯¹ |
| Dados eléctricos | |
| Potência do motor de acionamento | 0,75 kW |
| Tensão de alimentação | 400 V |
| Frequência da rede eléctrica | 50 Hz |
| Fuso | |
| Mandril do fuso | cilíndrico Ø 52 mm |
| Furo do fuso | 21 mm |
| Altura máxima do porta-ferramentas | 14 mm |
| Cone do fuso | MK 3 |
| Cabeçote móvel | |
| Mandril do cabeçote móvel | MK 2 |
| Curso da fresa do cabeçote móvel | 60 mm |
| Passo | |
| Passo métrico | 0,4 - 3,5 mm/rot |
| Número de passos métricos | 14 |
| Passo imperial | 44 - 10 Gg/1" |
| Número de passos imperiais | 12 |
| Deslocação | |
| Curso da corrediça superior | 75 mm |
| Deslocação da corrediça transversal | 120 mm |
| Curso do selim do carro | 550 mm |
