Variantes do Produto
Descrição
Conteúdo de entrega
- Guias do eixo Z temperadas e rectificadas
- Concentricidade garantida da ponta do fuso d 0,015 mm
- Suporte do fuso Camlock DIN ISO 702-2 No. 5
- Interruptor de proteção do motor
- Motor principal com travão elétrico
- Rotação no sentido dos ponteiros do relógio/anti-horário comutável no carro da mesa
- Eletrónica de segurança de dois canais
- Interruptor com cálculo do ciclo de vida testado de acordo com a norma EN ISO 13849
- O fuso principal perfeitamente concêntrico garante uma elevada capacidade de carga graças aos rolamentos de rolos cónicos de precisão montados
- Com dispositivo de segurança para impedir o funcionamento simultâneo do mecanismo de roscagem e de avanço
- Volantes de segurança com função de desativação nos eixos X e Z
- Todas as rodas dentadas do mecanismo de avanço são feitas de aço, temperadas e retificadas, eixos sobre rolamentos de agulhas Todos os componentes são lubrificados em banho de óleo

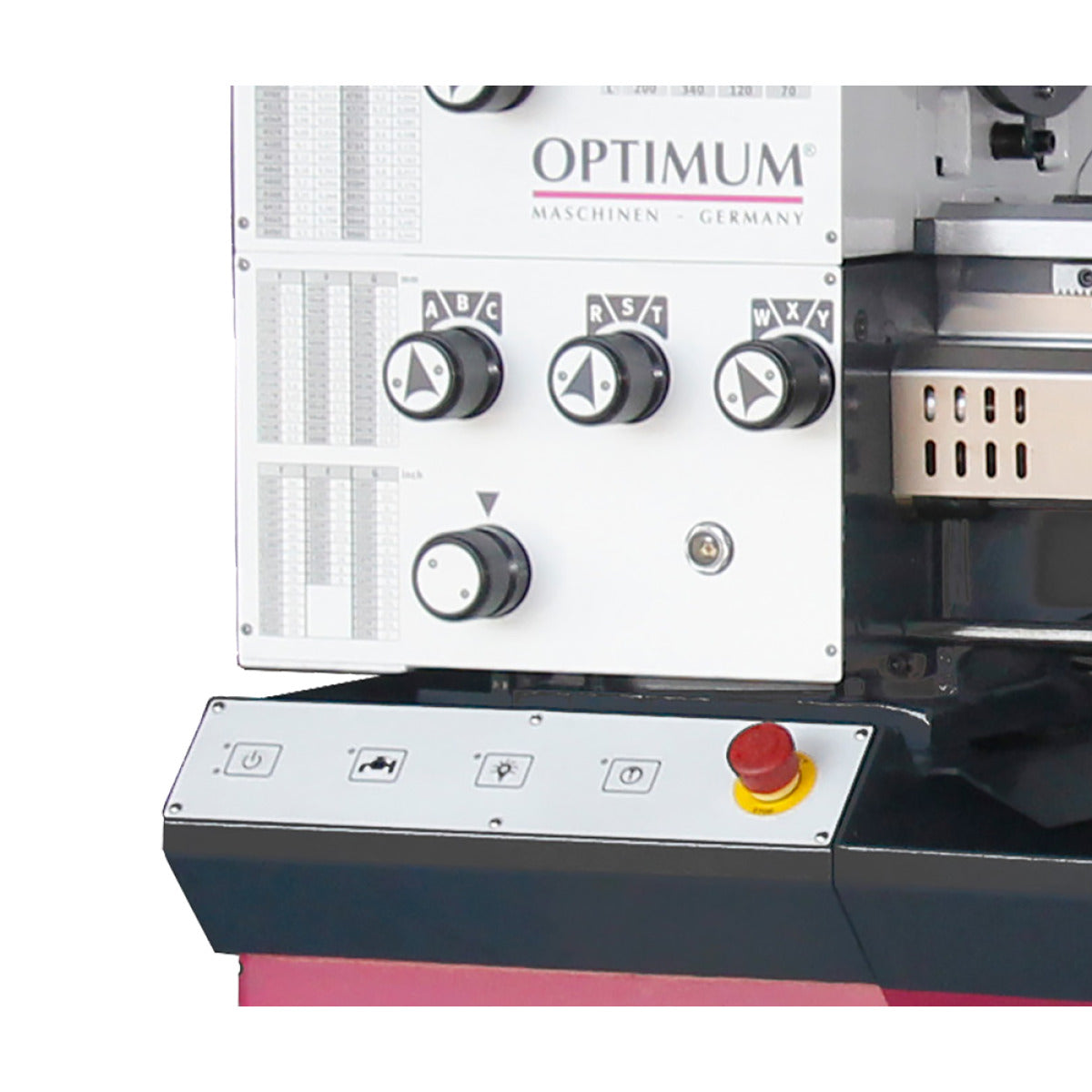

- Funcionamento simples do avanço
- Uma mudança de posição da engrenagem

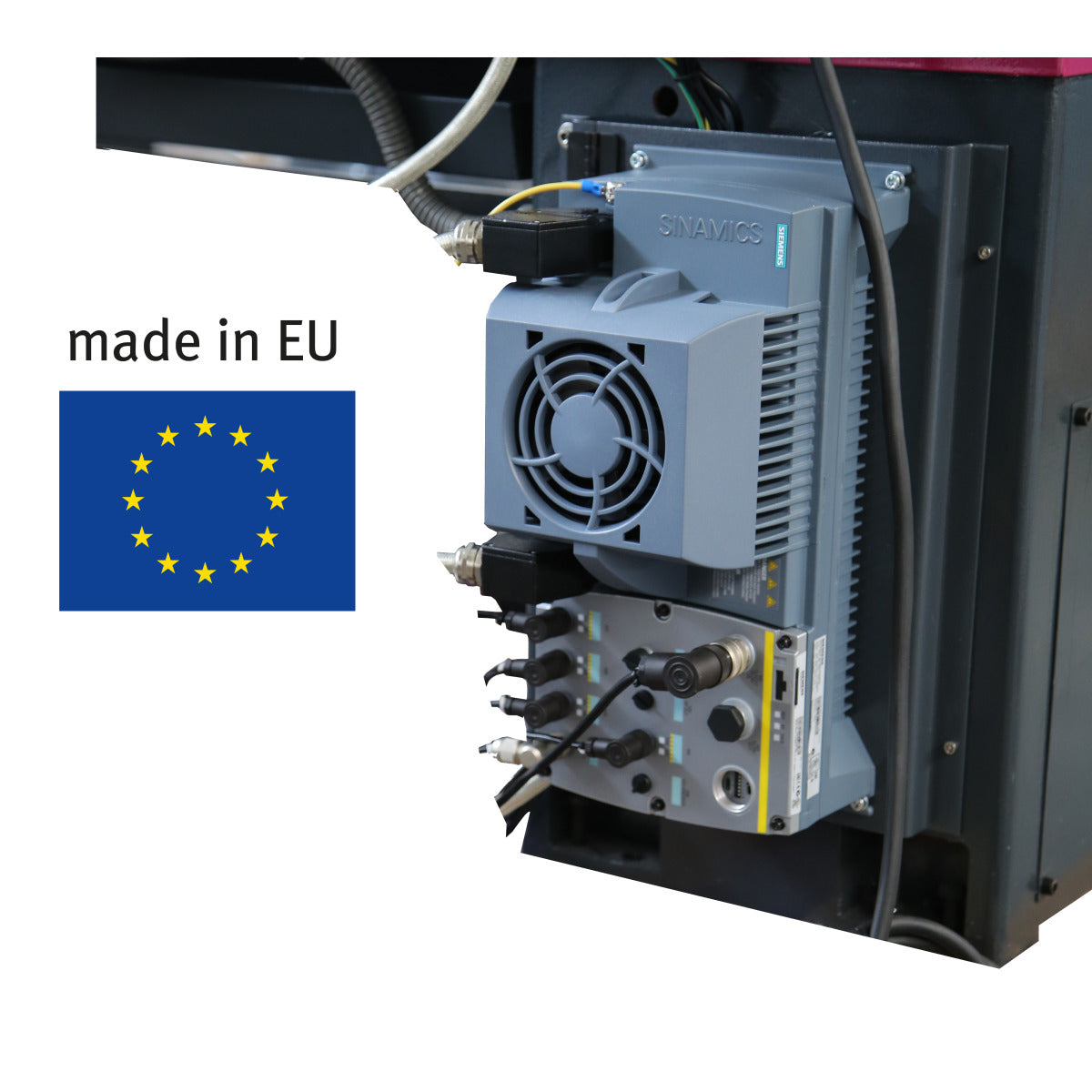

- Armário de distribuição mais Controlo ótimo
- Bomba de refrigeração com depósito de líquido de refrigeração e indicador de nível. O recipiente pode ser retirado para facilitar a limpeza
- Lâmpada LED na caixa da máquina

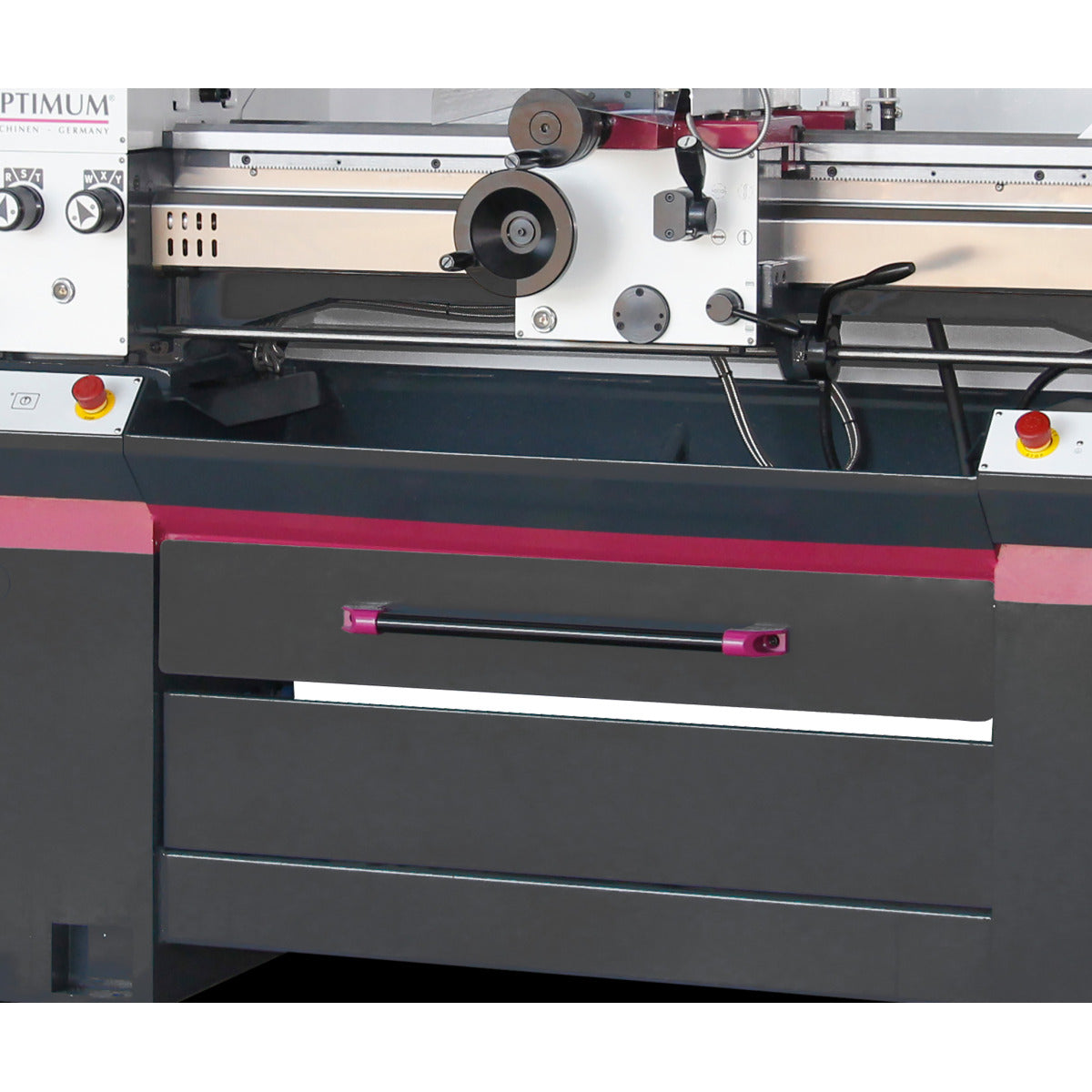

- Base da máquina em aço de construção robusta
- Interruptor de paragem de emergência à direita e à esquerda
- Interruptor principal bloqueável
- Bucha de três braços para torno incluído no volume de fornecimento
- SWH incluído no volume de fornecimento
Conteúdo de entrega
- Bucha de três braços para torno Ø 200 mm Camlock n.º. 5
- Apoio fixo Ø 7 - Ø 102 mm
- Apoio fixo rotativo Ø 10 - Ø 60 mm
- Luz LED para máquina
- Adaptador MK 6-MK 4
- Ponto central não rotativo MK4
- Suporte de aço de troca rápida SWH 3-E
- Suporte de aço 20 x 100 tipo D para cinzel quadrado 18 mm
- Enchimento inicial da máquina com óleo de qualidade
- Ferramenta de trabalho
| Dimensões e pesos | |
|---|---|
| Comprimento (produto) aprox. | 1964 mm |
| Largura/profundidade (produto) aprox. | 869 mm |
| Altura (produto) aprox. | 1475 mm |
| Peso líquido aprox. | 608 mm |
| Áreas de trabalho | |
| Altura máxima | 180 mm |
| Largura máx. | 1000 mm |
| Diâmetro de oscilação acima da base da máquina | 360 mm |
| Diâmetro de oscilação acima da corrediça de aplainamento | 225 mm |
| Gama de velocidades | |
| Número de velocidades | 8 passos |
| Gama de velocidades | 70 - 2400 min¯¹ |
| Dados eléctricos | |
| Tensão de alimentação | 400 V |
| Frequência da rede eléctrica | 50 Hz |
| Valor nominal total | 2,2 kW |
| Fuso | |
| Mandril do fuso | Camlock DIN ISO 702-2 No. 5 |
| Porta-ferramentas | SWH 3-E |
| Furo do fuso | 52 mm |
| Cone do fuso | MT 6 |
| Cabeçote móvel | |
| Mandril do cabeçote móvel | MK 3 |
| Curso da fresa do cabeçote móvel | 120 mm |
| Diâmetro da fresa do cabeçote móvel | 42 mm |
| Passos | |
| Passo métrico | 0,4 - 7 mm/rev |
| Número de passos métricos | 26 |
| Passo imperial | 56 - 4 Gg/1" |
| Número de passos imperiais | 34 |
| Deslocação | |
| Curso da corrediça superior | 100 mm |
| Alimentação | |
| Gama de avanço longitudinal | 0,052 - 1,392 mm/rot |
| Número de avanços longitudinais | 32 |
| Gama de avanços planos | 0,014 - 0,38 mm/rot |
| Número de avanços planos | 32 |
