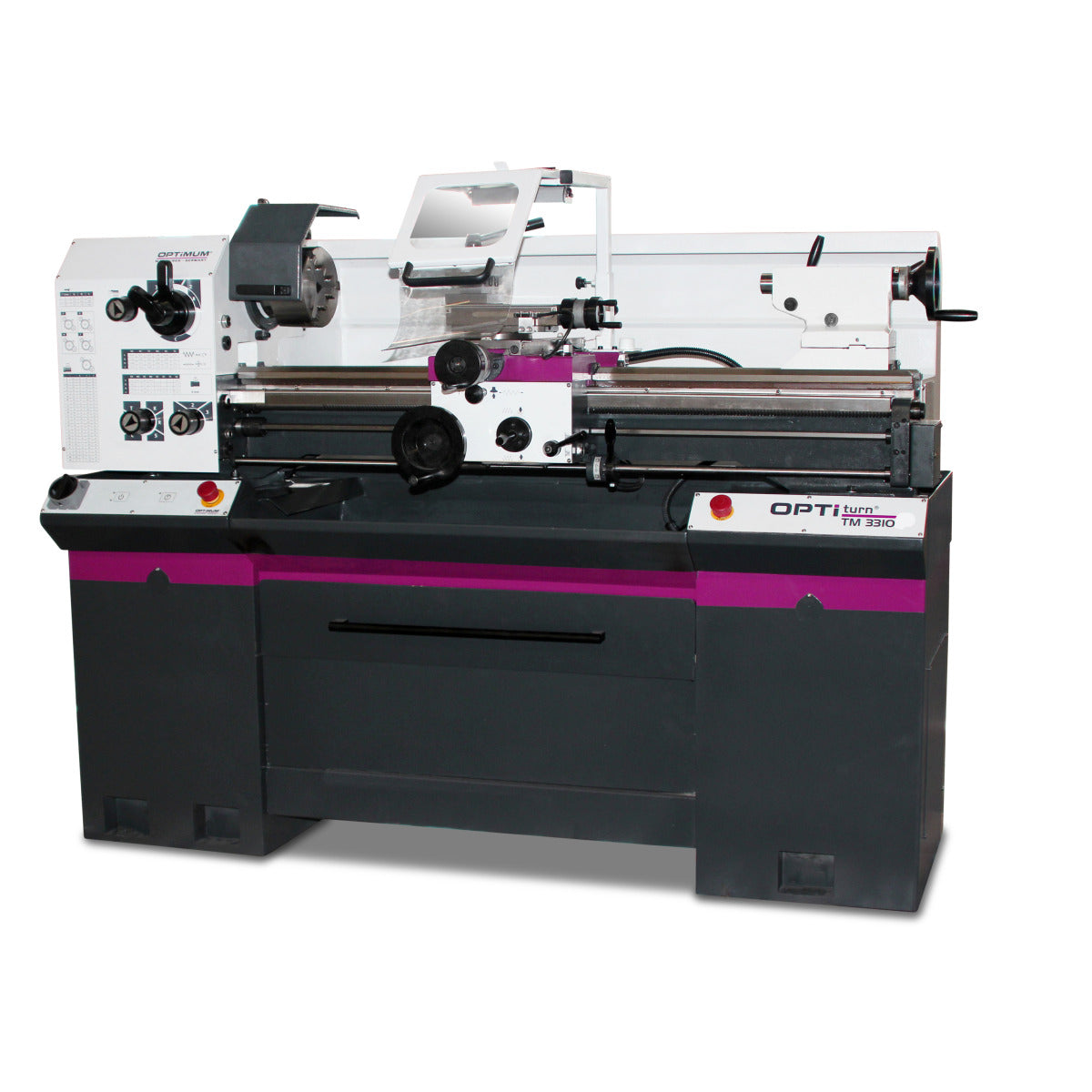

Variantes do Produto
Descrição
Conteúdo de entrega
- Guias do eixo Z temperadas e rectificadas
- Carro maquinado com precisão
- Sistema elétrico de 24 volts DC
- Interruptor de proteção do motor
- Motor principal com travão elétrico
- Concentricidade garantida da ponta do fuso melhor que 0,015 mm
- Engrenagem de alimentação de funcionamento suave com engrenagens arredondadas em banho de óleo
- Fuso principal endurecido montado em rolamentos de rolos cónicos ajustáveis e precisos
- Rotação direita/esquerda comutável no carro da mesa
- Eletrónica de segurança de dois canais
- Volantes com escala fina ajustável de 0,04 / 0,02 mm
- Volantes de segurança com função de desativação de acordo com a norma EN23125 nos eixos X e Z
- Barra de comutação na corrediça da mesa para seleção do avanço longitudinal ou frontal
- Interruptor com cálculo do ciclo de vida testado de acordo com a norma EN ISO 13849
- Base da máquina em aço de construção robusta
- Suporte quádruplo em aço

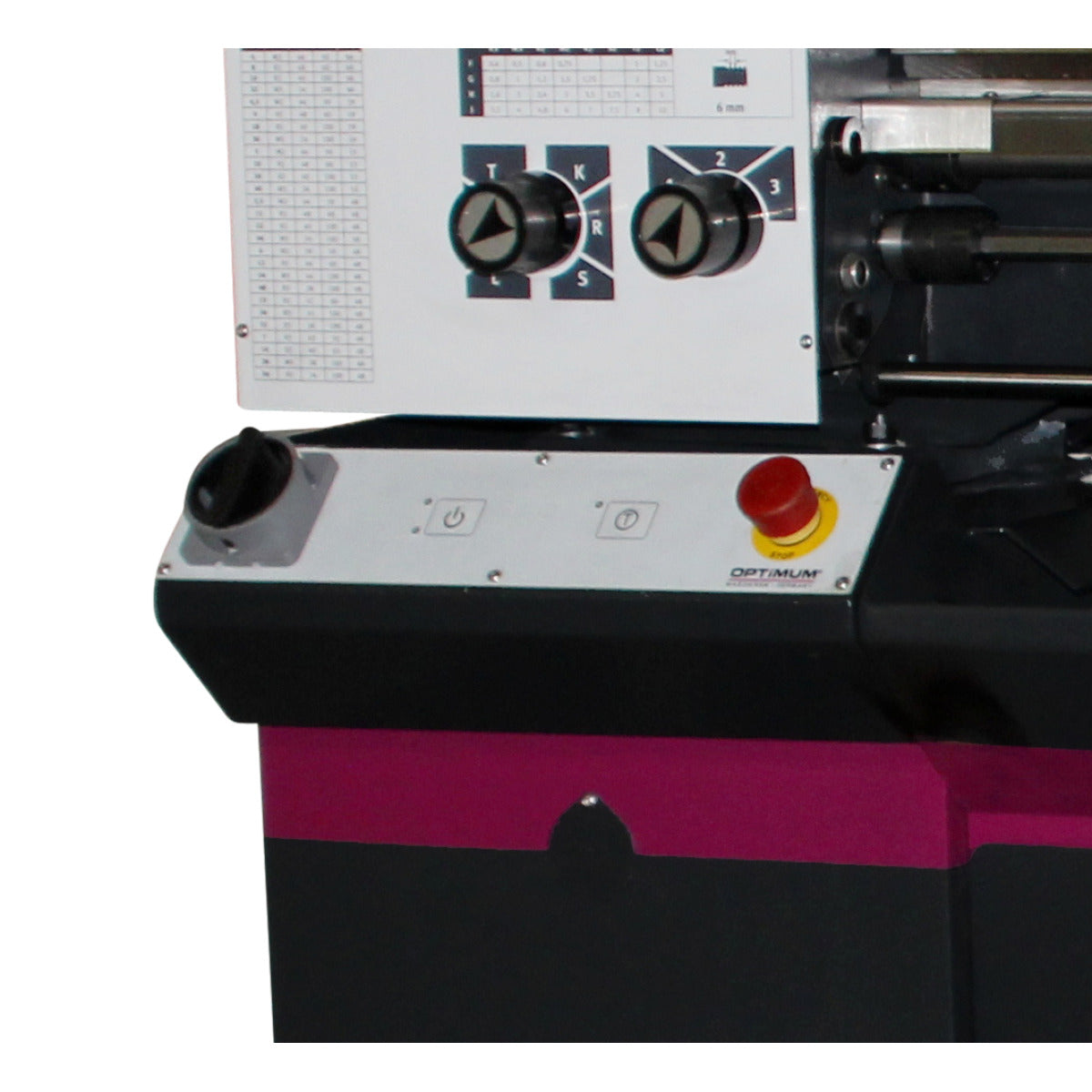

- Interruptor de paragem de emergência à direita e à esquerda
Conteúdo de entrega

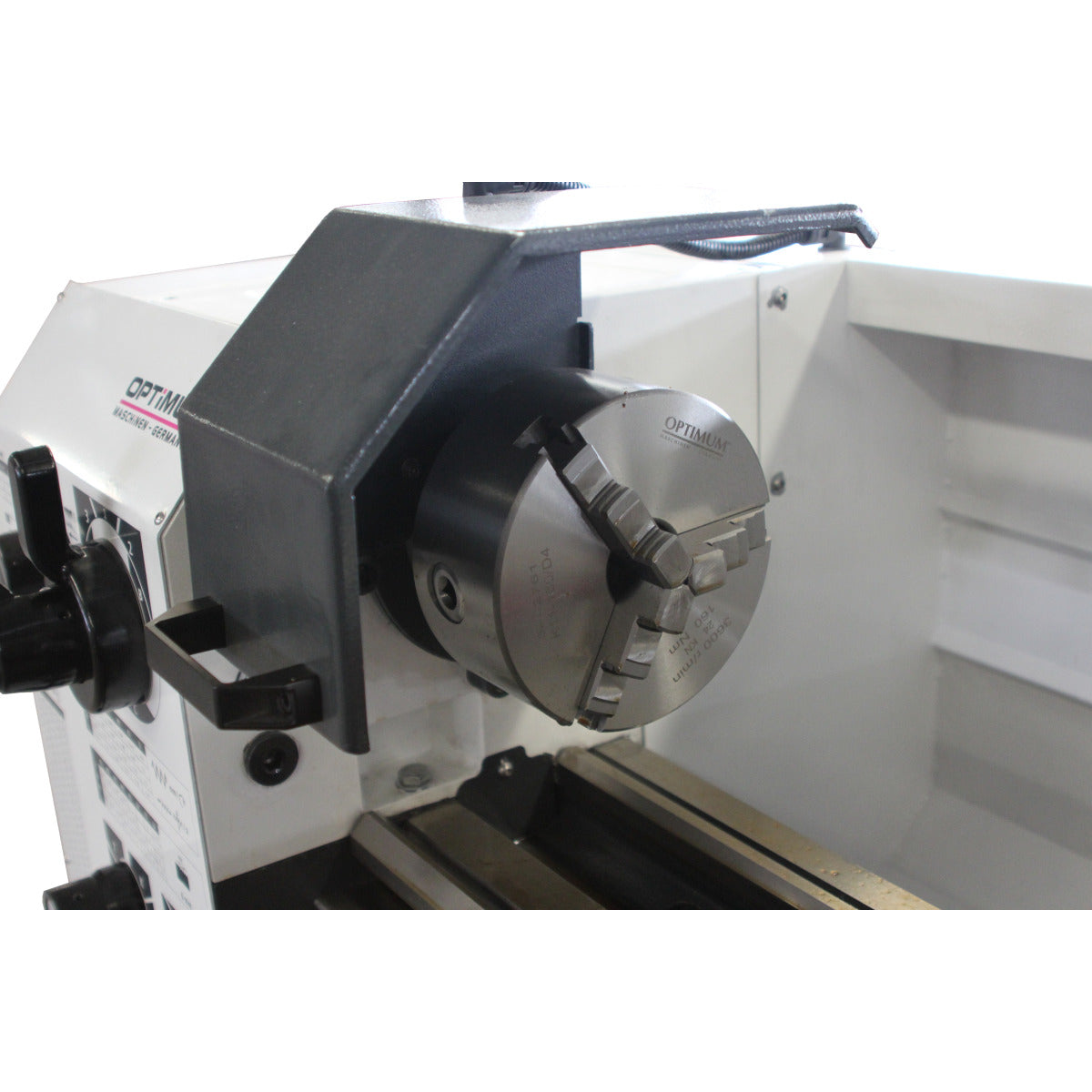

- Bucha de três braços para torno Ø 160 mm, n.º 4

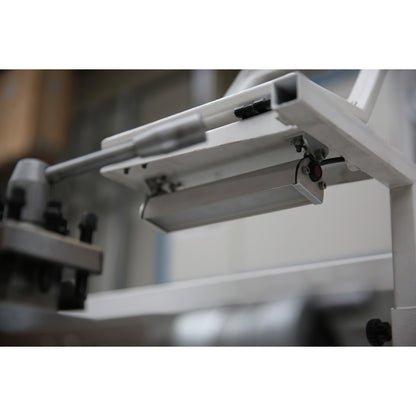

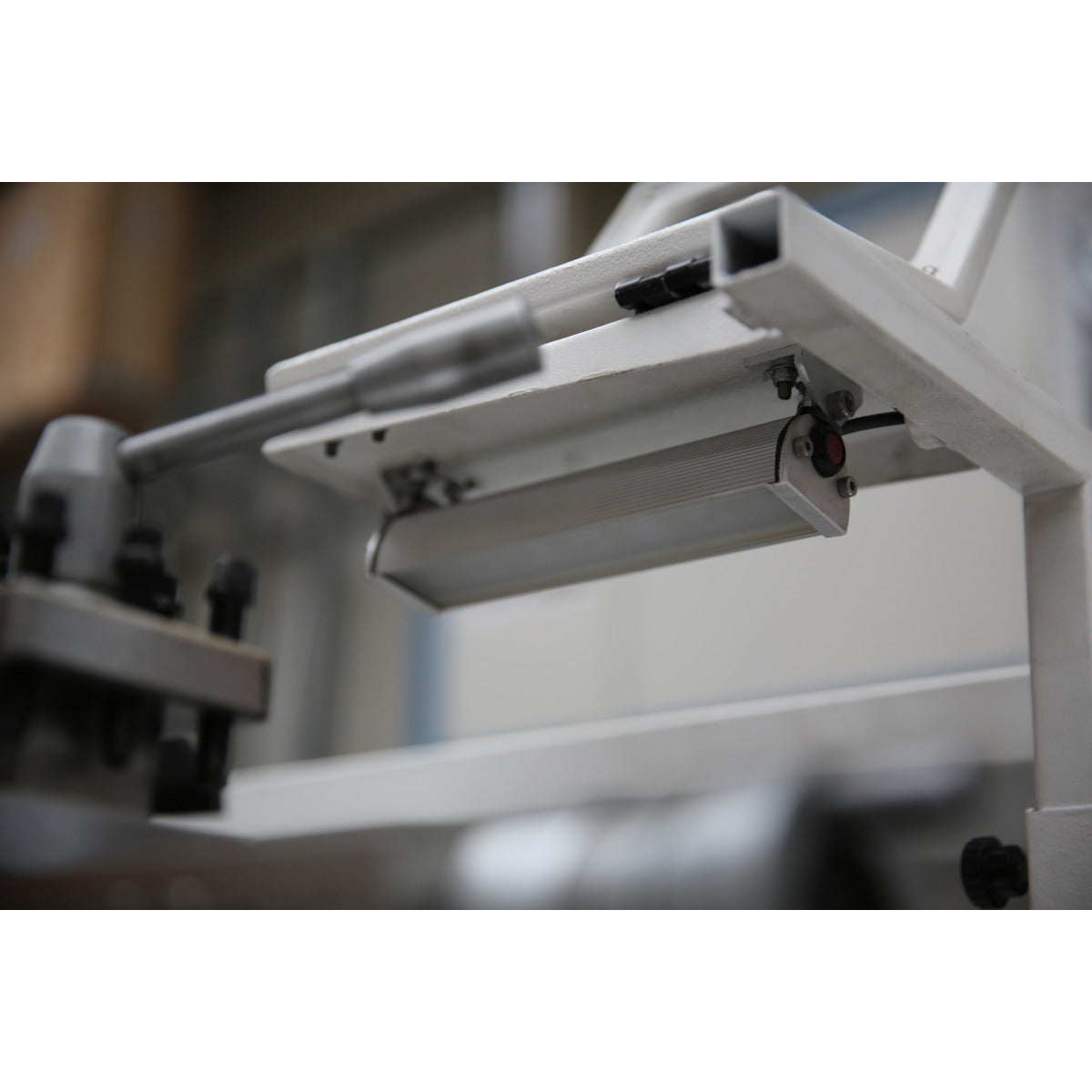

- Luz LED para máquina
- Manga de redução MK 5 / MK 3
- Ponta de centragem não rotativa MK 3
- Suporte quádruplo em aço 16 mm
- Conjunto de mudança de engrenagem

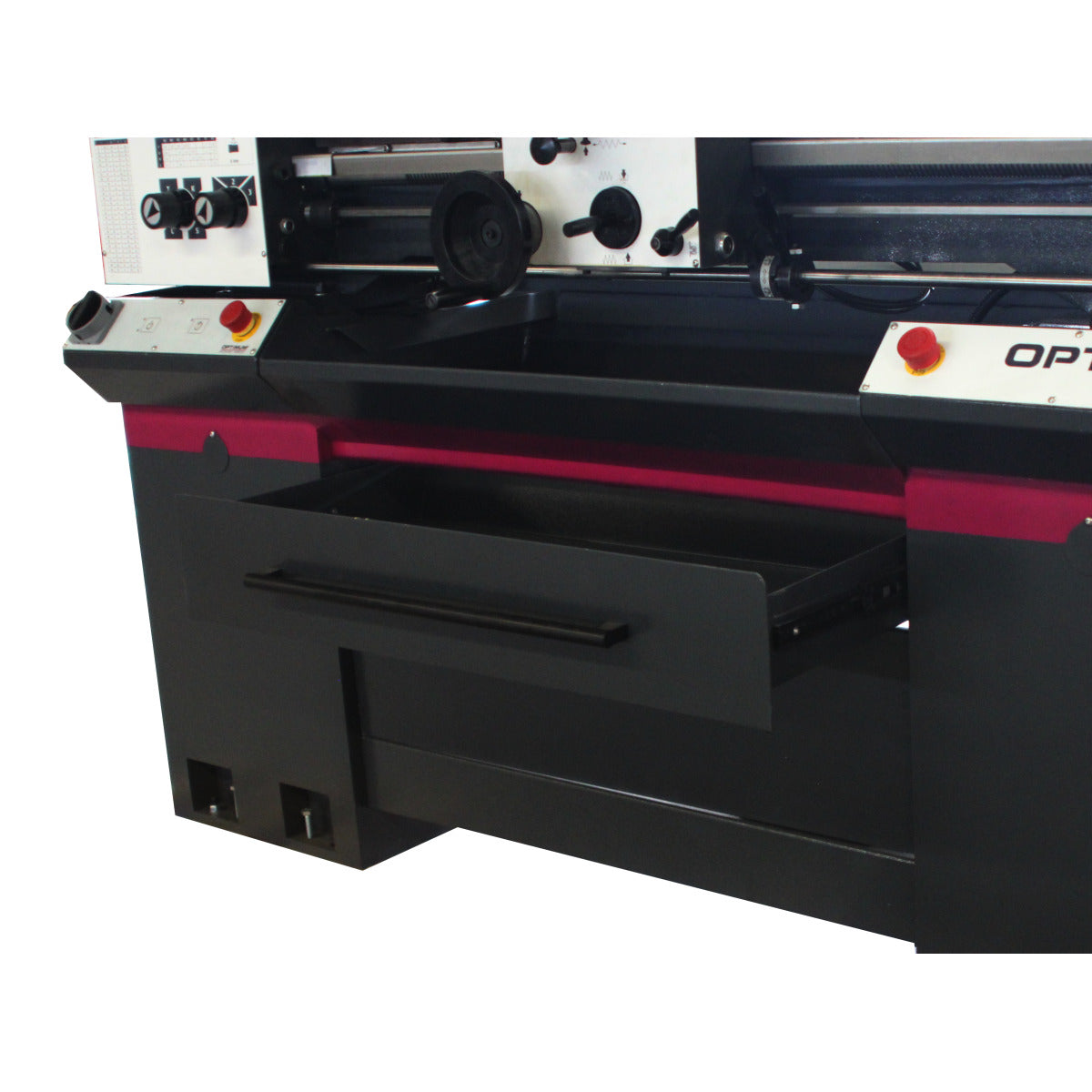

- Base da máquina
- Primeiro enchimento da máquina com óleo de qualidade
- Ferramenta de trabalho
| Dimensões e pesos | |
|---|---|
| Comprimento (produto) aprox. | 1760 mm |
| Largura/profundidade (produto) aprox. | 745 mm |
| Altura (produto) aprox. | 1320 mm |
| Peso líquido aprox. | 469 kg |
| Altura máxima (produto) ca. | 1590 (DPA) mm |
| Áreas de trabalho | |
| Altura máxima | 165 mm |
| Largura máx. | 1000 mm |
| Diâmetro de oscilação acima da base da máquina | 330 mm |
| Diâmetro de oscilação acima da corrediça de aplainamento | 216 mm |
| Largura da cama | 190 mm |
| Gama de velocidades | |
| Número de velocidades | 9 passos |
| Gama de velocidades | 65 - 2000 min¯¹ |
| Dados eléctricos | |
| Potência do motor de acionamento | 1,5 kW |
| Tensão de alimentação | 400 V |
| Frequência de rede | 50 Hz |
| Fuso | |
| Mandril do fuso | Camlock DIN ISO 702-2 No. 4 |
| Furo do fuso | 38 mm |
| Altura máxima do suporte da ferramenta | 16 mm |
| Cone do fuso | MK 5 |
| Cabeçote móvel | |
| Mandril do cabeçote móvel | MK 3 |
| Curso da fresa do cabeçote móvel | 100 mm |
| Diâmetro da fresa do cabeçote móvel | 38 mm |
| Passos | |
| Passo métrico | 0,4 - 10 mm/rev |
| Número de passos métricos | 29 |
| Passo imperial | 56 - 4 Gg/1" |
| Curso | |
| Curso da corrediça superior | 90 mm |
| Deslocação da corrediça transversal | 168 mm |
| Curso do selim do carro | 850 mm |
| Alimentação | |
| Gama de avanço longitudinal | 0,02 - 0,4 mm/rot |
| Número de avanços longitudinais | 24 |
| Gama de avanços planos | 0,01 - 0,2 mm/rot |
| Número de avanços planos | 32 |
