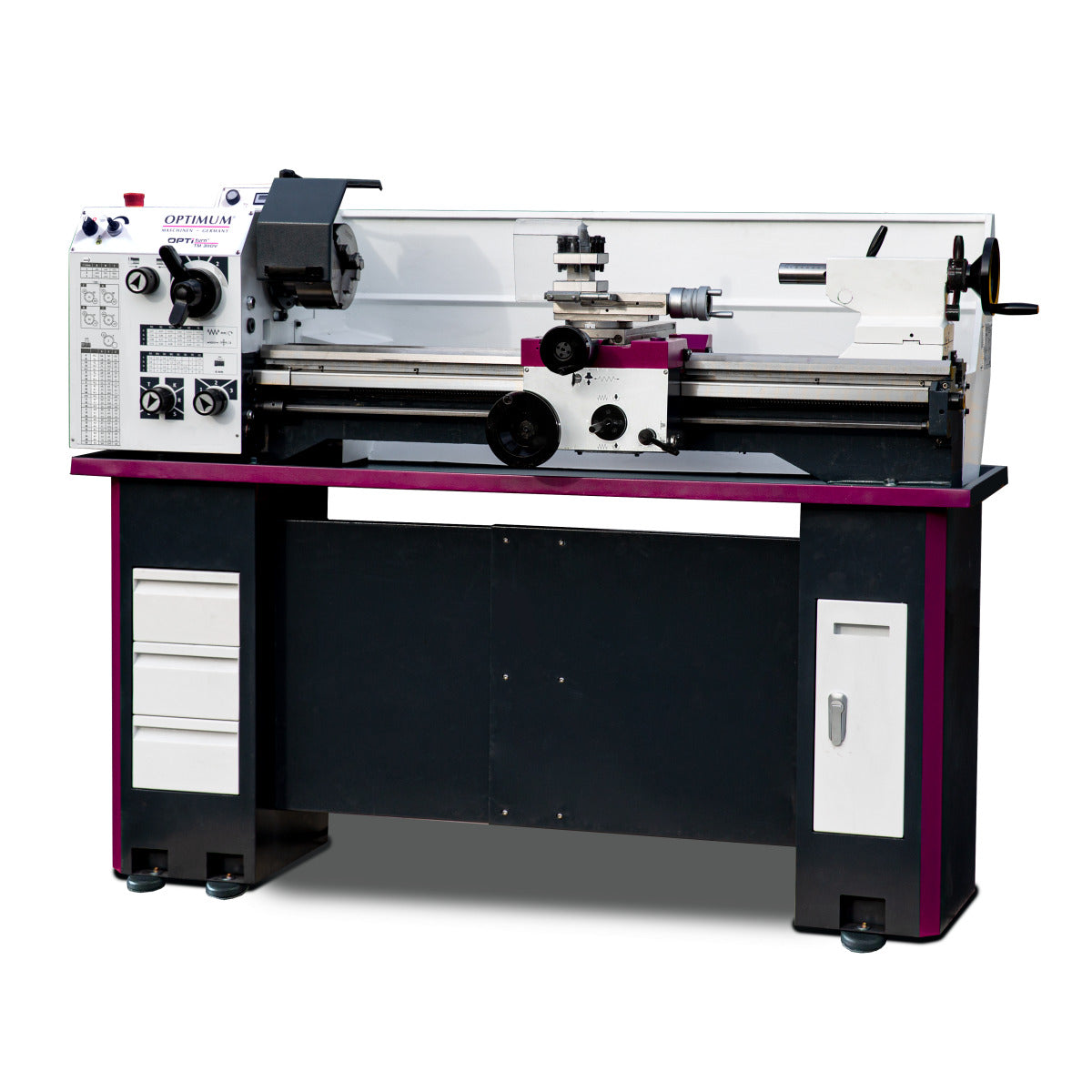

Descrição
Conteúdo de entrega
- Calha de guia do eixo Z temperada e polida

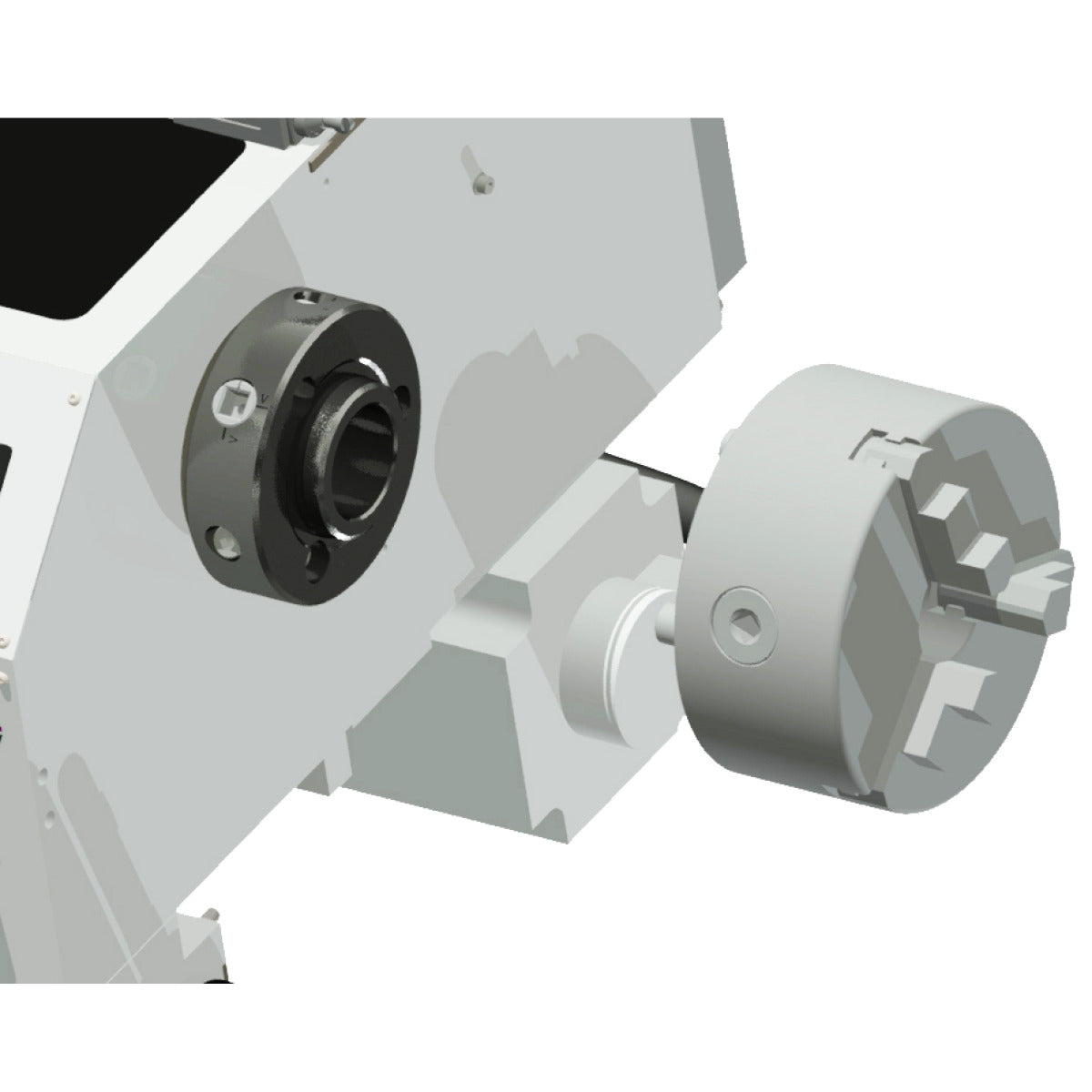

- Suporte do fuso Camlock DIN ISO 702-2 No. 4
- Concentricidade garantida da ponta do fuso melhor que 0,015 mm
- Engrenagem de avanço em movimento livre com rodas dentadas arredondadas em banho de óleo
- Botão de paragem de emergência
- Fuso principal temperado assente em rolamentos de rolos cónicos de precisão e ajustáveis

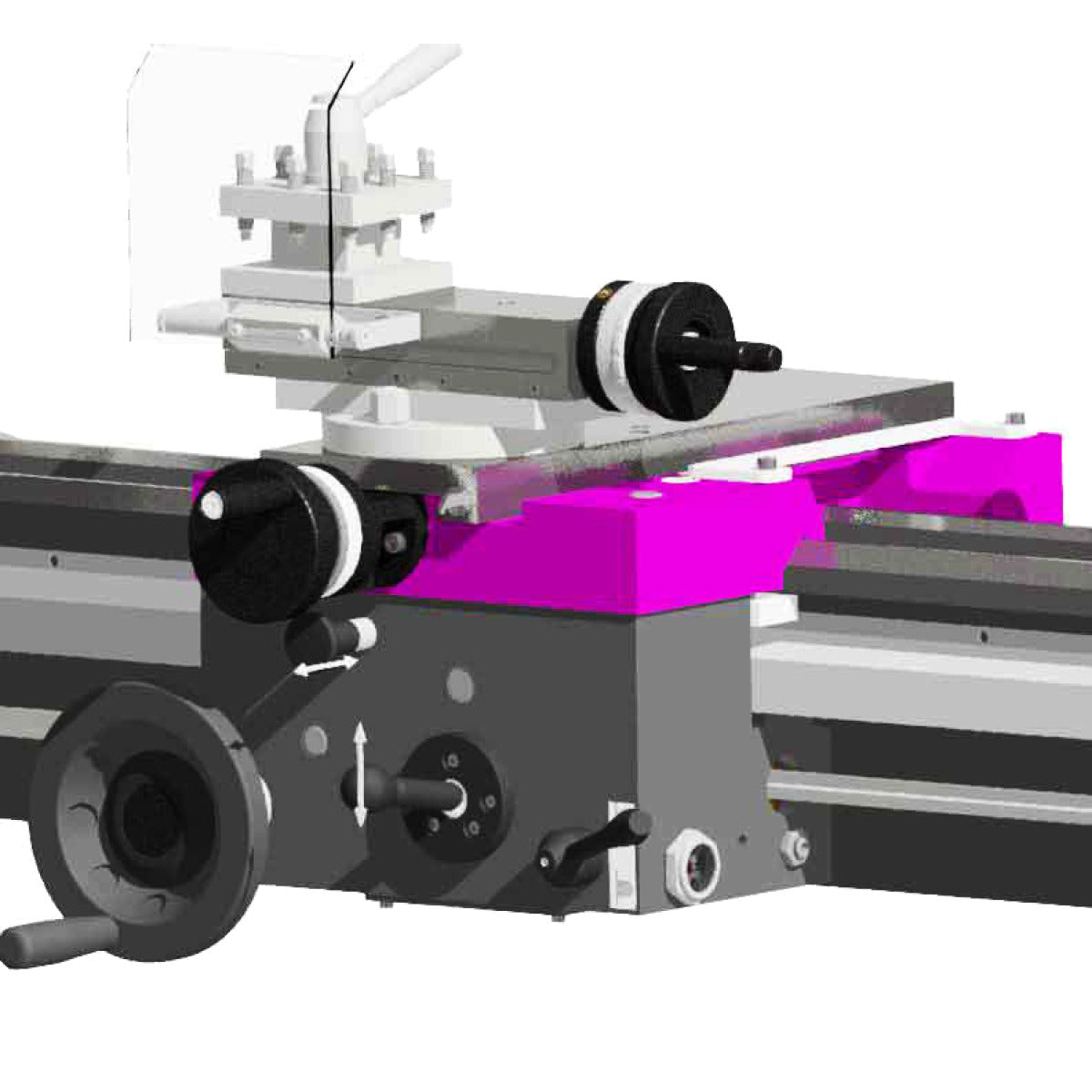

- Rodas manuais na corrediça com escala fina ajustável de 0,04 / 0,01 mm
- Base prismática em aço fundido cinzento com nervuras fortes, temperado por indução e rectificado com precisão
- Concentricidade no Bucha melhor que 0,04 mm
- Suporte de ferramentas quadruplicado
- Todas as guias ajustáveis através de grampos
- Ponta do fuso temperada
- Fuso de avanço para rosqueamento ou torneamento longitudinal automático
- Fuso de avanço e fuso de avanço apoiados em dois rolamentos sinterizados
- Avanços longitudinais/transversais automáticos

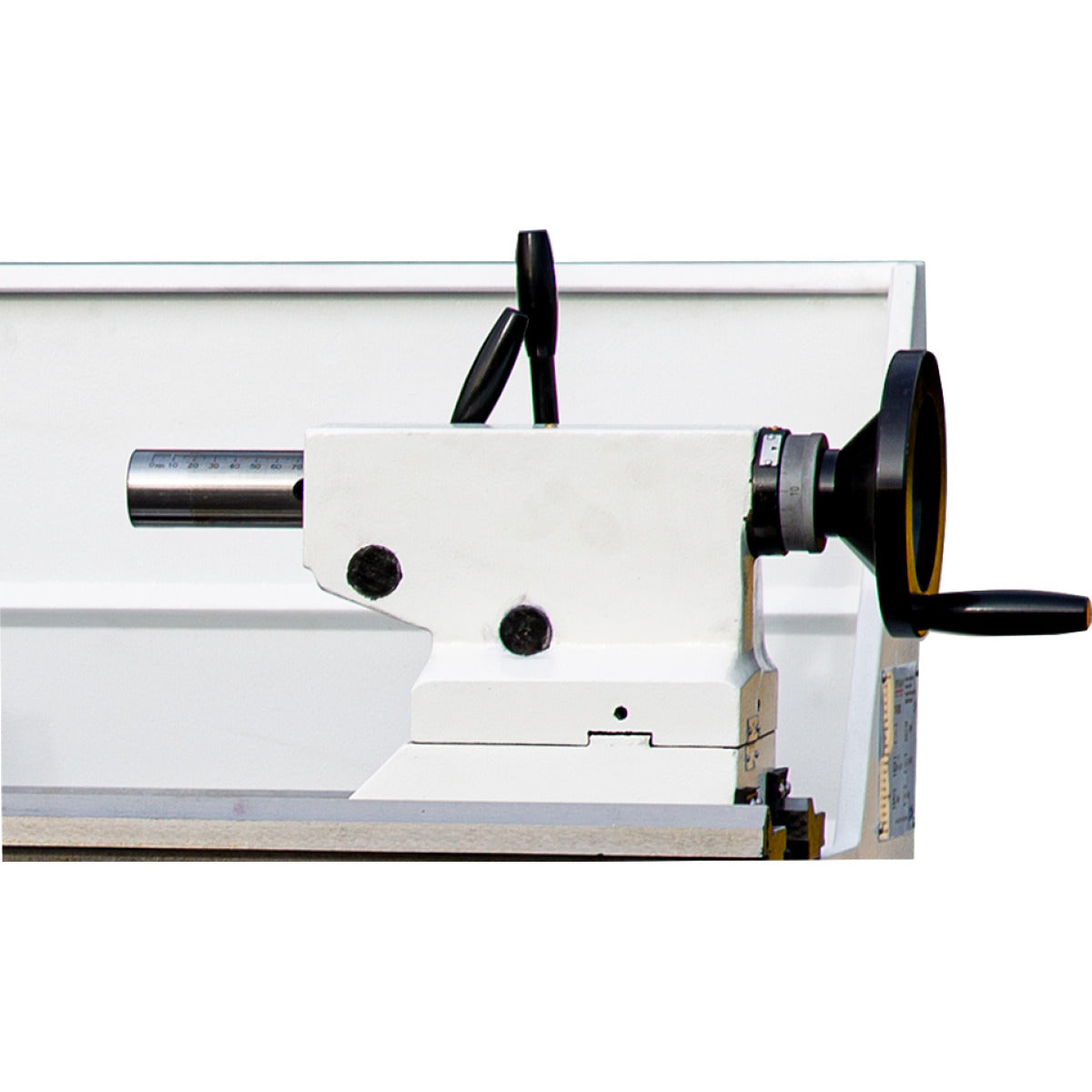

- Cabeçote móvel regulável ± 5 mm para o torneamento de esferas
- Manga do fuso do cabeçote móvel e volante com escala fina ajustável de 0,02 mm
- Ajuste rápido e fácil do cabeçote móvel sem ferramentas graças à alavanca de aperto
Conteúdo de entrega
- Bucha de três braços para torno Ø 160 mm, n.º 4
- Manga de redução MK 5 / MK 3
- Dois pontos centrais não móveis MK 3
- Suporte quádruplo em aço 25 mm
- Conjunto de engrenagens de mudança
- Enchimento inicial da máquina com óleo de qualidade
- Ferramenta de trabalho
| Dimensões e pesos | |
|---|---|
| Comprimento (produto) aprox. | 1632 mm |
| Largura/profundidade (produto) aprox. | 770 mm |
| Altura (produto) aprox. | 540 mm |
| Peso líquido aprox. | 360 kg |
| Áreas de trabalho | |
| Altura máxima | 155 mm |
| Largura máx. | 1000 mm |
| Diâmetro de oscilação acima da base da máquina | 310 mm |
| Diâmetro de oscilação acima da corrediça de aplainamento | 216 mm |
| Largura da cama | 190 mm |
| Gama de velocidades | |
| Controlo de velocidade | ajustável eletronicamente |
| Número de mudanças | 3 passos |
| Gama de velocidades | 50 - 2500 min¯¹ |
| Dados eléctricos | |
| Potência do motor de acionamento | 1,5 kW |
| Tensão de alimentação | 230 V |
| Frequência de rede | 50 Hz |
| Fuso | |
| Mandril do fuso | Camlock DIN ISO 702-2 No. 4 |
| Furo do fuso | 38 mm |
| Altura máxima do suporte da ferramenta | 16 mm |
| Cone do fuso | MK 5 |
| Cabeçote móvel | |
| Mandril do cabeçote móvel | MK 3 |
| Curso da fresa do cabeçote móvel | 100 mm |
| Diâmetro da fresa do cabeçote móvel | 38 mm |
| Passos | |
| Passo métrico | 0,4 - 10 mm/rot |
| Número de passos métricos | 29 |
| Passo imperial | 56 - 4 Gg/1" |
| Curso | |
| Curso da corrediça superior | 90 mm |
| Deslocação da corrediça transversal | 168 mm |
| Curso do selim do carro | 850 mm |
| Alimentação | |
| Gama de avanço longitudinal | 0,02 - 0,4 mm/rot |
| Número de avanços longitudinais | 24 |
| Gama de avanços planos | 0,01 - 0,2 mm/rot |
| Número de avanços planos | 32 |
