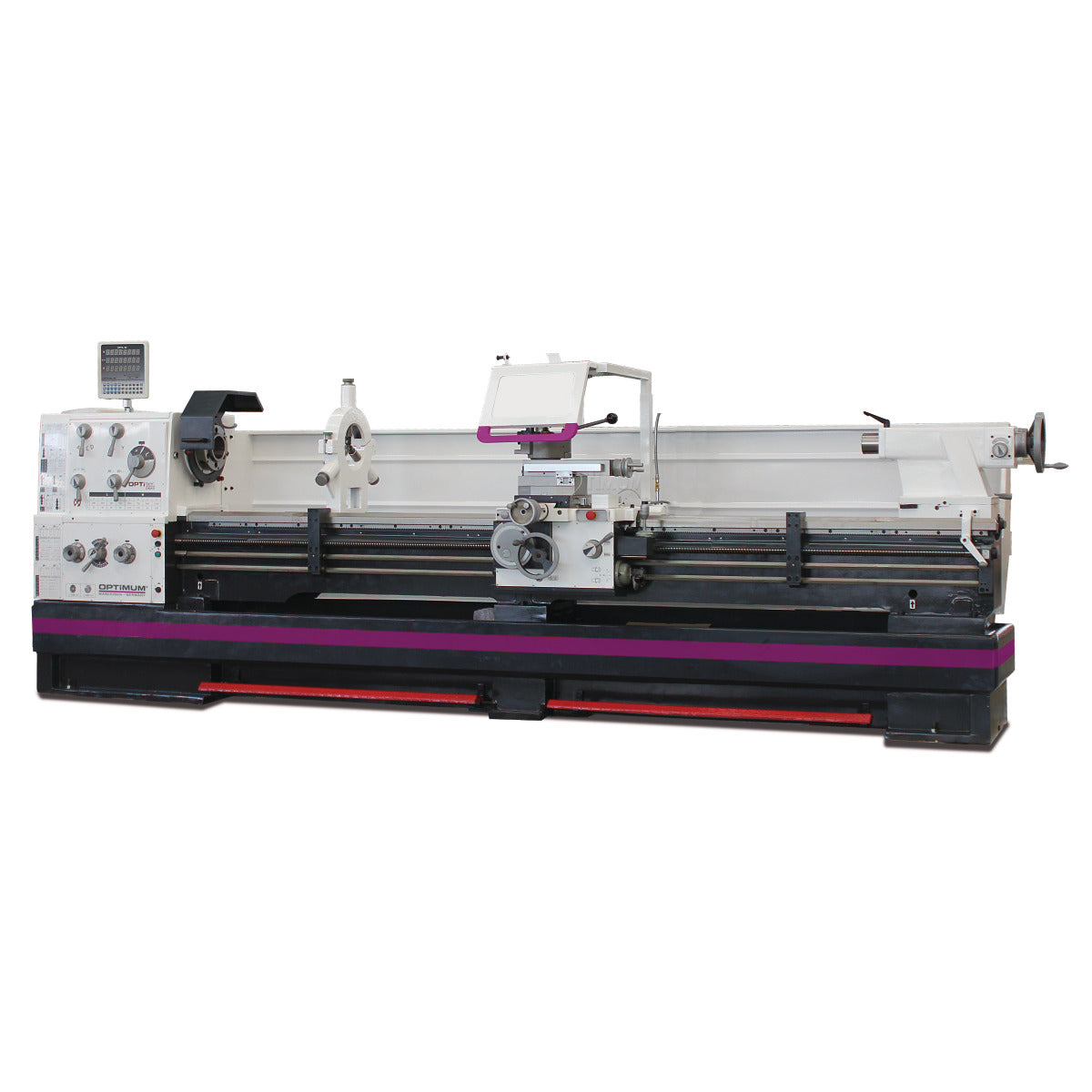

Descrição
Conteúdo de entrega
- Guias do eixo Z temperadas e rectificadas
- Concentricidade garantida da ponta do fuso melhor que 0,015 mm
- Suporte do fuso Camlock DIN ISO 702-2 No. 8
- Cobertura do parafuso de avanço
- Corrediça maquinada com precisão
- Todas as guias podem ser ajustadas com tiras de cunha

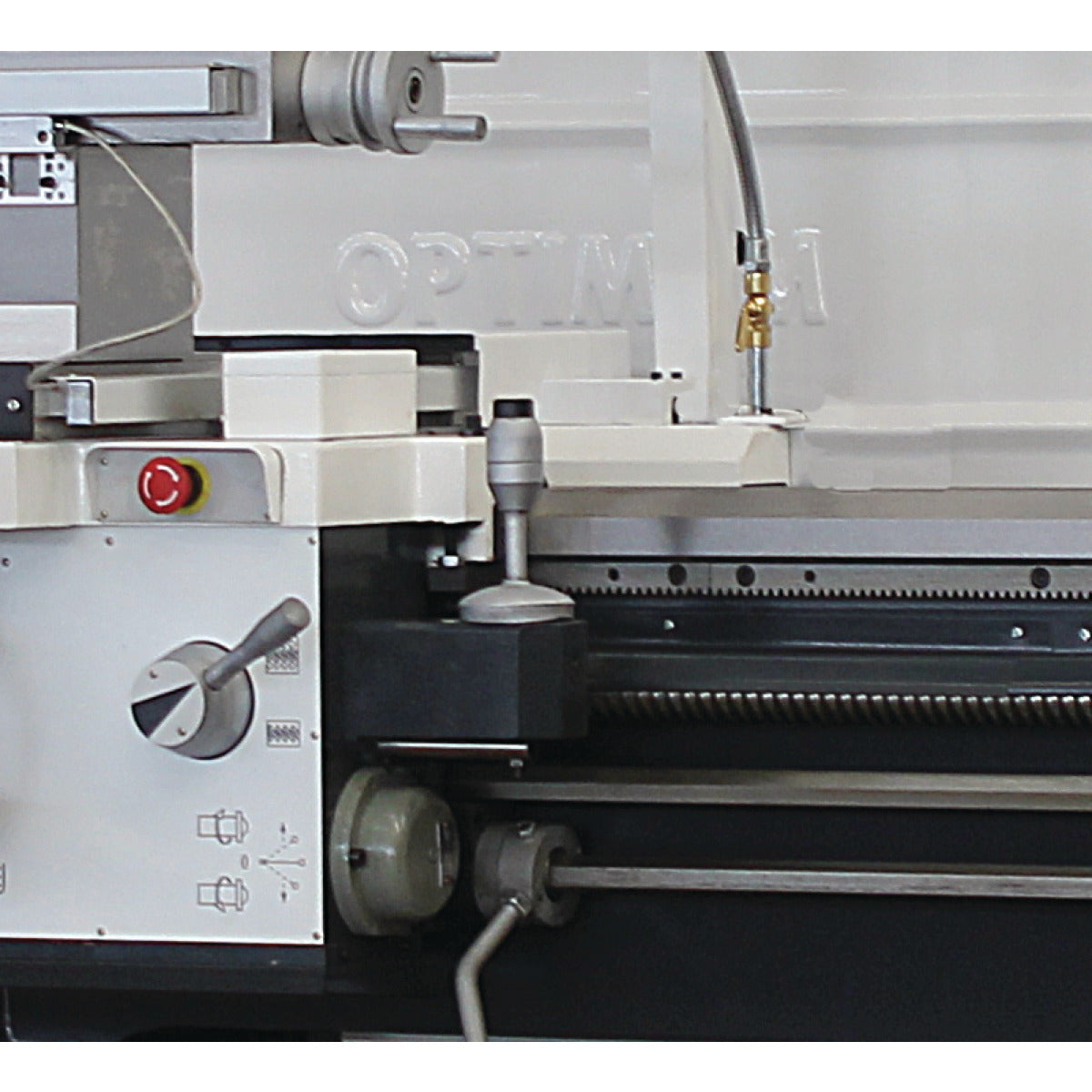

- Rotação direita/esquerda no carro da cama comutável através do fuso de comutação
- Eletrónica de segurança de dois canais
- Lubrificação central no carro da mesa
- Gama de regulação do carro superior ± 90
- Rodas dentadas de funcionamento suave, temperadas e rectificadas, montadas em 2 rolamentos de rolos cónicos de precisão ajustáveis
- Alavanca selectora clfionte disposta para comutação das velocidades de avanço
- Caixa de velocidades de alta velocidade com design fechado
- Rodas dentadas e veios temperados e rectificados, funcionando em banho de óleo em rolamentos de precisão
- Volantes desacoplados e testados de acordo com a norma EN 23125
- Volantes de segurança com função de desacoplamento no eixo X
- Volantes com escala fina ajustável de 0,04 / 0,02 mm
- Interruptor de fim de curso de segurança com contactos de abertura positiva
- Interruptor com cálculo do ciclo de vida, testado de acordo com a norma EN ISO 13849

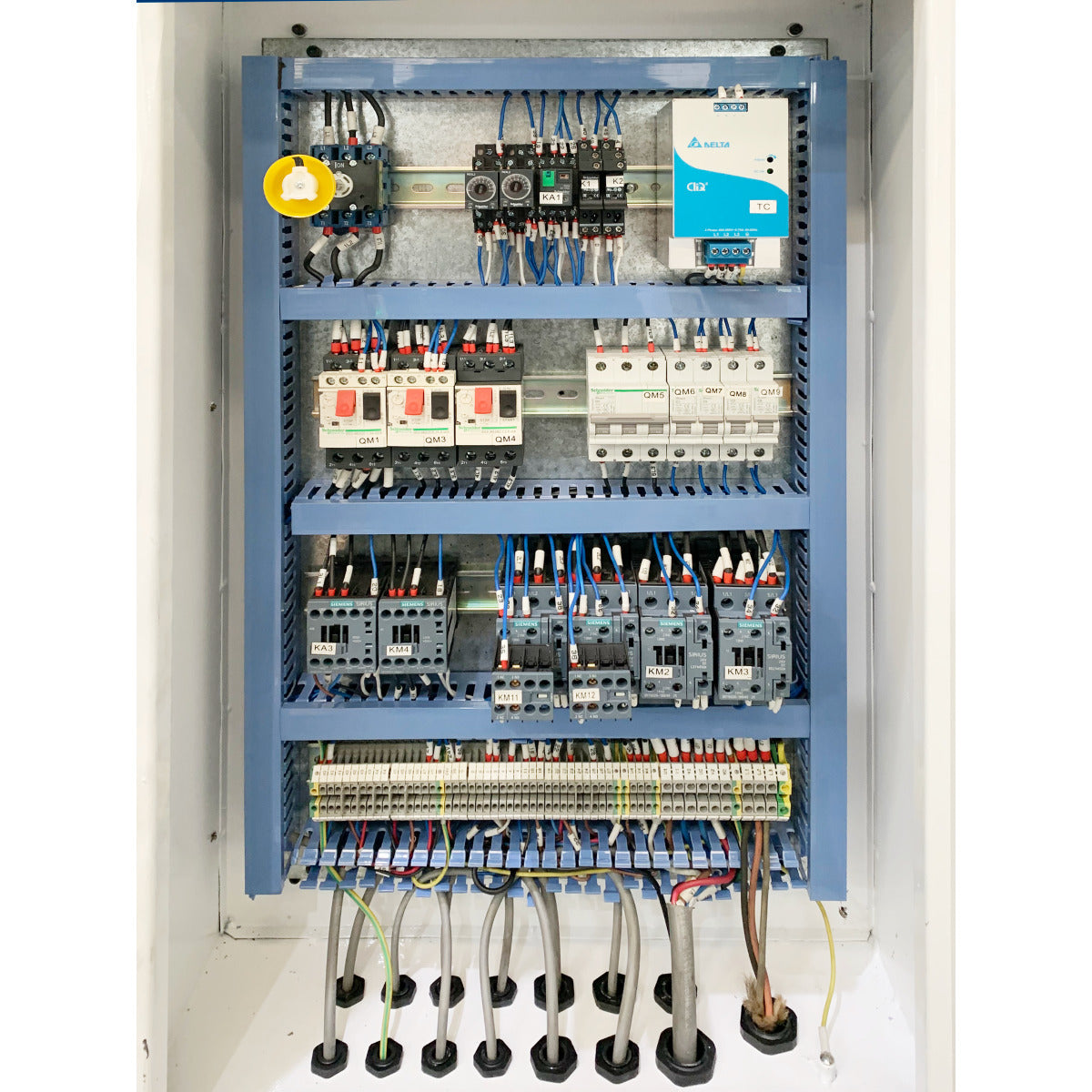

- Interruptor de paragem de emergência, interrutor de proteção do motor, interrutor principal bloqueável
- Lâmpada LED da máquina
- Corrente de energia para um encaminhamento suave de cabos e mangueiras
- Dispositivo de paragem de emergência com controlo de pé
- Dispositivo de refrigeração com depósito de líquido de refrigeração separado com indicador de nível e separador de óleo; esvaziamento e limpeza fáceis e completos de acordo com a norma DIN
- Travão do motor elétrico com paragem de emergência rápida - paragem rápida sem ultrapassagem durante o funcionamento normal
- Suporte de aço de troca rápida SWH 9-D
- 1 suporte de aço 41 x 180 tipo D para cinzel quadrado 32 mm
Conteúdo de entrega
- Passagem de luneta fixa máx. Ø 150 mm
- Passagem da luneta de correr máx. Ø 130 mm
- luz da máquina
- Manga de redução MK 5 / MK 7
- Ponto de centragem fixo MK 5
- Ponto de centragem fixo MK 5, ligado
- Suporte de aço de troca rápida 9-D
- Suporte de aço 41 x 180 tipo D para cinzéis quadrados
- Batente de posição com ajuste fino
- Conjunto de engrenagens de mudança
- Óleo de qualidade fechado
- ferramenta de trabalho
| Dimensões e pesos | |
|---|---|
| Comprimento (produto) aprox. | 3650 mm |
| Largura/profundidade (produto) aprox. | 1500 mm |
| Altura (produto) aprox. | 1785 mm |
| Peso líquido aprox. | 3345 kg |
| Capacidade de carga | 1,4 t/m |
| Áreas de trabalho | |
| Altura máxima | 330 mm |
| Largura máx. | 2050 mm |
| Diâmetro de oscilação acima da base da máquina | 660 mm |
| Diâmetro de oscilação na ponte da cama | 900 mm |
| Diâmetro de oscilação acima da corrediça de aplainamento | 440 mm |
| Comprimento de viragem na ponte da cama | 250 mm |
| Largura da cama | 400 mm |
| Equipamento | |
| Indicador digital de posição | DPA 31 Plus |
| Gama de velocidades | |
| Número de mudanças | 16 |
| Gama de velocidades | 25 - 1600 min¯¹ |
| Velocidade de movimento rápido | |
| Velocidade de movimento rápido | 3800 mm/min |
| Explicações sobre o movimento rápido | Max. 5 min (30 min de intervalo) |
| Dados eléctricos | |
| Potência do motor de acionamento | 9 kW |
| Tensão de alimentação | 400 V |
| Frequência de rede | 50 Hz |
| Valor nominal total | 10 kW |
| Sistema de lubrificação de arrefecimento | |
| Potência da bomba de refrigeração do sistema de lubrificação de arrefecimento | 150 W |
| Fuso | |
| Mandril do fuso | Camlock DIN ISO 702-2 N.º 8 |
| Furo do fuso | 105 mm |
| Altura máxima do suporte da ferramenta | 32 mm |
| Cone do fuso | Ø 113 (cone 1:20) mm |

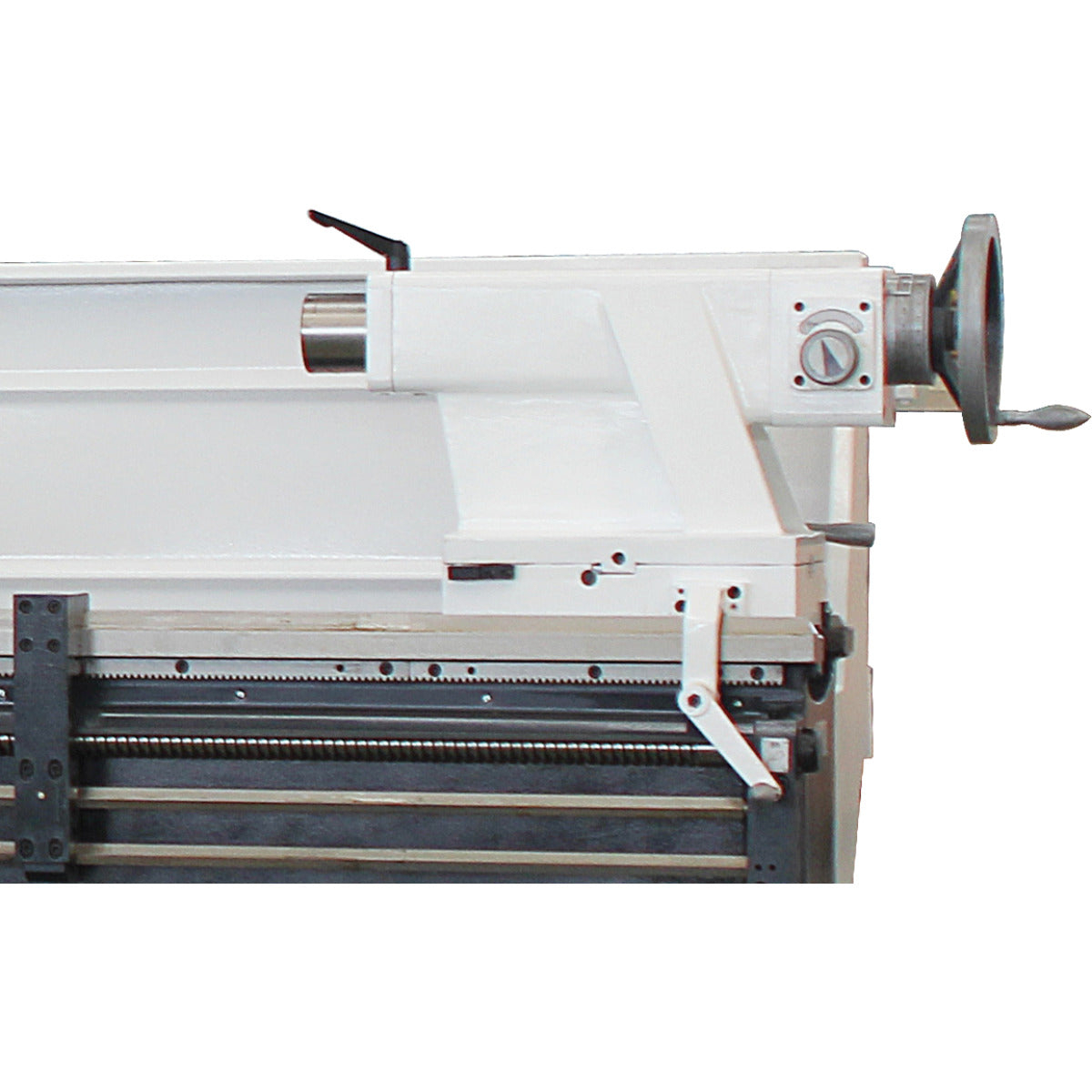

| Cabeçote móvel | |
| Mandril do cabeçote móvel | MK 5 |
| Curso da fresa do cabeçote móvel | 235 mm |
| Diâmetro da fresa do cabeçote móvel | 90 mm |
| Passos | |
| Passo métrico | 0,45 - 120 mm/rot |
| Número de passos métricos | 54 |
| Passo imperial | 80 - 7/16 Gg/1" |
| Número de passos imperiais | 60 |
| Passo diametral | 7/8 - 160 |
| Número de passos diametrais | 42 |
| Passo de rosca modular | 0,25 - 60 mm/rev |
| Número de passos de rosca modulares | 46 |
| Deslocação | |
| Deslocação da corrediça superior | 230 mm |
| Deslocação da corrediça transversal | 368 mm |
| Deslocação do selim do carro | 1965 mm |
| Alimentação | |
| Gama de avanço longitudinal | 0,044 - 1,48 mm/rot |
| Número de avanços longitudinais | 25 |
| Gama de avanços planos | 0,022 - 0,74 mm/rot |
| Número de avanços planos | 25 |
