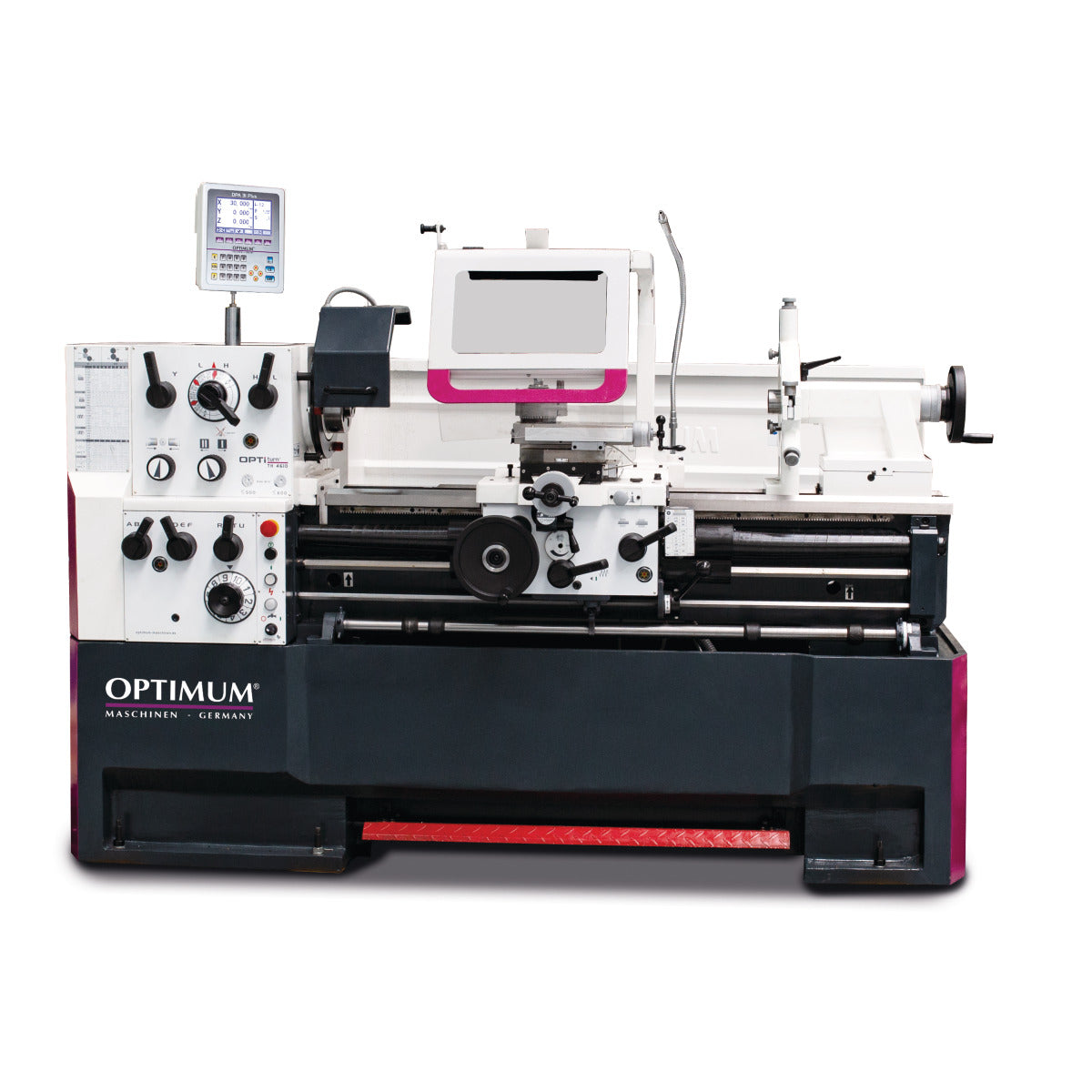

Variantes do Produto
Descrição
Conteúdo de entrega
- Guias do eixo Z temperadas e rectificadas
- Concentricidade garantida da ponta do fuso d 0,015 mm
- Os veios, as rodas e o fuso principal funcionam num banho de óleo
- Cobertura do parafuso de avanço
- Corrediça maquinada com precisão
- Todas as guias podem ser ajustadas por meio de chavetas
- Corte mecânico do avanço longitudinal do carro da mesa com quatro excêntricos reguláveis
- Rotação direita/esquerda do carro de apoio comutável através do fuso de comutação

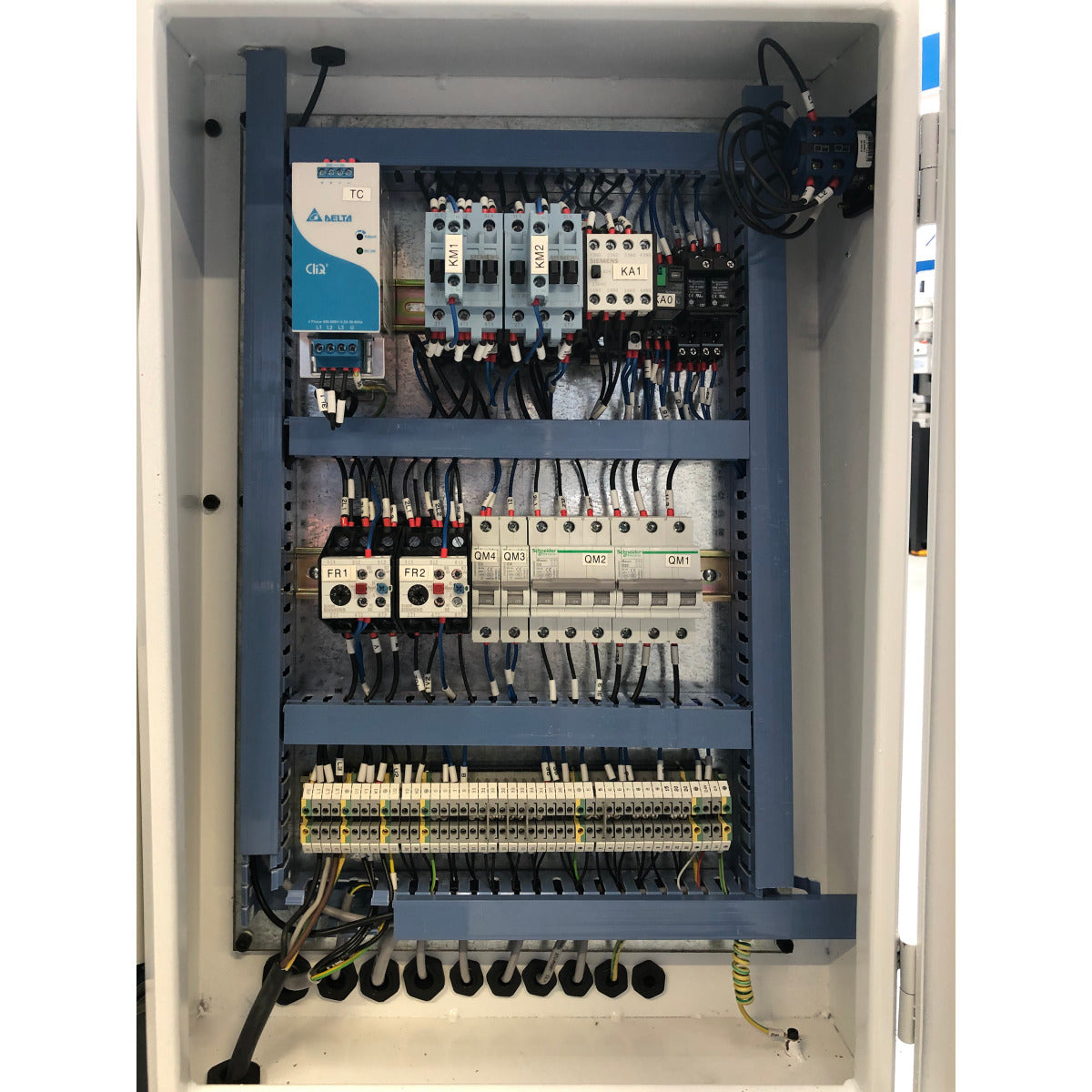

- Eletrónica de segurança de dois canais
- Lubrificação central no carro de translação
- Gama de regulação do carro superior ± 90
- Rodas dentadas de funcionamento suave, temperadas e rectificadas, montadas em 2 rolamentos de rolos cónicos de precisão ajustáveis
- Interruptor com cálculo do ciclo de vida, testado de acordo com a norma EN ISO 13849
- Grande proteção das aparas com lâmpada LED integrada na máquina
- Volantes com escala fina ajustável de 0,04 / 0,02 mm
- Volantes de segurança com função de desativação de acordo com a norma EN23125 nos eixos X e Z
- Caixa de velocidades de alimentação de alta velocidade em versão fechada, rodas dentadas e veios temperados e rectificados, funcionando em banho de óleo em rolamentos de precisão
- Escala do relógio roscado ajustável
- Cabeçote móvel para torneamento cónico ajustável ± 10 mm
- Cabeçote móvel e volante com escala fina ajustável de 0,025 mm
- Ajuste rápido, fácil e sem ferramentas do cabeçote móvel através de uma alavanca de aperto

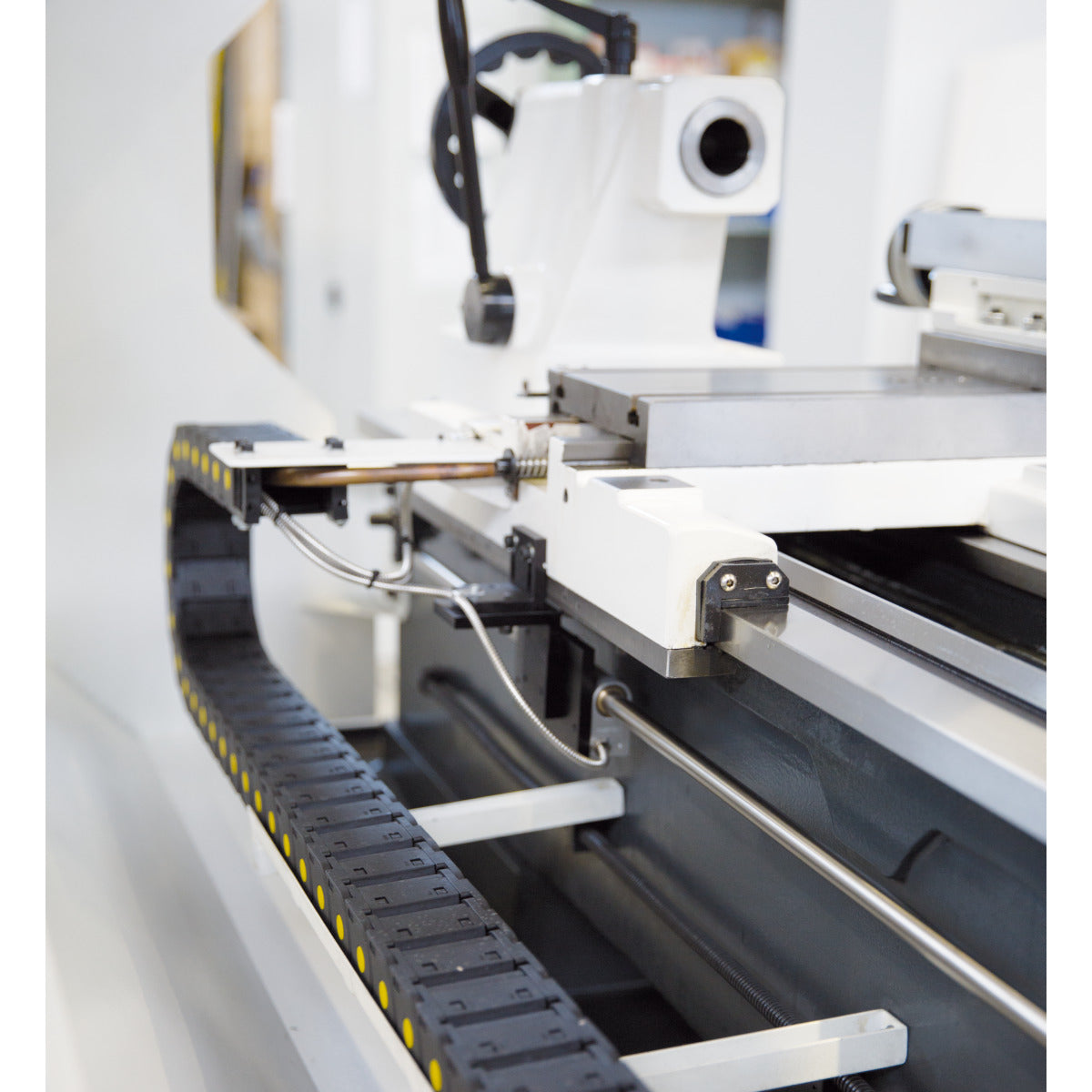

- Passagem de cabos através de corrente de energia
- Base prismática com nervuras fortes, endurecida por indução e rectificada com precisão em ferro fundido cinzento
- Dispositivo de refrigeração com depósito de líquido de refrigeração separado com indicador de nível e separador de óleo; esvaziamento e limpeza fáceis e completos de acordo com a norma DIN
- Dispositivo de paragem de emergência com acionamento por pedal
Conteúdo de entrega
- Abertura de apoio fixo Ø 25 - Ø 178 mm
- Abertura rotativa de descanso estável Ø 19 - Ø 114 mm
- Luz LED para máquina
- Adaptador MK6-MK4
- Ponto central não rotativo MK4
- Ponto central não rotativo, mas resistente à temperatura MK4

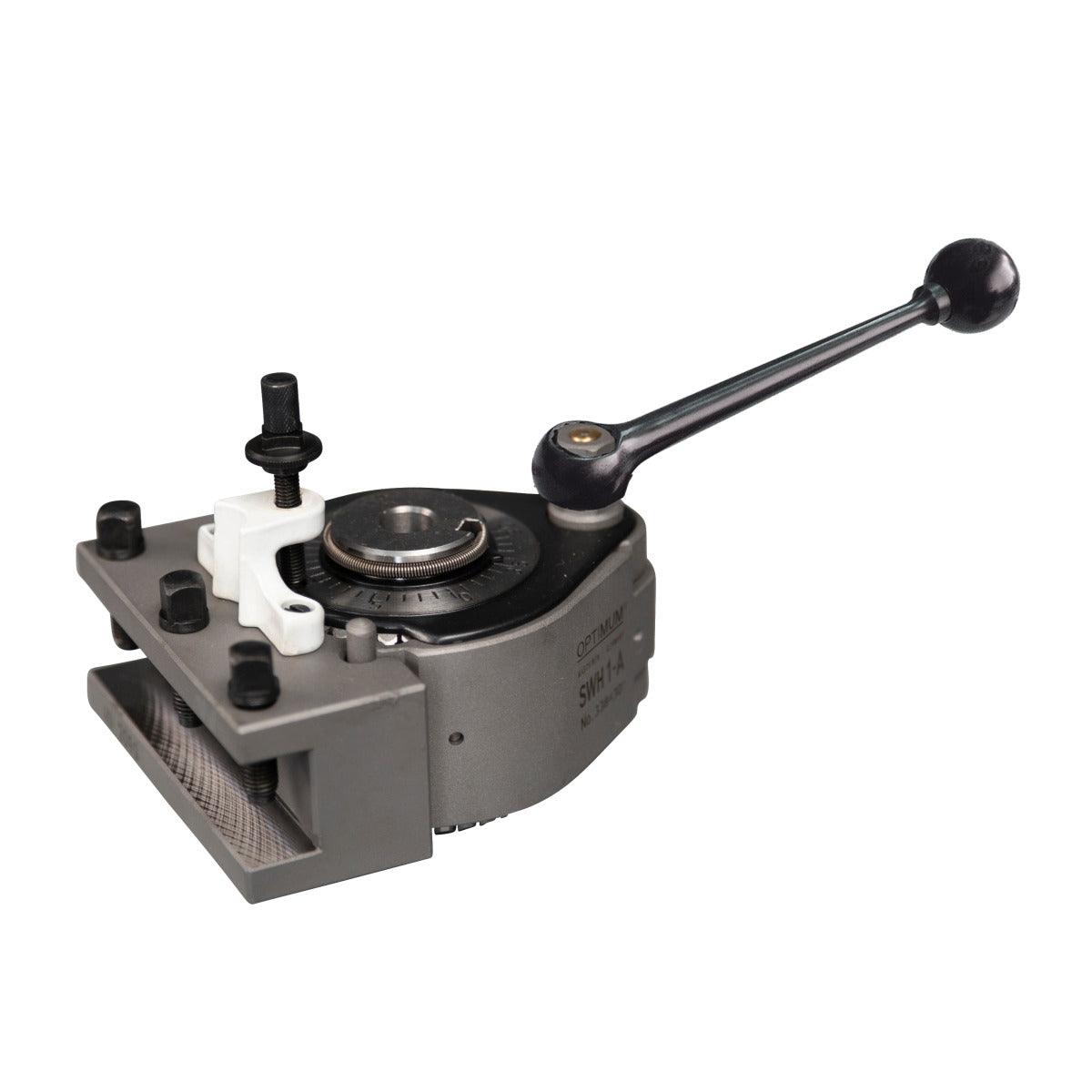

- Suporte de aço de troca rápida SWH 5-B
- Suporte de aço 25 x 120 tipo D para cinzel quadrado 20 mm
- Relógio de rosca
- Conjunto de engrenagens intermutáveis
- Rodas dentadas para calibre de roscar (métrico)
- Primeiro enchimento da máquina com óleo de qualidade
- Ferramenta de trabalho
| Dimensões e pesos | |
|---|---|
| Comprimento (produto) aprox. | 2765 mm |
| Largura/profundidade (produto) aprox. | 1065 mm |
| Altura (produto) aprox. | 1550 mm |
| Peso líquido aprox. | 1810 kg |
| Áreas de trabalho | |
| Altura máxima | 230 mm |
| Largura máx. | 1560 mm |
| Diâmetro de oscilação acima da base da máquina | 460 mm |
| Diâmetro de oscilação na ponte da cama | 690 mm |
| Diâmetro de oscilação acima da corrediça de aplainamento | 270 mm |
| Comprimento de viragem na ponte da cama | 240 mm |
| Largura da cama | 300 mm |
| Equipamento | |

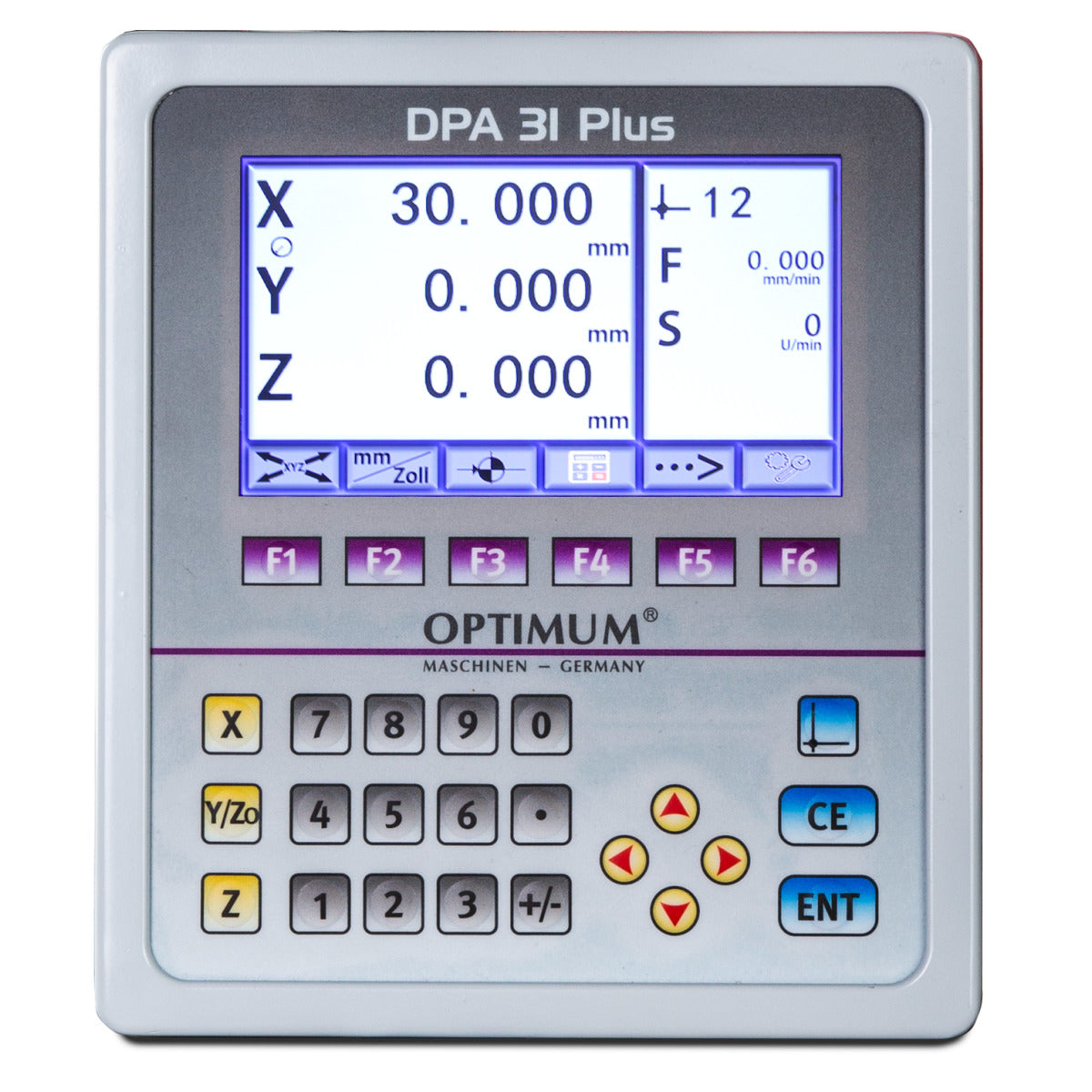

| Indicador digital de posição | DPA 31 Plus |
| Gama de velocidades | |
| Número de mudanças | 12 |
| Gama de velocidades | 25 - 2000 min¯¹ |
| Dados eléctricos | |
| Potência do motor de acionamento | 5,5 kW |
| Tensão de alimentação | 400 V |
| Frequência da rede eléctrica | 50 Hz |
| Valor nominal total | 5,8 kW |
| Sistema de lubrificação de arrefecimento | |
| Potência da bomba de refrigeração do sistema de lubrificação de arrefecimento | 125 W |
| Fuso | |
| Mandril do fuso | Camlock DIN ISO 702-2 N.º 6 |
| Furo do fuso | 58 mm |
| Altura máxima do suporte da ferramenta | 25 mm |
| Cone do fuso | MT 6 |
| Cabeçote móvel | |
| Mandril do cabeçote móvel | MT 4 |
| Curso da fresa do cabeçote móvel | 130 mm |
| Diâmetro da fresa do cabeçote móvel | 60 mm |
| Passos | |
| Passo métrico | 0,1 - 14 mm/rev |
| Número de passos métricos | 41 |
| Passo imperial | 112 - 2 Gg/1" |
| Número de passos imperiais | 41 |
| Passo diametral | 4 - 112 DPI |
| Número de passos diametrais | 50 |
| Passo de rosca modular | 0,1 - 7 mm/rev |
| Número de passos de rosca modulares | 34 |
| Deslocação | |
| Deslocação da corrediça superior | 125 mm |
| Deslocação da corrediça transversal | 285 mm |
| Curso do selim do carro | 1305 mm |
| Alimentação | |
| Gama de avanço longitudinal | 0,031 - 1,7 mm/rot |
| Número de avanços longitudinais | 42 |
| Gama de avanços planos | 0,014 - 0,784 mm/rot |
| Número de avanços planos | 42 |
