Não esquecer o Bucha do torno! Categoria: Optimum - Equipamentos
- Guias do eixo Z temperadas e rectificadas
- Corrediça maquinada com precisão
- Concentricidade garantida da ponta do fuso melhor que 0,015 mm
- Suporte do fuso Camlock DIN ISO 702-2 No. 5
- Volantes desacoplados e testados de acordo com a norma EN 23125
- Tampa do parafuso de avanço
- Todas as guias podem ser ajustadas por meio de chavetas
- Rotação direita/esquerda comutável no carro da mesa
- Eletrónica de segurança de dois canais
- Interruptor com cálculo do ciclo de vida, testado de acordo com a norma EN ISO 13849
- Rodas dentadas de funcionamento suave, temperadas e rectificadas
- O fuso principal funciona em banho de óleo
- Ajuste rápido, fácil e sem ferramentas através da alavanca de aperto
- Volantes com escala fina ajustável de 0,04 / 0,02 mm
- Volantes desacoplados e testados de acordo com a norma EN 23125
- Volantes de segurança com função de desacoplamento nos eixos X e Z
- Bancada prismática com nervuras pesadas, temperada por indução e rectificada com precisão

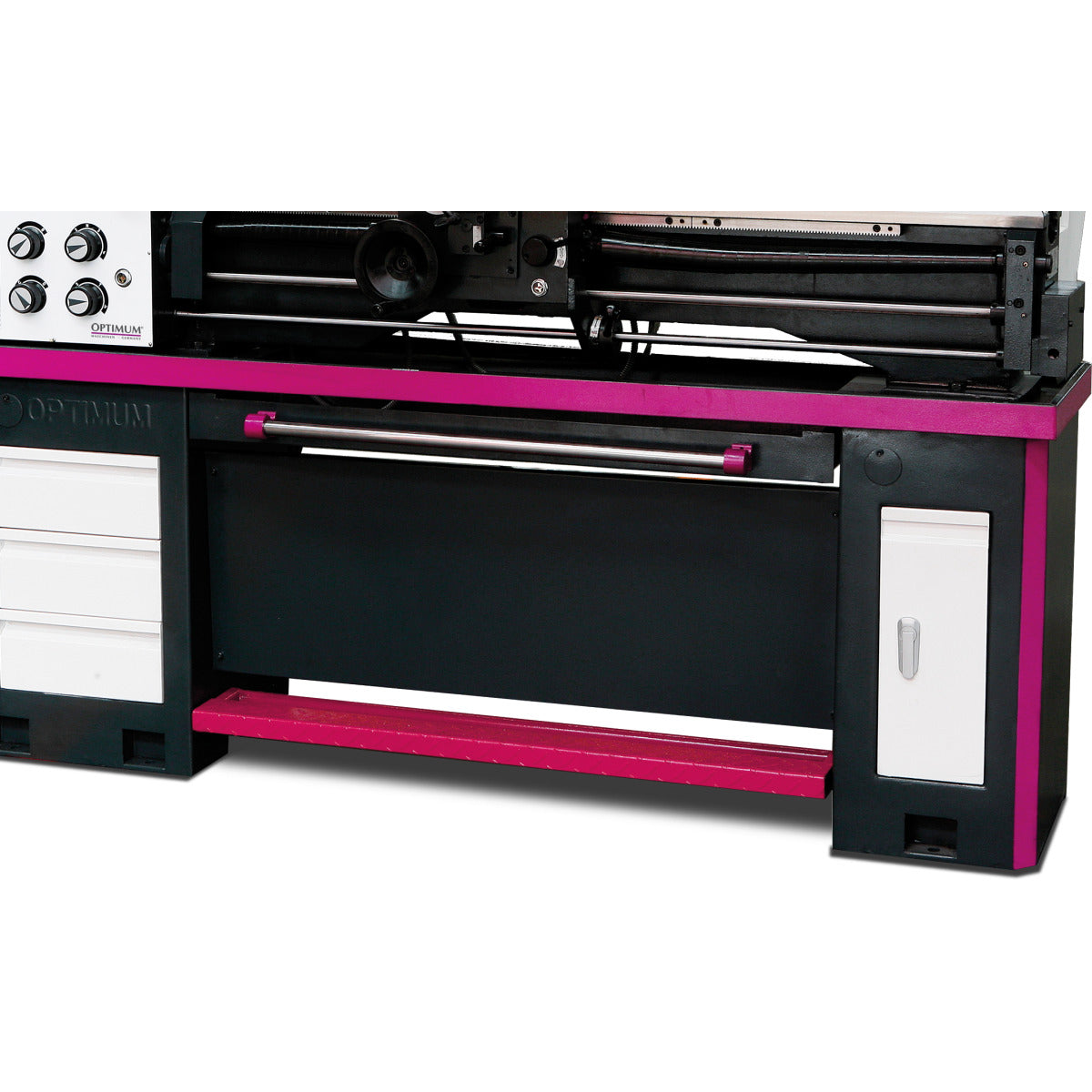

- Base da máquina com compartimentos para ferramentas em ambos os lados
- Interruptor de proteção do motor, interrutor principal bloqueável
- Suporte quádruplo em aço
- Dispositivo de paragem de emergência com controlo de pé
- Lâmpada LED da máquina integrada na proteção das aparas
Conteúdo de entrega
- Passagem de luneta fixa máx. Ø 100 mm
- Passagem da luneta de correr máx. Ø 95 mm
- Luz LED para máquina
- Manga de redução MK 6 / MK 3
- Dois pontos de centragem fixos MK 3
- Porta-ferramentas quádruplo
- Conjunto de mudanças
- Subestrutura
- Primeiro enchimento da máquina com óleo de qualidade
- ferramenta de trabalho
Não esquecer o Bucha do torno! Categoria: Optimum - Equipamentos
| Dimensões e pesos | |
|---|---|
| Comprimento (produto) aprox. | 1930 mm |
| Largura/profundidade (produto) aprox. | 725 mm |
| Altura (produto) aprox. | 1620 mm |
| Peso líquido aprox. | 572 kg |
| Áreas de trabalho | |
| Altura máxima | 180 mm |
| Largura máx. | 980 mm |
| Diâmetro de oscilação acima da base da máquina | 356 mm |
| Diâmetro de oscilação acima da corrediça de aplainamento | 225 mm |
| Comprimento de viragem na ponte da cama | 160 mm |
| Largura da cama | 187 mm |
| Equipamento | |

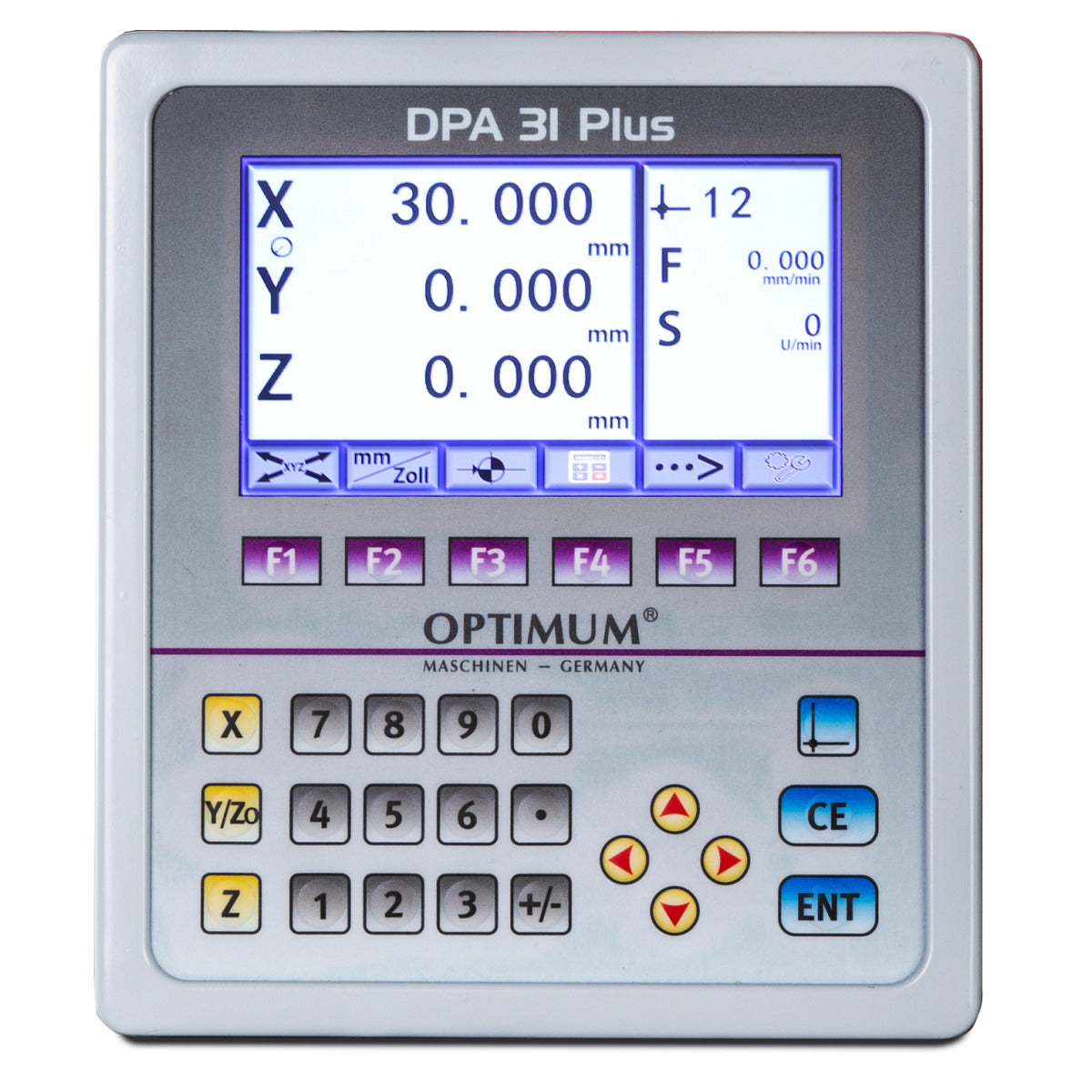

| Indicador digital de posição | DPA 31 Plus |
| Gama de velocidades | |
| Número de mudanças | 8 |
| Gama de velocidades | 70 - 2000 min¯¹ |
| Dados eléctricos | |
| Potência do motor de acionamento | 1,5 kW |
| Tensão de alimentação | 400 V |
| Frequência de rede | 50 Hz |
| Fuso | |
| Mandril do fuso | Camlock DIN ISO 702-2 No. 5 |
| Furo do fuso | 52 mm |
| Altura máxima do suporte da ferramenta | 16 mm |
| Cone do fuso | MT 6 |

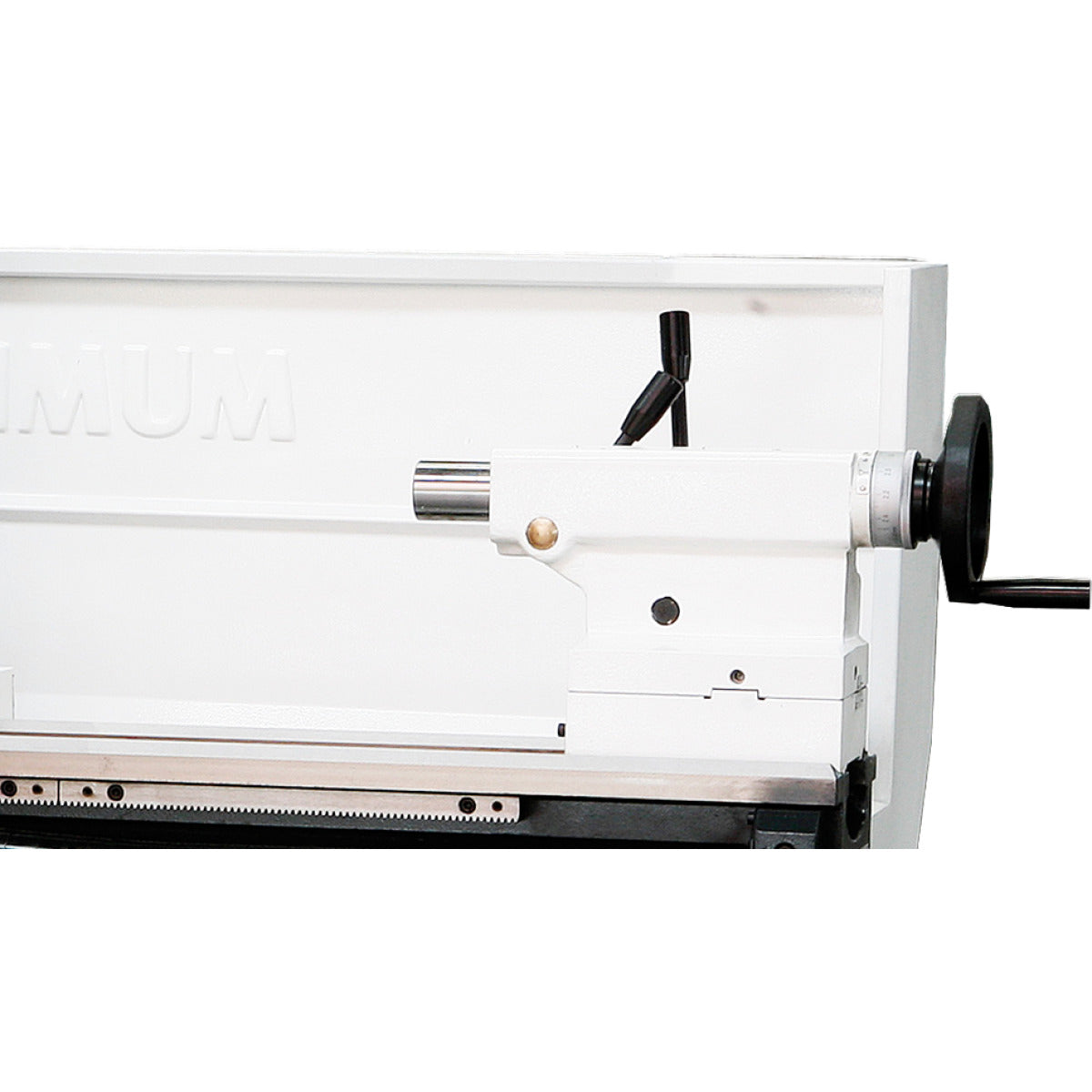

| Cabeçote móvel | |
| Mandril do cabeçote móvel | MK 3 |
| Curso da fresa do cabeçote móvel | 120 mm |
| Diâmetro da fresa do cabeçote móvel | 42 mm |
| Passos | |
| Passo métrico | 0,4 - 7 mm/rev |
| Número de passos métricos | 26 |
| Passo imperial | 56 - 4 Gg/1" |
| Número de passos imperiais | 34 |
| Deslocação | |
| Curso da corrediça superior | 100 mm |
| Deslocação da corrediça transversal | 170 mm |
| Curso do selim do carro | 840 mm |
| Alimentação | |
| Gama de alimentação longitudinal | 0,052 - 1,392 mm/rot |
| Número de avanços longitudinais | 32 |
| Gama de avanços planos | 0,014 - 0,38 mm/rot |
| Número de avanços planos | 32 |
