Variantes do Produto
Descrição
Conteúdo de entrega
- Processamento preciso
- Motor potente e sem manutenção

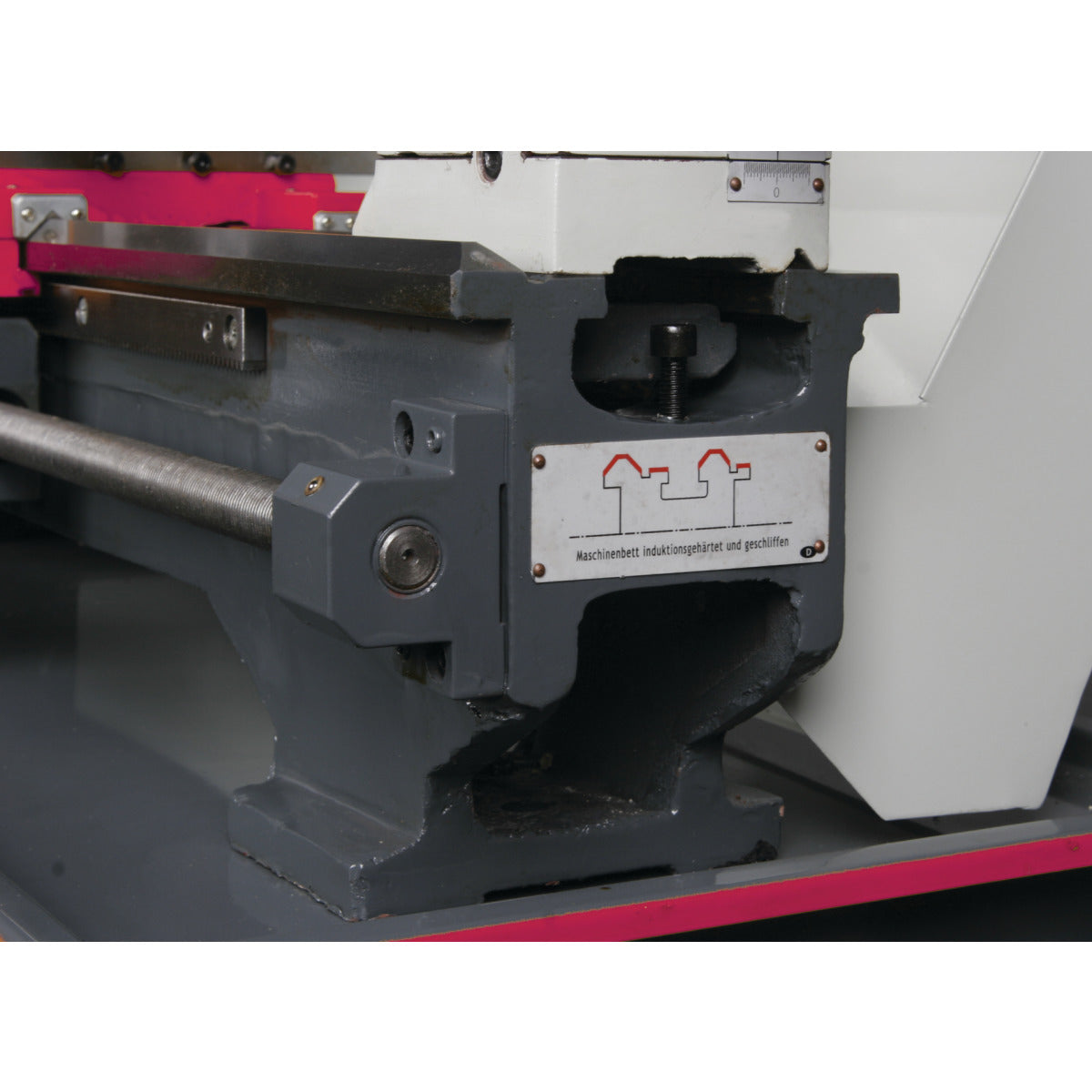

- Cama prismática com nervuras pesadas em ferro fundido cinzento, endurecida indutivamente e rectificada com precisão
- Engrenagem de alimentação de funcionamento suave com engrenagens arredondadas que funcionam em banho de óleo
- Guia do eixo Z temperada e rectificada
- Concentricidade garantida da ponta do fuso melhor que 0,009 mm
- Concentricidade no Bucha do torno melhor que 0,04 mm
- Acionamento automático longitudinal / parafuso de avanço
- Parafuso de avanço para corte de roscas ou torneamento longitudinal automático
- Porta-ferramentas quádruplo
- Todas as guias podem ser ajustadas por tiras de cunha
- Rotação direita/esquerda no painel de controlo comutável
- Fuso principal endurecido montado em rolamentos de rolos cónicos de precisão ajustáveis
- Rolamentos de rolos cónicos de qualidade P5
- Nariz do fuso endurecido com furo do fuso de Ø 26 mm
- Fusos trapezoidais laminados
- Proteção contra aparas no carro superior
- Corrediça superior sobre corrediça transversal deslizante

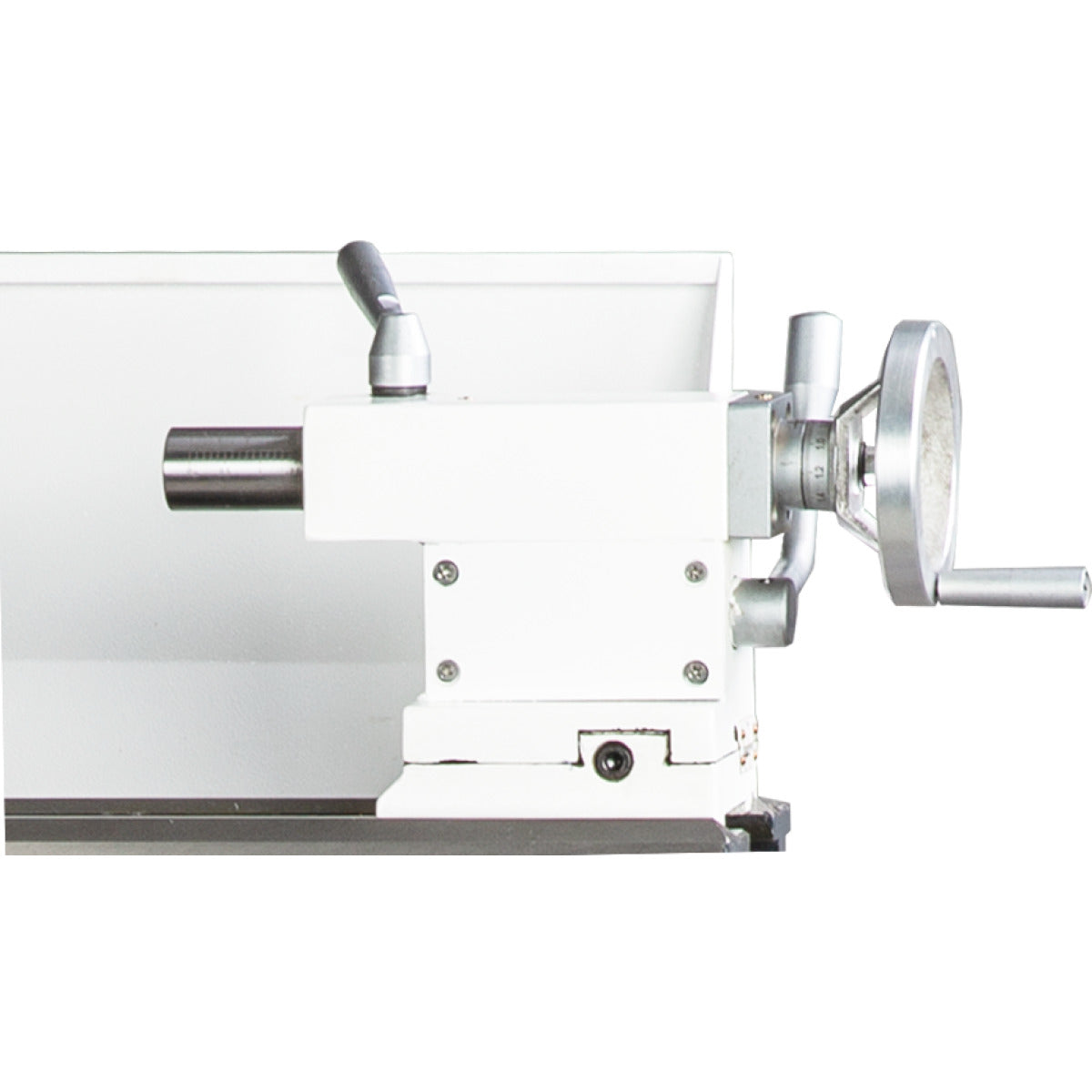

- Cabeçote móvel para torneamento cónico ± 5 mm ajustável
- Cabeçote móvel e volante com escala fina ajustável de 0,02 mm
- Ajuste rápido, fácil e sem ferramentas através de uma alavanca de aperto
- Parafuso de avanço armazenado em dois rolamentos sinterizados
- Conjunto de mudança de engrenagens para corte de roscas incluído no fornecimento standard
- Volantes no carro com escala fina ajustável 0,04 / 0,01 mm
- rolamento axial
- Bucha de 3 maxilas no âmbito do fornecimento padrão
- Interruptor de impacto de paragem de emergência
- Totalmente equipada, permitindo que o utilizador seja produtivo imediatamente após a colocação em funcionamento
- Mudança de velocidade facilmente ajustável através de potenciómetro

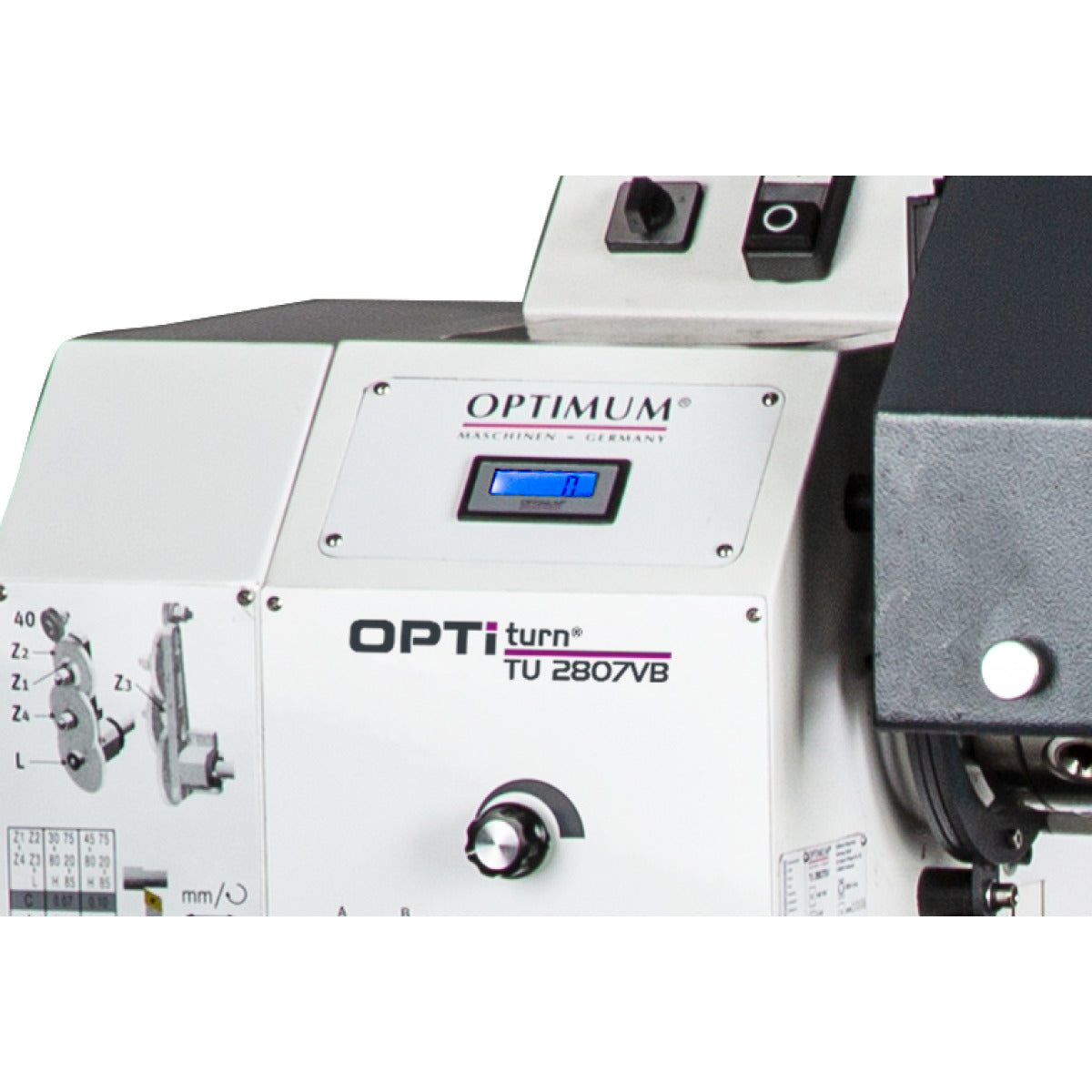

- Indicação digital da velocidade
- Filtro EMC classe C1
Conteúdo de entrega
- Bucha de torno de três mandíbulas Ø 125 mm, fixação cêntrica
- Ponto de centragem fixo MK 2 e MK 4
- Suporte quádruplo em aço 12 mm
- Ferramenta de torno HSS

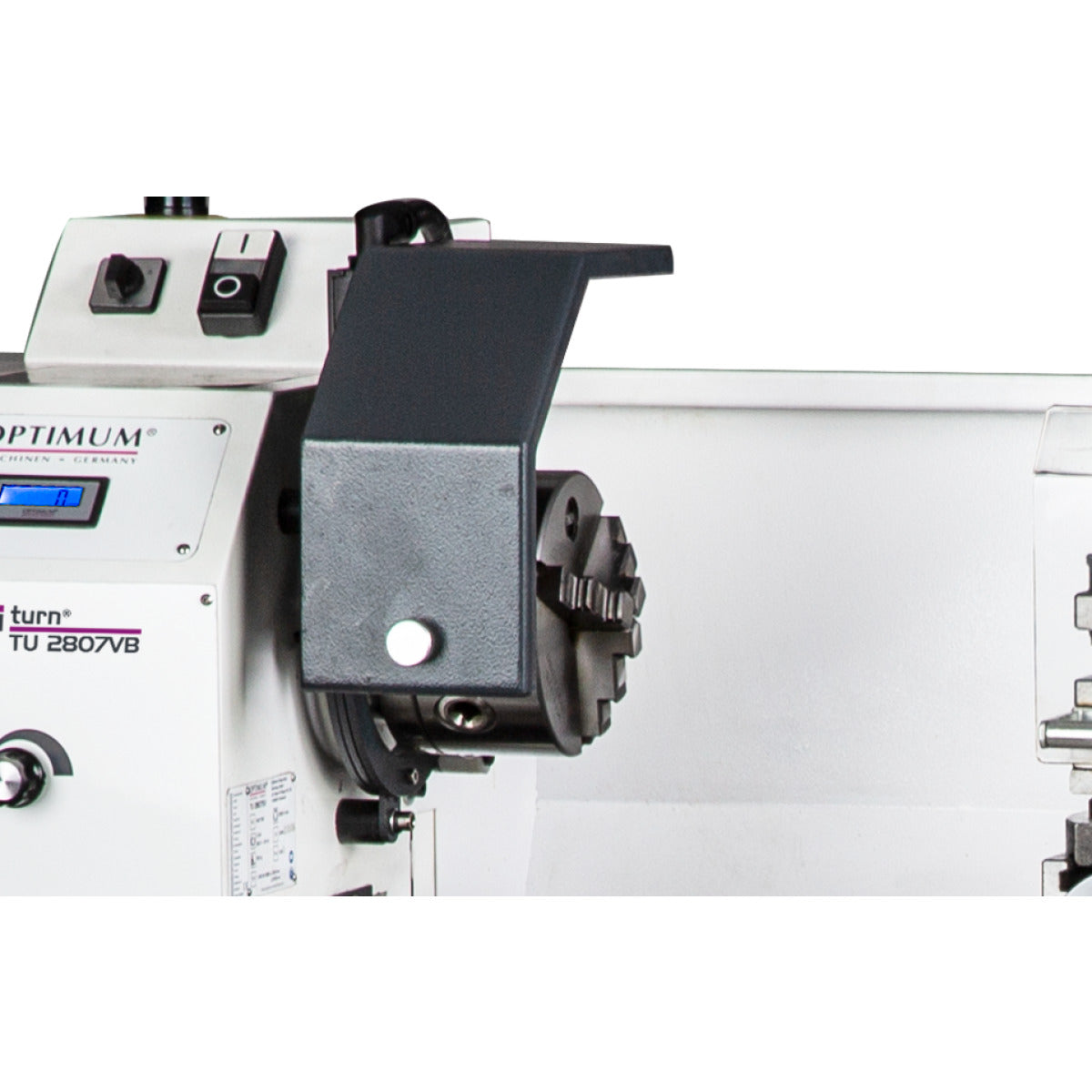

- Anteparo
- Bandeja de recolha de aparas
- Conjunto de mudança de engrenagem
- Ferramenta de acionamento
| Dimensões e pesos | |
|---|---|
| Comprimento (produto) aprox. | 1370 mm |
| Largura/profundidade (produto) aprox. | 660 mm |
| Altura (produto) aprox. | 440 mm |
| Peso líquido aprox. | 188 kg |
| Áreas de trabalho | |
| Altura máxima | 140 mm |
| Largura máx. | 700 mm |
| Diâmetro de oscilação acima da base da máquina | 266 mm |
| Diâmetro de oscilação acima da corrediça de aplainamento | 170 mm |
| Largura da cama | 180 mm |
| Gama de velocidades | |
| Controlo de velocidade | ajustável eletronicamente |
| Número de velocidades | 2 |
| Gama de velocidades | 150 - 2500 min¯¹ |
| Dados eléctricos | |
| Potência do motor de acionamento | 1,1 kW |
| Tensão de alimentação | 230 V |
| Frequência de rede | 50 Hz |
| Fuso | |
| Mandril do fuso | cónico curto |
| Furo do fuso | 26 mm |
| Altura máxima do porta-ferramentas | 12 mm |
| Cone do fuso | MT 4 |
| Cabeçote móvel | |
| Mandril do cabeçote móvel | MT 3 |
| Curso da fresa do cabeçote móvel | 85 mm |
| Diâmetro da fresa do cabeçote móvel | 30 mm |
| Passos | |
| Passo métrico | 0,2 - 3,5 mm/rot |
| Número de passos métricos | 18 |
| Passo imperial | 56 - 8 Gg/1" |
| Número de passos imperiais | 21 |
| Deslocação | |
| Curso da corrediça superior | 60 mm |
| Deslocação da corrediça transversal | 160 mm |
| Deslocação do selim do carro | 580 mm |
| Alimentação | |
| Gama de avanço longitudinal | 0,07 - 0,4 mm/rot |
| Número de avanços longitudinais | 6 |
