Descrição
SINUMERIK 828D
Alta tecnologia para a classe
compacta A utilização de duas ferramentas que operam de forma independente torna possível o torneamento de 4 eixos - corte equilibrado. As novas funções incluem capacidade multicanal com o ShopTurn, o que permite, entre outras coisas, a sincronização de programas com o programSYNC. O novo software oferece a opção de executar dois canais simultaneamente em máquinas de torneamento e retificação. Controlo
CNC SINUMERIK O Sinumerik 828D Basic define padrões em todos os aspetos do desempenho de usinagem. Seja em precisão e velocidade, redução de tempos de ciclo ou eficiência energética e segurança - o SINUMERIK dita o ritmo.
Comunicação
SEGURANÇA Integrada – configuração com a porta aberta
Conteúdo de entrega
- Conceção resistente
- Design compacto
- Braço de medição Renishaw para medição manual de ferramentas
- Todo o design da base possui numerosas nervuras de reforço otimizadas por análise de elementos finitos, garantindo elevada rigidez, melhor dissipação de calor (simetria térmica) e uma maquinação mais precisa

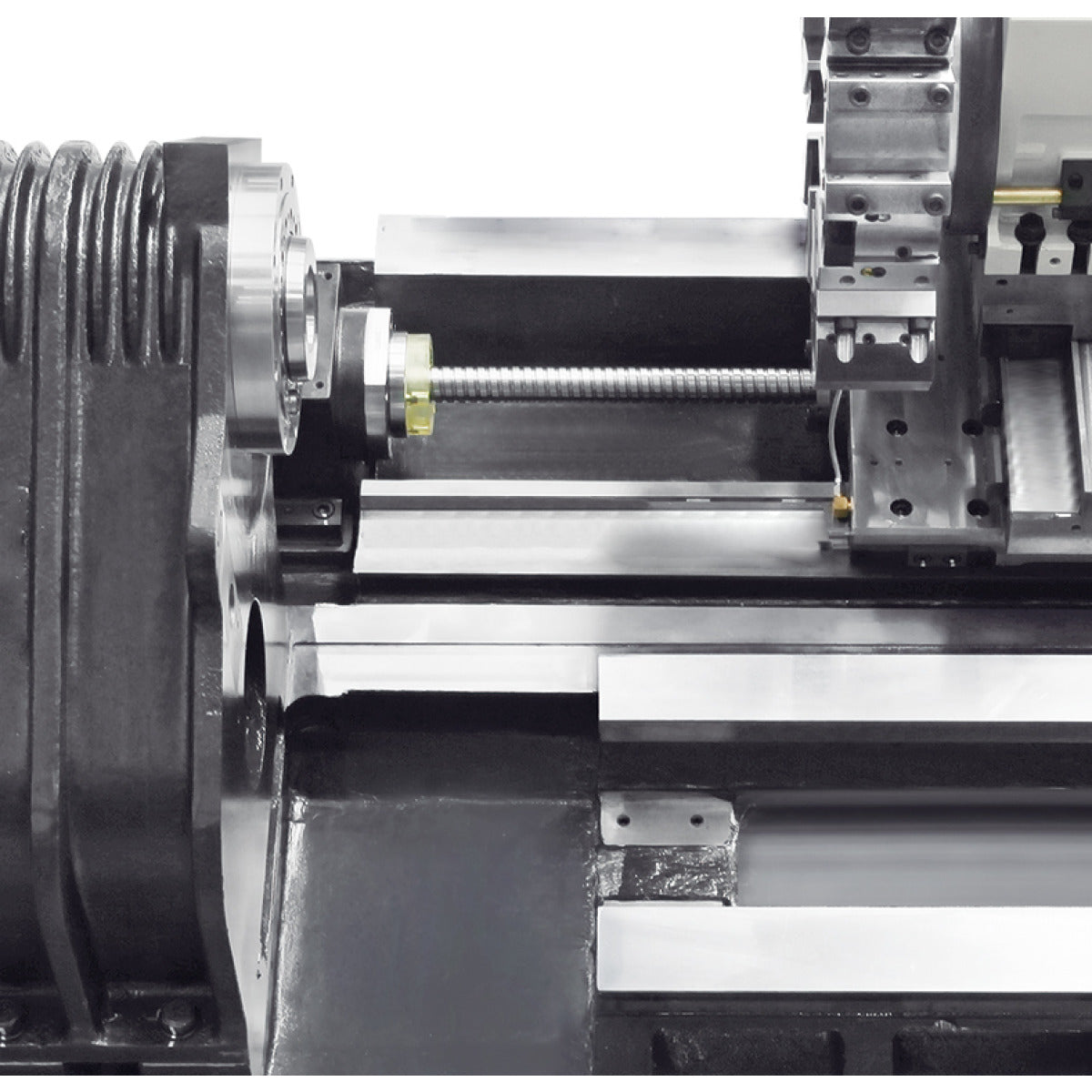

- Parafuso de esferas com precisão, rigidez e resistência ao calor melhoradas.
- Servomotores Siemens em todos os eixos
- Todos os servomotores com encoder integrado para máxima precisão
- O motor está localizado na lateral da máquina e evita a transferência de calor e as vibrações causadas pelo motor
- Codificador diretamente no fuso principal para maior precisão
- Design da base inclinada a 30° para diâmetros de usinagem particularmente grandes
- Melhor fluxo de aparas sem obstruções para a bandeja de aparas
- Mandril hidráulico de três garras para torno, Ø 250 mm, com garras macias

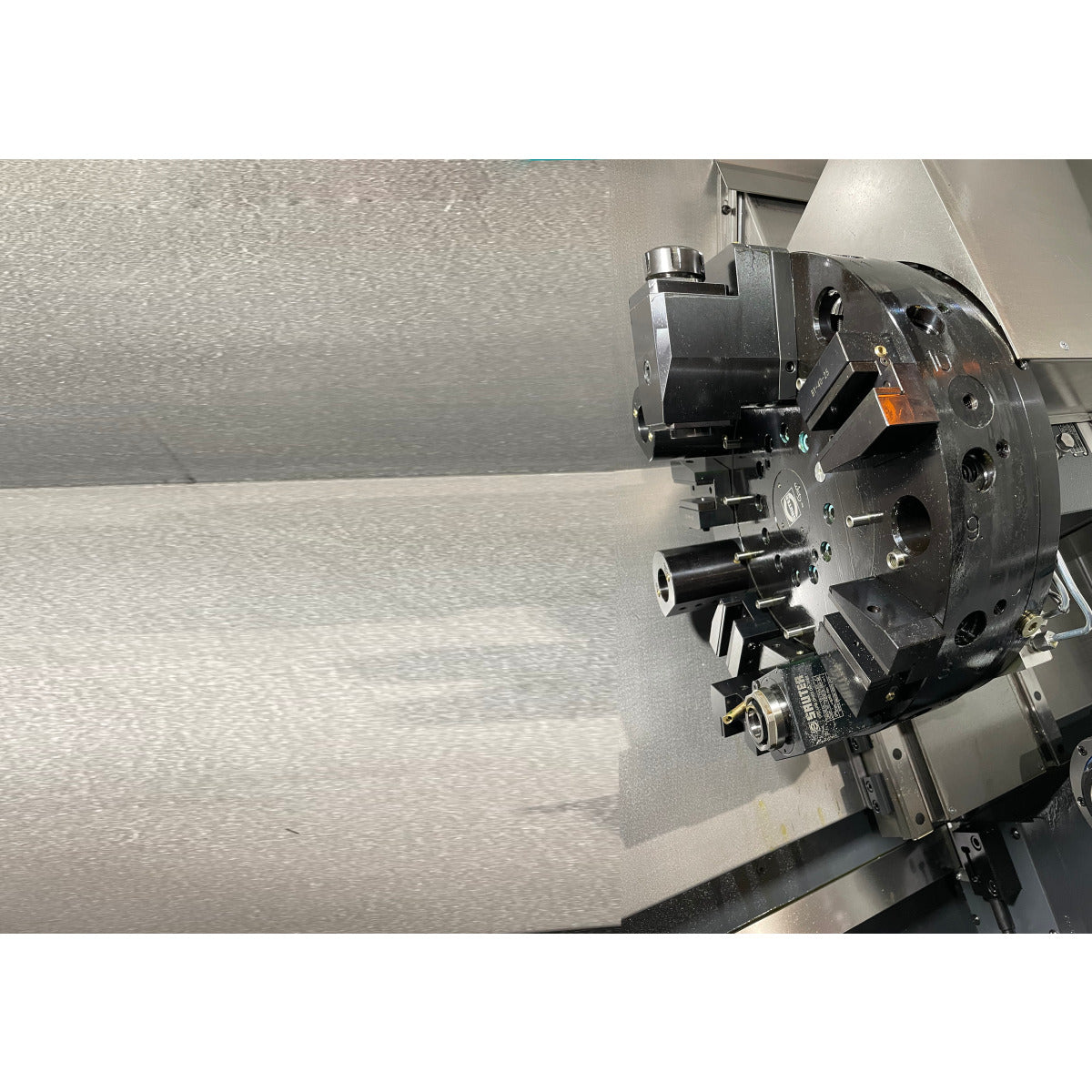

- Trocador de ferramentas Sauter VDI 40 com 12 posições de ferramentas e ferramentas motorizadas
- As guias lineares garantem uma longa vida útil graças à máxima rigidez estática e dinâmica
- Dispositivo para medição manual de ferramentas

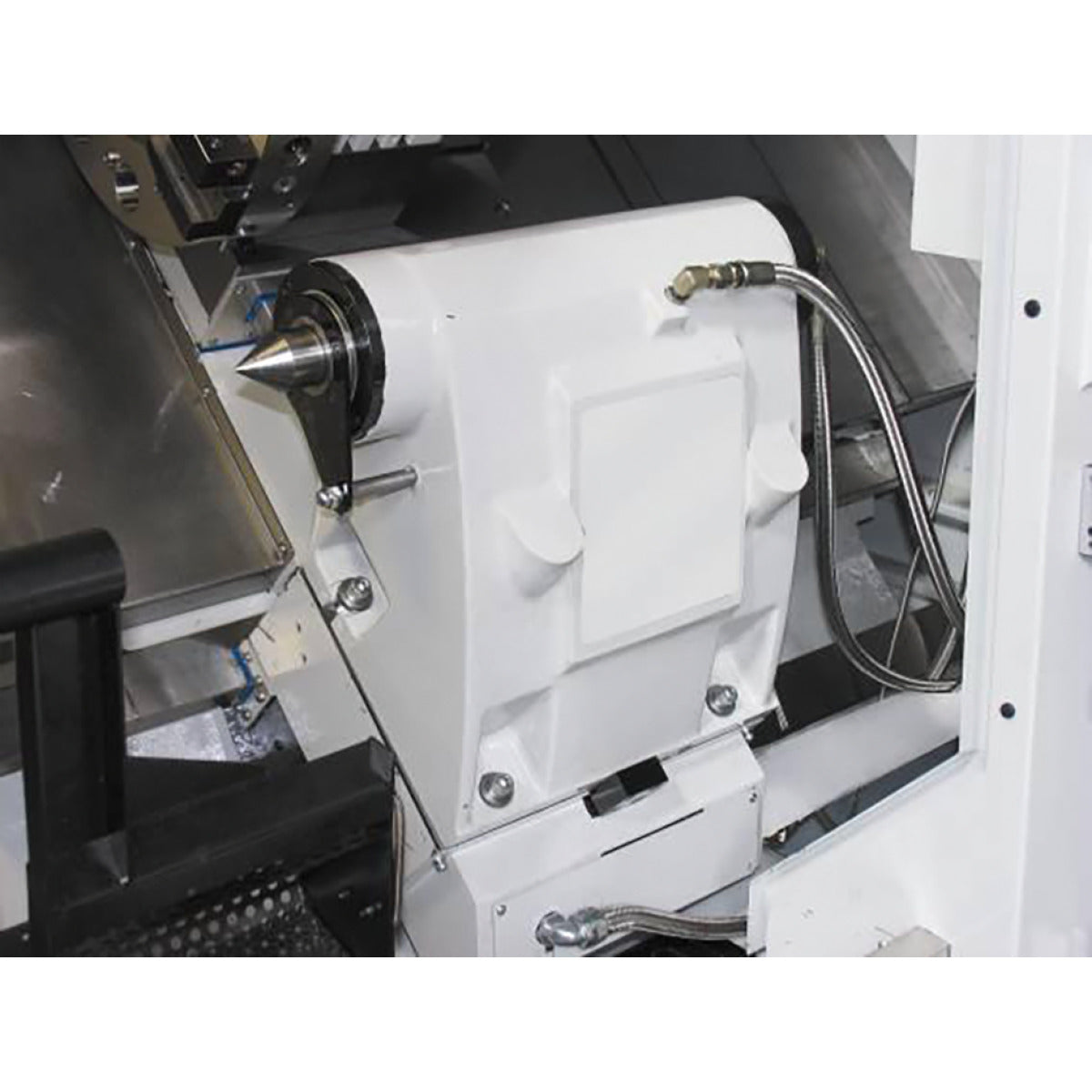

- Contraponto com cano hidráulico
- Sistema de ar condicionado
- Volante eletrónico portátil com interruptor de ativação e interruptor de paragem de emergência facilita significativamente a execução de programas
- O transportador de aparas do tipo correia garante uma remoção eficiente das aparas
- Luz de trabalho para iluminação completa da área de trabalho
- Dispositivo de refrigeração com pistola de limpeza
- RJ45, interface de alimentação
- EMC (compatibilidade eletromagnética)
- Pacote adicional de responsabilidade por defeitos de material da SIEMENS e serviço gratuito online/no local OSS Plus
- Contrato de manutenção de 1 ano Básico incluído em D/A/CH
SINUMERIK 828D
Alta tecnologia para a classe
compacta A utilização de duas ferramentas que operam de forma independente torna possível o torneamento de 4 eixos - corte equilibrado. As novas funções incluem capacidade multicanal com o ShopTurn, o que permite, entre outras coisas, a sincronização de programas com o programSYNC. O novo software oferece a opção de executar dois canais simultaneamente em máquinas de torneamento e retificação. Controlo
CNC SINUMERIK O Sinumerik 828D Basic define padrões em todos os aspetos do desempenho de usinagem. Seja em precisão e velocidade, redução de tempos de ciclo ou eficiência energética e segurança - o SINUMERIK dita o ritmo.
Comunicação
- Interfaces frontais: USB 2.0, Ethernet RJ45, cartão Compact Flash (CF)
- As 8 teclas de função horizontais e as 8 verticais permitem-lhe aceder a todos os ecrãs de operação com apenas alguns toques
- Teclado QWERTY completo
- Teclas físicas com película protetora
- Classe de proteção IP65
SEGURANÇA Integrada – configuração com a porta aberta
- A segurança funcional também protege contra custos elevados! A segurança
das máquinas e dos sistemas não é importante apenas porque é necessário cumprir regulamentos rigorosos. Quando tudo funciona em segurança, beneficia de poupança de tempo na engenharia, maior disponibilidade do sistema e maior segurança do investimento.
- Ecrã a cores de 10,4"
- Formato 4:3
- Software SINUMERIK Operate intuitivo
- PPU 271 SW 24
- 3 MB de memória CNC
- Tempo de mudança de bloco de 3 ms
- 50 Look Ahead
- 128 ferramentas
- Segurança integrada
- Detecção e usinagem de material residual
- Programação de etapas de trabalho no ShopMill
- Gestão de unidades de rede
- Simulação 3D
- Co-desenho
- 12 meses; n.º de artigo 3589020
- 24 meses; n.º de artigo 3589021
- 36 meses; n.º de artigo 3589022
Conteúdo de entrega

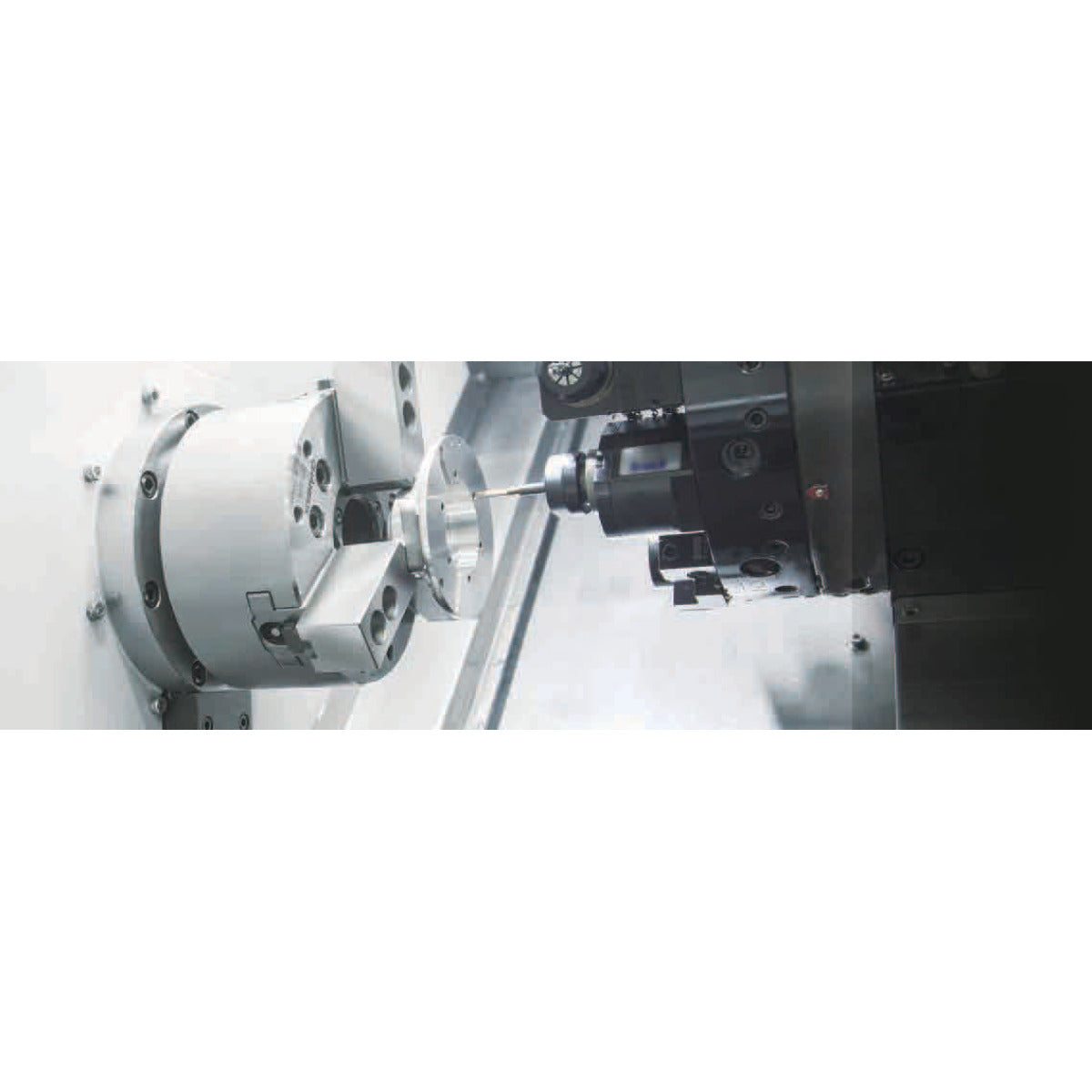

- Ferramentas acionadas por porta-ferramentas axiais
- Ferramentas acionadas por porta-ferramentas radiais
- Suporte de barras de Buchaar
- Porta-ferramentas de diâmetro externo
- Porta-ferramentas de faceamento
- Barra de Buchaar Ø 20mm
- Barra de Buchaar Ø 25mm
- Barra de Buchaar Ø 32 mm
| Dimensões e pesos | |
|---|---|
| Comprimento (produto) aprox. | 5040 mm |
| Largura/profundidade (produto) aprox. | 1880 mm |
| Altura (produto) aprox. | 1840 mm |
| Peso líquido aprox. | 4600 kg |
| Áreas de trabalho | |
| Diâmetro do mandril do torno | 500 mm |
| Comprimento de torneamento | 1250 mm |
| Diâmetro de oscilação acima da base da máquina | 660 mm |
| Diâmetro de oscilação acima da corrediça de aplainamento | 480 mm |
| Eixo C (opção de fábrica) | |
| Precisão angular do eixo C (opção de fábrica) | 51 " |
| Precisão de repetição do eixo C (opção de fábrica) | 20 " |
| Binário do motor | |
| Binário do motor do eixo X | 12 Nm |
| Binário do motor do eixo Z | 12 Nm |
| Gama de velocidades | |
| Gama de velocidades | 30 - 3500 min¯¹ |
| Velocidade de movimento rápido | |
| Velocidade de deslocação rápida do eixo X | 24 m/min |
| Velocidade de deslocação rápida do eixo Z | 30 m/min |
| Dados eléctricos | |
| Tensão de alimentação | 400 V |
| Frequência de rede | 50 Hz |
| Sistema hidráulico | |
| Potência do motor do sistema hidráulico | 2,2 kW |
| Capacidade do depósito do sistema hidráulico | 36 l |
| Sistema de lubrificação de arrefecimento | |
| Potência da bomba de refrigeração do sistema de lubrificação de arrefecimento | 0,7 kW |
| Capacidade do depósito do sistema de lubrificação de arrefecimento | 320 l |
| Pressão de funcionamento do sistema de lubrificação de arrefecimento | 1,8 bar |
| Dados da máquina | |
| Diâmetro de passagem do mandril | 74 mm |
| Cama inclinada | 30 ° |
| Passagem do mandril (opção ex works) | 90 mm |
| Fuso | |
| Mandril do fuso | A2-8 |
| Mandril de torno hidráulico do fuso | 250 mm |
| Furo do fuso principal | 86 mm |
| Furo do fuso (opção ex works) | 103 mm |
| Velocidade do fuso (opção ex works) | 30 - 3000 min¯¹ |
| Cabeçote móvel | |
| Mandril do cabeçote móvel | MT 5 |
| Curso da fresa do cabeçote móvel | 100 mm |
| Diâmetro da fresa do cabeçote móvel | 100 mm |
| Curso | |
| Curso do eixo X | 280 mm |
| Curso do eixo Z | 1280 mm |
| Eixo vertical | |
| Potência do motor de acionamento do fuso vertical em funcionamento contínuo S1 | 15 kW |
| Saída do motor de acionamento do fuso vertical S6-30 % de operação | 19,5 kW |
| Binário do motor de acionamento do fuso vertical | 268 Nm |
| Binário do motor de acionamento do fuso vertical S6-30 % de funcionamento | 349 Nm |
| Força de alimentação | |
| Força de alimentação do eixo X | 8,4 kN |
| Força de alimentação do eixo Z | 6,7 kN |
| Torre | |
| Tipo de trocador de ferramentas | Sauter VDI 40 |
| Número de ranhuras de ferramentas do trocador de ferramentas | 12 |
| Potência do motor de acionamento do trocador de ferramentas | 4,8 kW |
| Velocidade máxima permitida do trocador de ferramentas no acoplamento da ferramenta | 4000 min¯¹ |
| Binário máximo do trocador de ferramentas | 20 Nm |
| Ligações eléctricas | |
| Valor nominal total | 35 kVA |
| Eixo X | |
| Precisão de repetição do eixo X | ± 0,004 mm |
| Precisão de posicionamento no eixo X | ± 0,008 mm |
| Eixo Z | |
| Precisão de repetição do eixo Z | ± 0,004 mm |
| Precisão de posicionamento do eixo Z | ± 0,008 mm |
