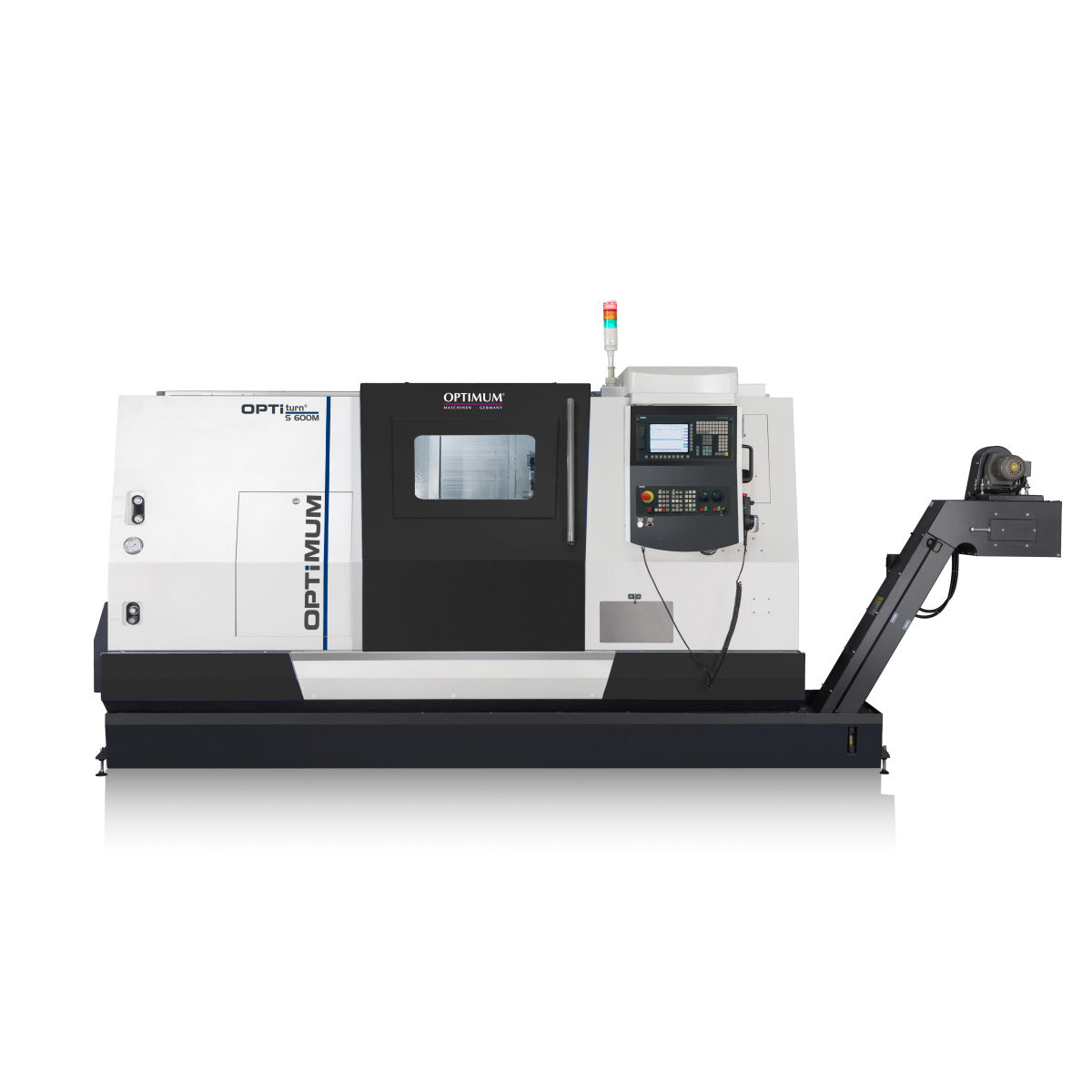

Torno CNC OPTIturn S 600M - Optimum (3515185)

Descrição

• Conceção resistente
• Design compacto
• Braço de medição Renishaw para medição manual de ferramentas
• Todo o design da base possui numerosas nervuras de reforço otimizadas por análise de elementos finitos, garantindo elevada rigidez, melhor dissipação de calor (simetria térmica) e uma maquinação mais precisa
• Parafuso de esferas com precisão, rigidez e resistência ao calor melhoradas.
• Servomotores Siemens em todos os eixos
• Todos os servomotores com codificador integrado para máxima precisão
• O motor está localizado na lateral da máquina e evita a transferência de calor e as vibrações causadas pelo motor.
• Conceção da base inclinada a 45° para diâmetros de maquinagem particularmente grandes
• Melhor fluxo de aparas sem obstruções para o tabuleiro de aparas

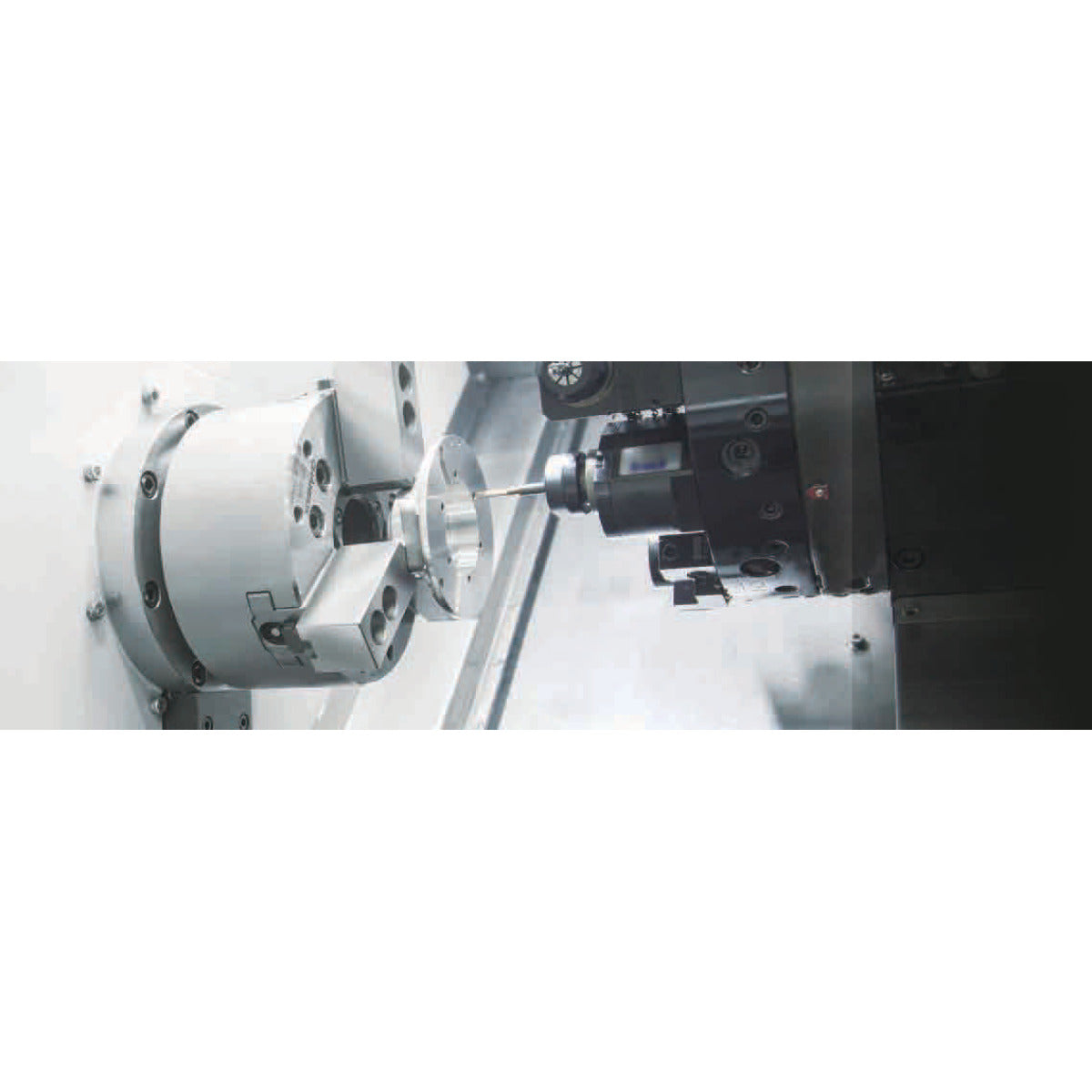

• Mandril hidráulico de três garras para torno, Ø 200 mm
• Trocador de ferramentas Sauter VDI 40 com 8 posições de ferramentas e ferramenta acionada
• Parafusos de esferas endurecidos e retificados com precisão para altas velocidades de avanço rápido em todos os eixos
• As guias lineares dimensionalmente estáveis garantem uma longa vida útil graças à máxima rigidez estática e dinâmica
• Dispositivo para medição manual de ferramentas

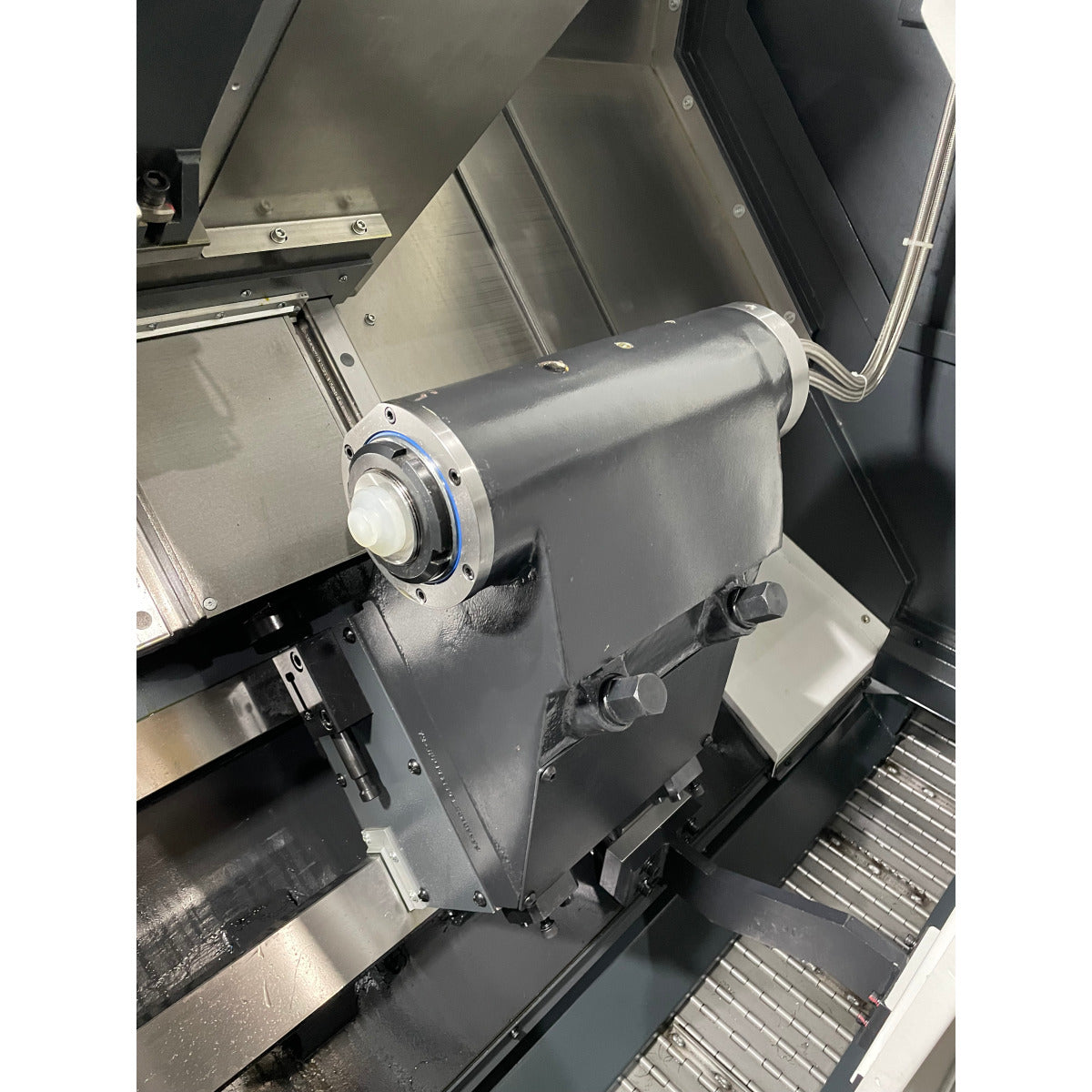

• Contraponto com cano hidráulico
• Permutador de calor
• Volante eletrónico portátil com interruptor de ativação e interruptor de paragem de emergência facilita significativamente a execução de programas
• O transportador de aparas do tipo correia garante uma remoção eficiente das aparas
• Luz de trabalho para iluminação completa da área de trabalho
• Dispositivo de refrigeração com pistola de limpeza
• RJ45, interface de alimentação

Ferramentas Conjunto de fornecimento:

• 2 ferramentas acionadas com porta-ferramentas axial
• Suporte radial para ferramentas motorizadas
• 3 peças Suporte transversal quadrado, versão direita, curto DIN 69880 - B1 30 x 30 x 40
• Suporte transversal quadrado, versão direita, curto DIN 69880 - B1 30 x 20 x 40
• Suporte longitudinal quadrado, versão direita DIN 69880 C1 - 30 x 20 x 70
• Mandril de pinça E2 Ø 20 mm
• Pinça E2 Ø 25 mm
• Pinça E2 Ø 32 mm
• Conjunto de pinças ER 32 (6, 8, 10, 12, 16, 20 mm)

• EMC (compatibilidade eletromagnética)

Detalhes do equipamento

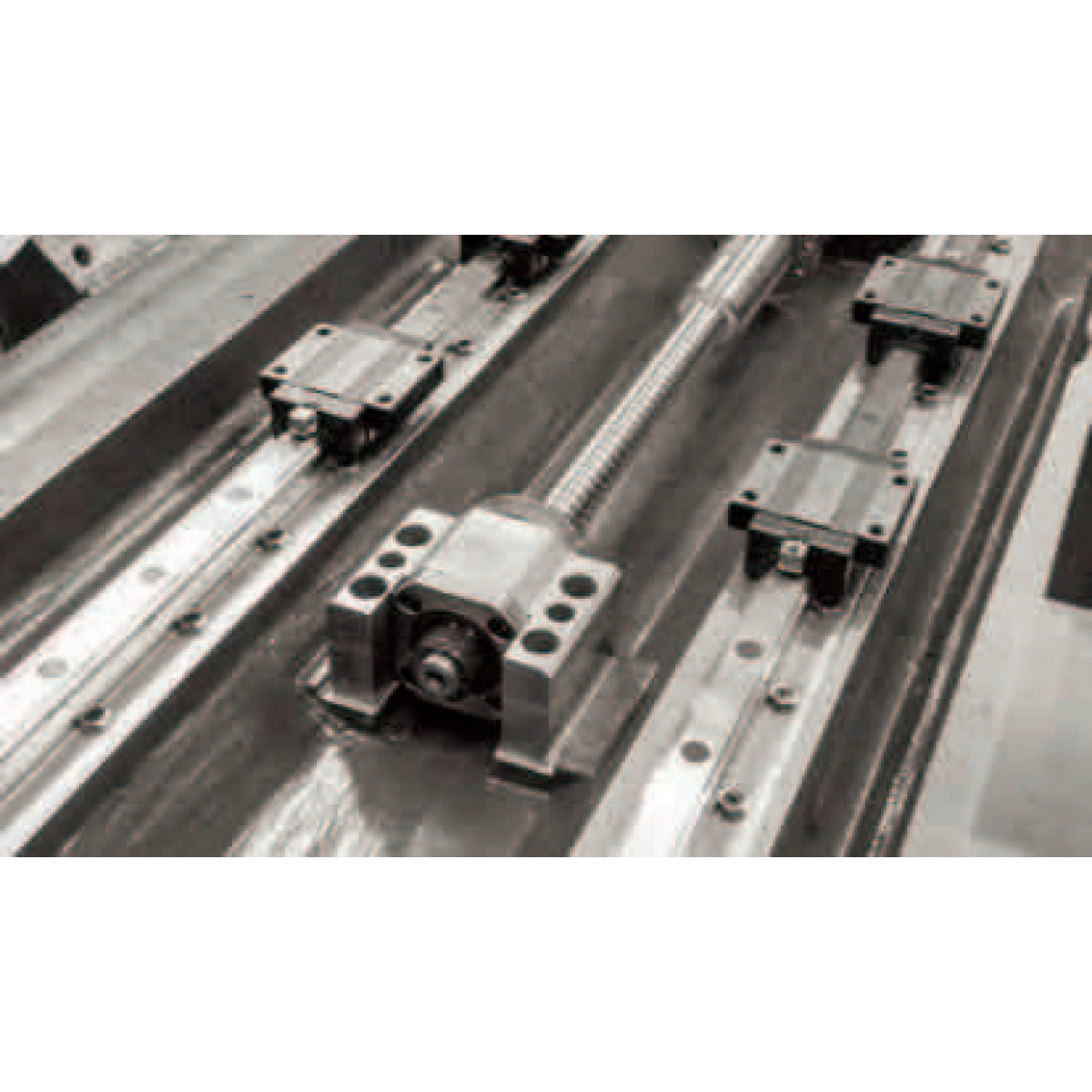

Guia linear

• Rigidez estática e dinâmica máxima
• Elevada precisão de posicionamento
• Movimento suave e sem folga

Fuso

• O fuso principal foi concebido para alta precisão e impressiona pelo seu elevado binário e características de desempenho

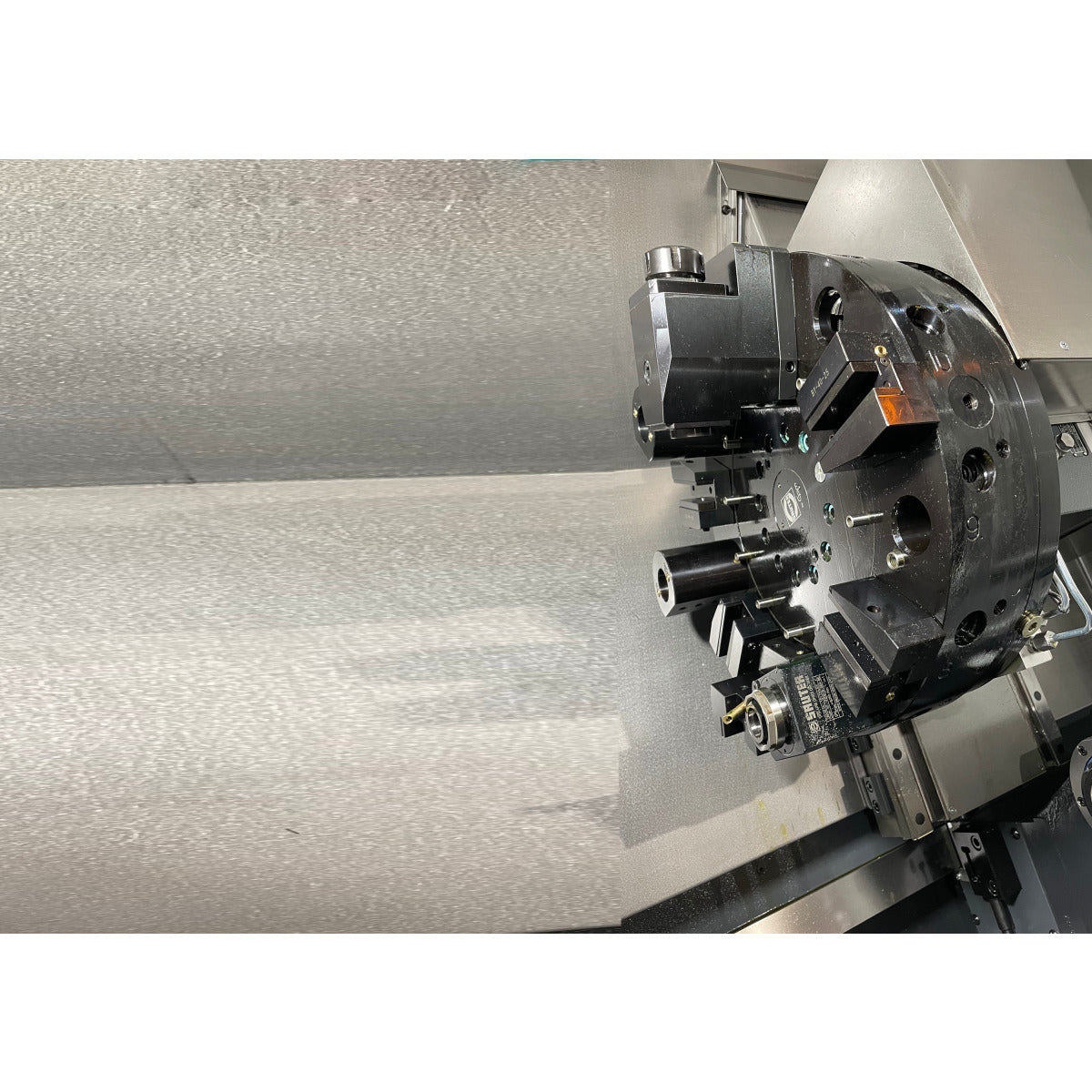

Torreta de ferramentas

• Torreta hidráulica VDI 40
• Todas as 12 estações são acionadas por um motor integrado concebido para velocidades até 4.000 rpm

Componentes e peças fundidas

• Garantem a rigidez

Base da máquina

• Fortemente nervurada
• Inclinação de 45 graus
• Elevada rigidez e durabilidade
• Facilita a remoção de aparas

SINUMERIK 828D
Alta tecnologia para a classe

compacta A utilização de duas ferramentas independentes torna possível o torneamento de 4 eixos - corte equilibrado. As novas funções incluem capacidade multicanal com o ShopTurn, o que permite, entre outras coisas, a sincronização de programas com o programSYNC. O novo software oferece a opção de executar dois canais simultaneamente em máquinas de torneamento e retificação. Controlo
CNC SINUMERIK O Sinumerik 828D Basic define padrões em todos os aspetos do desempenho de usinagem. Seja em precisão e velocidade, redução dos tempos de ciclo ou eficiência energética e segurança - o SINUMERIK dita o ritmo.

Comunicativo

• Interfaces frontais: USB 2.0, Ethernet RJ45, cartão Compact Flash (CF)

16 teclas de função

• As 8 teclas de função horizontais e as 8 verticais permitem-lhe aceder a todos os ecrãs de operação com apenas alguns toques

Fácil de utilizar

• Teclado QWERTY completo
• Teclas físicas com película protetora
• Classe de proteção IP65

SEGURANÇA Integrada – configuração com a porta aberta

• A segurança funcional também protege contra custos elevados! A segurança
  das máquinas e dos sistemas não é importante apenas porque é necessário cumprir regulamentos rigorosos. Quando tudo funciona em segurança, beneficia de poupança de tempo na engenharia, maior disponibilidade do sistema e maior segurança do investimento.

Unidade de controlo PPU 270

• Ecrã a cores de 10,4"
• Formato 4:3
• Software SINUMERIK Operate intuitivo

Software do sistema

• PPU 271 SW 24
• 3 MB de memória CNC
• Tempo de mudança de bloco de 3 ms
• 50 Look Ahead
• 128 ferramentas

Pacote completo

• Segurança integrada
• Detecção e usinagem de material residual
• Programação de etapas de trabalho no ShopMill
• Gestão de unidades de rede
• Simulação 3D
• Co-desenho

Pacote adicional SIEMENS OSS Plus

• 12 meses; n.º de artigo 3589020
• 24 meses; n.º de artigo 3589021
• 36 meses; n.º de artigo 3589022

Informações sobre este pacote adicional e condições para reclamações em: Responsabilidade por Defeitos de Material e Assistência no Local - SiePortal - Siemens WW
Conteúdo de entrega

• 2 peças Ferramentas acionadas por porta-ferramentas axiais
• Ferramentas acionadas por porta-ferramentas radiais
• 3 peças Porta-ferramentas B1
• B3 Porta-ferramentas
• Porta-ferramentas C1
• Pinça E2 Ø 20mm
• Pinça E2 Ø 25mm
• Pinça E2 Ø 32 mm
• Conjunto de pinças ER 32 (6, 8, 10, 12, 16, 20 mm)
