Variantes do Produto
Descrição
Detalhes do equipamento
Guia linear
SINUMERIK 828D
Alta tecnologia para a classe
compacta A utilização de duas ferramentas independentes torna possível o torneamento de 4 eixos - corte equilibrado. As novas funções incluem capacidade multicanal com o ShopTurn, o que permite, entre outras coisas, a sincronização de programas com o programSYNC. O novo software oferece a opção de executar dois canais simultaneamente em máquinas de torneamento e retificação. Controlo
CNC SINUMERIK O Sinumerik 828D Basic define padrões em todos os aspetos do desempenho de usinagem. Seja em precisão e velocidade, redução dos tempos de ciclo ou eficiência energética e segurança - o SINUMERIK dita o ritmo.
Comunicativo
SEGURANÇA Integrada – configuração com a porta aberta
Categoria: Optimum - Equipamentos
- Conceção resistente
- Design compacto

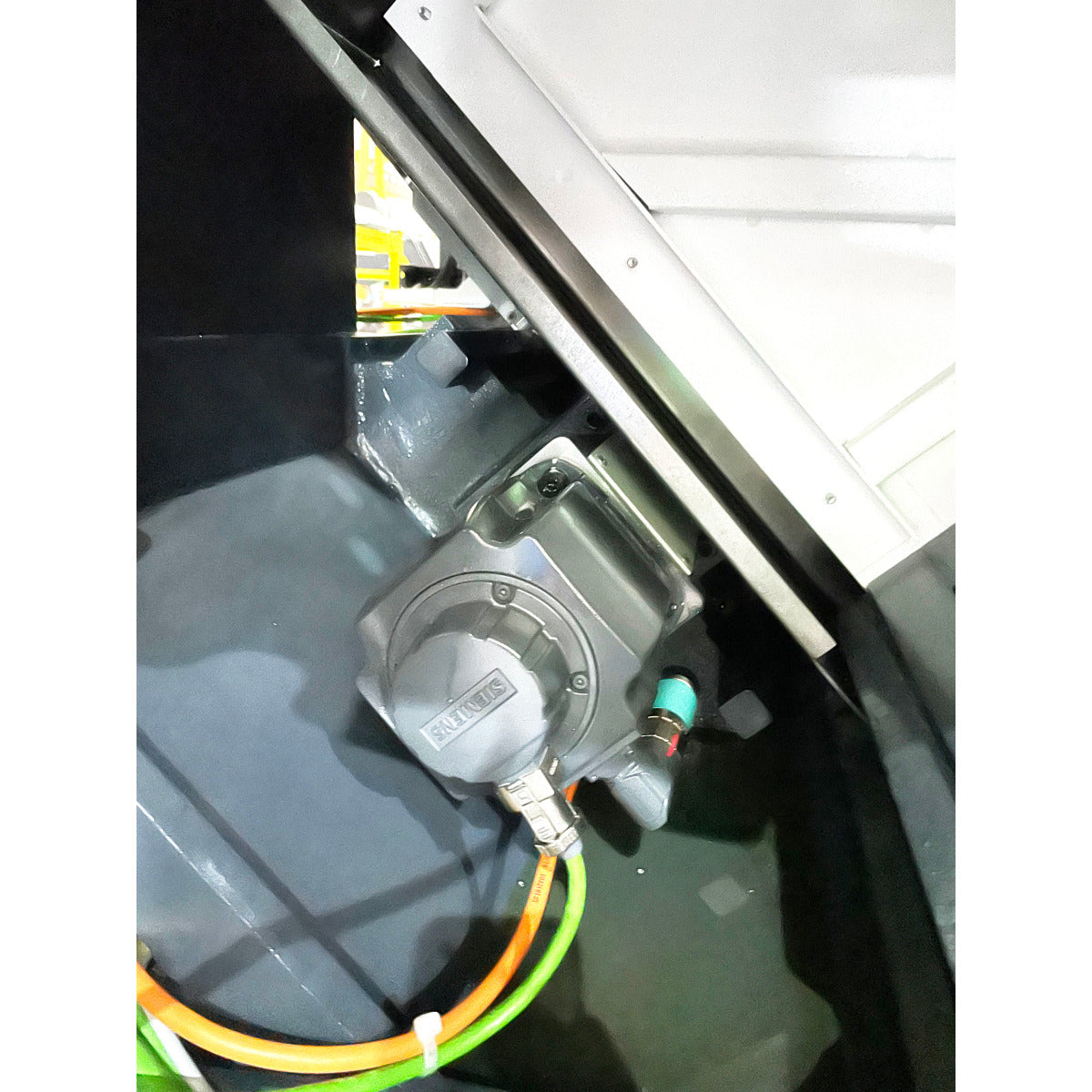

- Servomotores Siemens em todos os eixos
- Braço de medição Renishaw para medição manual de ferramentas
- Todos os servomotores com codificador integrado para máxima precisão
- Conceção da bancada inclinada a 45° para diâmetros de maquinagem particularmente grandes
- Melhor fluxo de aparas sem obstruções para o tabuleiro de aparas
- Porta deslizante fácil de limpar, sem acumulação de aparas
- Controlo giratório: rotação prática para a posição de visualização ideal
- Leitura e regulação convenientes do manómetro
- Janela de acesso na parte frontal do cabeçote: fácil manutenção e reparação
- Janela de inspeção: fácil inspeção dos sistemas hidráulico e pneumático.
- MPG com íman: Fixa-se a qualquer superfície metálica
- Braço de medição Renishaw para medição manual de ferramentas
- Mandril hidráulico de três garras para torno Ø 200 mm
- Trocador de ferramentas hidráulico padrão VDI 40 com 12 posições de ferramentas

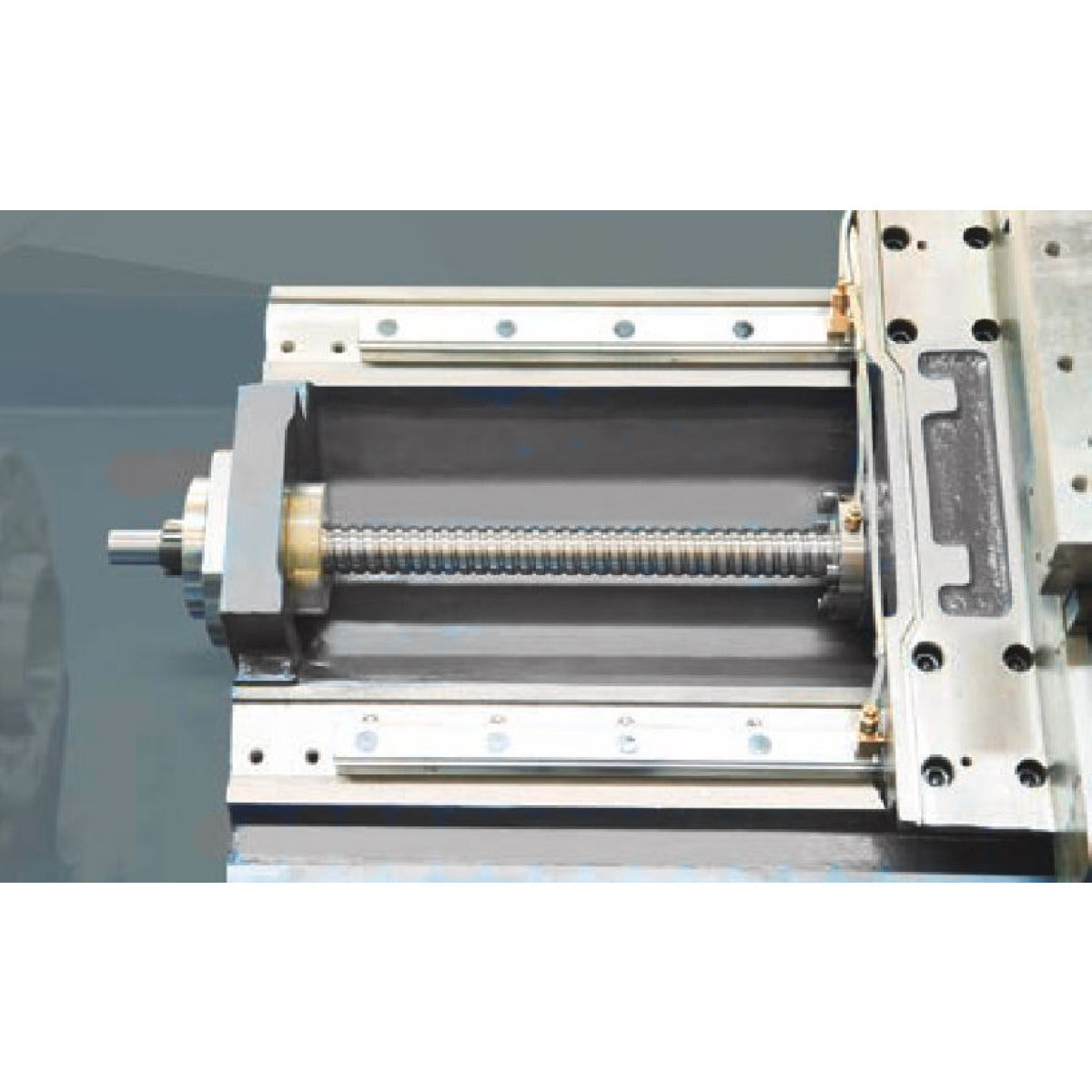

- Parafusos de esferas endurecidos e retificados com precisão para altas velocidades de avanço rápido em todos os eixos
- As guias lineares dimensionalmente estáveis garantem uma longa vida útil graças à máxima rigidez estática e dinâmica Contraponto com cano hidráulico
- Permutador de calor
- Volante eletrónico portátil com interruptor de ativação e interruptor de paragem de emergência facilita significativamente a execução de programas
- O transportador de aparas do tipo correia garante uma remoção eficiente das aparas
- Carrinho de limalhas
- Luz de trabalho para iluminação completa da área de trabalho
- Dispositivo de refrigeração
- EMC (compatibilidade eletromagnética)
- Pacote adicional SIEMENS de responsabilidade por defeitos de material e assistência gratuita online/no local OSS Plus, consulte «Pacote adicional SIEMENS OSS Plus»
- Contrato de manutenção de 1 ano Básico incluído em D/A/CH
Detalhes do equipamento

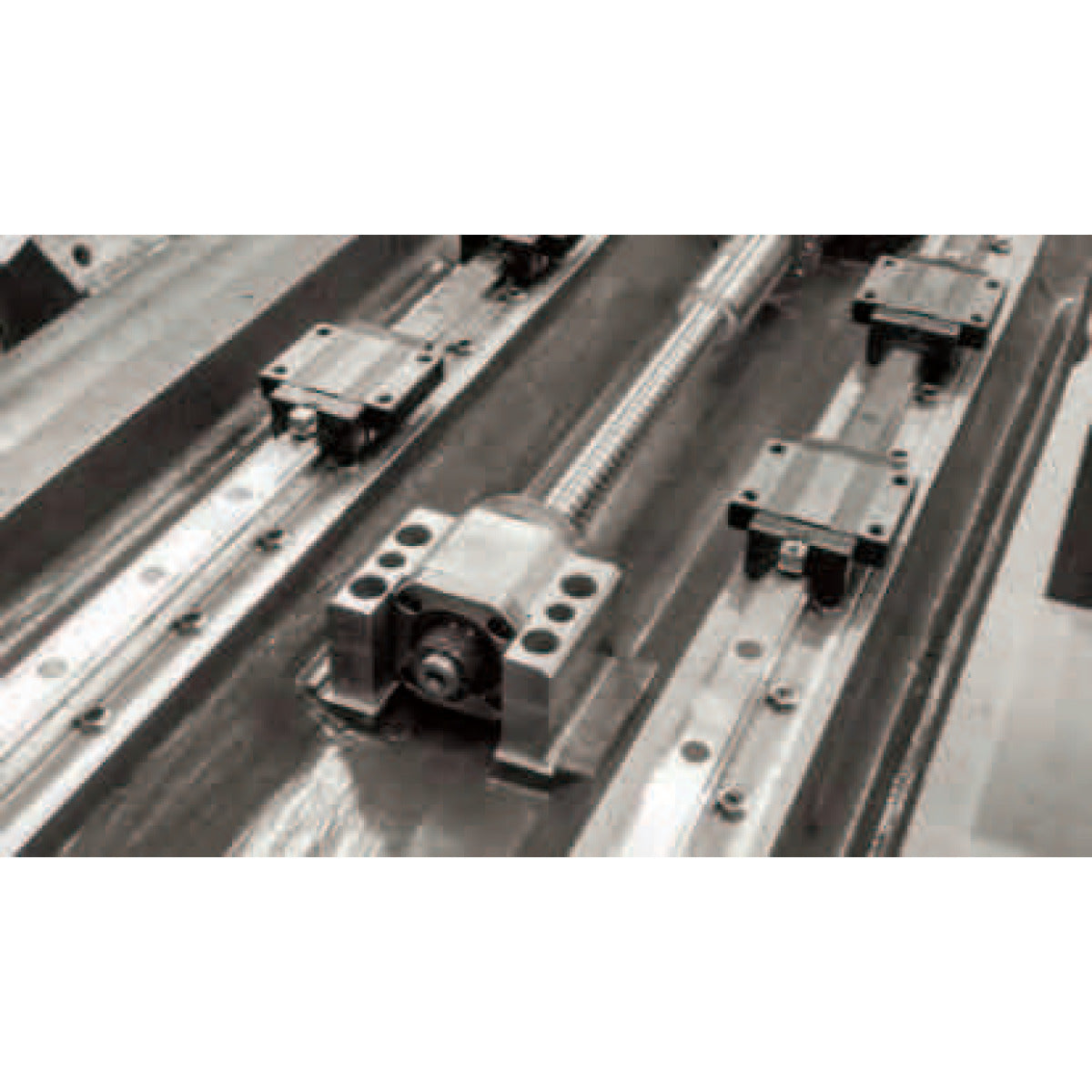

Guia linear
- Rigidez estática e dinâmica máxima
- Elevada precisão de posicionamento
- Movimento suave e sem folga

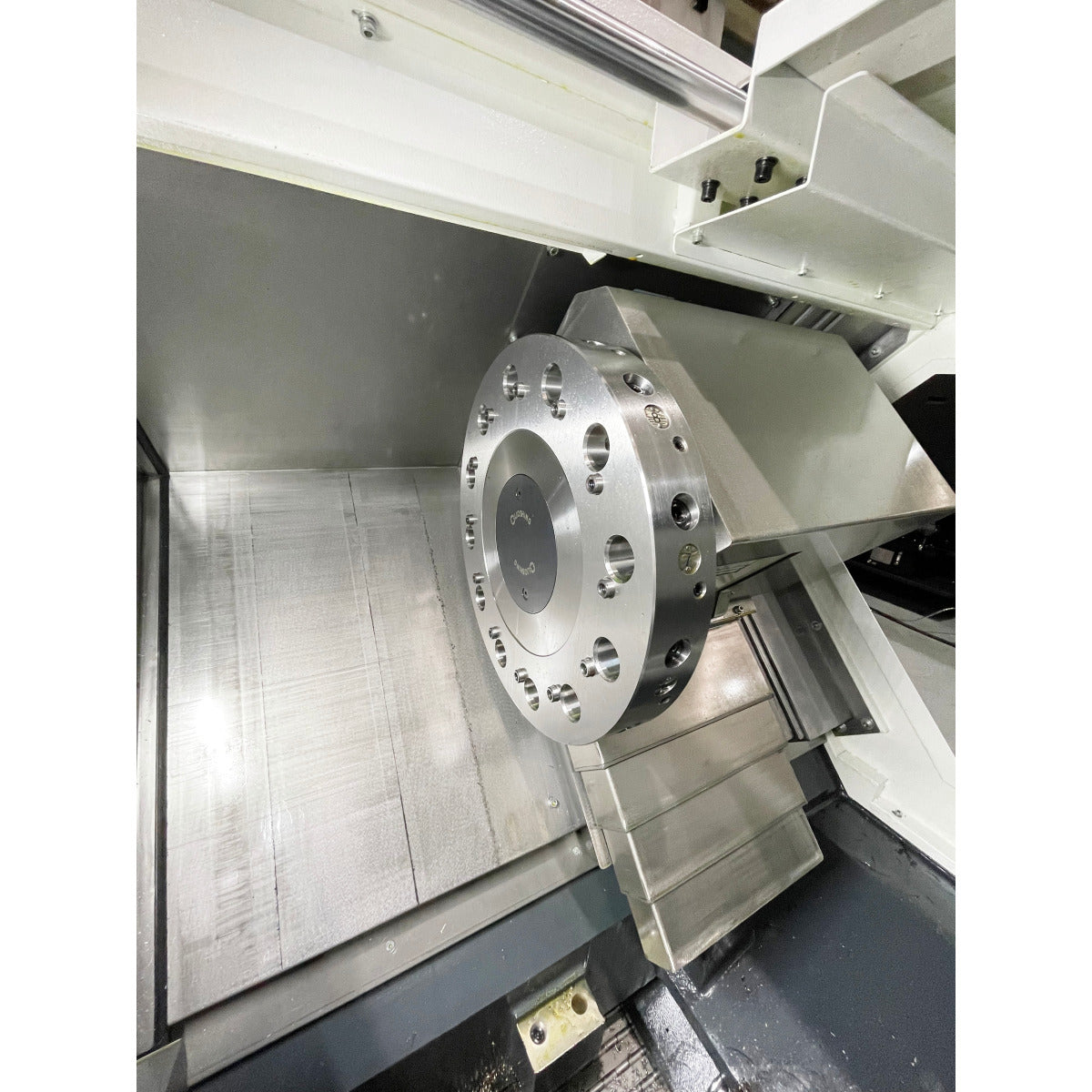

- Torre hidráulica VDI 40
- Todas as 12 estações são acionadas por um motor integrado concebido para velocidades até 4.000 rpm.
- O fuso principal foi concebido para alta precisão e impressiona pelo seu elevado binário e características de desempenho
- Garantem a rigidez
- Fortemente nervurada
- Inclinação de 45 graus
- Elevada rigidez e durabilidade
- Facilita a remoção de aparas
SINUMERIK 828D
Alta tecnologia para a classe
compacta A utilização de duas ferramentas independentes torna possível o torneamento de 4 eixos - corte equilibrado. As novas funções incluem capacidade multicanal com o ShopTurn, o que permite, entre outras coisas, a sincronização de programas com o programSYNC. O novo software oferece a opção de executar dois canais simultaneamente em máquinas de torneamento e retificação. Controlo
CNC SINUMERIK O Sinumerik 828D Basic define padrões em todos os aspetos do desempenho de usinagem. Seja em precisão e velocidade, redução dos tempos de ciclo ou eficiência energética e segurança - o SINUMERIK dita o ritmo.
Comunicativo
- Interfaces frontais: USB 2.0, Ethernet RJ45, cartão Compact Flash (CF)
- As 8 teclas de função horizontais e as 8 verticais permitem-lhe aceder a todos os ecrãs de operação com apenas alguns toques
- Teclado QWERTY completo
- Teclas físicas com película protetora
- Classe de proteção IP65
SEGURANÇA Integrada – configuração com a porta aberta
- A segurança funcional também protege contra custos elevados! A segurança
das máquinas e dos sistemas não é importante apenas porque é necessário cumprir regulamentos rigorosos. Quando tudo funciona em segurança, beneficia de poupança de tempo na engenharia, maior disponibilidade do sistema e maior segurança do investimento.
- Ecrã a cores de 10,4"
- Formato 4:3
- Software SINUMERIK Operate intuitivo
- PPU 271 SW 24
- 3 MB de memória CNC
- Tempo de mudança de bloco de 3 ms
- 50 Look Ahead
- 128 ferramentas
- Segurança integrada
- Detecção e usinagem de material residual
- Programação de etapas de trabalho no ShopMill
- Gestão de unidades de rede
- Simulação 3D
- Co-desenho
- 12 meses; n.º de artigo 3589020
- 24 meses; n.º de artigo 3589021
- 36 meses; n.º de artigo 3589022
Categoria: Optimum - Equipamentos
| Dimensões e pesos | |
|---|---|
| Comprimento (produto) aprox. | 4050 mm |
| Largura/profundidade (produto) aprox. | 1870 mm |
| Altura (produto) aprox. | 2000 mm |
| Peso líquido aprox. | 3800 kg |
| Áreas de trabalho | |
| Diâmetro do mandril do torno | 320 mm |
| Comprimento de torneamento | 550 mm |
| Diâmetro de oscilação acima da base da máquina | 550 mm |
| Diâmetro de oscilação acima da corrediça de aplainamento | 370 mm |
| Binário do motor | |
| Binário do motor do eixo X | 12 Nm |
| Binário do motor do eixo Z | 12 Nm |
| Gama de velocidades | |
| Gama de velocidades | 30 - 4000 min¯¹ |
| Velocidade de movimento rápido | |
| Velocidade de deslocação rápida do eixo X | 30 m/min |
| Velocidade de deslocação rápida do eixo Z | 36 m/min |
| Dados eléctricos | |
| Tensão de alimentação | 400 V |
| Frequência da rede eléctrica | 50 Hz |
| Precisão | |
| Precisão de repetição | ± 0,002 |
| Precisão de posicionamento | ± 0,003 mm |
| Sistema hidráulico | |
| Potência do motor do sistema hidráulico | 1,5 kW |
| Capacidade do depósito do sistema hidráulico | 20 l |
| Sistema de lubrificação de arrefecimento | |
| Potência da bomba de refrigeração do sistema de lubrificação de arrefecimento | 0,55 kW |
| Capacidade do depósito do sistema de lubrificação de arrefecimento | 240 l |
| Dados da máquina | |
| Diâmetro de passagem do mandril | 65 mm |
| Cama angular | 45 ° |
| Fuso | |
| Mandril do fuso | DIN ISO 702-1 No. 6 |
| Mandril de torno hidráulico do fuso | 200 mm |
| Cone do fuso | A2-6 |
| Furo do fuso principal | 76 mm |
| Cabeçote móvel | |
| Mandril do cabeçote móvel | MT 4 |
| Curso da fresa do cabeçote móvel | 80 mm |
| Diâmetro da fresa do cabeçote móvel | 75 mm |
| Deslocação | |
| Curso do eixo X | 240 mm |
| Curso do eixo Z | 550 mm |
| Eixo vertical | |
| Potência do motor de acionamento do fuso vertical em funcionamento contínuo S1 | 11 kW |
| Saída do motor de acionamento do fuso vertical S6-30 % de operação | 14,3 kW |
| Binário do motor de acionamento do fuso vertical | 140 Nm |
| Binário do motor de acionamento do fuso vertical S6-30 % de funcionamento | 182 Nm |
| Força de alimentação | |
| Força de alimentação do eixo X | 6,75 kN |
| Força de avanço do eixo Z | 5,652 kN |
| Torre | |
| Tipo de trocador de ferramentas | Hidráulico VDI 30 |
| Número de ranhuras de ferramentas do trocador de ferramentas | 12 |
| Ligações eléctricas | |
| Valor nominal total | 30 kVA |
