Variantes do Produto
Descrição
SINUMERIK 828D PPU271.5 Uma
revolução compacta. Transformado digitalmente, concebido de forma inovadora, desempenho melhorado.
Gémeo digital
Create / Run MyVirtual Machine agora disponível para o 828D.
Maior desempenho
Design moderno do
painel Painel inovador de 16:10 polegadas com design moderno. SINUMERIK 828D MCP com caracteres gravados a laser, teclas mecânicas, vida útil das teclas de override aumentada em 400%
Sustentabilidade e segurança
Nova função Ctrl-E
Advanced Analysis Sem manutenção (sem ventoinha, sem bateria) Funções
de segurança: Arquivo de segurança, administração de utilizadores
Segurança integrada A segurança
funcional também protege contra custos elevados! A segurança
das máquinas e dos sistemas não é importante apenas porque é necessário cumprir regulamentos rigorosos. Quando tudo funciona em segurança, beneficia de poupança de tempo na engenharia, maior disponibilidade do sistema e maior segurança do investimento. Sistema
de controlo
Software do sistema PPU 271 SW 24
Pacote completo
Pacote adicional SIEMENS OSS Plus
Informações sobre este pacote adicional e condições para reclamações em: Responsabilidade por Defeitos de Material e Assistência no Local - SiePortal - Siemens WWF
Conteúdo de entrega
- Conceção resistente
- Design compacto
- Braço de medição Renishaw para medição manual de ferramentas
- Codificador do fuso principal montado diretamente para maior precisão
- Parafuso de esferas com precisão, rigidez e resistência ao calor melhoradas
- Servomotores Siemens em todos os eixos
- Todos os servomotores com codificador integrado para máxima precisão
- O motor está localizado na lateral da máquina e evita a transferência de calor e as vibrações causadas pelo motor

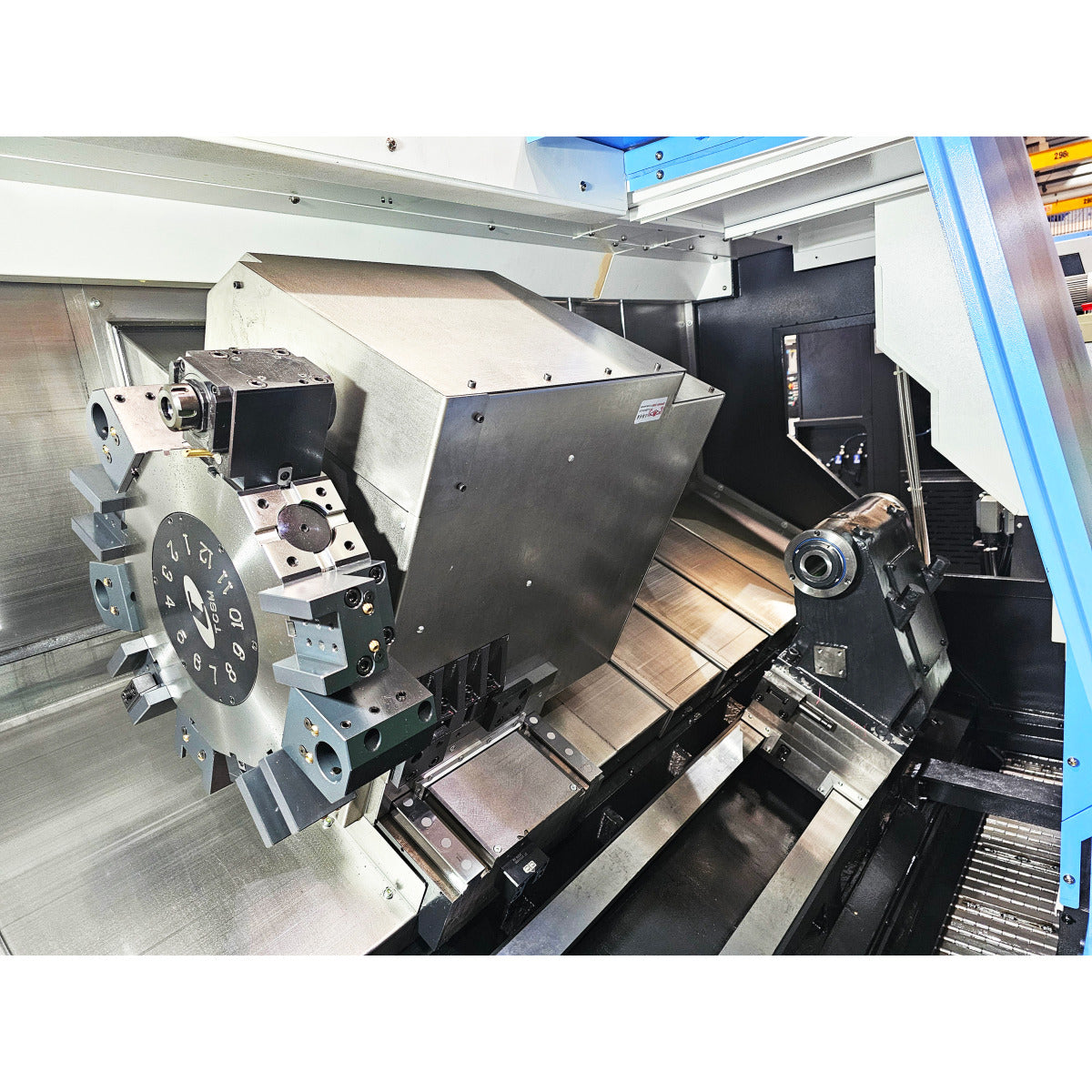

- Design da base inclinada a 30° para diâmetros de usinagem particularmente grandes
- Melhor fluxo de aparas sem obstruções para o tabuleiro de aparas
- Mandril hidráulico de três garras Ø 250 mm para o fuso principal e Ø 150 mm para o contra-fuso

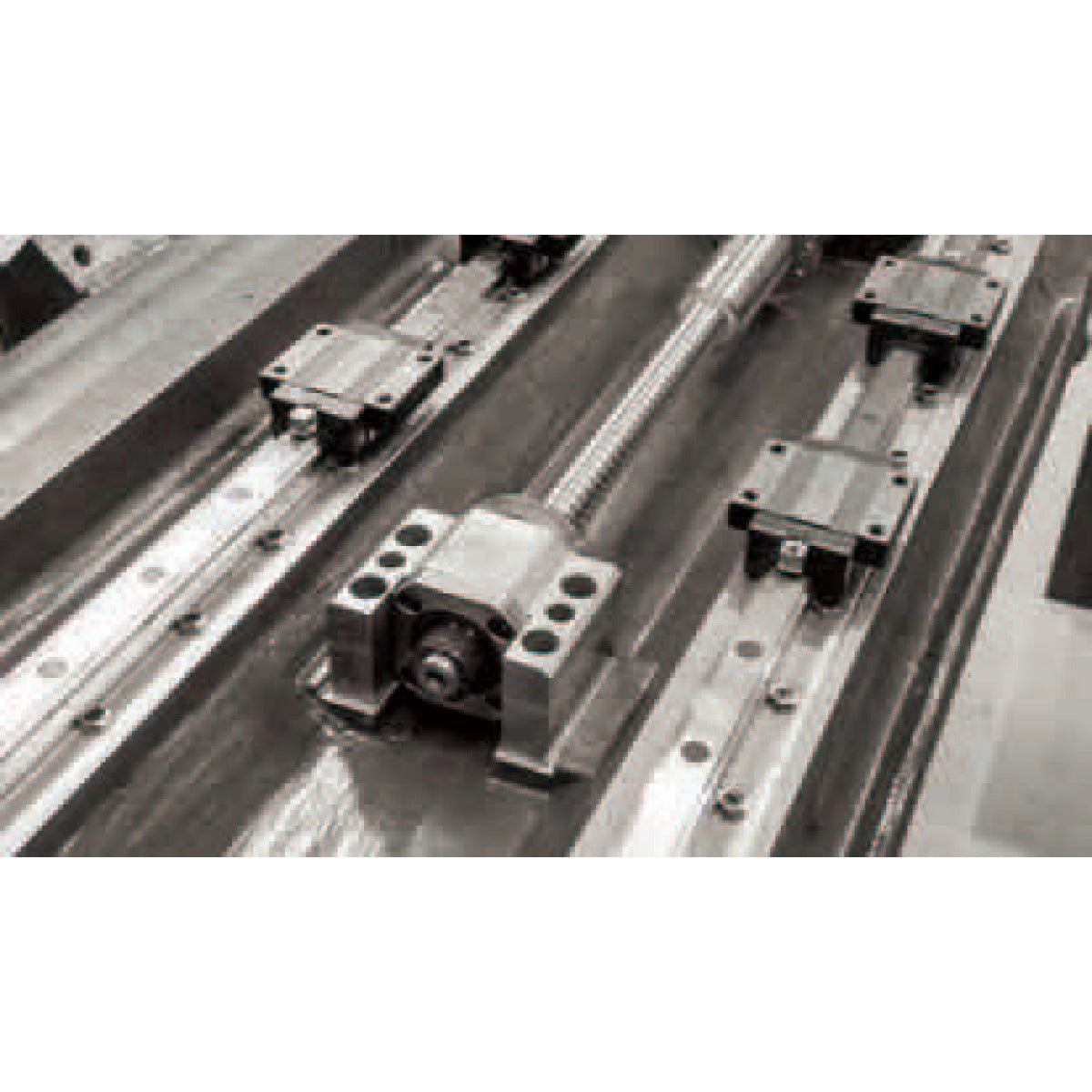

- Parafusos de esferas endurecidos e retificados com precisão para altas velocidades de avanço rápido em todos os eixos
- As guias lineares dimensionalmente estáveis garantem uma longa vida útil graças à máxima rigidez estática e dinâmica
- Dispositivo para medição manual de ferramentas
- Permutador de calor
- Volante eletrónico portátil com interruptor de ativação e interruptor de paragem de emergência facilita significativamente a execução de programas
- O transportador de aparas do tipo correia garante uma remoção eficiente das aparas
- Luz de trabalho para iluminação completa da área de trabalho
- Dispositivo de refrigeração com pistola de limpeza
- RJ45, interface de alimentação
- EMC (compatibilidade eletromagnética)
- Pacote adicional de responsabilidade por defeitos de material da SIEMENS e serviço gratuito online/no local OSS Plus
- Contrato de manutenção de 1 ano Basic incluído na D/A/CH
SINUMERIK 828D PPU271.5 Uma
revolução compacta. Transformado digitalmente, concebido de forma inovadora, desempenho melhorado.
Gémeo digital
Create / Run MyVirtual Machine agora disponível para o 828D.
- Minimize o tempo de configuração e rodagem na máquina real.
- A simulação precisa reduz o risco de colisão e acelera a otimização do programa de peças.
Maior desempenho
- Desempenho da CPU melhorado em >40
- Tempo de buffer e processamento do programa 40% mais curto
- Eficiência de simulação 25 % superior
- Tempo de comutação da IHM 50 % mais rápido
- , tempos de espera mais curtos e funcionamento suave
Design moderno do
painel Painel inovador de 16:10 polegadas com design moderno. SINUMERIK 828D MCP com caracteres gravados a laser, teclas mecânicas, vida útil das teclas de override aumentada em 400%
- Visor mais nítido e maior facilidade de utilização
- Excelente sensação tátil e botões resistentes ao desgaste, maior robustez e vida útil mais longa
Sustentabilidade e segurança
Nova função Ctrl-E
Advanced Analysis Sem manutenção (sem ventoinha, sem bateria) Funções
de segurança: Arquivo de segurança, administração de utilizadores
- Transparência simples do consumo de energia
- Proteção do know-how do cliente contra manipulação e pirataria
Segurança integrada A segurança
funcional também protege contra custos elevados! A segurança
das máquinas e dos sistemas não é importante apenas porque é necessário cumprir regulamentos rigorosos. Quando tudo funciona em segurança, beneficia de poupança de tempo na engenharia, maior disponibilidade do sistema e maior segurança do investimento. Sistema
de controlo
- Ecrã a cores de 10,4"
- Formato 4:3
- Software SINUMERIK Operate intuitivo
Software do sistema PPU 271 SW 24
- 3 MB de memória CNC
- Tempo de mudança de bloco de 3 ms
- 50 Look Ahead
- 128 ferramentas
Pacote completo
- Segurança integrada
- Detecção e usinagem de material residual
- Programação de etapas de trabalho no ShopMill
- Gestão de unidades de rede
- Simulação 3D
- Co-desenho
Pacote adicional SIEMENS OSS Plus
- 12 meses; n.º de artigo 3589020
- 24 meses; n.º de artigo 3589021
- 36 meses; n.º de artigo 3589022
Informações sobre este pacote adicional e condições para reclamações em: Responsabilidade por Defeitos de Material e Assistência no Local - SiePortal - Siemens WWF
Conteúdo de entrega

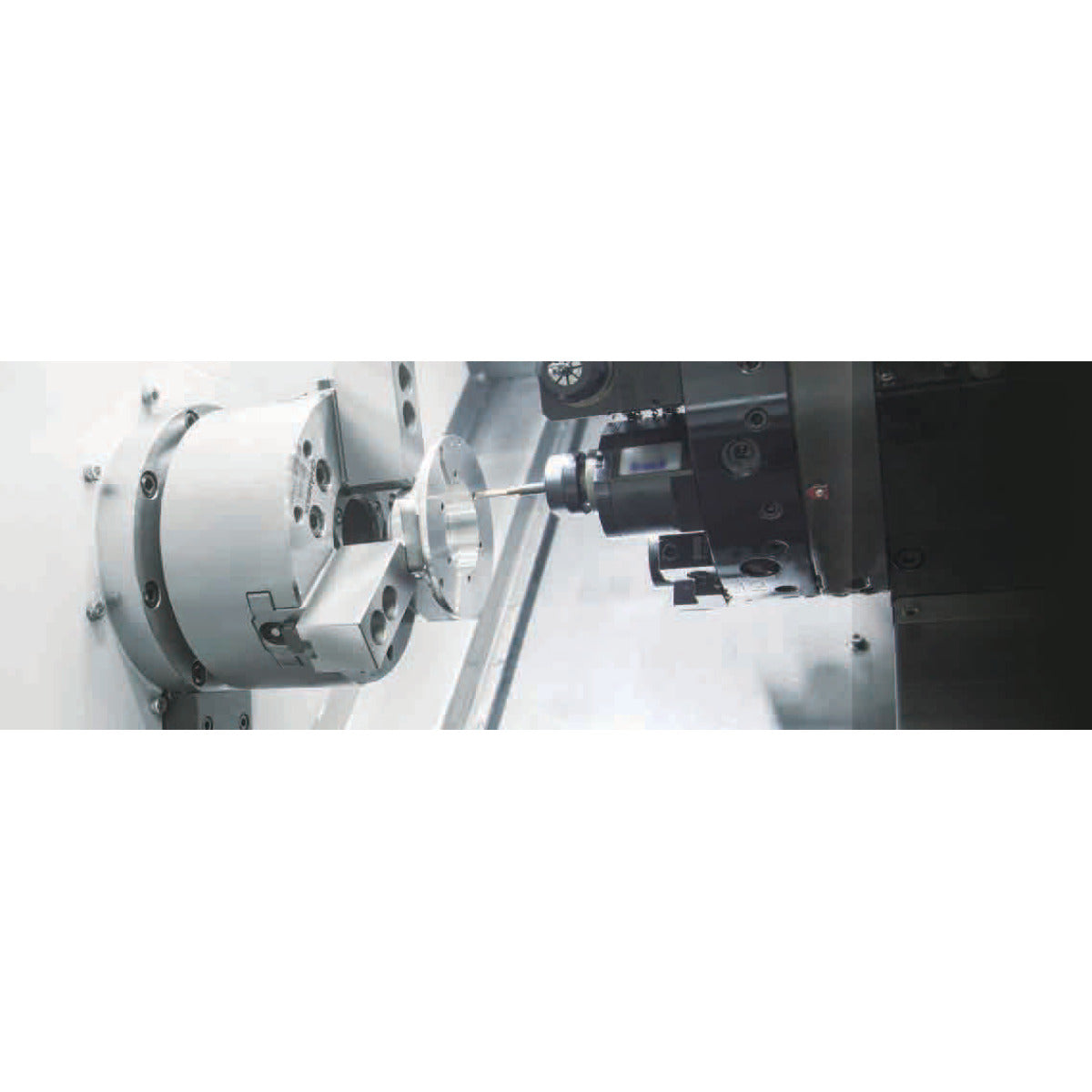

- Ferramentas acionadas com porta-ferramentas axial
- 2 porta-ferramentas radiais para ferramentas motorizadas
- 3 porta-ferramentas de perfuração
- 5 porta-ferramentas de diâmetro exterior
- Porta-ferramentas de face
- Porta-ferramentas redondo Ø 20 mm
- Porta-ferramentas redondo Ø 25 mm
- Porta-ferramentas redondo Ø 32 mm
| Dimensões e pesos | |
|---|---|
| Comprimento (produto) aprox. | 4490 mm |
| Largura/profundidade (produto) aprox. | 1880 mm |
| Altura (produto) aprox. | 1900 mm |
| Peso líquido aprox. | 4500 kg |
| Áreas de trabalho | |
| Diâmetro do mandril do torno | 300 mm |
| Comprimento de torneamento | 600 mm |
| Diâmetro de giro acima da base da máquina | 660 mm |
| Diâmetro de giro acima da corrediça de aplainamento | 480 mm |
| Eixo C (opção de fábrica) | |
| Precisão angular do eixo C (opção de fábrica) | 51" |
| Precisão de repetição do eixo C (opção de fábrica) | 20 " |
| Binário do motor | |
| Binário do motor do eixo X | 11 Nm |
| Binário do motor do eixo Y | 12 Nm |
| Binário do motor do eixo Z | 11 Nm |
| Gama de velocidades | |
| Gama de velocidades | 30 - 3500 min⁻¹ |
| Velocidade de deslocamento rápido | |
| Velocidade de deslocamento rápido no eixo X | 24 m/min |
| Velocidade de deslocamento rápido do eixo Y | 10 m/min |
| Velocidade de deslocamento rápido no eixo Z | 30 m/min |
| Velocidade de deslocamento rápido do eixo Z2 | 30 m/min |
| Dados elétricos | |
| Tensão de alimentação | 400 V |
| Frequência da rede | 50 Hz |
| Sistema hidráulico | |
| Potência do motor do sistema hidráulico | 2,2 kW |
| Capacidade do depósito do sistema hidráulico | 36 l |
| Sistema de lubrificação e refrigeração | |
| Potência da bomba de refrigeração do sistema de lubrificação e refrigeração | 0,7 kW |
| Capacidade do depósito do sistema de lubrificação e refrigeração | 240 l |
| Dados da máquina | |
| Diâmetro da passagem do mandril | 74 mm |
| Bancada inclinada | 30 ° |
| Passagem do mandril (opção de fábrica) | 51 mm |
| Fuso | |
| Mandril do fuso | DIN ISO 702-1 n.º 6 |
| Mandril hidráulico do fuso | 250 mm |
| Furo do fuso | 86 mm |
| Precisão de posicionamento no eixo Y | ± 0,005 mm |
| Furo do fuso (opção de fábrica) | 62 mm |
| Explicação Passagem de avanço (opção de fábrica) | com mandril de Ø 200 mm |
| Velocidade do fuso (opção de fábrica) | 30 - 4500 min⁻¹ |
| Suporte do fuso (opcional de fábrica) | A 2-6 |
| Diâmetro do furo do fuso (opção 2 de fábrica) | 102 mm |
| Passagem de avanço (opção 2 de fábrica) | 90 mm |
| Explicação da passagem de avanço (opção 2 de fábrica) | com mandril de Ø 300 mm |
| Suporte do fuso (opção 2 de fábrica) | A 2-8 |
| Velocidades do fuso (opção 2 de fábrica) | 30 - 3000 min⁻¹ |
| Furo do fuso (opção 3 de fábrica) | 116 mm |
| Passagem de avanço (opção 3 de fábrica) | 105 mm |
| Explicação da passagem de avanço (opção 3 de fábrica) | com mandril de Ø 300 mm |
| Suporte do fuso (opção 3 de fábrica) | A 2-8 |
| Velocidades do fuso (opção 3 de fábrica) | 30 - 2500 min¯¹ |
| Curso | |
| Curso do eixo X | 220 mm |
| Curso do eixo Z | 700 mm |
| Curso do eixo Y | 50 mm |
| Curso do eixo Z2 | 600 mm |
| Fuso vertical | |
| Potência do motor de acionamento do fuso vertical em funcionamento contínuo S1 | 15 kW |
| Potência do motor de acionamento do fuso vertical em funcionamento S6-30 % | 19,5 kW |
| Binário do motor de acionamento do fuso vertical | 268 Nm |
| Binário do motor de acionamento do fuso vertical em funcionamento S6-30 % | 349 Nm |
| Força de avanço | |
| Força de avanço no eixo X | 8,4 kN |
| Força de avanço no eixo Y | 18 kN |
| Força de avanço no eixo Z | 6,7 kN |
| Torre | |
| Tipo de trocador de ferramentas | BMT55 |
| Número de ranhuras do trocador de ferramentas | 12 |
| Potência do motor de acionamento do trocador de ferramentas | 4,8 kW |
| Velocidade máxima admissível do trocador de ferramentas no acoplamento da ferramenta | 4000 min¯¹ |
| Binário máximo da ferramenta no trocador | 20 Nm |
| Ligações elétricas | |
| Potência nominal total | 45 kVA |

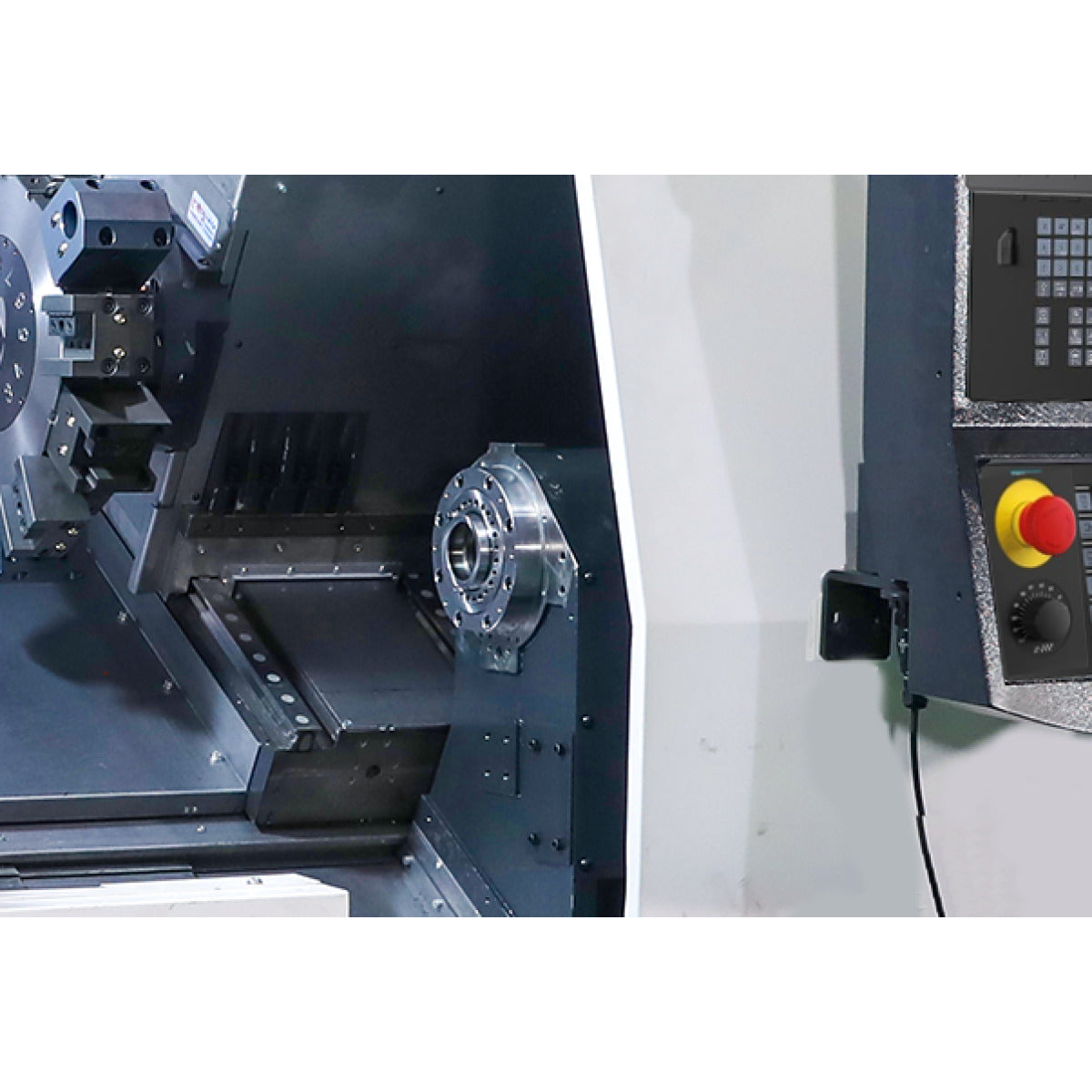

| Contra-fuso | |
| Motor de acionamento da saída do contra-eixo em funcionamento contínuo S1 | 5,5 kW |
| Torque do motor de acionamento do subfuso | 43 Nm |
| Motor de acionamento da saída do subfuso em funcionamento S6-30% | 7,5 kW |
| Torque do motor de acionamento do subfuso em funcionamento S6-30% | 79 Nm |
| Conicidade do fuso secundário | DIN ISO 702-1 n.º 5 |
| Passagem do mandril do sub-eixo | 44 mm |
| Mandril hidráulico do sub-eixo | 150 mm |
| Eixo X | |
| Precisão de repetição do eixo X | ± 0,002 mm |
| Precisão de posicionamento do eixo X | ± 0,004 mm |
| Eixo Z | |
| Precisão de repetição do eixo Z | ± 0,002 mm |
| Precisão de posicionamento do eixo Z | ± 0,004 mm |
| Informações sobre o produto UE 2023/2854 | |
| Tipo de dados gerados | Dados de utilização |
| Formato dos dados gerados | Formatos comuns e legíveis por máquina, como JSON |
| Volume de dados | Até 5 MB |
| Geração contínua de dados em tempo real | Sim |
| Local de armazenamento dos dados | No dispositivo |
| Acesso aos dados | Através de interfaces físicas |
| Mais informações | Nas instruções de utilização ou em info@stuermer-maschinen.de |
