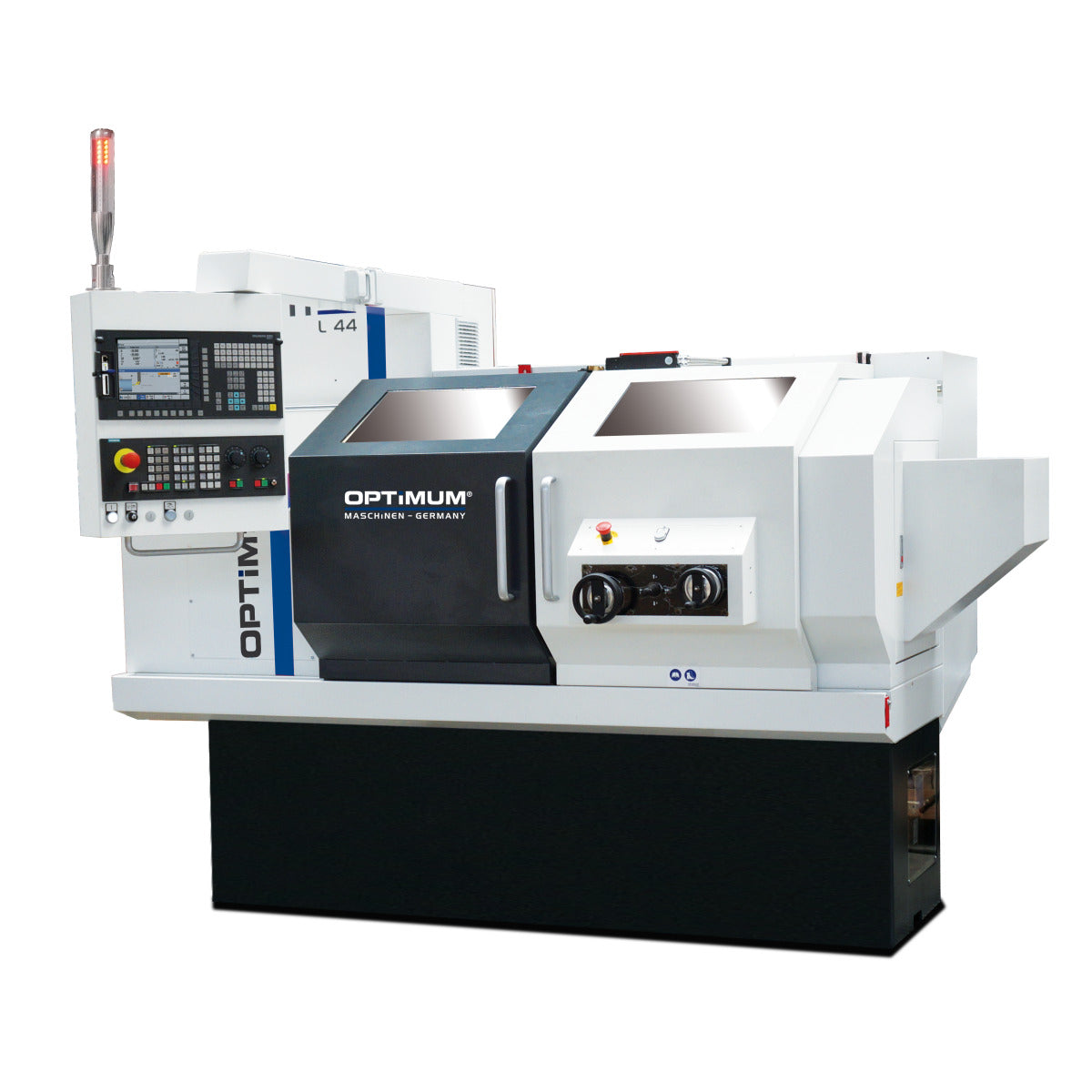

Torno CNC OPTIturn L 44 - Optimum (3514330)

• Motores de eixo e servomotores da SIEMENS
• Caixa fechada com dispositivo de segurança
• De série com uma velocidade máxima do eixo de 3000 rpm
• Lubrificação central automática
• Unidade de comando giratória
• Tampa do contraponto
• Volantes eletrónicos para os eixos X e Z
• Dispositivo de refrigeração com depósito de 90 litros
• Ligação RJ45, ligação USB e ligação de alimentação de 230 V
• EMC (compatibilidade eletromagnética)
• Seis pés de nivelamento
• Ferramentas de operação

SINUMERIK 828D Basic

Alta tecnologia para a classe compacta

Maior produtividade e precisão na produção

A utilização de duas ferramentas que funcionam de forma independente torna possível o torneamento de 4 eixos (corte equilibrado). As novas funções incluem a funcionalidade multicanal com o ShopTurn, que, entre outras coisas, permite a sincronização de programas com o programSYNC. O novo software oferece a opção de executar dois canais em tornos e retificadoras ao mesmo tempo. O controlo CNC SINUMERIK 828D Basic define padrões em todos os aspetos do desempenho de maquinagem. Seja em termos de precisão e velocidade, redução dos tempos de ciclo ou eficiência energética e segurança – o SINUMERIK dita o ritmo.

SHOPTURN

• Tempo de programação mais curto para a produção de peças individuais e pequenas séries

DXF READER

• Mais rápido do desenho ao componente. Fácil transferência dos dados CAD para a programação através do DXF-READER (artigo opcional n.º 3584014).

PACOTE COMPLETO

• Segurança integrada
• Detecção e processamento de material residual
• Programação de etapas de trabalho no ShopTurn
• Gestão da unidade de rede
• Simulação 3D
• Desenho simultâneo

Controlo

• Ecrã a cores de 10,4"
• Formato 4:3
• Software SINUMERIK Operate intuitivo
• Interfaces frontais: USB 2.0, Ethernet RJ45, cartão Compact Flash (CF)
• Graças às 8 teclas programáveis horizontais e 8 verticais, é possível aceder a todas as máscaras de operação com apenas algumas teclas
• Durável e robusto

Garantia alargada

Com a garantia alargada, protege a sua nova máquina contra danos cobertos pela garantia por mais 12 ou 36 meses (apenas disponível na compra da máquina).

• 12 meses; N.º de artigo 3589020
• 36 meses; Artigo n.º 3589022

SIEMENS SAFETY INTEGRATED

A segurança funcional também protege contra custos elevados!

A segurança das máquinas e dos sistemas não é importante apenas porque é necessário cumprir regulamentos rigorosos. Se tudo funcionar em segurança, beneficia de poupança de tempo na engenharia, maior disponibilidade do sistema e maior segurança do investimento.

Equipamento

Fuso principal

• Conceção robusta

Base da máquina

• Fortemente nervurado
• Elevada rigidez e durabilidade

Guias

• Guias de base plana estáveis

Parafuso de esferas

• Para velocidades de avanço rápido elevadas em todos os eixos
• Menos desgaste
• Para elevada precisão de posicionamento e repetição

Corpo fundido

• Têm um corpo fundido, endurecido a HRC 48-52 e tratado termicamente

Pés da máquina

• Seis peças
• Alinhamento ideal da máquina

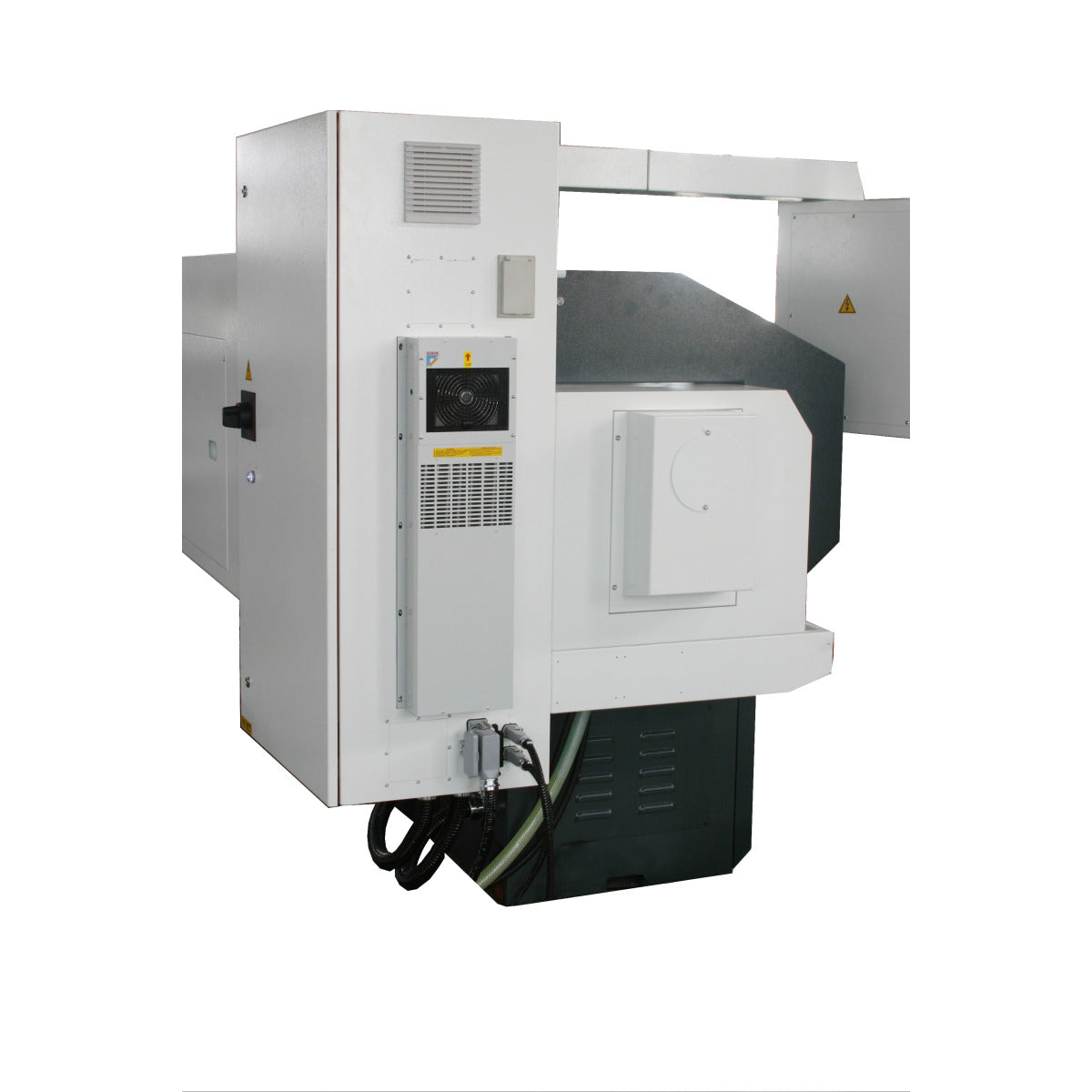

Permutador de calor

• Armário de controlo fechado com gestão inteligente da refrigeração
• Temperatura ideal mesmo com temperaturas exteriores elevadas

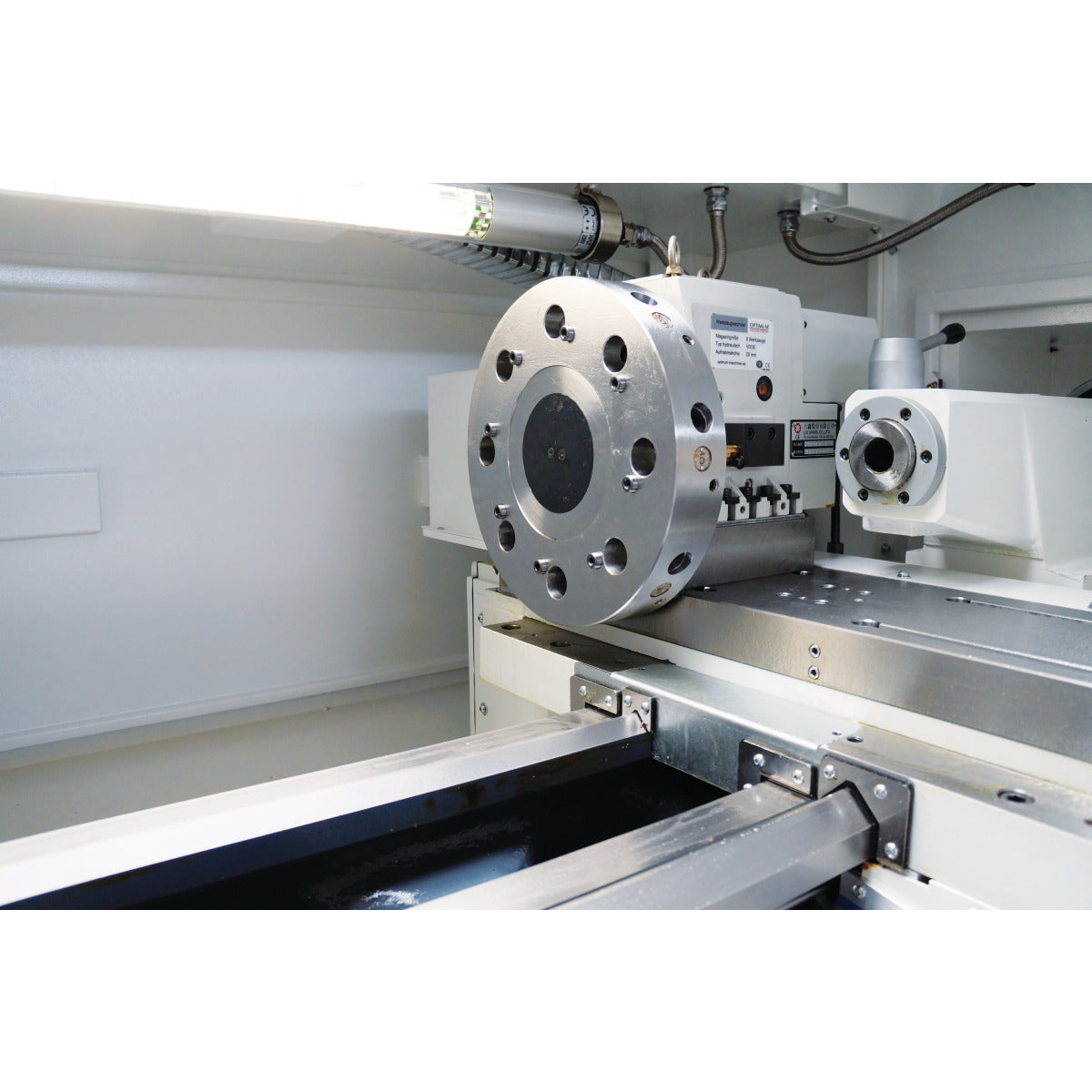

Sistema de troca de ferramentas

• Oito posições para ferramentas
• Trocador de ferramentas hidráulico VDI30
• Altura de montagem máx. 20 mm

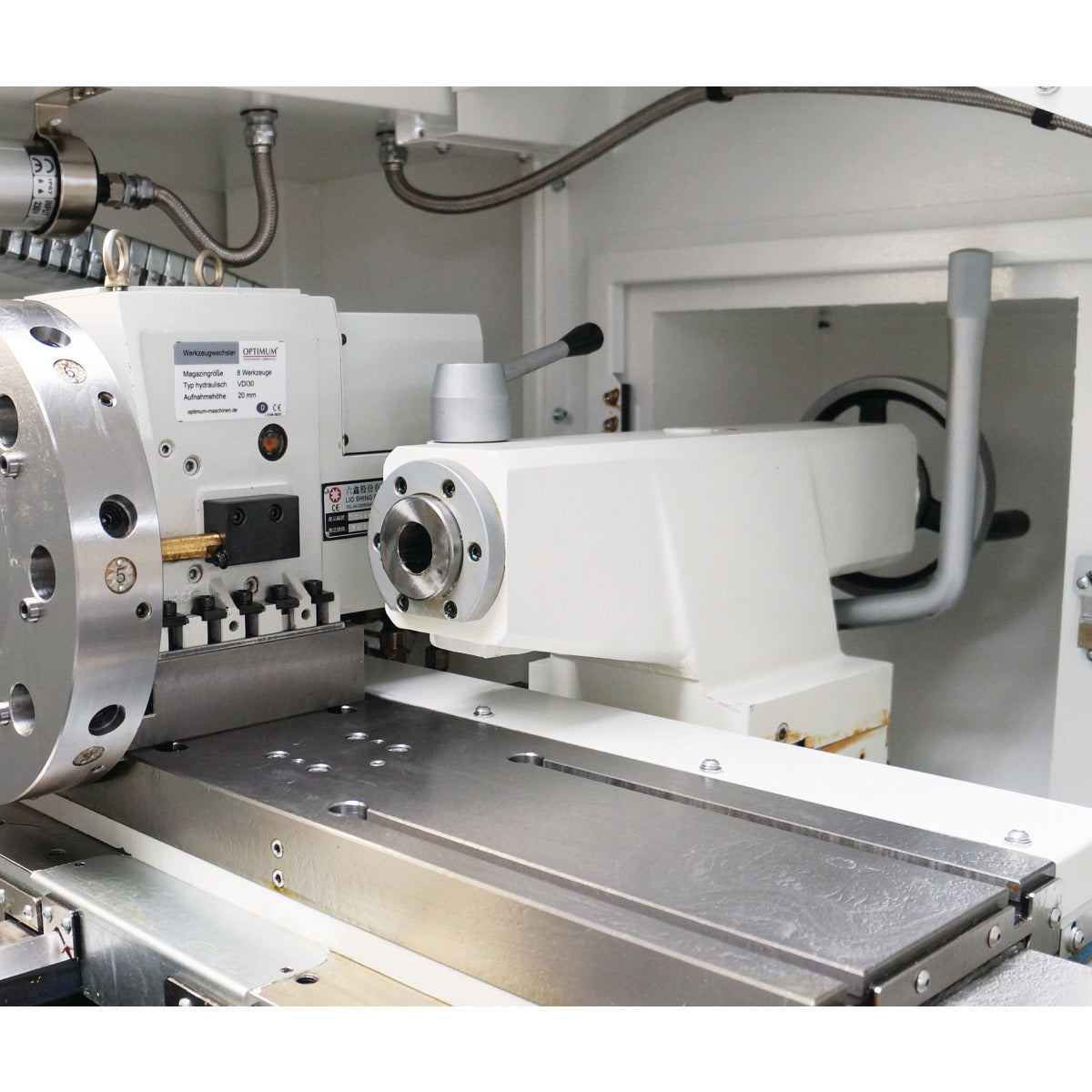

Contraponto

• Dimensões generosas
• Corrediça com fuso de rosca esférica e porca pré-tensionada

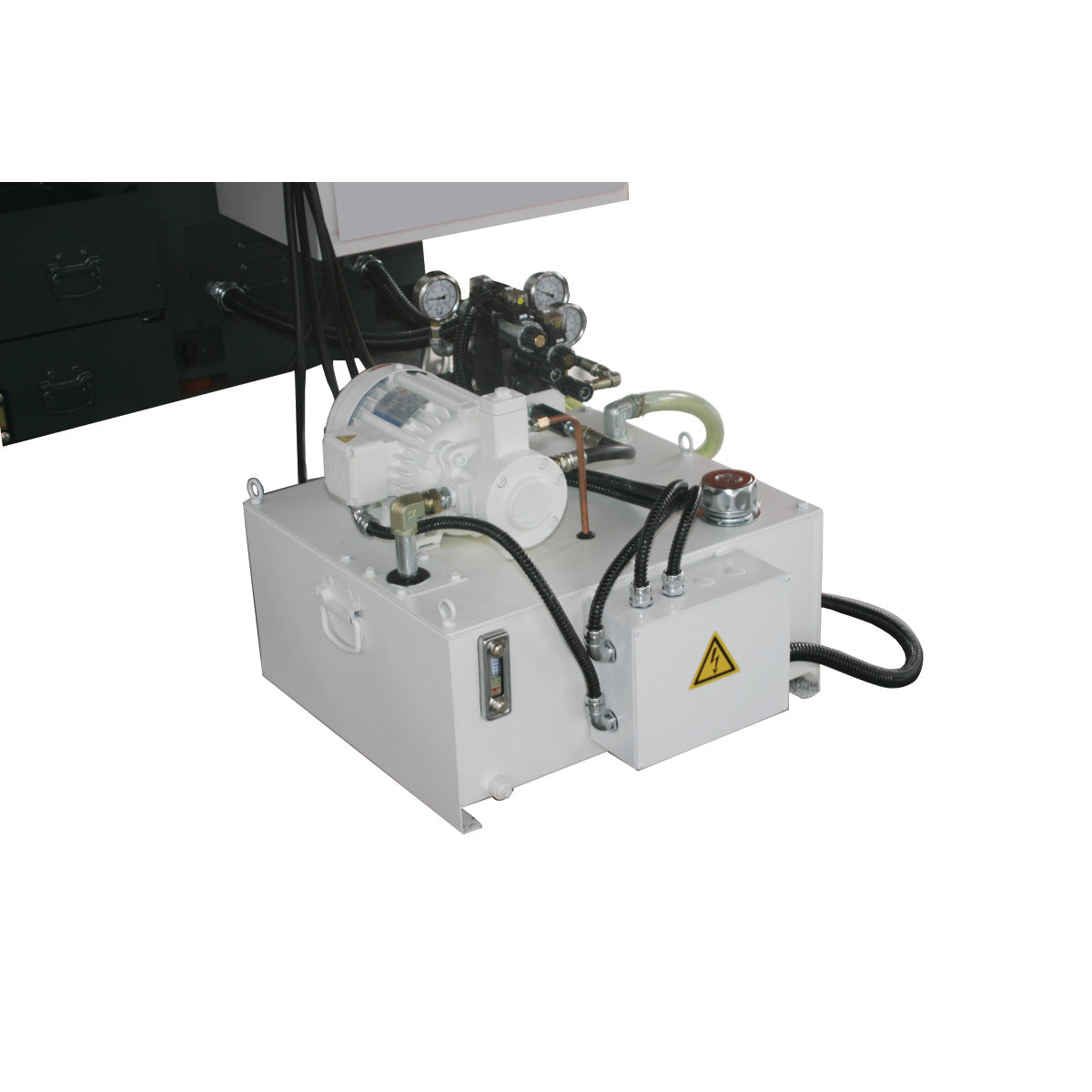

Unidade hidráulica

• Potência do motor 750 W
• Capacidade do depósito 50 litros
• Pressão de fixação / pressão de funcionamento 2.500 - 2.942 kPa

Mandril de três garras

• Mandril hidráulico de três garras para torno Ø 150 mm
• Libertação e fixação hidráulicas acionadas por pedal
• Fixação fácil das peças
• Mandíbulas de bloqueio duras e macias

Sistema de lubrificação central

• Alimentação automática a intervalos
• Reduz o desgaste dos rolamentos, tiras e parafusos de esferas
• Com interruptor de nível. Se o nível de óleo estiver demasiado baixo, soa um sinal acústico

Volantes

• Joystick para movimentar os eixos X e Z
• Volante para deslocamento manual dos eixos X e Z
• Interruptor de paragem de emergência
• Interruptor de confirmação

Depósito de líquido de arrefecimento

• Bandeja de limalhas extraível
• Tanque de líquido de arrefecimento extraível
• Indicador de nível
• Capacidade do depósito: 90 litros

Pedal

• Para soltar e apertar o mandril do torno
• Extensão ou retração hidráulica da coluna do contraponto opcional

• Tampa da extremidade do cabeçote móvel
• Volante eletrónico portátil
• 6 pés de máquina
• Torre de ferramentas hidráulica 8 ferramentas
• ferramenta de trabalho
• Bucha hidráulico de 3 maxilas Ø 150 mm
• EMC
• Bochecha de bloco duro e macio
• joystick
• permutadores de calor
