Variantes do Produto
Descrição
Conteúdo de entrega
Não esquecer o alimento giratório Categoria: Optimum - Equipamentos
- Processamento preciso
- Motores de fuso e de avanço da Siemens
- Base da máquina apoiada em ferro fundido cinzento
- Caixa de proteção de fácil manutenção
- Fusos de esferas retificados
- Rolamentos de fuso elaborados

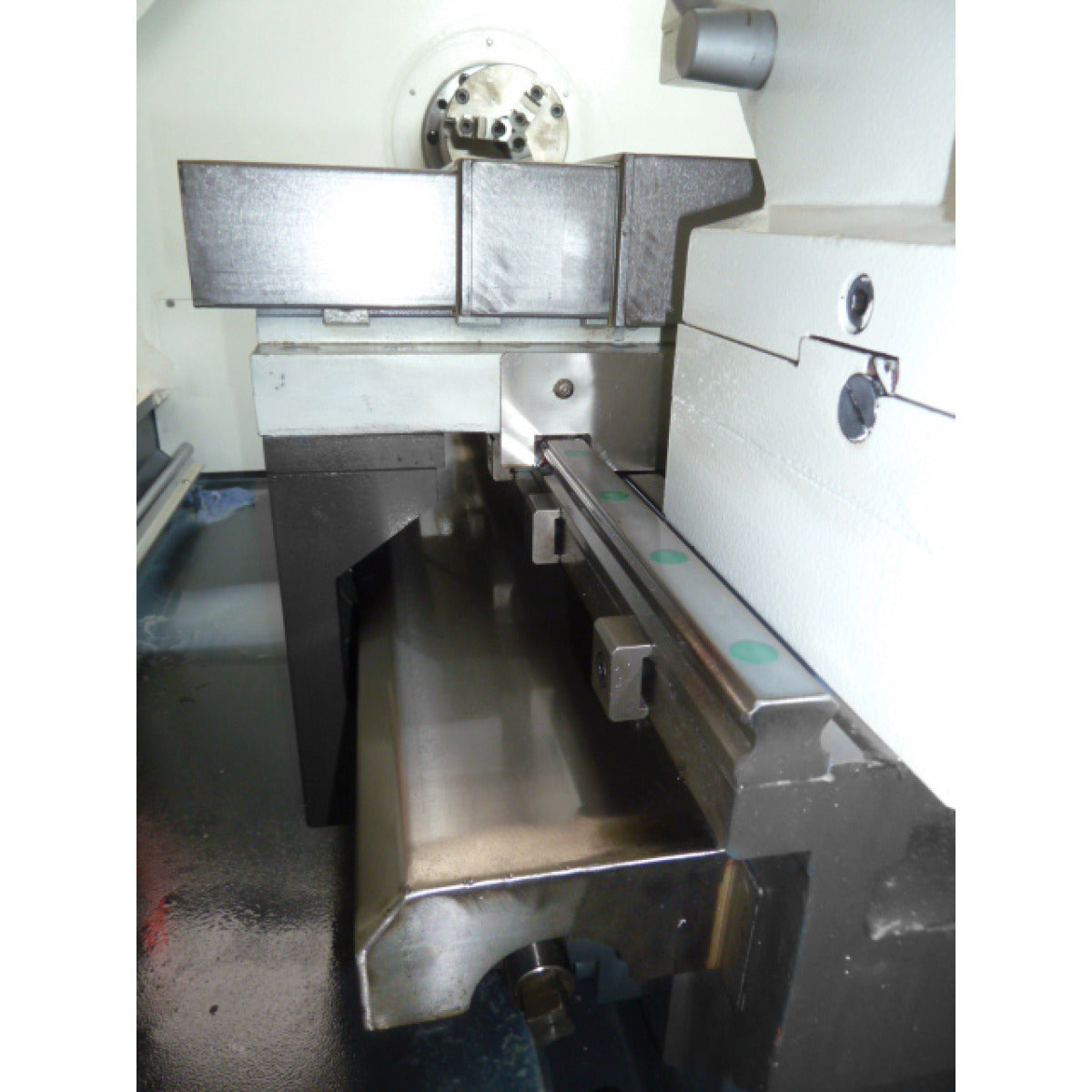

- Guia linear em ambos os eixos
- Interruptor de impacto de paragem de emergência
- Lubrificação central
- Aba de acesso traseira para manutenção
- Interruptor de segurança na porta deslizante frontal

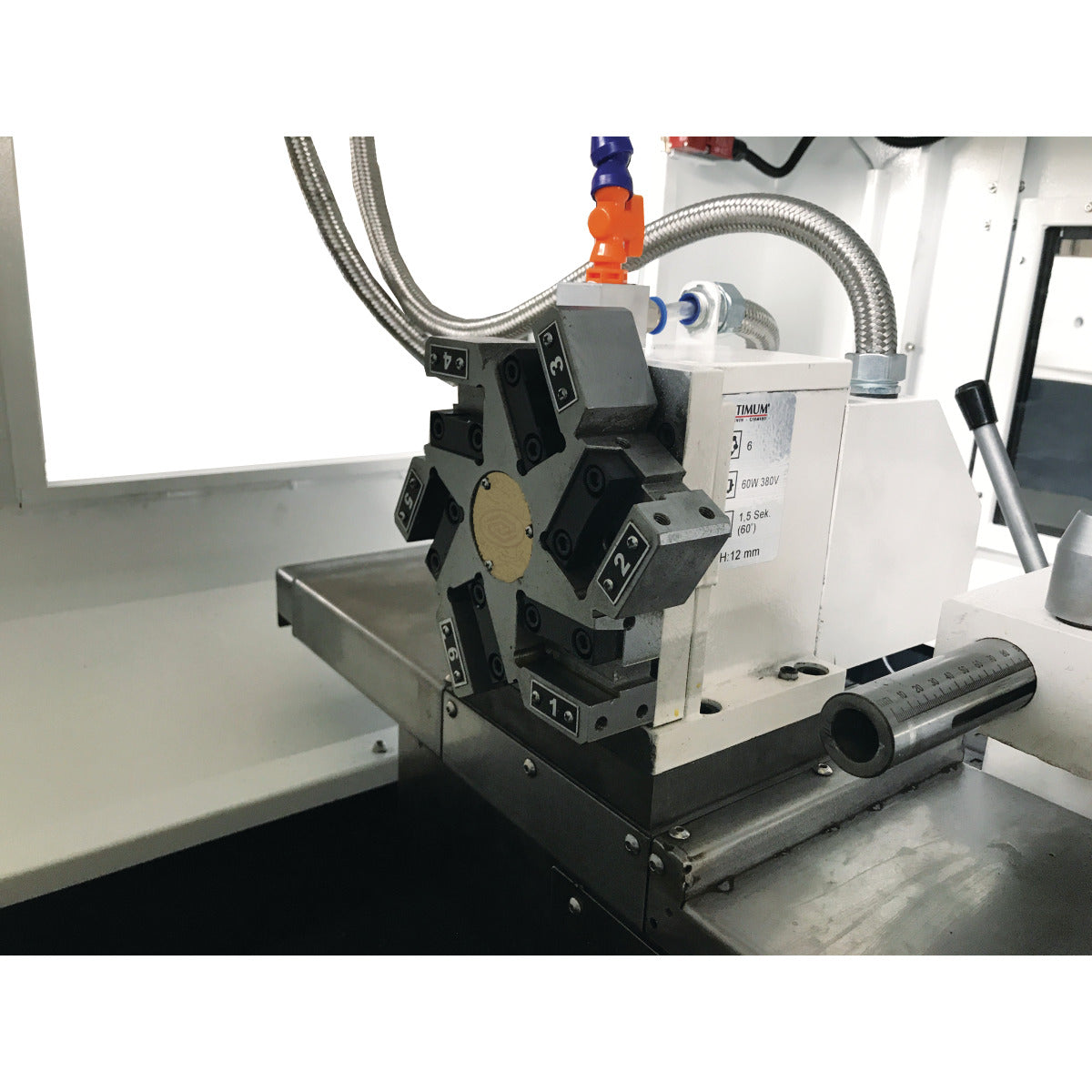

- A torre de viragem está localizada atrás do centro de viragem (ferramenta de viragem esquerda)
SINUMERIK 808 ADVANCED
Tecnologia CNC do líder tecnológico, aliada a um conceito de funcionamento revolucionário
Aumento da produtividade na produção
- O controlo SINUMERIK 808D ADVANCED é um controlo CNC baseado em painel. A solução de nível de entrada compacta e fácil de utilizar é utilizada para aplicações de torneamento simples. Caraterísticas como operação, comissionamento e manutenção simples são a base perfeita para equipar máquinas CNC.
- Devido às suas caraterísticas específicas de tecnologia, o controlo SINUMERIK 808D ADVANCED está perfeitamente pré-configurado para o torneamento. Devido às extensões de hardware e software, o SINUMERIK 808D ADVANCED também oferece desempenho suficiente para funções simples de torneamento para fabricação de moldes e ferramentas.
COMPACTO E ROBUSTO
- Graças a um design de CNC baseado em painel com poucas interfaces e um painel de operador na classe de proteção IP65, o SINUMERIK 808D ADVANCED está perfeitamente preparado para ser utilizado em ambientes agressivos. As dimensões reduzidas permitem a utilização em máquinas compactas.
SINUMERIK 808D NO PC
- Pacote de software idêntico ao controlo que simplifica ainda mais o manuseamento da máquina-ferramenta. Download gratuito em www.cnc4you.com
PACOTE COMPLETO
- Porta Ethernet RJ45
- Preparado para manutenção remota
- Função AST; permite uma otimização simples com maiores exigências de dinâmica e precisão
- Codificador absoluto / não é necessário curso de referência
- Maior precisão
Controlo
- Ecrã LCD a cores de 8,4" com resolução de 800 x 600
Garantia alargada
Com a garantia alargada, protege a sua nova máquina contra danos de garantia durante mais 12 ou 36 meses (apenas para aquisição com a compra da máquina).
- 12 meses; Artigo n.º 3589010
- 36 meses; Artigo n.º 3589012
Conteúdo de entrega
- Suporte para torre de ferramentas
- Sistema de refrigeração
- lâmpada da máquina
- ferramenta de trabalho
Não esquecer o alimento giratório Categoria: Optimum - Equipamentos
| Dimensões e pesos | |
|---|---|
| Comprimento (produto) aprox. | 1950 mm |
| Largura/profundidade (produto) aprox. | 1475 mm |
| Altura (produto) aprox. | 1956 mm |
| Peso líquido aprox. | 1200 kg |
| Áreas de trabalho | |
| Diâmetro do mandril do torno | 160 mm |
| Altura máxima | 165 mm |
| Largura máxima | 600 mm |
| Diâmetro de oscilação acima da base da máquina | 350 mm |
| Diâmetro de oscilação acima da corrediça de aplainamento | 146 mm |
| Largura da base | 208 mm |
| Binário do motor | |
| Binário do motor do eixo X | 4 Nm |
| Binário do motor do eixo Z | 6 Nm |
| Gama de velocidades | |
| Gama de velocidades | 30 - 3500 min¯¹ |
| Dados eléctricos | |
| Potência do motor de acionamento | 3,7 kW |
| Tensão de alimentação | 400 V |
| Frequência da rede eléctrica | 50 Hz |
| Precisão | |
| Precisão de repetição | ± 0,01 mm |
| Precisão de posicionamento | ± 0,01 mm |
| Sistema de lubrificação de arrefecimento | |
| Saída da bomba de refrigeração do sistema de lubrificação de arrefecimento | 95 W |
| Capacidade do depósito do sistema de lubrificação de arrefecimento | 75 l |
| Fuso | |
| Mandril do fuso | ISO 702-1 N.º 4 - A2 |
| Furo do fuso | 46 mm |
| Cabeçote móvel | |
| Mandril do cabeçote móvel | MK 3 |
| Curso da fresa do cabeçote móvel | 120 mm |
| Diâmetro da fresa do cabeçote móvel | 45 mm |
| Curso | |
| Curso do eixo X | 185 mm |
| Curso do eixo Z | 540 mm |
| Velocidade de alimentação | |
| Velocidade de avanço do eixo X | 6000 mm/min |
| Velocidade de avanço do eixo Z | 8000 mm/min |
| Torre | |
| Tipo de trocador de ferramentas | elétrico |
| Número de ranhuras para ferramentas do trocador de ferramentas | 6 St |
| Altura máxima do mandril do trocador de ferramentas, largura quadrada | 16 x 16 mm |
| Trocador de ferramentas diâmetro máx. do mandril haste de perfuração | 16 mm |
| Ligações eléctricas | |
| Valor nominal total | 6,5 kVA |
| Motor(es) | |
| Binário do motor de acionamento | 23,6 Nm |
| Binário no fuso | 40 Nm |
