Descrição
Conteúdo de entrega
- Base da máquina apoiada em ferro fundido cinzento

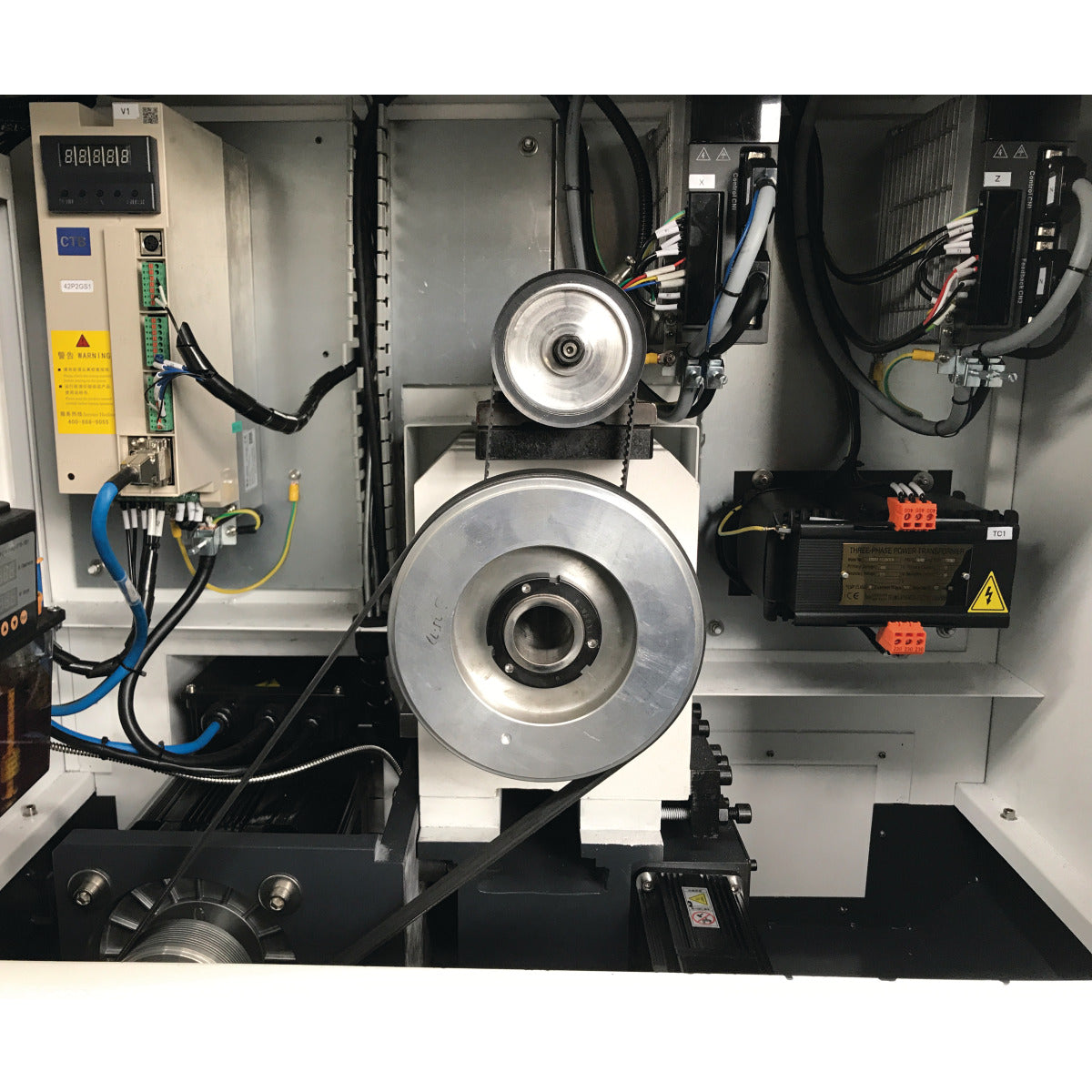

- Rolamento do fuso elaborado
- Interruptor de impacto de paragem de emergência
- Lubrificação central
- Interruptor de referência
- Caixa de proteção de fácil manutenção
- Porta de acesso traseira para manutenção
- Interruptor de segurança na porta de correr frontal
- O revólver giratório está atrás do centro de rotação (ferramenta giratória esquerda)

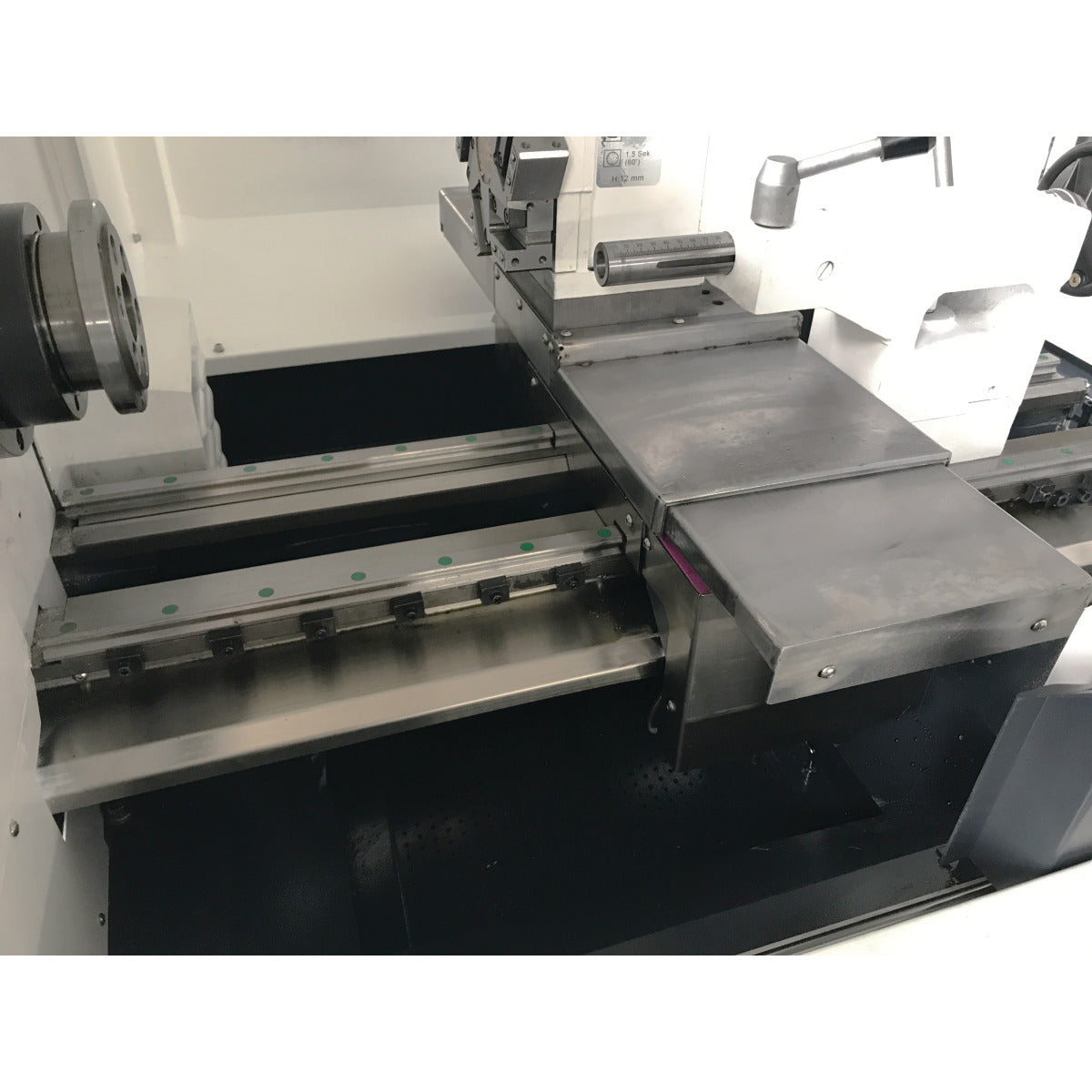

- Guia linear
- Pacote de software "SINUMERIK 808D no PC" incluído. (Software de formação prática, com o qual as peças podem ser programadas e simuladas offline no PC. Descarregar gratuitamente em www.cnc4you.com)
Conteúdo de entrega

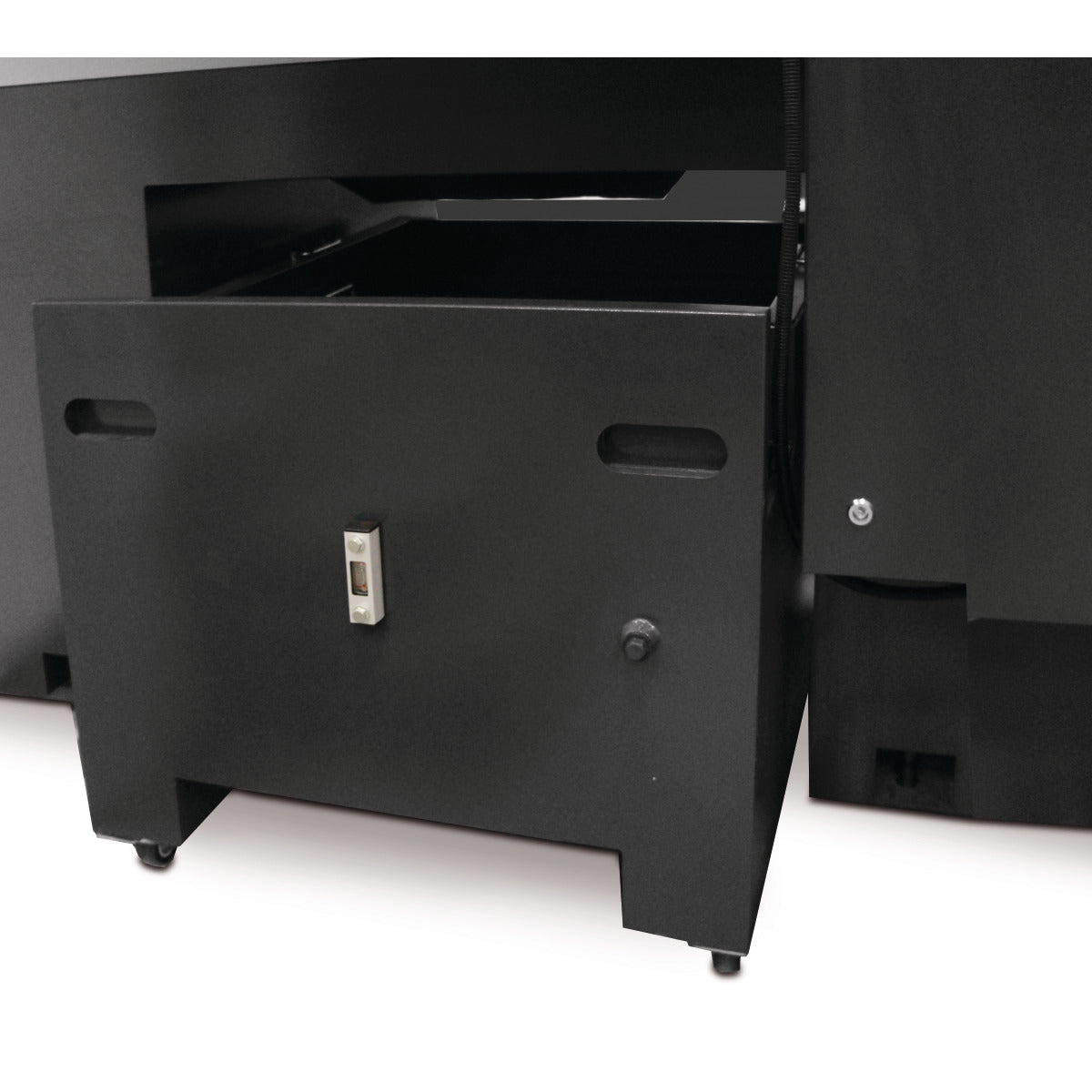

- Sistema de refrigeração
- lâmpada da máquina
- ferramenta de trabalho
| Dimensões e pesos | |
|---|---|
| Comprimento (produto) aprox. | 1655 mm |
| Largura/profundidade (produto) aprox. | 1590 mm |
| Altura (produto) aprox. | 1955 mm |
| Peso líquido aprox. | 832 kg |
| Áreas de trabalho | |
| Altura máxima | 169 mm |
| Largura máx. | 430 mm |
| Diâmetro de oscilação acima da base da máquina | 300 mm |
| Diâmetro de oscilação acima da corrediça de aplainamento | 200 mm |
| Largura da base | 180 mm |
| Binário do motor | |
| Binário do motor do eixo X | 1,3 nm |
| Binário do motor do eixo Z | 2,4 Nm |
| Gama de velocidades | |
| Gama de velocidades | 40 - 4000 min¯¹ |
| Dados eléctricos | |
| Potência do motor de acionamento | 2,2 kW |
| Tensão de alimentação | 400 V |
| Frequência de rede | 50 Hz |
| Precisão | |
| Precisão de repetição | ± 0,01 mm |
| Precisão de posicionamento | ± 0,01 mm |
| Sistema hidráulico | |
| Capacidade do depósito do sistema hidráulico | 25 l |
| Sistema de lubrificação de arrefecimento | |
| Potência da bomba de refrigeração do sistema de lubrificação de arrefecimento | 95 W |
| Capacidade do depósito do sistema de lubrificação de arrefecimento | 25 l |
| Fuso | |
| Mandril do fuso | (DIN 6350) A2-3 |
| Furo do fuso | 30 mm |
| Cone do fuso | 5C |
| Cabeçote móvel | |
| Mandril do cabeçote móvel | MK2 |
| Curso da fresa do cabeçote móvel | 120 mm |
| Diâmetro da fresa do cabeçote móvel | 30 mm |
| Curso | |
| Curso do eixo X | 145 mm |
| Curso do eixo Z | 465 mm |
| Velocidade de alimentação | |
| Velocidade de avanço do eixo X | 10000 mm/min |
| Velocidade de alimentação do eixo Z | 12000 mm/min |

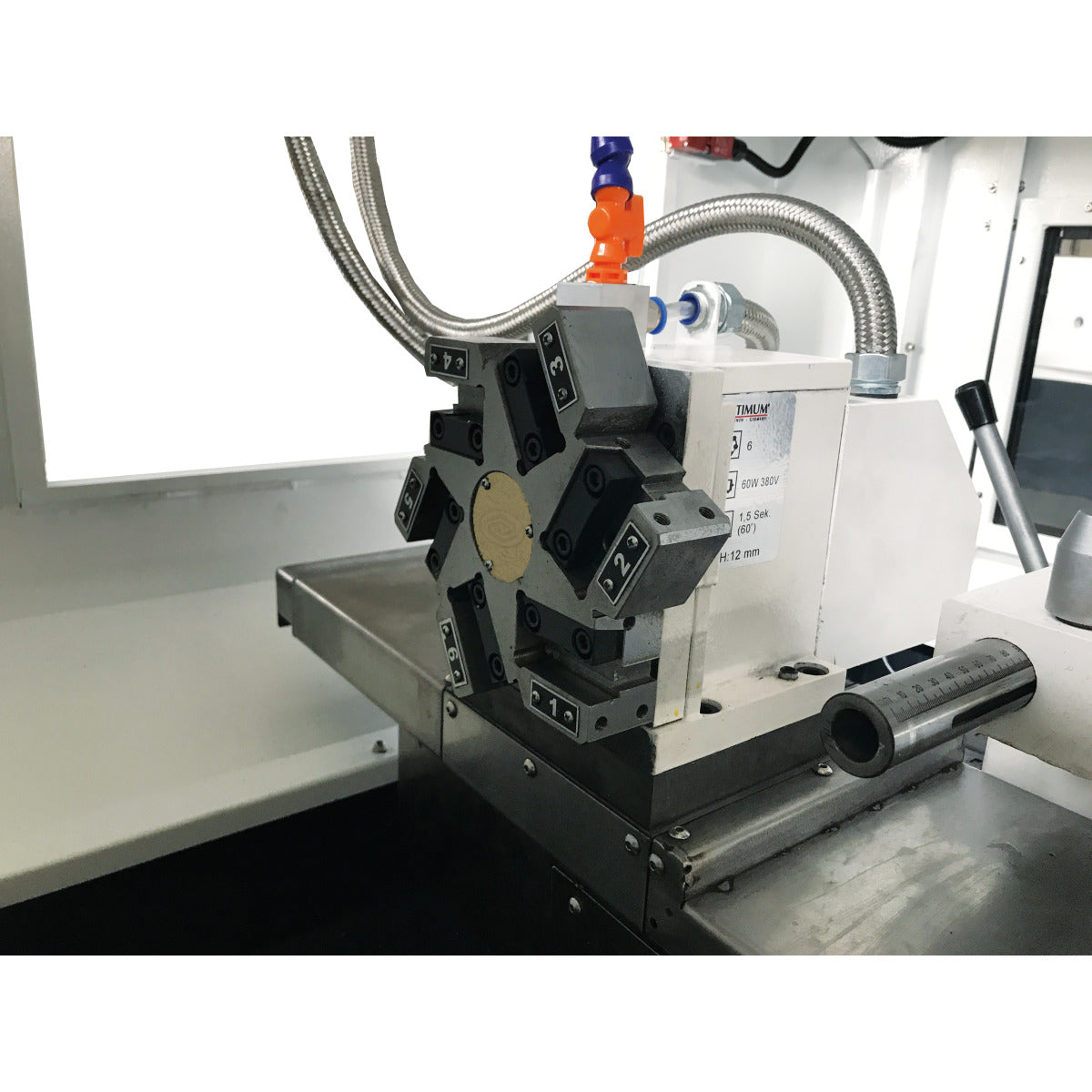

| Torre | |
| Tipo de trocador de ferramentas | elétrico |
| Número de ranhuras para ferramentas | 6 St |
| Altura máxima do mandril do trocador de ferramentas, largura quadrada | 16 mm |
| Diâmetro máx. do mandril do trocador de ferramentas haste de perfuração | 16 mm |
| Ligações eléctricas | |
| Valor nominal total | 3,75 kVA |
| Motor(es) | |
| Binário do motor de acionamento | 14 nm |
| Binário no fuso | 28 nm |
