- Operação extremamente simples graças às curvas caraterísticas de sinergia: 3 passos para o resultado final da soldadura. Ajuste automático da potência, alimentação do fio, largura de oscilação, frequência de oscilação, frequência do laser, PWM, arranque a quente, etc.

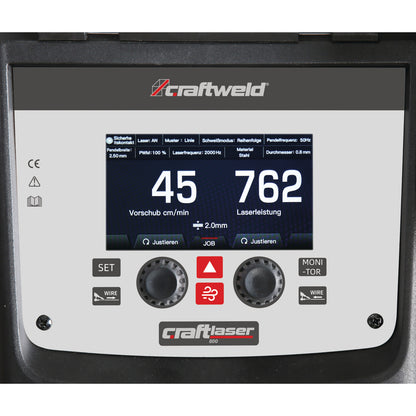

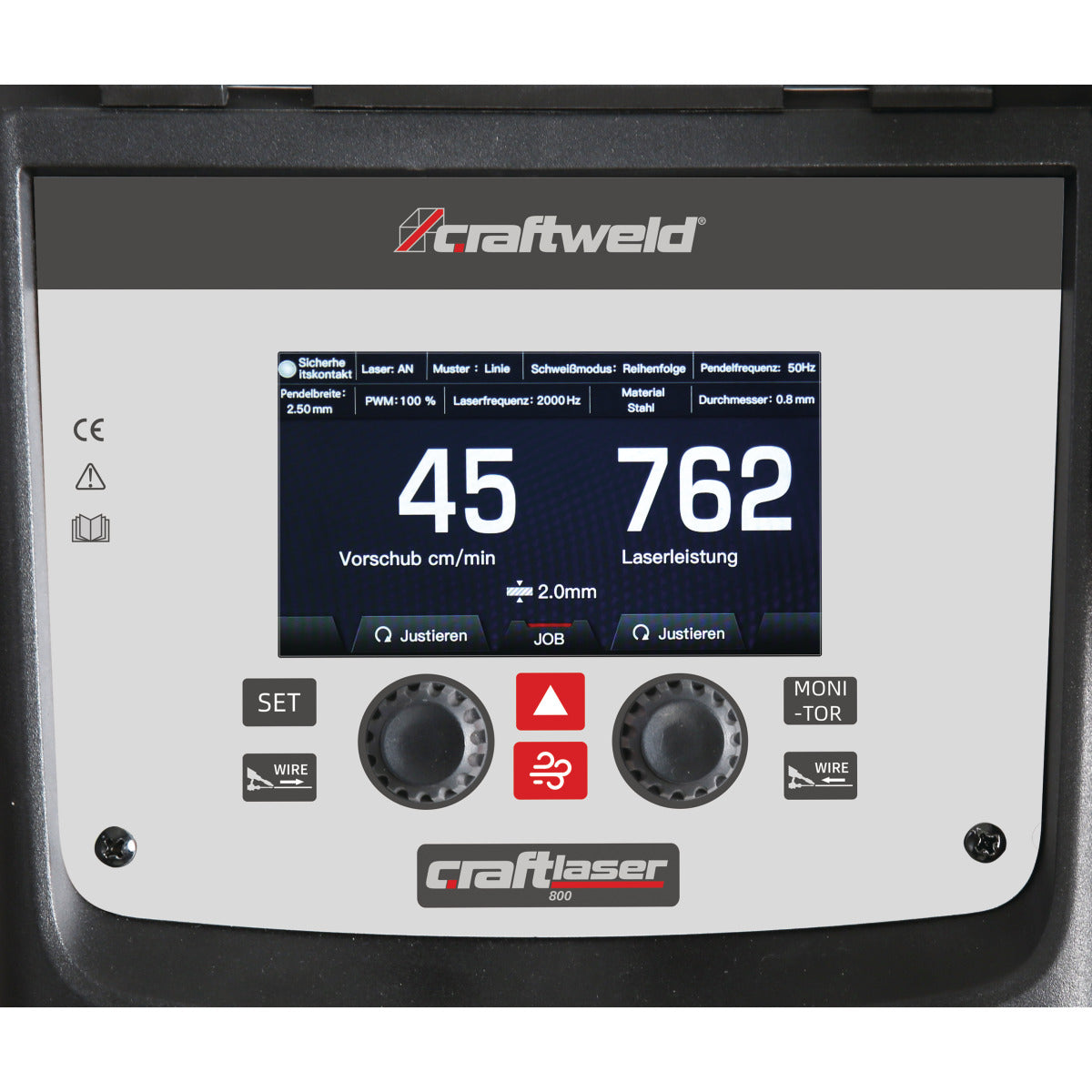

- O ecrã de alta resolução permite uma óptima leitura de todos os parâmetros necessários. A ajuda integrada garante uma melhor compreensão das opções de configuração

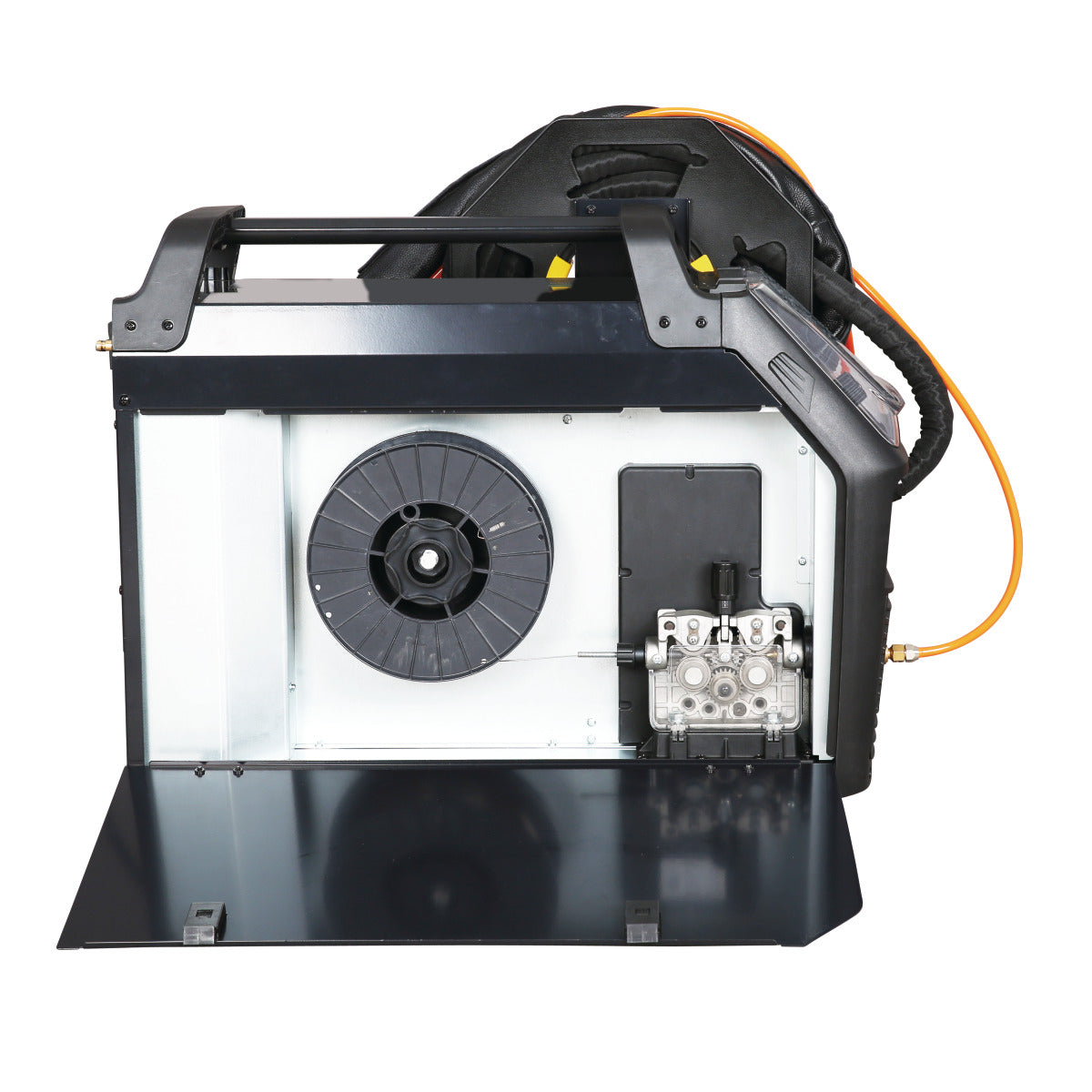

- Funcionamento totalmente integrado na caixa de alimentação de fio - funcionamento opcional através da máquina ou da alimentação de fio
- Fontes de laser de modo único de 20µm. O dobro da densidade de potência das fontes laser multimodo de 50µm padrão de muitos concorrentes garantem profundidades de penetração e qualidades de feixe significativamente mais elevadas.
- Células laser de elevado desempenho emparelhadas com tochas arrefecidas a gás garantem a máxima potência e estabilidade de focagem.
- Máquina 2 em 1: soldadura e limpeza: A limpeza a laser é perfeita para decapagem, remoção de ferrugem e remoção de incrustações
- Interface Ethernet-IP opcional para aplicações robotizadas
- Opcional: alimentação dupla de fio
- Sistema de paragem de emergência de 2 canais
- Interface de segurança de 2 canais para monitorização do acesso (interrutor de contacto da porta)
- Interruptor de chave para impedir uma utilização não autorizada
- Deteção de rutura de fibra de 2 canais e ligação QBH monitorizada
- Instruções de segurança e ativação manual do desbloqueio do laser em cada arranque
- O botão de pressão duplo impede a ativação involuntária do laser
Conteúdo de entrega

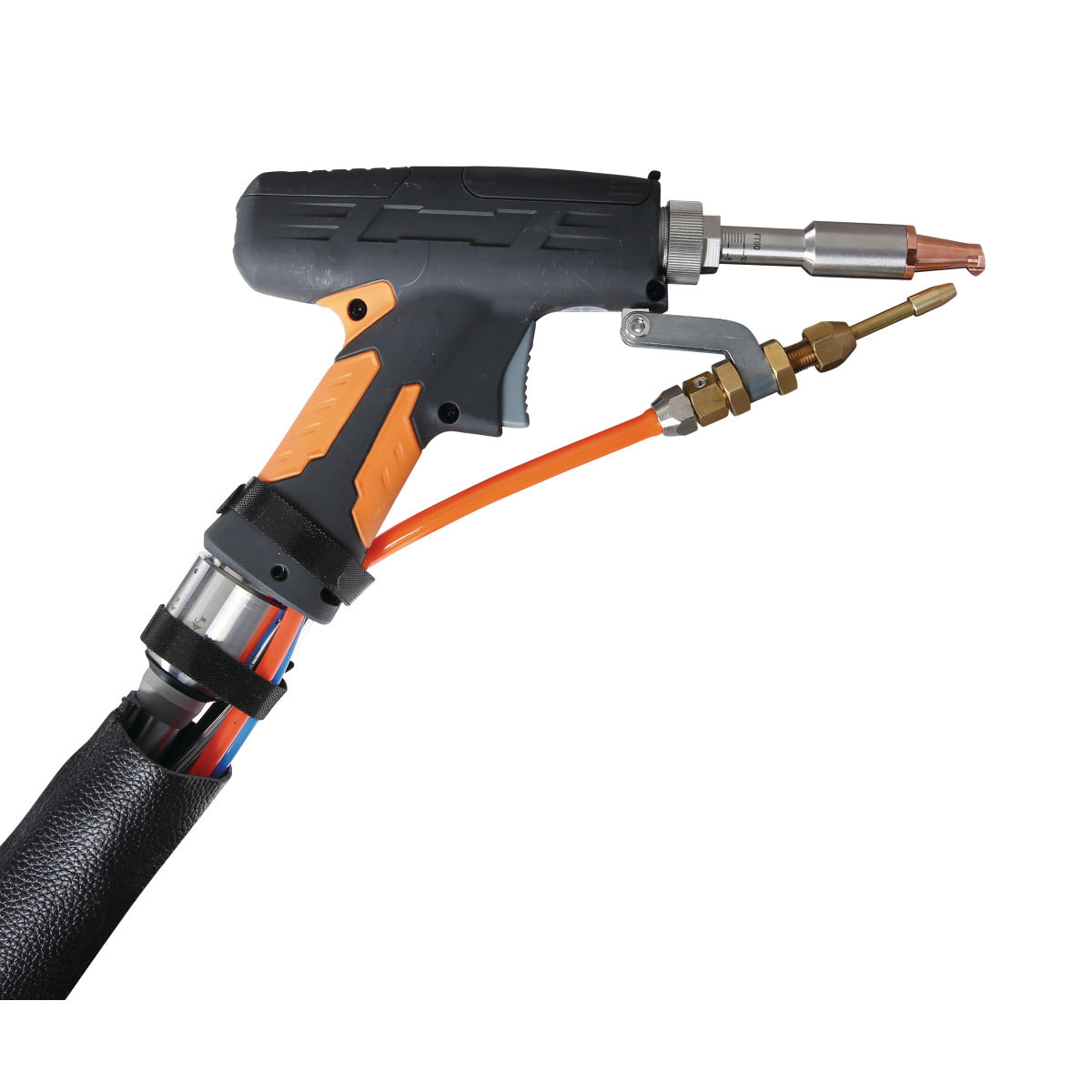

- Tocha de soldadura
- Mangueira de gás 4 m
- 2 rolos 0,8 - 1,0 mm em V
- 2 rolos 1.0 - 1.2 mm em V
- 2 rolos 0.8 - 1.0 mm em U
- 2 rolos1.0 - 1.2 mm em U
- 3 bicos AS-12 para tocha laser
- 3 bicos ES-12 para tocha laser
- 3 bicos DS-16 para tocha laser
- 3 bicos de corte
- 5 lentes de proteção
- Acessórios para limpeza de laser
- Regulador pressão filtro 1/4“ 16 bar
- Ligação com rosca externa 1/4“ AG
- Casquilho duplo M G 1/4“ x G 1/4“
- Viseira FS 1 (visor dourado)
- Ferramenta operacional
- Ficha de segurança de abertura de portas
- Kit guias de fio
- Cabo massa
| Dimensões e pesos | |
|---|---|
| Comprimento (produto) aprox. | 680 mm |
| Largura/profundidade (produto) aprox. | 360 mm |
| Altura (produto) aprox. | 680 mm |
| Peso líquido aprox. | 38 kg |
| Gama de regulação | |
| Gama de regulação para 230 V | 5 - 800 W |
| Dados eléctricos | |
| Tensão de alimentação | 230 V |
| Frequência de rede | 50 Hz |
| Caraterísticas básicas | |
| Método | Soldadura a laser |
| Alimentação do fio | |
| fios soldáveis aço | 0,8 - 1,2 mm |
| fios soldáveis aço inoxidável | 0,8 - 1,2 mm |
| fios soldáveis alumínio | 0,6 - 1,2 mm |
| Unidade de pés de arame | 4 rolos |
| Velocidade de alimentação do fio | 0,25 - 6 m/min |
| Consumo de energia | |
| Eficiência | 42%. |
| Ligações eléctricas | |
| Comprimento do cabo de ligação | 10 m |
| Consumo de energia em modo inativo | < 220 W |
| Potência de entrada | 2,4 kW |
| Potência de saída | 0,8 kW |
| Arrefecimento | |
| Tipo de arrefecimento | arrefecido a ar |
| Laser | |
| Inclinação de até | 0 - 5 mm |
| Largura do espetro de até | 3 - 4 nm |
| Potência máxima. Potência média Radiação visível | 50 mW |
| Potência média máx. Potência média Radiação invisível | 750 - 800 W |
| Gama de comprimentos de onda Radiação visível | 660±5 nm |
| Gama de comprimentos de onda Radiação invisível | 1080±10 nm |
| Classe de laser Radiação visível | 3 |
| Classe de laser Radiação invisível | 4 |
| Espessura do material soldável | |
| espessura do material soldável aço | 0,8 - 3,0 mm |
| espessura do material soldável aço inoxidável | 0,8 - 3,0 mm |
| espessura do material soldável alumínio | 0,8 - 2,0 mm |
