Variantes do Produto
Descrição
Conteúdo de entrega
Funcionamento
- Operação extremamente simples graças às curvas de sinergia
- Três passos para obter o resultado final da soldadura. Ajuste automático da potência, alimentação do fio, amplitude de oscilação, frequência de oscilação, frequência do laser, PWM, arranque a quente, etc.

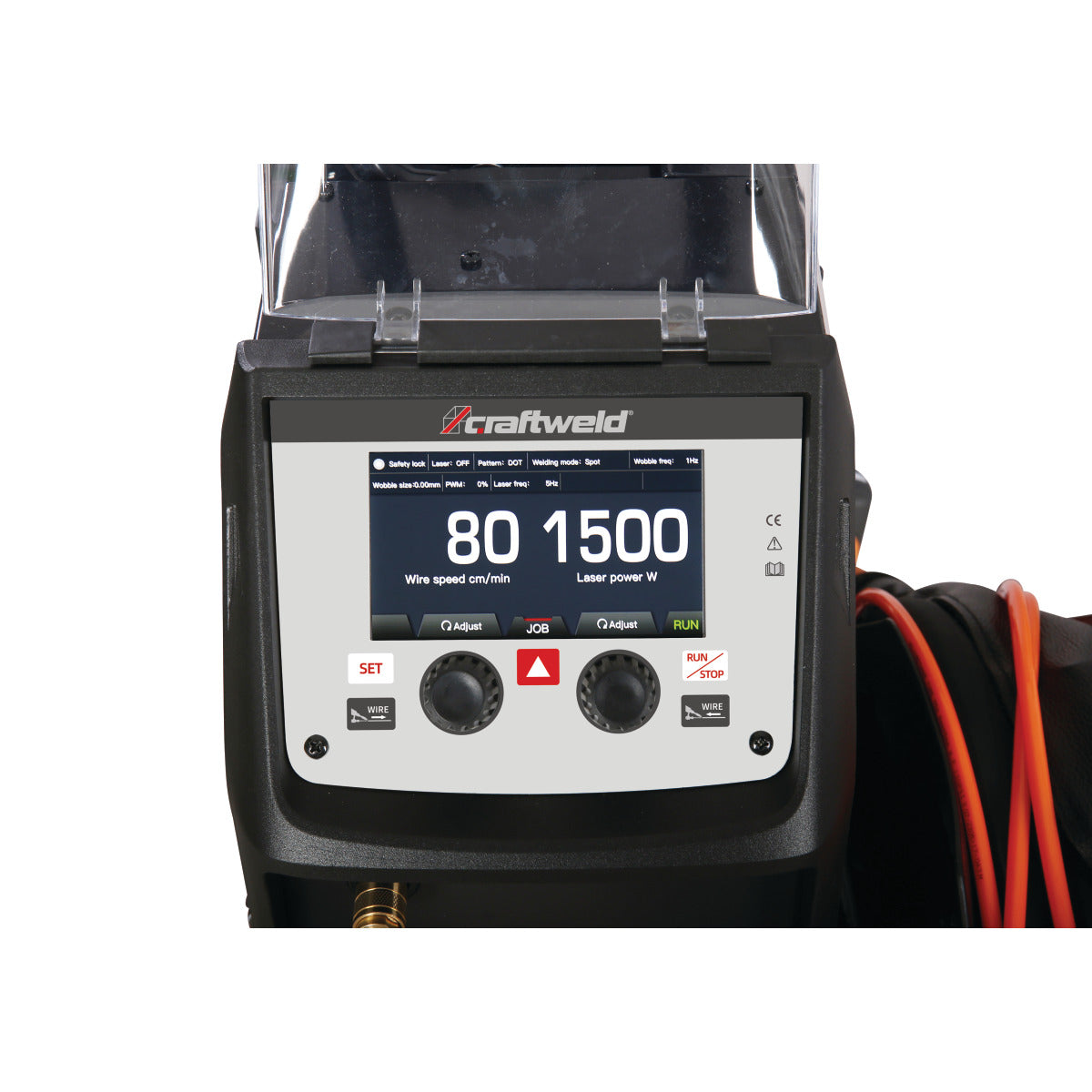

- O ecrã de alta resolução permite uma ótima legibilidade de todos os parâmetros necessários. A ajuda integrada garante uma melhor compreensão das opções de configuração
- Operação totalmente integrada na caixa de alimentação de fio - operação opcional através da máquina ou da alimentação de fio
Características técnicas
- Fontes de laser monomodo de 20 µm. A densidade de potência dupla em relação às fontes de laser multimodo padrão de 50 µm de muitos concorrentes garante profundidades de penetração e qualidades de feixe significativamente superiores
- Células de laser de alto desempenho combinadas com tochas arrefecidas a gás garantem potência máxima e estabilidade de foco
- Placa de processo melhorada - maior capacidade de processamento
- Interface de E/S digital e Ethernet-IP para funções de automação e segurança
- Nova interface de software
- Fonte de laser RAYCUS
- Máquina 2 em 1: soldadura e limpeza: a limpeza a laser é perfeita para decapagem de tinta, remoção de ferrugem e remoção de incrustações
- Opcional: interface Ethernet-IP para aplicações robóticas
- Opcional: alimentação dupla de fio
Segurança e proteção
- Sistema de paragem de emergência de 2 canais
- Interface de segurança de 2 canais para monitorização de acesso (interruptor de contacto da porta)
- Interruptor de chave para impedir a utilização não autorizada
- Detecção de rutura de fibra de 2 canais e ligação QBH monitorizada
- Instruções de segurança e ativação manual da libertação do laser em cada arranque
- Botão duplo impede a ativação acidental do laser
- Arrefecimento a ar
- Adequado para aplicações de serviço pesado
Vantagens da soldadura a laser em comparação com os processos de soldadura convencionais
- Quase nenhuma deformação, incrivelmente rápido, qualidade incrivelmente boa (mesmo com materiais muito finos <1 mm)
- Consome aproximadamente 70% menos energia
- Rápido e fácil de aprender
- Elevada fiabilidade do processo
- Poupança de tempo extrema, com uma redução significativa do retrabalho

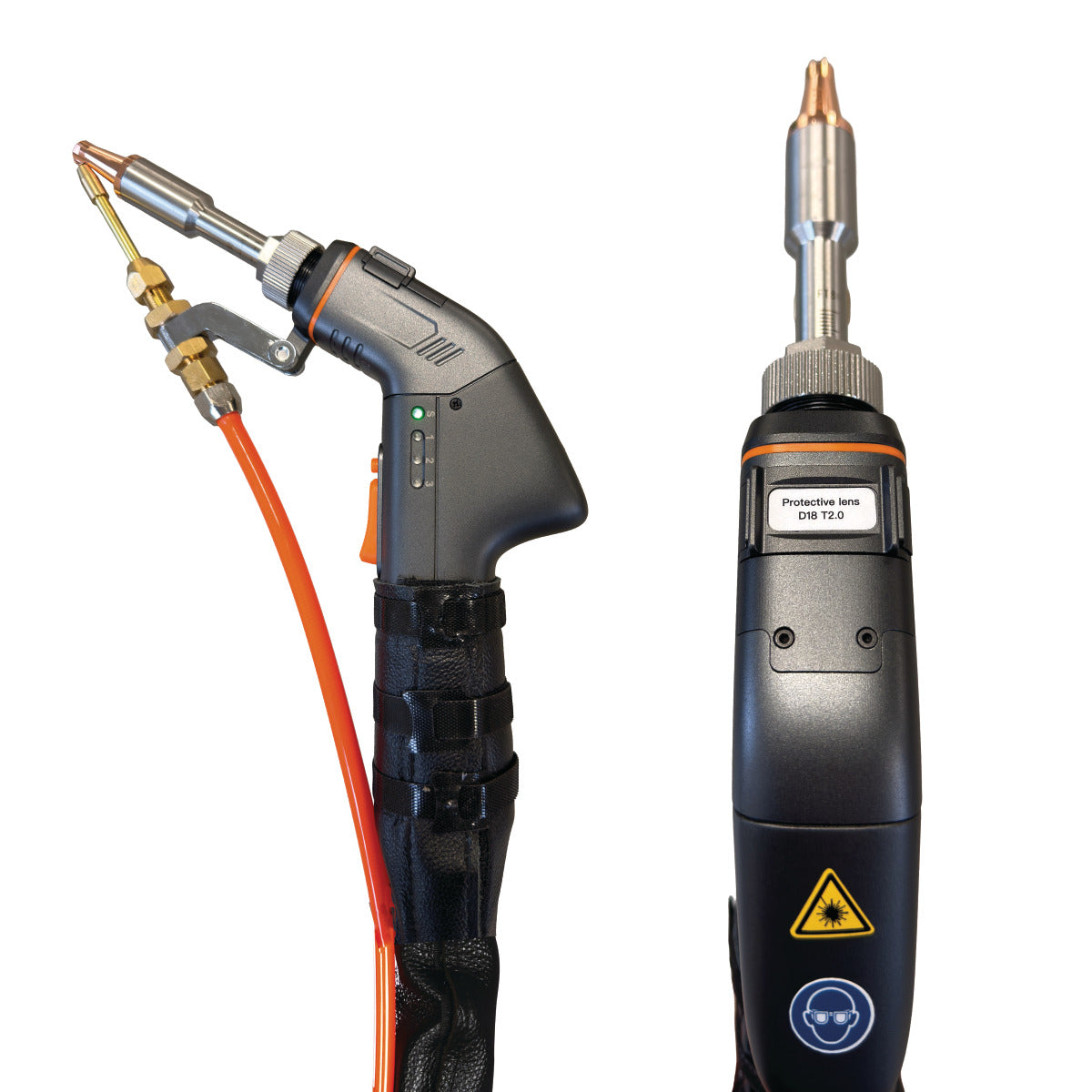

- Uma das tochas mais leves do mercado, com aproximadamente 680 g
- Circuito de segurança de 2 canais para máxima segurança
Vantagens do laser Craft
- Limpeza a laser com largura de varredura de até 100 mm com autofoco
- Máquina 2 em 1: soldadura e limpeza
- Sinergia total - acabaram-se as listas de parâmetros
- Fácil manutenção - sem mais envios inconvenientes
Conteúdo de entrega
- VarioProtect LASER-M
- Regulador de pressão com filtro
- Nipelo de encaixe
- Nipelo duplo
| Dimensões e pesos | |
|---|---|
| Comprimento (produto) aprox. | 750 mm |
| Largura/profundidade (produto) aprox. | 600 mm |
| Altura (produto) aprox. | 1000 mm |
| Peso líquido aprox. | 130 kg |
| Peso da fonte de alimentação | 53 kg |
| Peso da caixa de alimentação de fio | 11,5 kg |
| Intervalo de regulação | |
| Faixa de regulação para 230 V | 5 – 1500 W |
| Dados elétricos | |
| Tensão de alimentação | 230 V |
| Frequência da rede | 50 Hz |
| Características básicas | |
| Método | Soldadura a laser |
| Alimentação de fio | |
| Fios soldáveis de aço | 0,6 – 1,6 mm |
| Fios de aço inoxidável soldáveis | 0,6 – 1,6 mm |
| Fios de alumínio soldáveis | 1,0 – 1,6 mm |

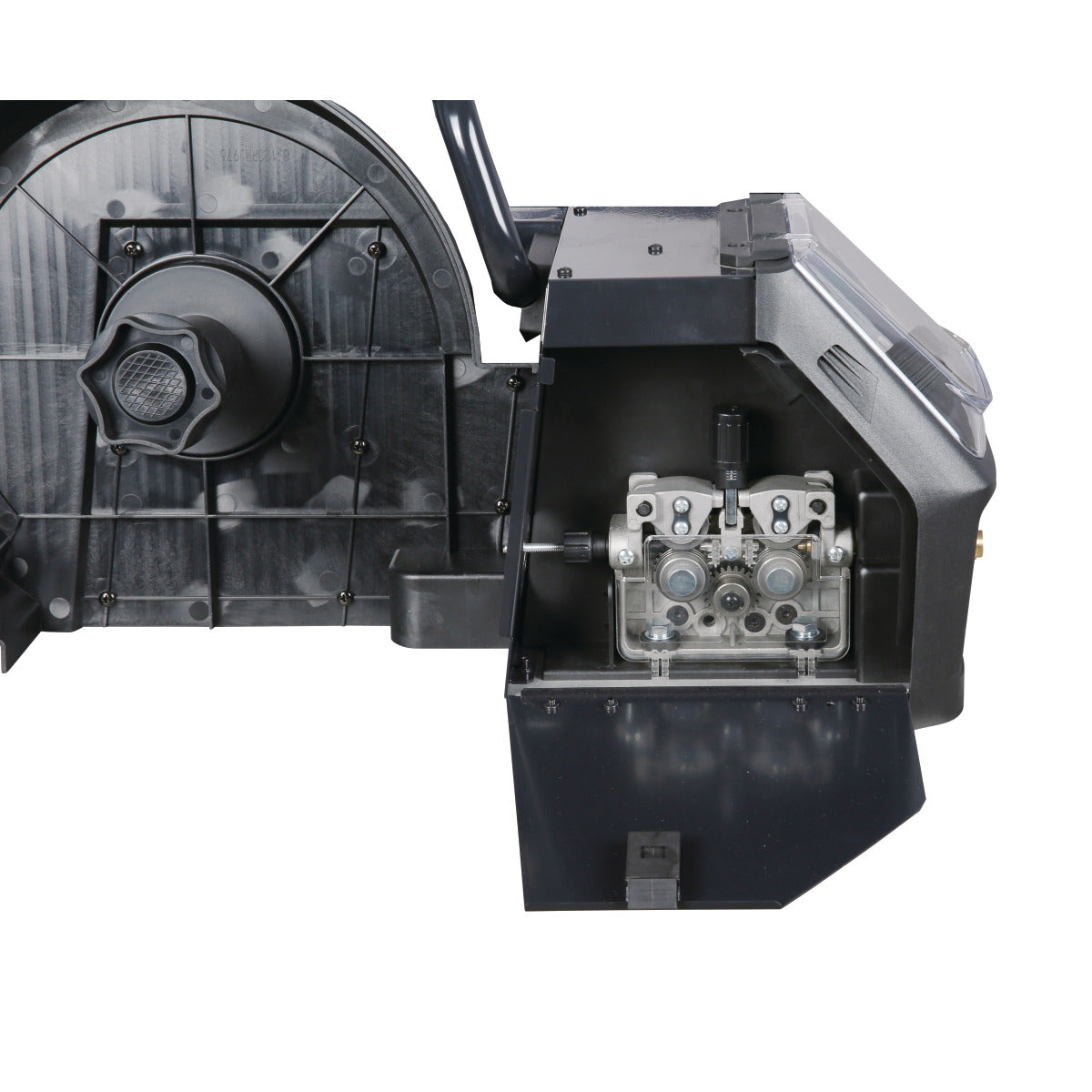

| Unidade de alimentação de fio | 4 rolos |
| Velocidade de alimentação do fio | 0,25 - 6 m/min |
| Entrada | |
| Eficiência | 30 % |
| Ligações elétricas | |
| Comprimento do cabo de ligação | 10 m |
| Consumo de energia em modo de espera | < 70 W |
| Potência de entrada | 4,8 kW |
| Potência de saída | 1,5 kW |
| Arrefecimento | |
| Tipo de refrigeração | ar |
| Laser | |
| Oscilação de a | 0 - 5 mm |
| Largura do espectro de a | 3 – 4 nm |
| Potência do laser guia vermelho | 200 µW |
| Potência média máxima da radiação visível | 0,2 mW |
| Potência média máxima da radiação invisível | 1500 W |
| Intervalo de comprimento de onda da radiação visível | 640±10 nm |
| Intervalo de comprimento de onda da radiação invisível | 1080±10 nm |
| Classe do laser de radiação visível | 2 |
| Classe do laser para radiação invisível | 4 |
| Espessura do material soldável | |
| Espessura do material soldável em aço | 0,8 – 6 mm |
| Espessura do material soldável em aço inoxidável | 0,8 – 6 mm |
| Espessura do material soldável em alumínio | 0,8 – 4 mm |
| Informações sobre o produto UE 2023/2854 | |
| Tipo de dados gerados | Dados de utilização |
| Formato dos dados gerados | Formatos comuns e legíveis por máquina, como JSON |
| Quantidade de dados | Até 5 MB |
| Geração contínua de dados em tempo real | Sim |
