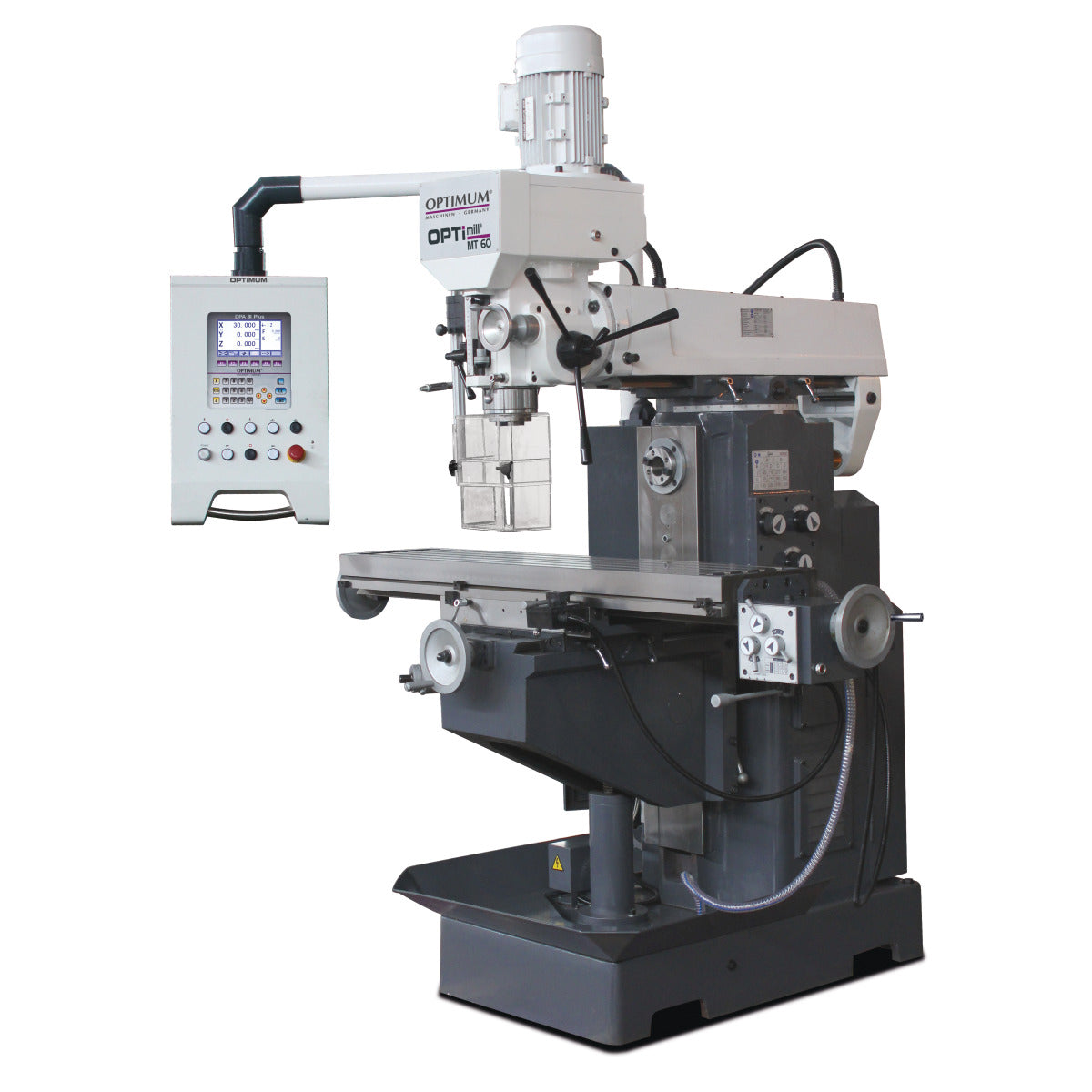

Descrição
Conteúdo de entrega
- Design pesado e sólido, fabricado em ferro fundido cinzento de alta qualidade e com absorção de vibrações
- Mesa cruzada sólida e de dimensões generosas, com acabamento de superfície preciso, com ranhuras em T e ranhuras de chaveta ajustáveis
- Avanço automático da fresa (perfuração) ativado através da alavanca de avanço da fresa ou avanço manual da fresa com o volante de avanço fino
- Rotação direita/esquerda
- Dispositivo de refrigeração
- O eixo X desloca-se com o volante ou através do dispositivo de avanço da mesa
- Ecrã de proteção regulável em altura com microinterruptor, contra a projeção de aparas e peças, para máxima proteção do utilizador
Conteúdo de entrega
- Bucha de engrenagens Ø 1 - 16 mm / B16
- Bucha de perfuração ISO40 / B16
- Adaptador ISO40 / MK3
- Adaptador ISO40 / MK2

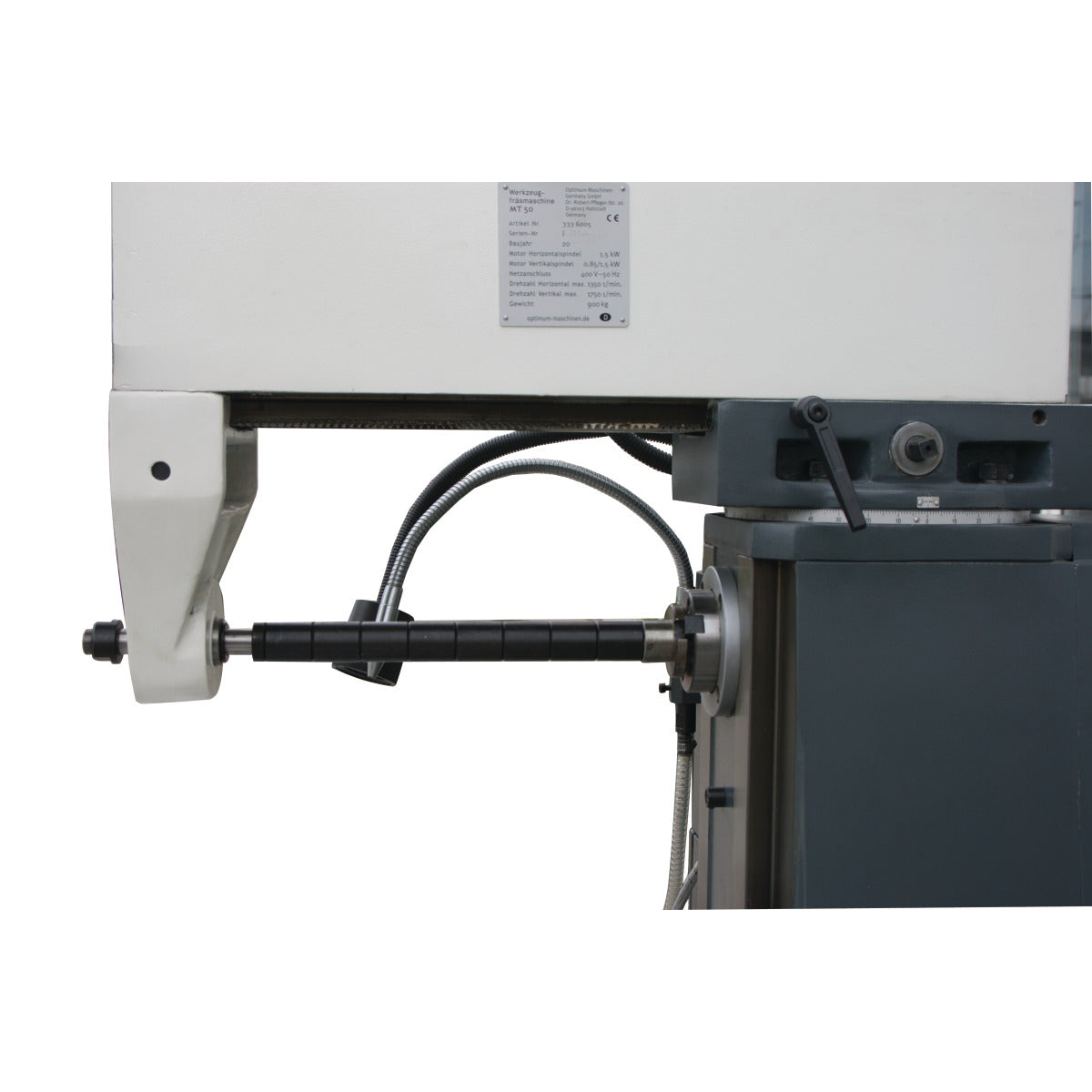

- Fuso de fresagem Fresagem horizontal Ø 22 mm
- Fuso de fresagem Fresagem horizontal Ø 27 mm
- Barra de tração vertical e horizontal
- Ferramenta de trabalho
| Dimensões e pesos | |
|---|---|
| Comprimento (produto) aprox. | 1650 mm |
| Largura/profundidade (produto) aprox. | 1310 mm |
| Altura (produto) aprox. | 2160 mm |
| Peso líquido aprox. | 1300 kg |
| Equipamento | |

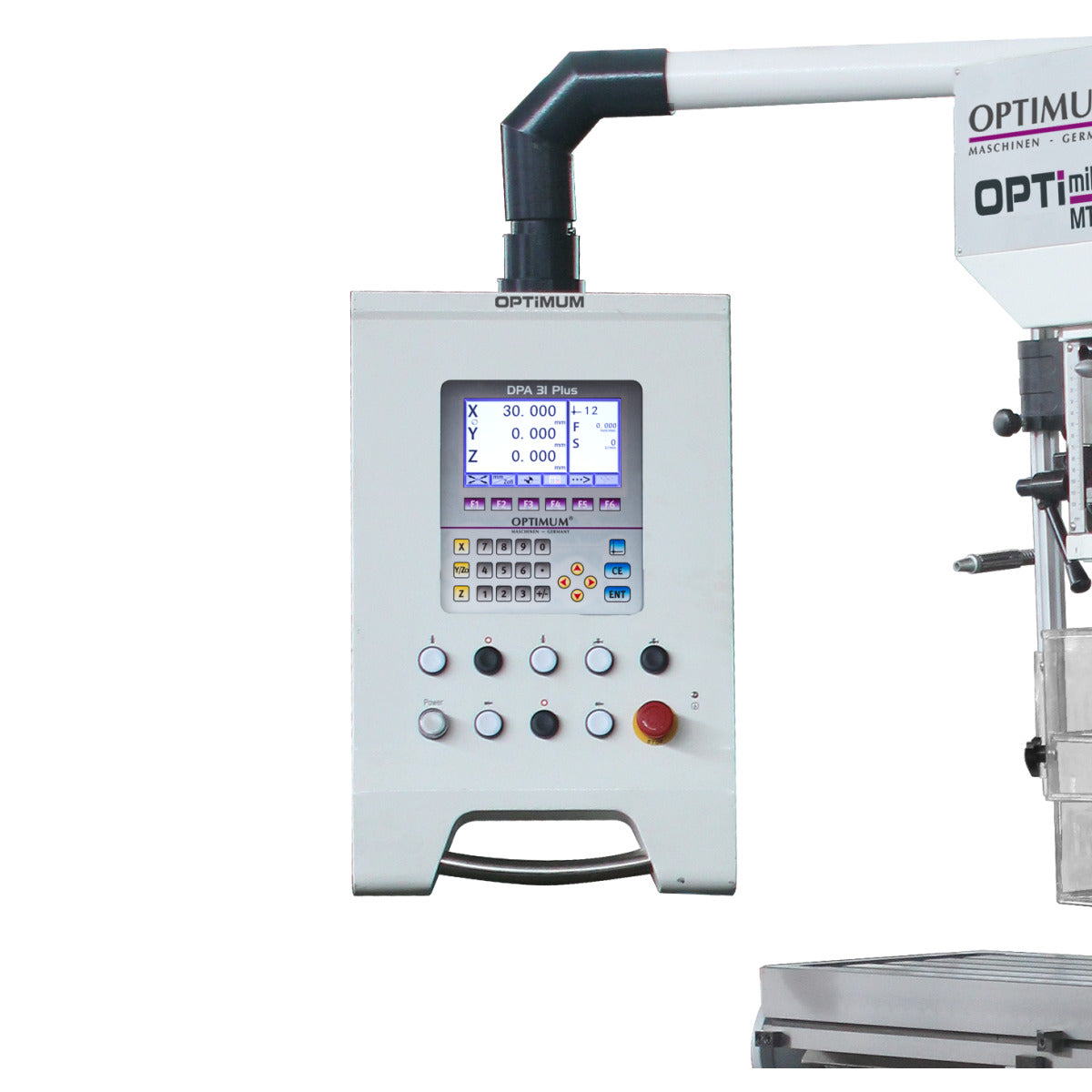

| Indicador digital de posição | DPA 31 Plus |

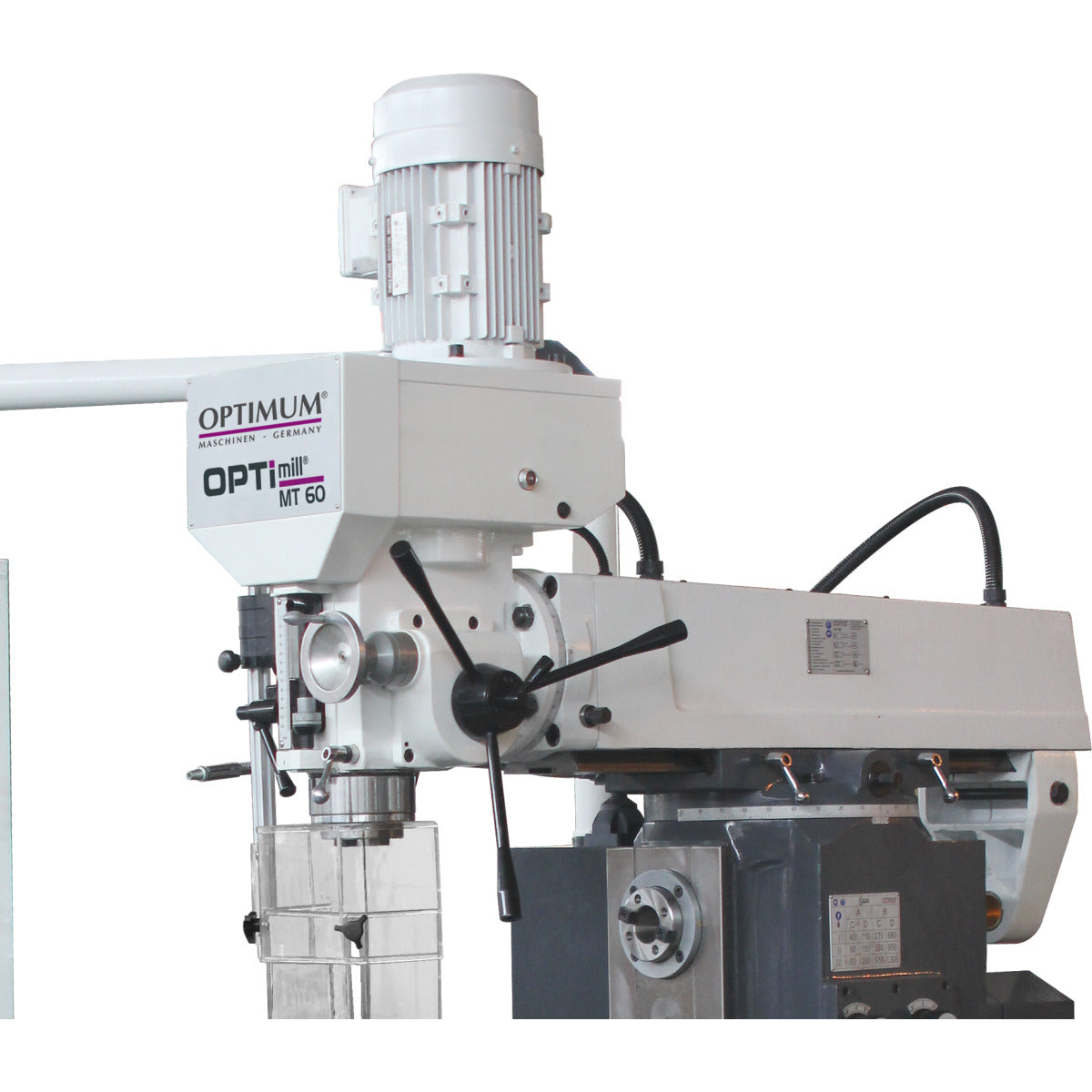

| Cabeça de perfuração/fresagem | |
| Gama de inclinação da cabeça de perfuração-fresagem | ± 45 ° |
| Saída de perfuração/fresagem | |
| Tamanho máximo da cabeça de fresagem | 100 mm |
| Tamanho máx. da fresa de veio | 25 mm |
| Aço de desempenho de perfuração (S235JR) | 30 mm |
| Aço de desempenho de perfuração contínua (S235JR) | 25 mm |
| Dados eléctricos | |
| Valor nominal total | 5 kW |
| Tensão de alimentação | 400 V |
| Frequência de rede | 50 Hz |
| Mesa de fresagem horizontal | |
| Comprimento da mesa de fresagem horizontal | 1270 mm |
| Largura da mesa de fresagem horizontal | 280 mm |
| Distância mínima entre o fuso vertical e a mesa de fresagem horizontal | 60 mm |
| Distância máxima do fuso vertical - mesa de fresagem horizontal | 420 mm |
| Tamanho da ranhura em T da mesa de fresagem horizontal | 14 mm |
| Número de ranhuras em T da mesa de fresagem horizontal | 4 |
| Espaçamento entre ranhuras em T da mesa de fresagem horizontal | 50 mm |
| Capacidade de carga máxima da mesa de fresagem horizontal | 150 kg |
| Fuso horizontal | |
| Alcance do fuso horizontal | 35 - 370 mm |
| Mandril do fuso horizontal | ISO 40 DIN 2080 |
| Engrenagem do fuso horizontal | 40 - 1300 min¯¹ |
| Número de engrenagens do fuso horizontal | 9 |
| Potência do motor de acionamento do fuso horizontal | 2,2 kW |
| Sistema de lubrificação por arrefecimento | |
| Potência de acionamento da(s) bomba(s) de refrigeração | 40 W |
| Deslocação | |
| Curso manual do eixo X | 750 mm |
| Curso manual do eixo Y | 230 mm |
| Deslocação manual do eixo Z | 360 mm |
| Curso do eixo X automático | 680 mm |
| Fuso vertical | |
| Tipo de alimentação do fuso vertical | automático |
| Alcance do fuso vertical de até | 220 - 550 mm |
| Mandril do fuso vertical | ISO 40 DIN 2080 |
| Gama de velocidades do fuso vertical | 90 - 2000 min¯¹ |
| Número de engrenagens do fuso vertical | 8 |
| Diâmetro do fuso vertical | 90 mm |
| Barra de aperto do fuso vertical | M16 |
| Curso do fuso vertical | 120 mm |
| Avanço da fresa do fuso vertical | 0,008 - 0,25 (3 níveis) mm/rot |
| Potência do motor de acionamento do fuso vertical em funcionamento normal | 2,2 kW |
