Variantes do Produto
Descrição
Conteúdo de entrega
- Gama versátil de aplicações
- Design robusto da máquina
- Construção pesada e sólida em ferro fundido Meehanite de alta qualidade
- Funcionamento suave devido às rodas dentadas retificadas que funcionam num banho de óleo
- Todas as guias são endurecidas e podem ser ajustadas com tiras de cunha
- Guias planas estáveis nos eixos Y e Z
- Lubrificação central
- Grandes volantes desacoplados com escala
- Lâmpada LED da máquina
- Dispositivo de refrigeração
- Operação simples dos elementos de comutação
- Avanço da mesa nos eixos X, Y e Z
- Sistema de avanço ajustável em passos fixos por servo motor
- Mesa transversal maciça e de dimensões generosas, com acabamento de superfície preciso, com barras de cunha ajustáveis e batentes ajustáveis
- Posição de fresagem vertical e horizontal
- Ecrã de proteção regulável em altura com microinterruptor para evitar a projeção de aparas e peças, para máxima proteção do utilizador
Conteúdo de entrega

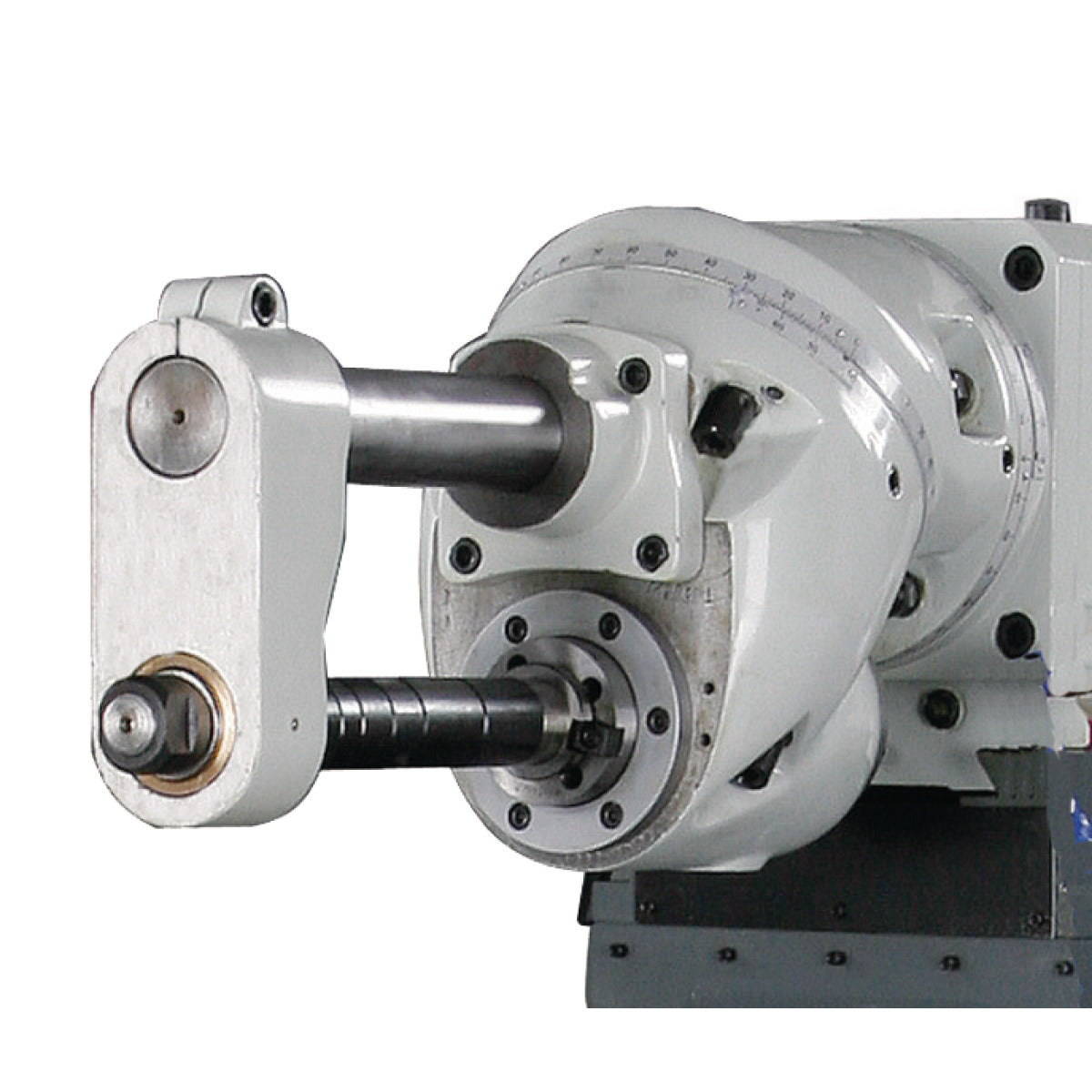

- Haste cónica com contra-rolamento para fresagem horizontal Ø 27 mm
- Espigão de fresagem Ø 27 mm
- Ferramenta de acionamento
| Dimensões e pesos | |
|---|---|
| Comprimento (produto) aprox. | 1760 mm |
| Largura/profundidade (produto) aprox. | 1550 mm |
| Altura (produto) aprox. | 1700 mm |
| Peso líquido aprox. | 1450 kg |
| Equipamento | |

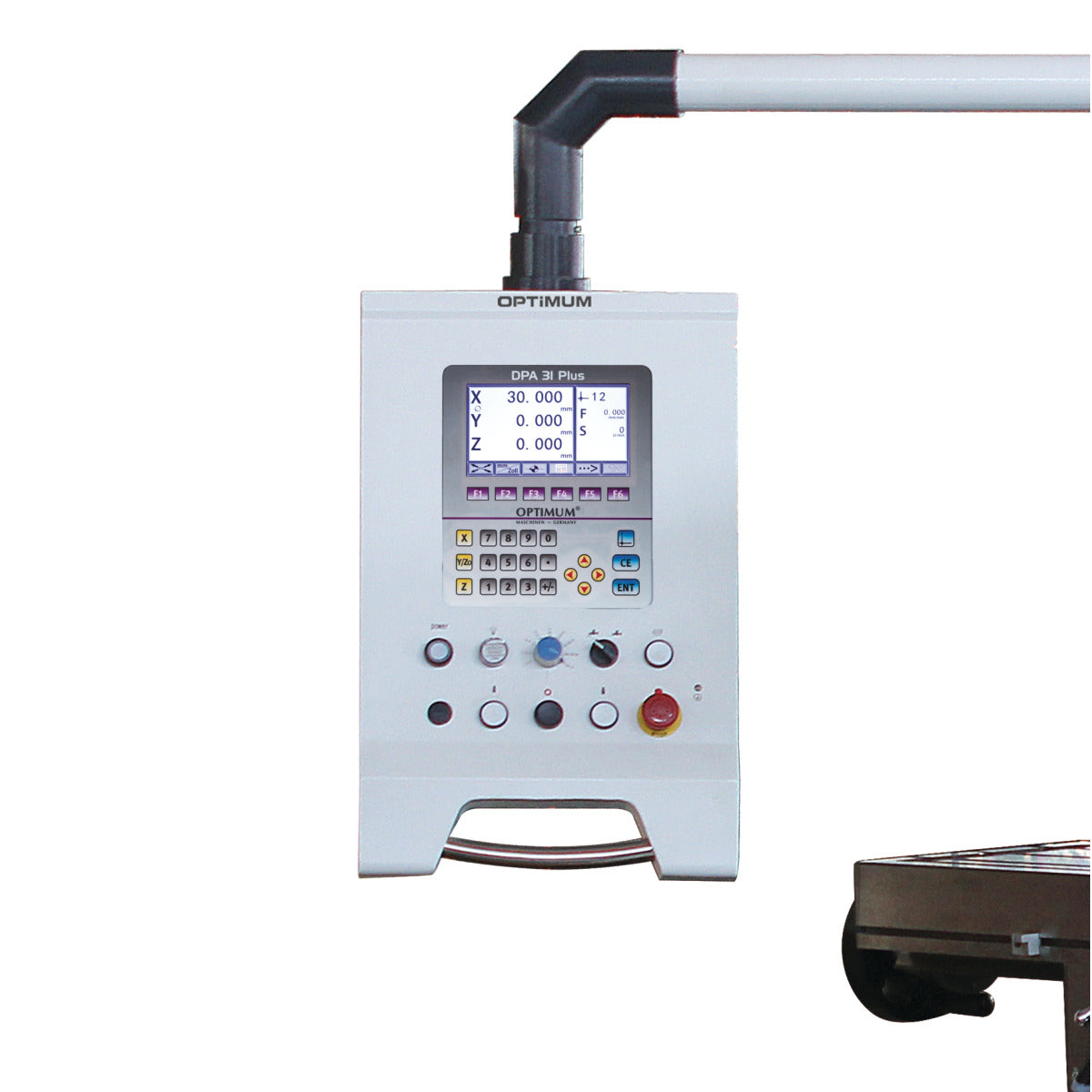

| Indicador digital de posição | DPA 31 Plus |

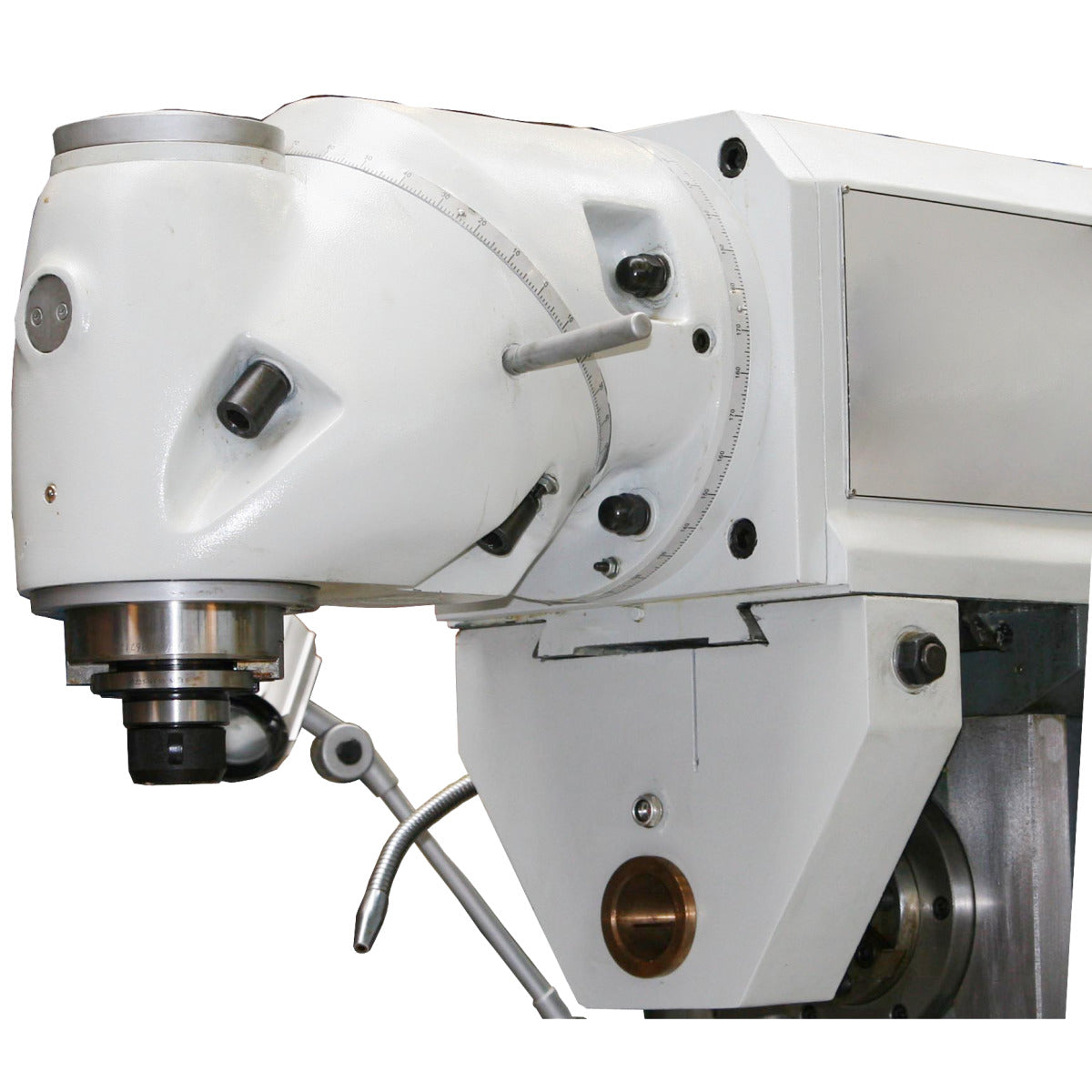

| Cabeça de perfuração/fresagem | |
| Gama de inclinação da cabeça de perfuração-fresagem | 90 ° |
| Gama de rotação da cabeça da fresa | 360 ° |
| Saída de perfuração/fresagem | |
| Tamanho máximo da cabeça de fresagem | 100 mm |
| Tamanho máx. da fresa de veio | 20 mm |
| Velocidade de deslocação rápida | |
| Velocidade de deslocação rápida do eixo X | 1335 mm/min |
| Velocidade de deslocação rápida do eixo Y | 1335 mm/min |
| Velocidade de deslocação rápida do eixo Z | 1000 mm/min |
| Dados eléctricos | |
| Valor nominal total | 6 kW |
| Potência do motor de acionamento | 3 kW |
| Tensão de alimentação | 400 V |
| Frequência de rede | 50 Hz |
| Mesa de fresagem horizontal | |
| Comprimento da mesa de fresagem horizontal | 1270 mm |
| Largura da mesa de fresagem horizontal | 300 mm |
| Distância mínima entre o fuso vertical e a mesa de fresagem horizontal | 100 mm |
| Distância máxima do fuso vertical - mesa de fresagem horizontal | 500 mm |
| Tamanho da ranhura em T da mesa de fresagem horizontal | 14 mm |
| Número de ranhuras em T da mesa de fresagem horizontal | 3 |
| Espaçamento entre ranhuras em T da mesa de fresagem horizontal | 80 mm |
| Capacidade de carga máxima da mesa de fresagem horizontal | 200 kg |
| Deslocação | |
| Curso manual do eixo X | 720 mm |
| Curso manual do eixo Y | 300 mm |
| Deslocação manual do eixo Z | 400 mm |
| Curso do eixo X automático | 650 mm |
| Curso do eixo Y automático | 220 mm |
| Curso do eixo Z automático | 320 mm |
| Eixo vertical | |
| Alcance do fuso vertical de até | 150 - 550 mm |
| Mandril do fuso vertical | ISO 40 DIN 2080 |
| Gama de velocidades do fuso vertical | 45 - 1660 min¯¹ |
| Número de engrenagens do fuso vertical | 11 passos |
| Velocidade de alimentação | |
| Velocidade de avanço do eixo X | 30 - 830 mm/min |
| Velocidade de avanço do eixo Y | 30 - 830 mm/min |
| Velocidade de avanço do eixo Z | 23 - 625 mm/min |
