Descrição
Conteúdo de entrega
- Gama versátil de aplicações
- Design robusto da máquina
- Construção pesada e sólida em ferro fundido Meehanite de alta qualidade
- Funcionamento suave devido a engrenagens retificadas que funcionam num banho de óleo
- Guia plana estável e ajustável nos eixos Y e Z
- Lubrificação central
- Grandes volantes desacoplados com escala
- Lâmpada LED da máquina
- Dispositivo de refrigeração

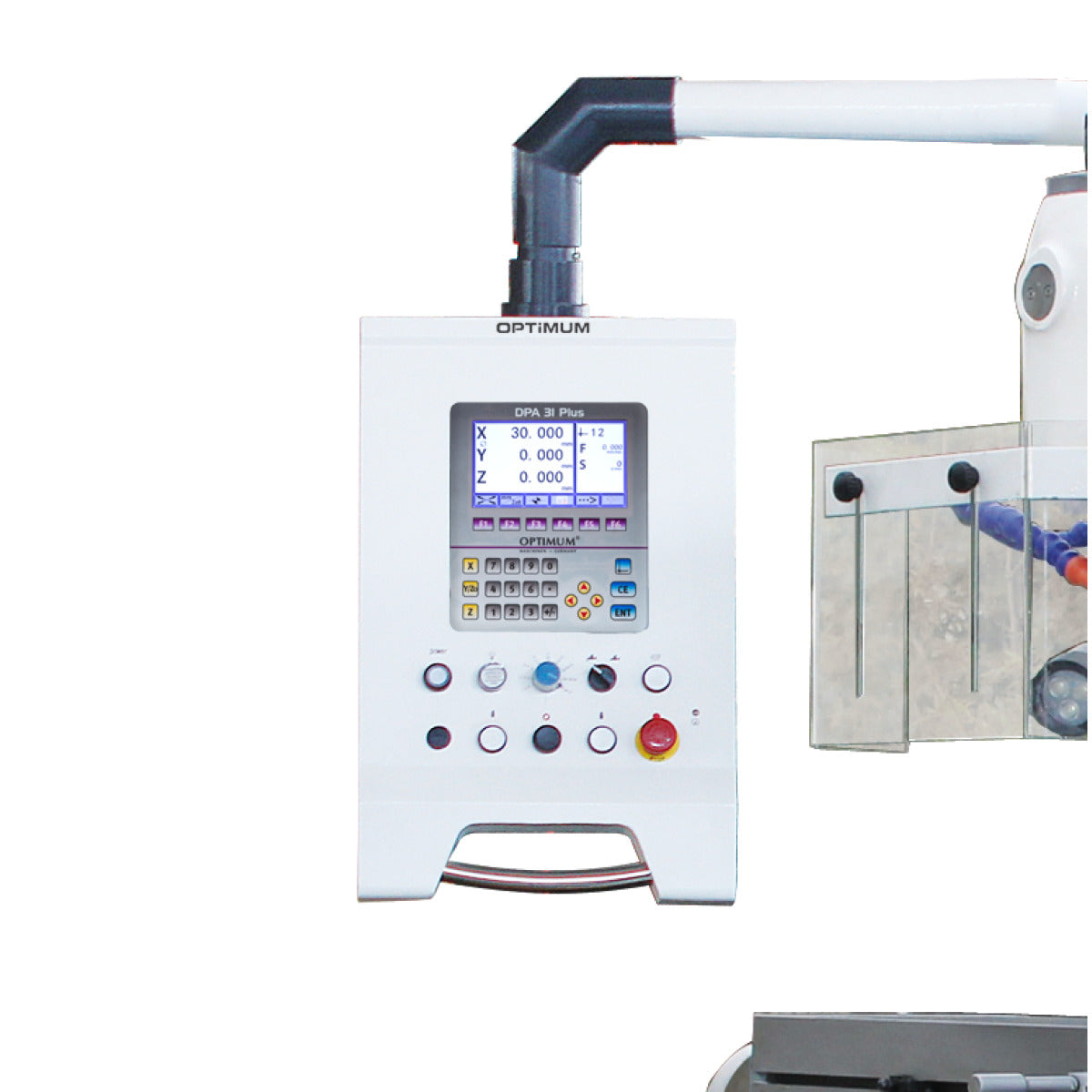

- Indicador digital de posição DPA31 Plus
- Operação simples dos elementos de comutação
- Motor de avanço com passos fixos
- Eixos X e Y de alimentação da mesa
- Eixo Z com regulação eléctrica da altura da mesa
- Mesa cruzada sólida e de dimensões generosas, com acabamento de superfície preciso, com patilhas ajustáveis e batentes ajustáveis

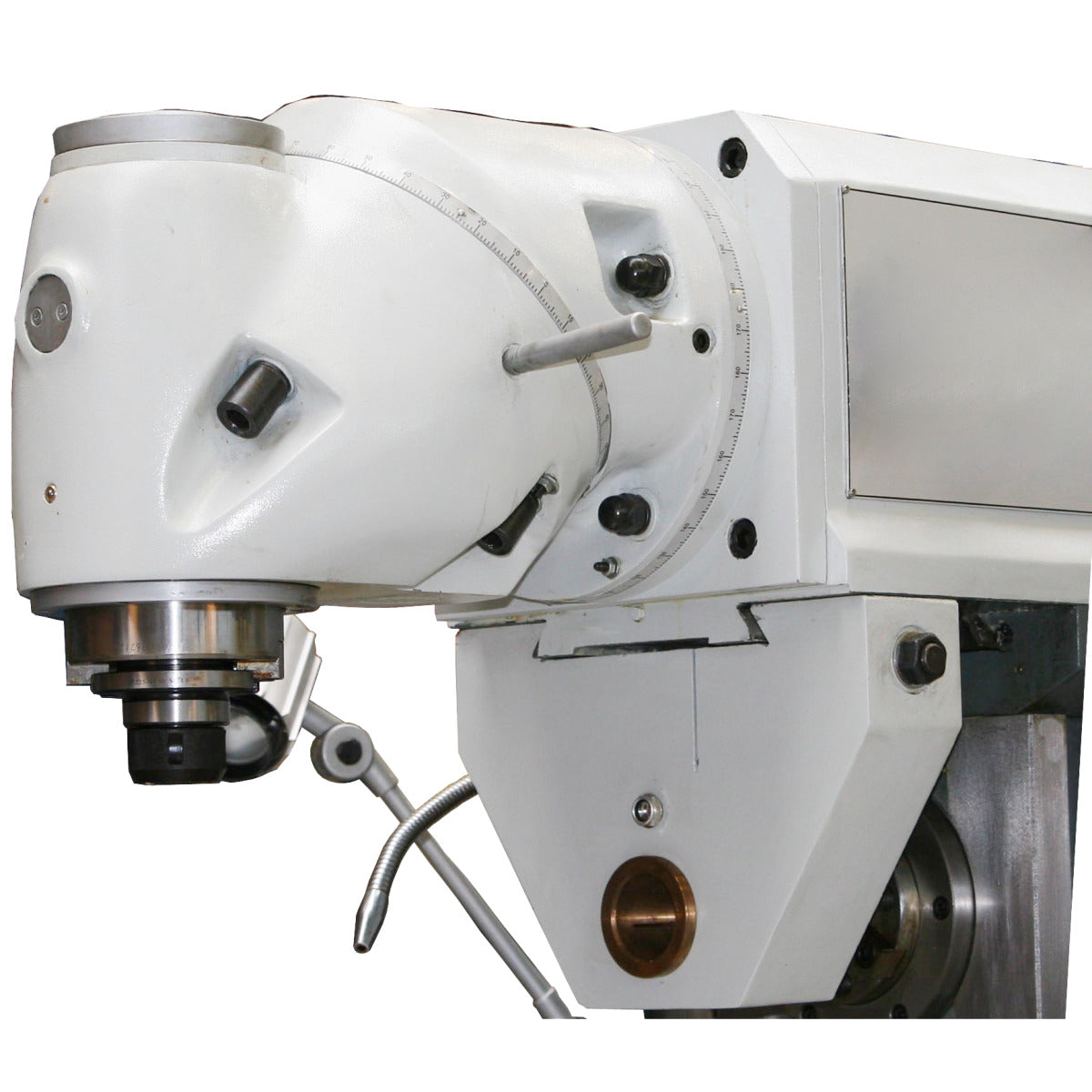

- Posição de fresagem vertical e horizontal
- Ecrã de proteção regulável em altura com micro-interrutor para evitar a projeção de aparas e peças para máxima proteção do utilizador
Conteúdo de entrega

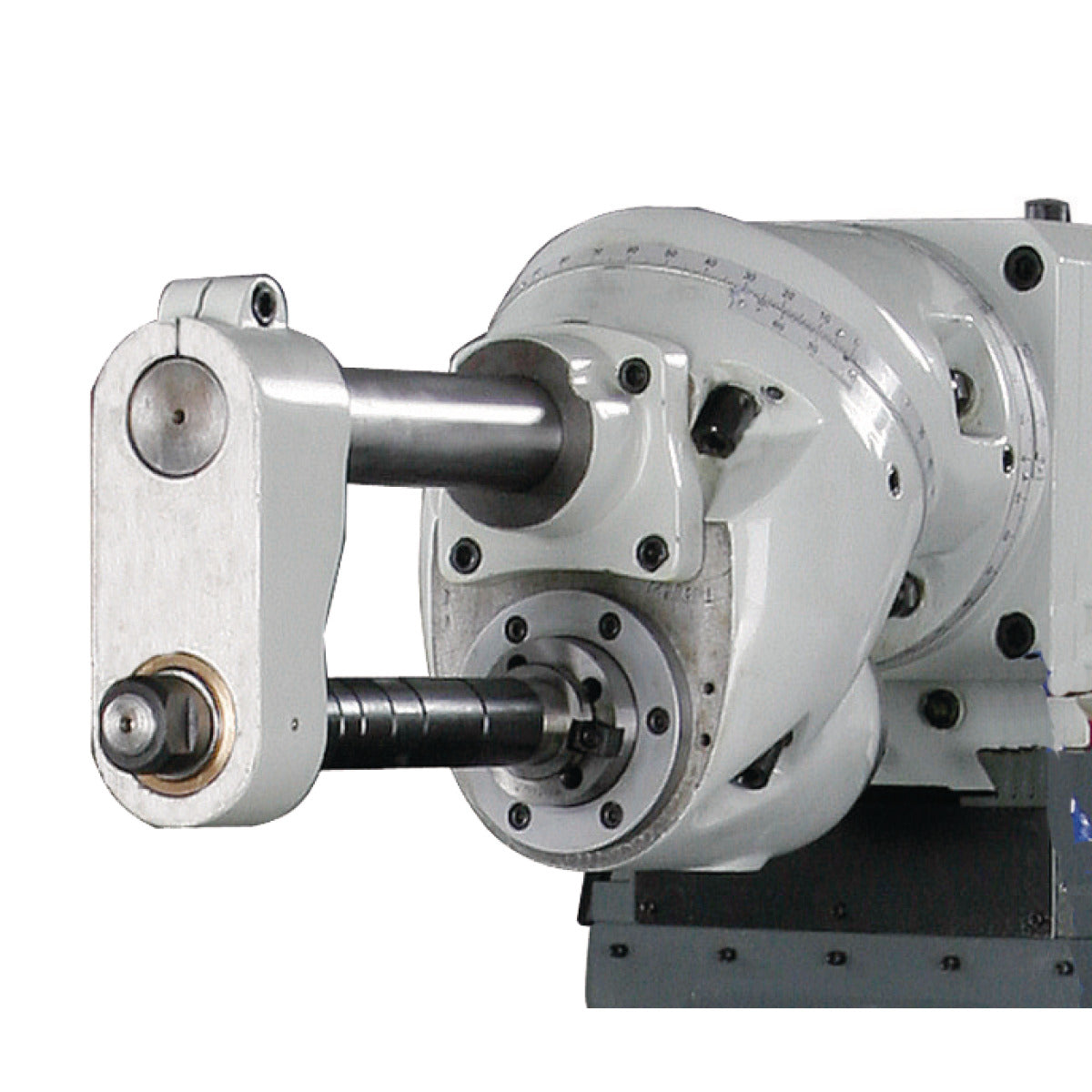

- Bucha de fresagem Fresagem horizontal ISO 40 Ø 32 mm
- Bucha de fresagem ISO 40 Ø 32 mm
- ferramenta de trabalho
| Dimensões e pesos | |
|---|---|
| Comprimento (produto) aprox. | 1540 mm |
| Largura/profundidade (produto) aprox. | 1355 mm |
| Altura (produto) aprox. | 1650 mm |
| Peso líquido aprox. | 1300 kg |
| Equipamento | |
| Indicador digital de posição | DPA 31 Plus |
| Saída de perfuração/fresagem | |
| Tamanho máx. da cabeça de fresagem | 85 mm |
| Tamanho máx. da fresa de veio | 20 mm |
| Dados eléctricos | |
| Valor nominal total | 3,36 kW |
| Tensão de alimentação | 400 V |
| Frequência de rede | 50 Hz |
| Mesa de fresagem horizontal | |
| Comprimento da mesa de fresagem horizontal | 1120 mm |
| Largura da mesa de fresagem horizontal | 260 mm |
| Distância mínima entre o fuso vertical e a mesa de fresagem horizontal | 90 mm |
| Distância máxima entre o fuso vertical e a mesa de fresagem horizontal | 520 mm |
| Tamanho da ranhura em T da mesa de fresagem horizontal | 14 mm |
| Número de ranhuras em T da mesa de fresagem horizontal | 3 |
| Espaçamento entre ranhuras em T da mesa de fresagem horizontal | 63 mm |
| Capacidade de carga máxima da mesa de fresagem horizontal | 350 kg |
| Sistema de lubrificação de arrefecimento | |
| Potência de acionamento da(s) bomba(s) de refrigeração | 40 W |
| Deslocação | |
| Curso manual do eixo X | 600 mm |
| Curso manual do eixo Y | 270 mm |
| Deslocação manual do eixo Z | 380 mm |
| Curso do eixo X automático | 480 mm |
| Curso do eixo Z automático | 340 mm |
| Fuso vertical | |
| Mandril do fuso vertical | ISO 40 DIN 2080 |
| Gama de rotação do fuso vertical da cabeça da fresa Plano X - Y | 360 ° |
| Gama de velocidades do fuso vertical | 45 - 1600 min¯¹ |
| Gama de rotação do fuso vertical da cabeça da fresa no plano Z - X | 360 ° |
| Número de engrenagens do fuso vertical | 11 |
| Barra de aperto do fuso vertical | M16 |
| Potência do motor de acionamento do fuso vertical em funcionamento normal | 2,2 kW |
| Velocidade de alimentação | |
| Velocidade de avanço do eixo X | 24 - 402 mm/min |
| Velocidade de avanço do eixo Z | 24 - 402 mm/min |
| Potência de acionamento do motor de alimentação | |
| Potência do motor de acionamento do avanço do eixo X | 0,37 kW |
| Potência do motor de acionamento do avanço do eixo Y | 0,37 kW |
| Potência do motor de acionamento do avanço do eixo Z | 0,75 kW |
