Descrição
Categoria: Optimum - Equipamentos
- Motor inverter
- Processado com precisão

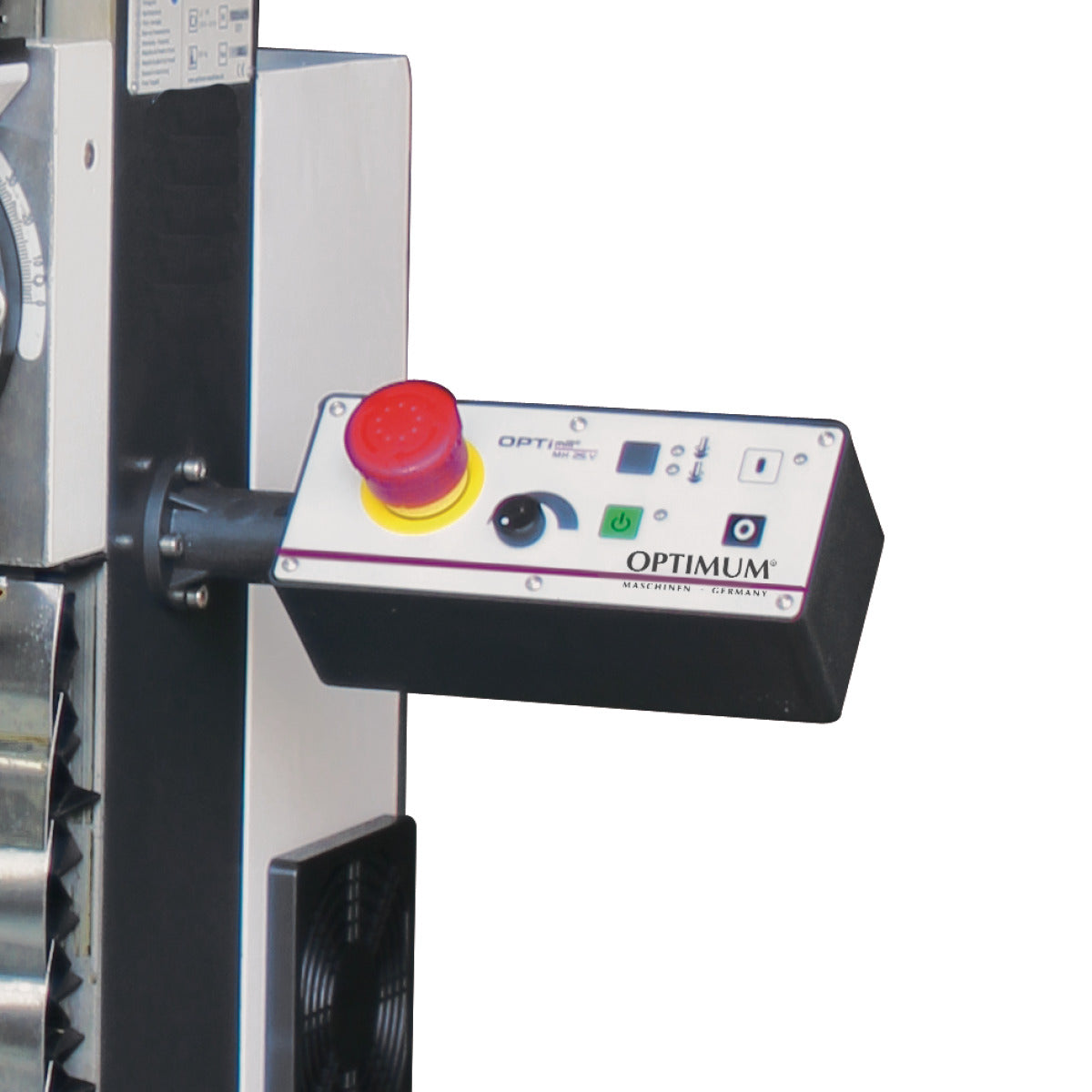

- Painel de controlo bem organizado com teclado de membrana de fácil utilização
- Funcionamento particularmente suave
- O contrapeso facilita o ajuste do eixo Z
- Controlo de velocidade infinitamente variável
- Troca de ferramenta simples graças ao sistema de fixação rápida da ferramenta
- Fusos de alimentação ajustáveis com porcas de fuso ajustáveis
- Guia de cauda de andorinha estável, rectificada e raspada com tiras de cunha ajustáveis
- Rolamentos de esferas de contacto angular nos eixos
- Disco de proteção grande, regulável em altura, com microinterruptor

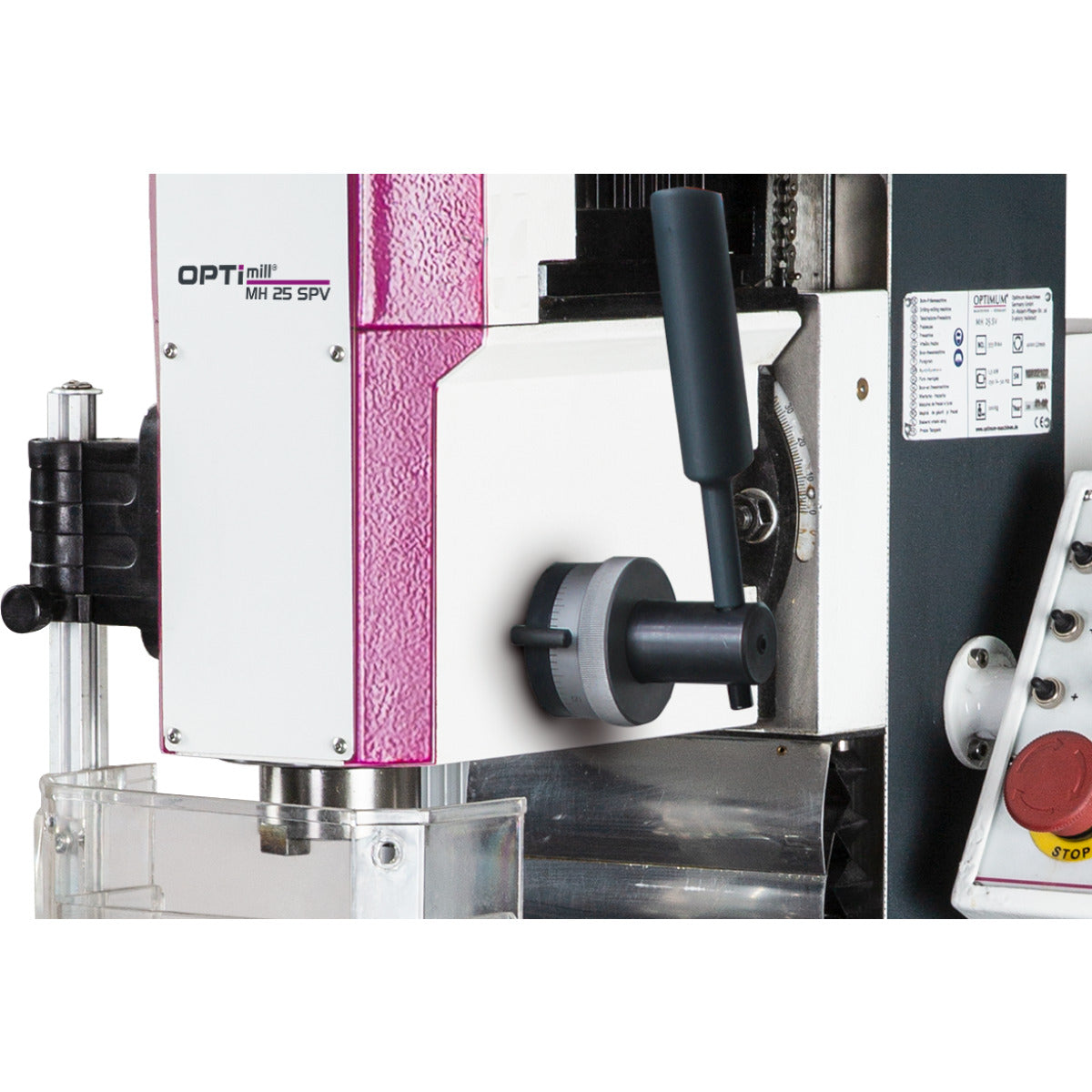

- Cabeça de engrenagem inclinável ± 45
- Rotação direita/esquerda
- Indicação de velocidade fácil de ler na cabeça de fresagem
- Ranhura preparada para a montagem posterior das correias magnéticas
Categoria: Optimum - Equipamentos
| Dimensões e pesos | |
|---|---|
| Comprimento (produto) aprox. | 970 mm |
| Largura/profundidade (produto) aprox. | 955 mm |
| Altura (produto) aprox. | 1025 mm |
| Peso líquido aprox. | 192 kg |
| Cabeça de perfuração/fresagem | |
| Gama de rotação da cabeça de fresagem | 45 ° |
| Saída de perfuração/fresagem | |
| Tamanho máximo da cabeça de fresagem | 50 mm |
| Tamanho máx. da fresa de veio | 25 mm |
| Dados eléctricos | |
| Valor nominal total | 2 kW |
| Tensão de alimentação | 230 V |
| Frequência de rede | 50 Hz |
| Mesa de fresagem horizontal | |
| Comprimento da mesa de fresagem horizontal | 620 mm |
| Largura da mesa de fresagem horizontal | 180 mm |
| Distância mínima entre o fuso vertical e a mesa de fresagem horizontal | 0 mm |
| Folga máxima do fuso vertical - mesa de fresagem horizontal | 300 mm |
| Tamanho da ranhura em T da mesa de fresagem horizontal | 12 mm |
| Número de ranhuras em T da mesa de fresagem horizontal | 3 |
| Espaçamento entre ranhuras em T da mesa de fresagem horizontal | 50 mm |
| Capacidade de carga máxima da mesa de fresagem horizontal | 30 kg |
| Normas e certificações | |
| Norma | DIN EN 55011 |
| Nível EMC | C2 |
| Curso | |
| Curso manual do eixo X | 400 mm |
| Curso manual do eixo Y | 210 mm |
| Deslocação manual do eixo Z | 270 mm |
| Eixo vertical | |
| Alcance do fuso vertical | 185 mm |
| Mandril do fuso vertical | BT 30 |
| Gama de velocidades do fuso vertical | 200 - 4000 min¯¹ |
| Número de engrenagens do fuso vertical | 1 |
| Controlo da velocidade do fuso vertical | ajustável eletronicamente |
| Saída do motor de acionamento do fuso vertical em funcionamento normal | 1,5 kW |
| Binário do motor de acionamento do fuso vertical | 10 Nm |
