Descrição
Conteúdo de entrega
- Design fundido com absorção de vibrações
- Caixa de velocidades em banho de óleo com rodas dentadas retificadas e endurecidas
- Dispositivo de refrigeração
- Lâmpada LED

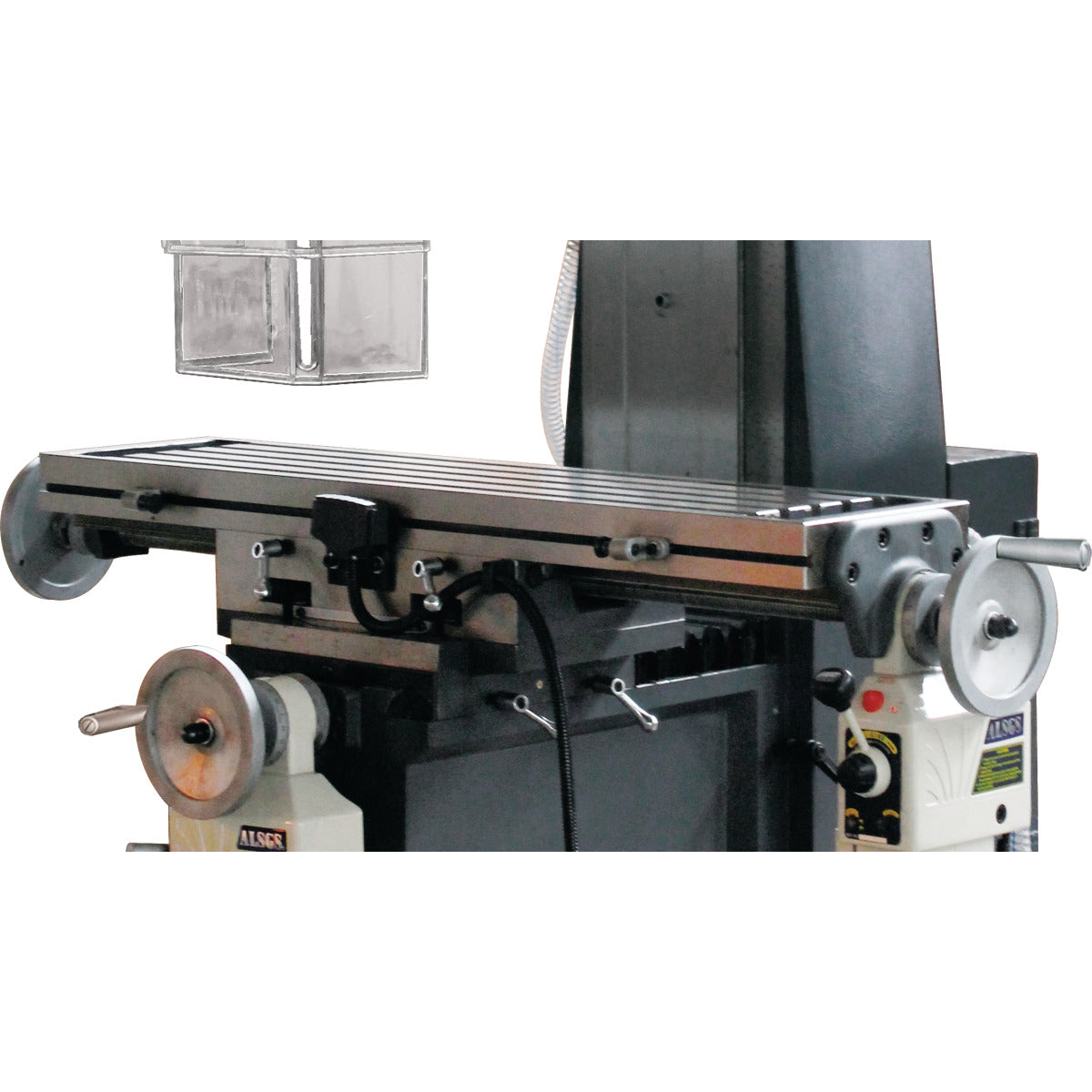

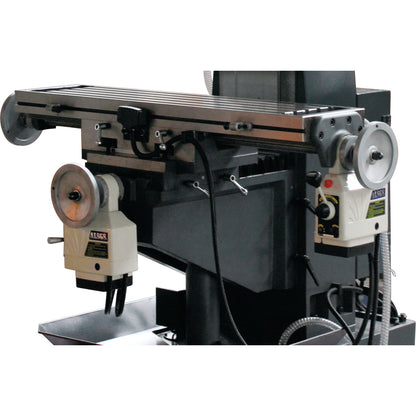

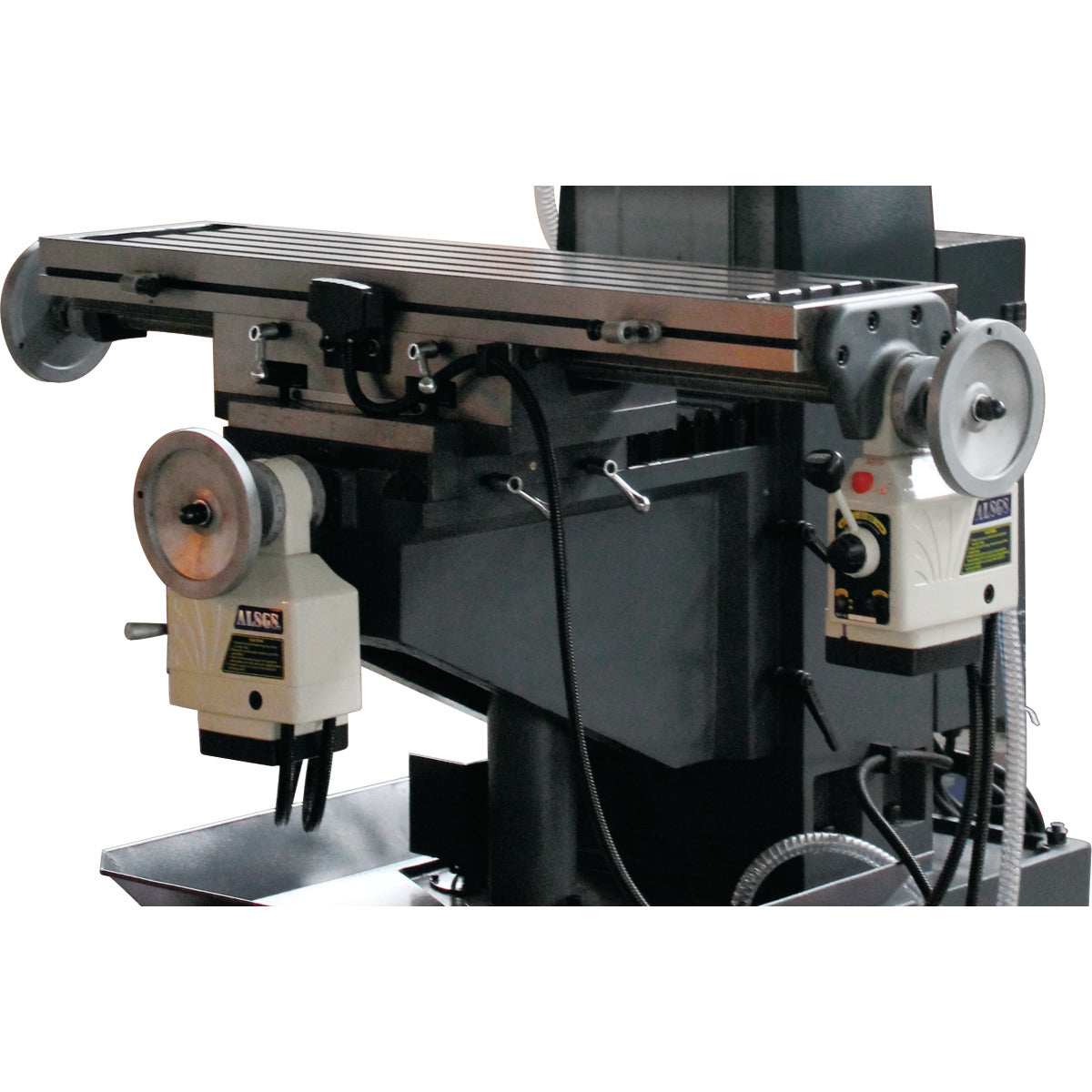

- Mesa transversal sólida e de dimensões generosas, maquinada à superfície com precisão, com ranhuras em T e chapas ajustáveis
- Calhas de guia ajustáveis
- Limite de paragem ajustável do eixo X
- Regulação mecânica da fresa para perfuração através da alavanca da fresa
- Rotação direita/esquerda
- Embraiagem para mudar de avanço manual grosso para avanço manual fino

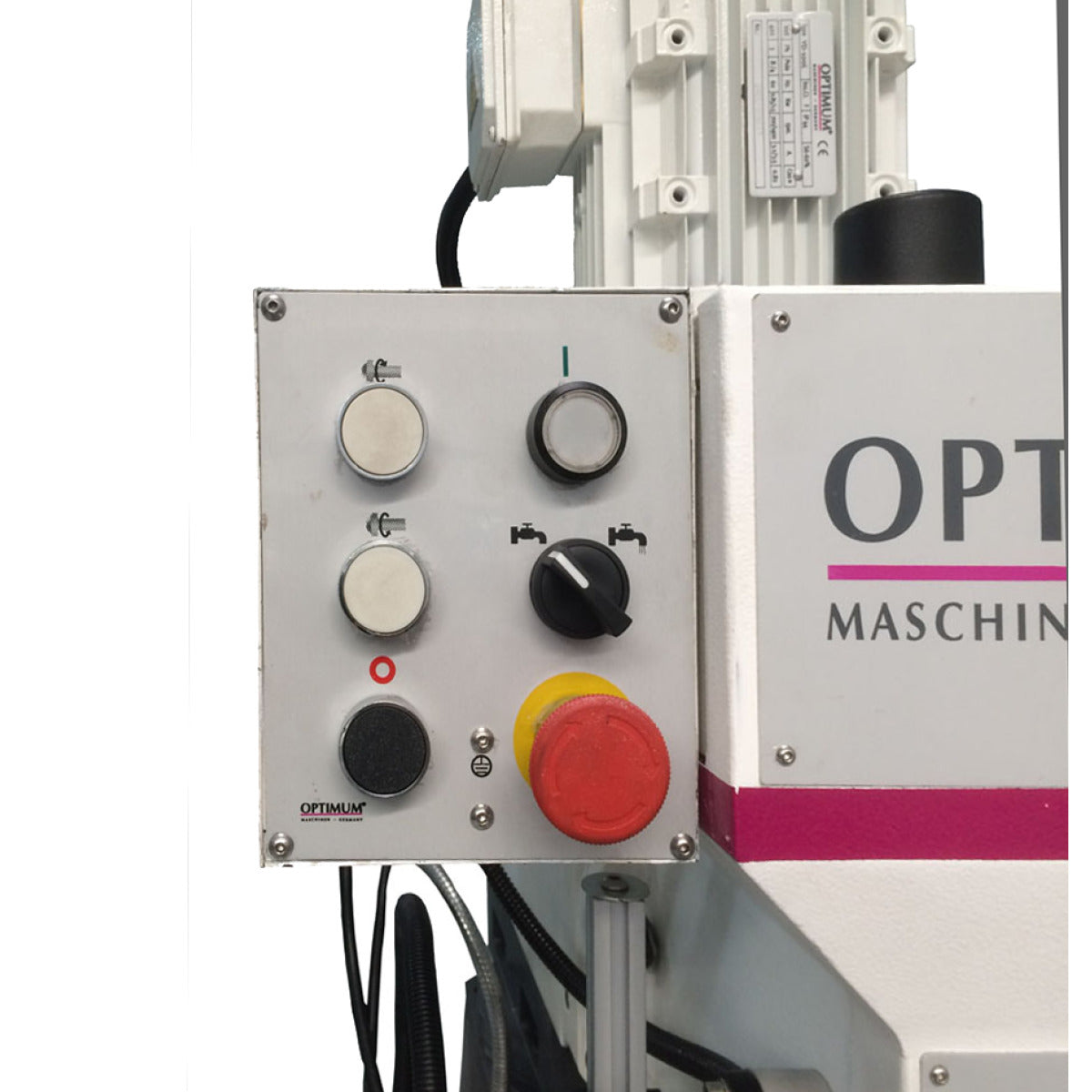

- Painel de controlo de fácil utilização
- Ecrã de proteção regulável em altura com microinterruptor, contra a projeção de aparas e peças, para máxima proteção do utilizador
Conteúdo de entrega
- Bucha de broca de fio 3 - 16 mm / B 18
- Bucha de broca de árvore ISO40 / B18
- Porcas em T
- Extrator
- Adaptador ISO40- MK 3
- Adaptador MK 3-MK 2
- Ferramenta de acionamento
| Dimensões e pesos | |
|---|---|
| Comprimento (produto) aprox. | 1360 mm |
| Largura/profundidade (produto) aprox. | 1150 mm |
| Altura (produto) aprox. | 2080 mm |
| Peso líquido aprox. | 760 kg |
| Cabeça de perfuração/fresagem | |
| Gama de inclinação da cabeça de perfuração-fresagem | ± 45 ° |
| Saída de perfuração/fresagem | |
| Tamanho máximo da cabeça de fresagem | 63 mm |
| Tamanho máx. da fresa de veio | 25 mm |
| Aço de desempenho de perfuração (S235JR) | 30 mm |
| Aço de desempenho de perfuração contínua (S235JR) | 25 mm |
| Dados eléctricos | |
| Potência do motor de acionamento | 0,75 / 1,5 kW |
| Tensão de alimentação | 400 V |
| Frequência da rede eléctrica | 50 Hz |
| Mesa de fresagem horizontal | |
| Comprimento da mesa de fresagem horizontal | 1000 mm |
| Largura da mesa de fresagem horizontal | 240 mm |
| Distância mínima entre o fuso vertical e a mesa de fresagem horizontal | 60 mm |
| Distância máxima do fuso vertical - mesa de fresagem horizontal | 360 mm |
| Tamanho da ranhura em T da mesa de fresagem horizontal | 14 mm |
| Número de ranhuras em T da mesa de fresagem horizontal | 4 |
| Rotação da mesa de fresagem horizontal | 45 ° |
| Capacidade de carga máxima da mesa de fresagem horizontal | 150 kg |
| Sistema de lubrificação de arrefecimento | |
| Potência de acionamento da(s) bomba(s) de refrigeração | 40 W |
| Deslocação | |
| Curso manual do eixo X | 580 mm |
| Curso manual do eixo Y | 230 mm |
| Deslocação manual do eixo Z | 320 mm |
| Curso do eixo X automático | 500 mm |
| Curso do eixo Y automático | 150 mm |
| Eixo vertical | |
| Alcance do fuso vertical de até | 250 - 650 mm |
| Mandril do fuso vertical | SK 40 DIN 2080 |
| Gama de velocidades do fuso vertical | 115 - 1750 min¯¹ |
| Número de engrenagens do fuso vertical | 8 |
| Barra de aperto do fuso vertical | M16 |
| Curso da fresa do fuso vertical | 120 mm |
| Saída do motor de acionamento do fuso vertical em funcionamento normal | 0,85 / 1,5 kW |
