Descrição
Conteúdo de entrega
- Construção pesada e sólida em ferro fundido cinzento de alta qualidade e com absorção de vibrações
- Caixa de velocidades em banho de óleo com rodas dentadas retificadas e endurecidas
- Dispositivo de refrigeração
- Lâmpada de halogéneo para máquina com feixe focado

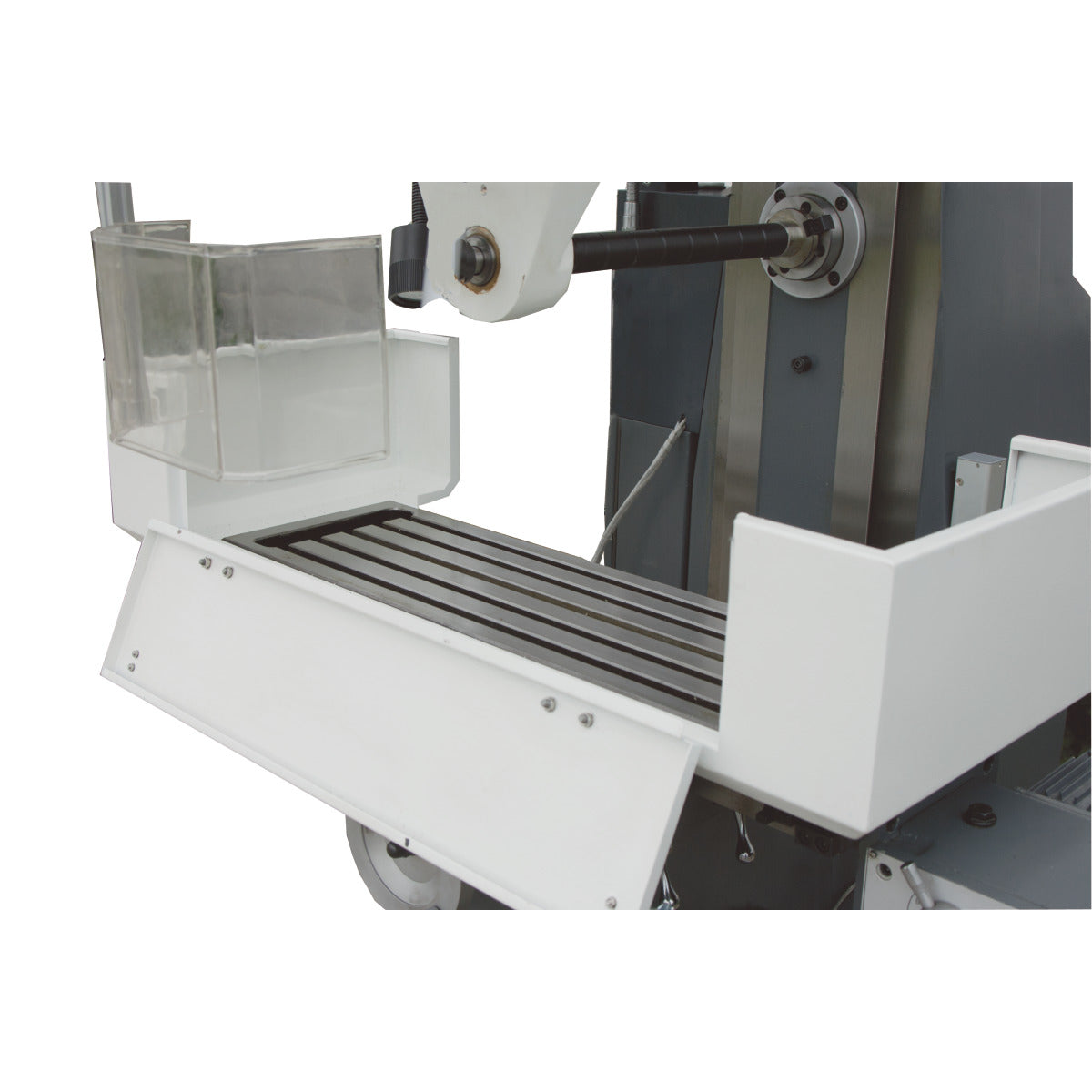

- Mesa transversal sólida e de dimensões generosas, maquinada com precisão à superfície, com ranhuras em T e chapas ajustáveis
- Cabeça de fresagem inclinável ± 45
- Rotação direita/esquerda
- O eixo X move-se com o volante ou através do dispositivo de alimentação da mesa
- Limite automático de paragem do eixo X
- Ecrã de proteção regulável em altura com microinterruptor, contra a projeção de aparas e peças, para máxima proteção do utilizador
Conteúdo de entrega
- Bucha de broca de roda dentada 1 - 16 mm / B 18
- Bucha de broca de fuso ISO40 / B18

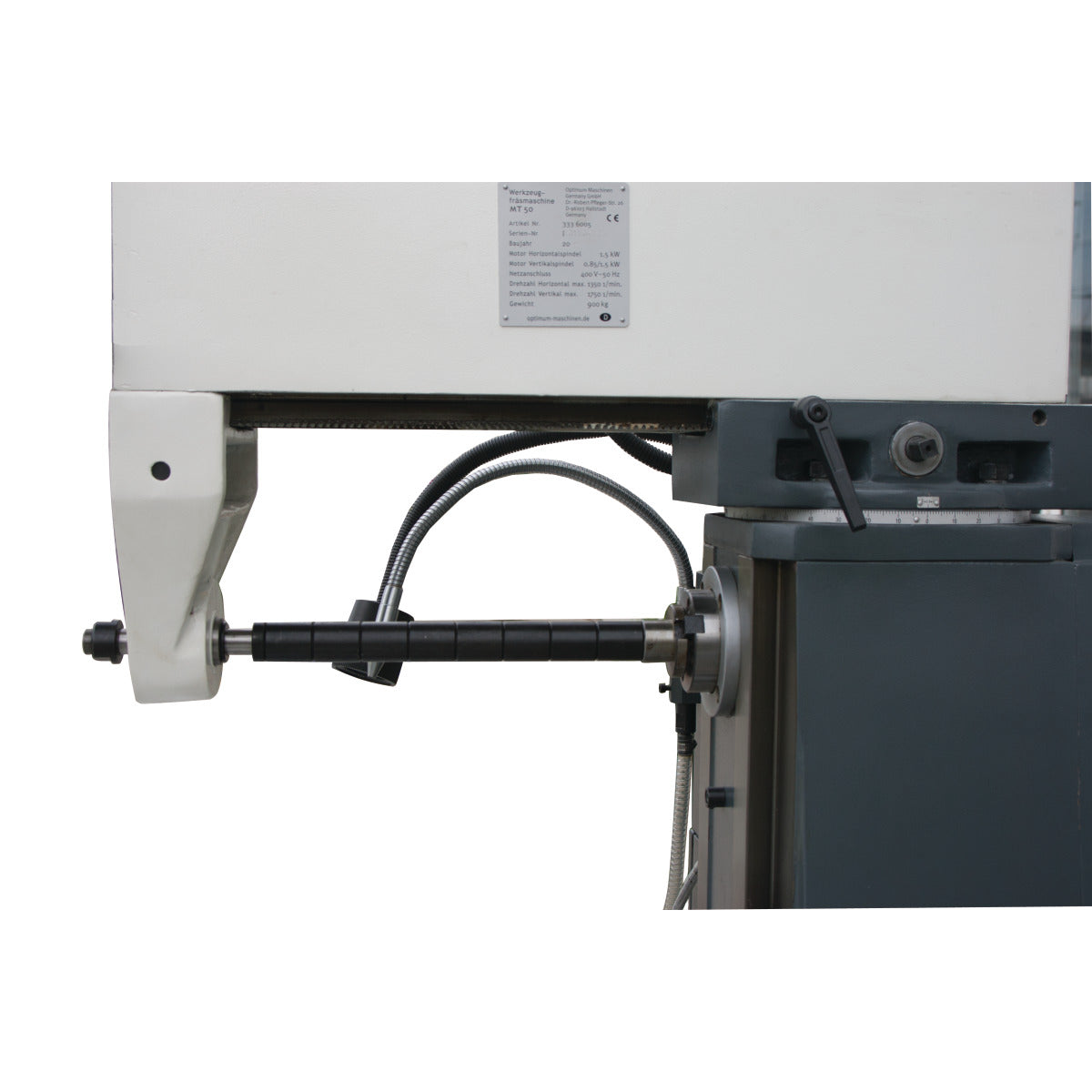

- Fuso de fresagem horizontal com contra-rolamento, suporte para fresa lateral Ø 22 mm, Ø 27 mm
- Adaptador ISO 40/MK3
- Adaptador ISO 40/MK2
- Varão de aperto vertical e horizontal
- Porcas em T
- Ejetor
- Ferramenta de acionamento
| Dimensões e pesos | |
|---|---|
| Comprimento (produto) aprox. | 1290 mm |
| Largura/profundidade (produto) aprox. | 1090 mm |
| Altura (produto) aprox. | 2170 mm |
| Peso líquido aprox. | 820 kg |
| Equipamento | |

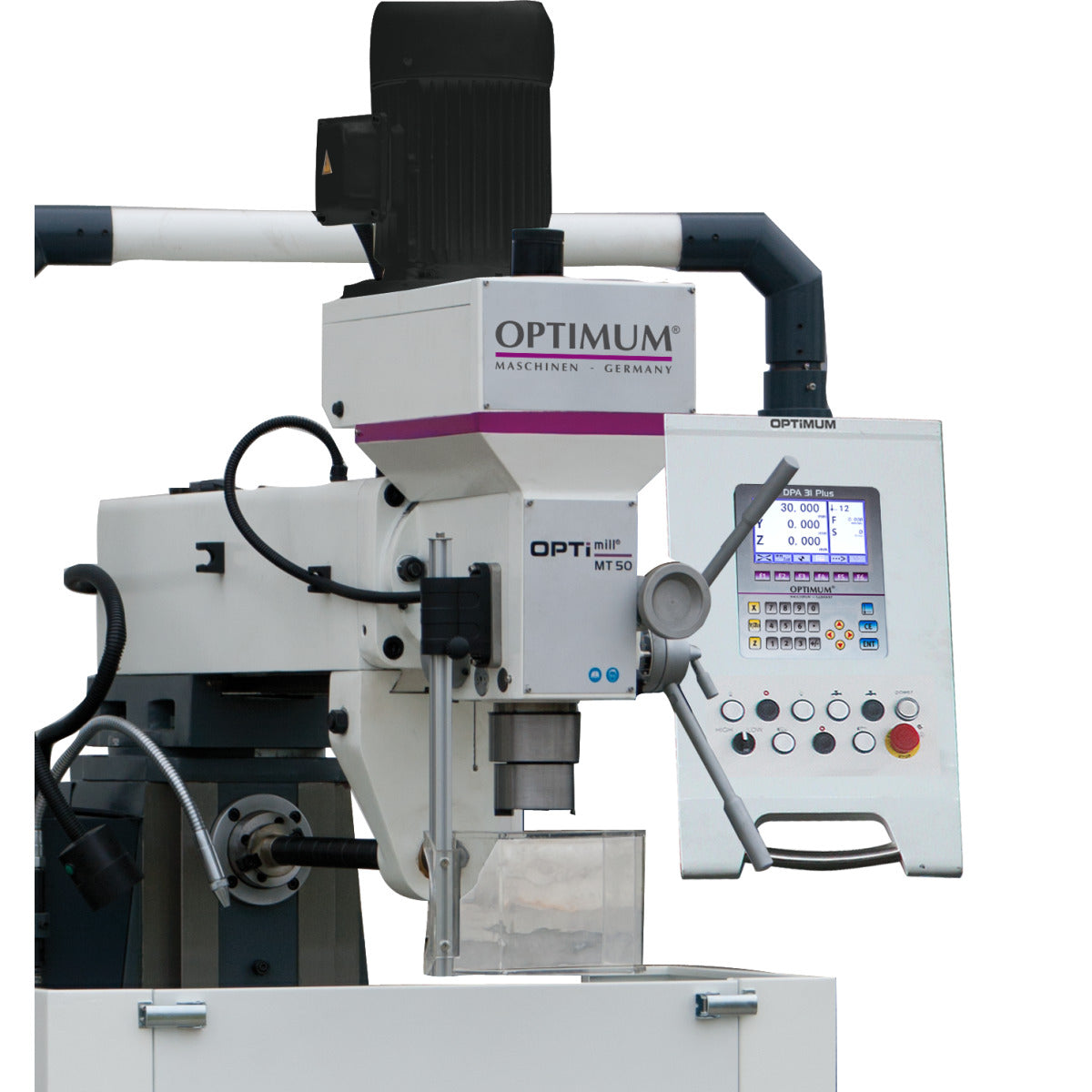

| Indicador digital de posição | DPA 31 Plus |
| Cabeça de perfuração/fresagem | |
| Gama de rotação da cabeça de fresagem | ± 45 ° |
| Saída de perfuração/fresagem | |
| Tamanho máximo da cabeça de fresagem | 100 mm |
| Tamanho máx. da fresa de veio | 25 mm |
| Aço de desempenho de perfuração (S235JR) | 30 mm |
| Aço de desempenho de perfuração contínua (S235JR) | 25 mm |
| Dados eléctricos | |
| Valor nominal total | 4,5 kW |
| Tensão de alimentação | 400 V |
| Frequência de rede | 50 Hz |
| Mesa de fresagem horizontal | |
| Comprimento da mesa de fresagem horizontal | 1000 mm |
| Largura da mesa de fresagem horizontal | 240 mm |
| Tamanho da ranhura em T da mesa de fresagem horizontal | 14 mm |
| Número de ranhuras em T da mesa de fresagem horizontal | 4 |
| Capacidade de carga máxima da mesa de fresagem horizontal | 160 kg |
| Fuso horizontal | |
| Alcance do fuso horizontal | 0 - 185 mm |
| Mandril do fuso horizontal | ISO 40 DIN 2080 |
| Engrenagem do fuso horizontal | 60 - 1350 min¯¹ |
| Número de engrenagens do fuso horizontal | 9 |
| Potência do motor de acionamento do fuso horizontal | 1,5 kW |
| Sistema de lubrificação por arrefecimento | |
| Potência de acionamento da(s) bomba(s) de refrigeração | 40 W |
| Deslocação | |
| Curso manual do eixo X | 580 mm |
| Curso manual do eixo Y | 200 mm |
| Deslocação manual do eixo Z | 340 mm |
| Curso do eixo X automático | 500 mm |
| Eixo vertical | |
| Alcance do fuso vertical de até | 240 - 650 mm |
| Mandril do fuso vertical | ISO 40 DIN 2080 |
| Gama de velocidades do fuso vertical | 115 - 1750 min¯¹ |
| Número de engrenagens do fuso vertical | 8 |
| Curso de fresa do fuso vertical | 120 mm |
| Saída do motor de acionamento do fuso vertical em funcionamento normal | 1,1 / 2,2 kW |
| Velocidade de alimentação | |
| Velocidade de avanço do eixo X | 24 - 720 mm/min |
