Descrição
Categoria: Optimum - Equipamentos
- Processado com precisão

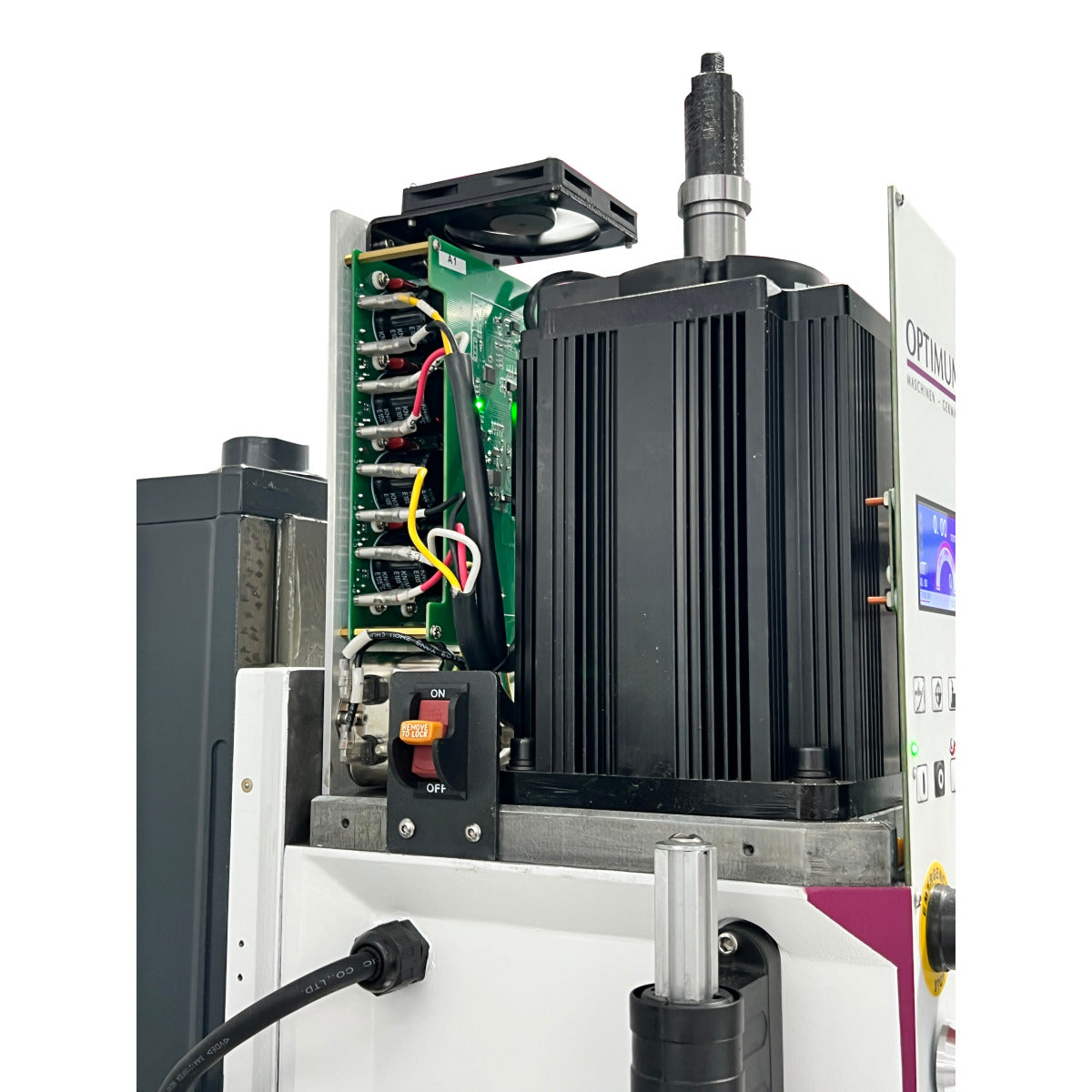

- Motor com relação de transmissão de duas fases para uma transmissão potente da potência do motor
- Mesa transversal sólida e de dimensões generosas, maquinada à superfície com precisão, com ranhuras em T e chapas ajustáveis
- Batentes ajustáveis
- Guia de cauda de andorinha estável com patilhas ajustáveis
- Rotação direita-esquerda
- Luz LED da máquina
- Avanço fino
- Interruptor de paragem de emergência
- Cabeça de perfuração/fresagem inclinável em ±90
- Ecrã de proteção regulável em altura com microinterruptor contra a projeção de aparas e peças, para máxima proteção do utilizador
Categoria: Optimum - Equipamentos
| Dimensões e pesos | |
|---|---|
| Comprimento (produto) aprox. | 850 mm |
| Largura/profundidade (produto) aprox. | 830 mm |
| Altura (produto) aprox. | 1350 mm |
| Peso líquido aprox. | 270 kg |
| Cabeça de perfuração/fresagem | |
| Gama de rotação da cabeça de fresagem | ± 90 ° |
| Saída de perfuração/fresagem | |
| Tamanho máximo da cabeça de fresagem | 75 mm |
| Tamanho máx. da fresa de veio | 30 mm |
| Aço de desempenho de perfuração (S235JR) | 28 mm |
| Aço de desempenho de perfuração contínua (S235JR) | 25 mm |
| Dados eléctricos | |
| Potência do motor de acionamento | 2,2 kW |
| Tensão de alimentação | 230 V |
| Frequência da rede eléctrica | 50 Hz |
| Mesa de fresagem horizontal | |
| Comprimento da mesa de fresagem horizontal | 750 mm |
| Largura da mesa de fresagem horizontal | 210 mm |
| Tamanho da ranhura em T da mesa de fresagem horizontal | 12 mm |
| Número de ranhuras em T da mesa de fresagem horizontal | 3 |
| Espaçamento da ranhura em T da mesa de fresagem horizontal | 63 mm |
| Deslocação | |
| Curso manual do eixo X | 450 mm |
| Curso manual do eixo Y | 200 mm |
| Deslocação manual do eixo Z | 450 mm |
| Eixo vertical | |
| Alcance do fuso vertical | 215 mm |
| Mandril do fuso vertical | MT 3 |
| Gama de velocidades do fuso vertical | 120 - 3000 min¯¹ |
| Diâmetro da fresa do fuso vertical | 68 mm |
| Barra de aperto do fuso vertical | M 12 |
| Curso da fresa do fuso vertical | 100 mm |
