- Construção pesada e sólida em ferro fundido Meehanite de alta qualidade
- Elevada concentricidade devido ao rolamento de rolos cónicos, d 0,01 mm medido na manga
- Eixos X e Z com guia em cauda de andorinha ajustável
- Eixo Y com guia plana
- Regulação motorizada da altura da mesa (eixo Z)
- Dispositivo de refrigeração
- Ecrã digital de posição
- Mesa cruzada sólida e de dimensões generosas, com acabamento de superfície preciso e batentes ajustáveis

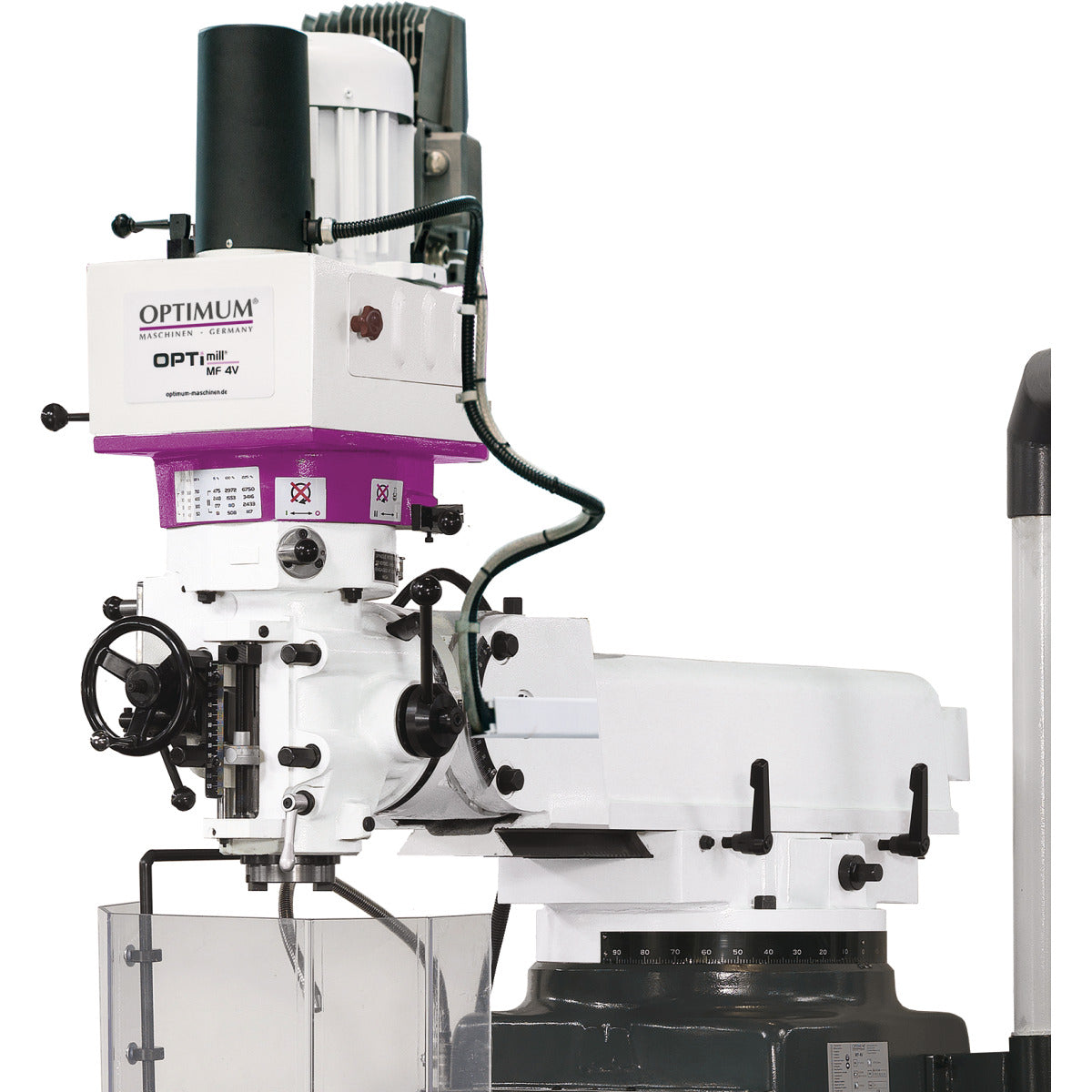

- Cabeça do fuso: inclinação para cima/para baixo ± 45° e rotação para a esquerda/direita ± 90
- Alimentação automática da manga do fuso
- Limite de profundidade de perfuração regulável com escala milimétrica, legível a partir da frente
- Rotação direita/esquerda para corte de roscas
- Lubrificação central
- Ecrã de proteção regulável em altura com microinterruptor, contra a projeção de aparas e peças, para máxima proteção do utilizador
Conteúdo de entrega
- Tabuleiro para fichas
- Ferramenta de trabalho
| Dimensões e pesos | |
|---|---|
| Comprimento (produto) aprox. | 1500 mm |
| Largura/profundidade (produto) aprox. | 1450 mm |
| Altura (produto) aprox. | 2200 mm |
| Peso líquido aprox. | 1150 kg |
| Equipamento | |

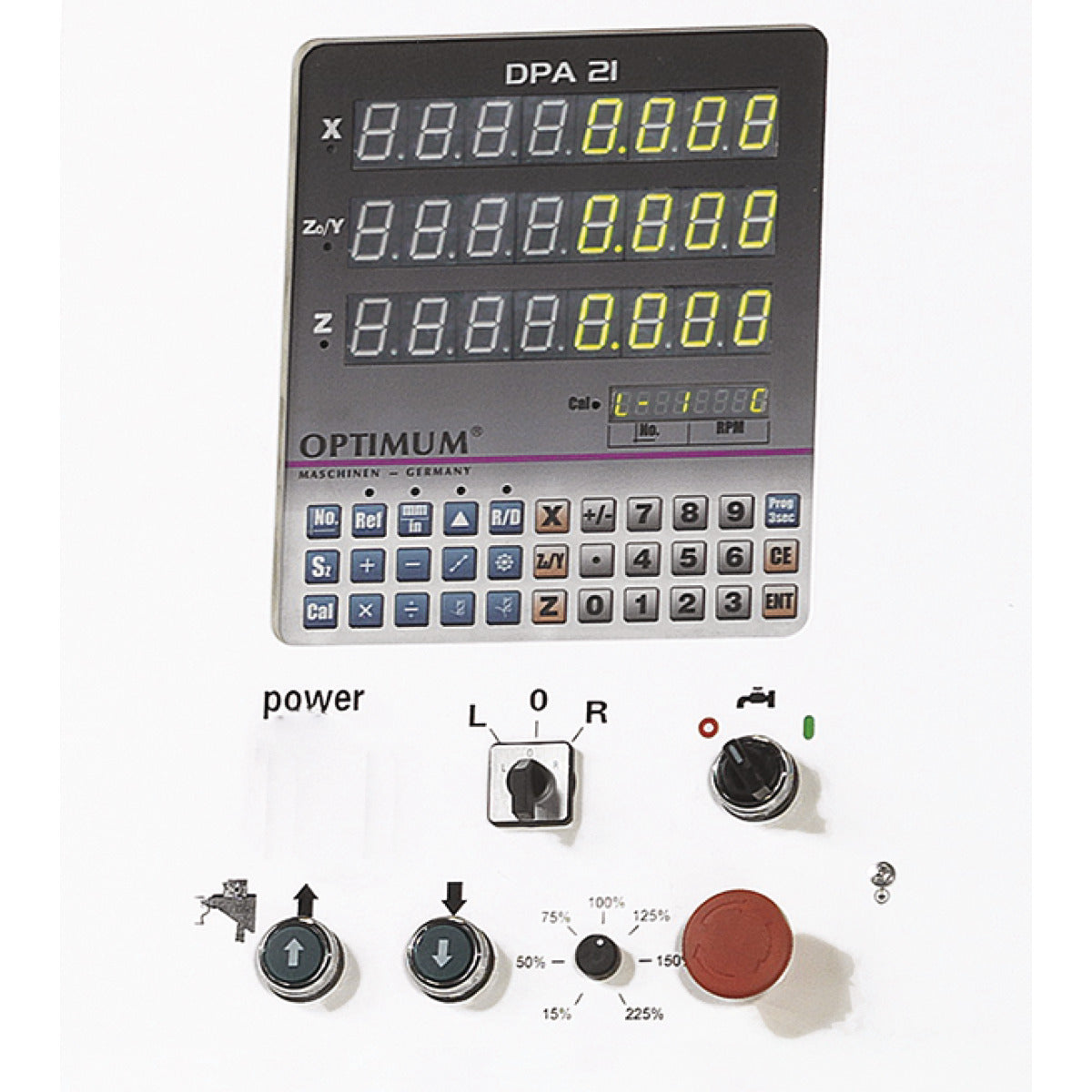

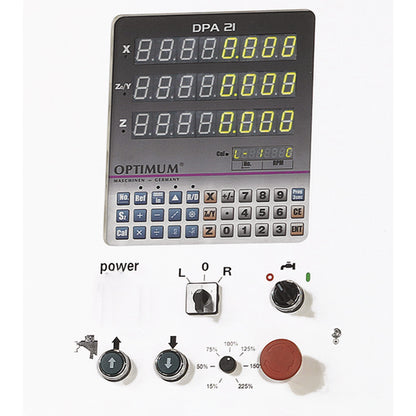

| Indicador digital de posição | DPA 21 |
| Cabeça de perfuração/fresagem | |
| Gama de rotação da cabeça de fresagem | ± 90 ° |
| Saída de perfuração/fresagem | |
| Tamanho máximo da cabeça de fresagem | 100 mm |
| Tamanho máx. da fresa de veio | 20 mm |
| Desempenho de perfuração em aço (S235JR) | 32 mm |
| Aço de desempenho de perfuração contínua (S235JR) | 28 mm |
| Dados eléctricos | |
| Valor nominal total | 4,5 kW |
| Tensão de alimentação | 400 V |
| Frequência de rede | 50 Hz |
| Mesa de fresagem horizontal | |
| Comprimento da mesa de fresagem horizontal | 1370 mm |
| Largura da mesa de fresagem horizontal | 254 mm |
| Distância mínima entre o fuso vertical e a mesa de fresagem horizontal | 40 mm |
| Folga máxima do fuso vertical - mesa de fresagem horizontal | 446 mm |
| Tamanho da ranhura em T da mesa de fresagem horizontal | 16 mm |
| Número de ranhuras em T da mesa de fresagem horizontal | 3 |
| Espaçamento entre ranhuras em T da mesa de fresagem horizontal | 63 mm |
| Capacidade de carga máxima da mesa de fresagem horizontal | 275 kg |
| Sistema de lubrificação de arrefecimento | |
| Potência de acionamento da(s) bomba(s) de refrigeração | 100 W |
| Normas e certificações | |
| Norma | DIN EN 55011 |
| Nível EMC | C2 |
| Curso | |
| Curso manual do eixo X | 900 mm |
| Curso manual do eixo Y | 320 mm |
| Deslocação manual do eixo Z | 400 mm |

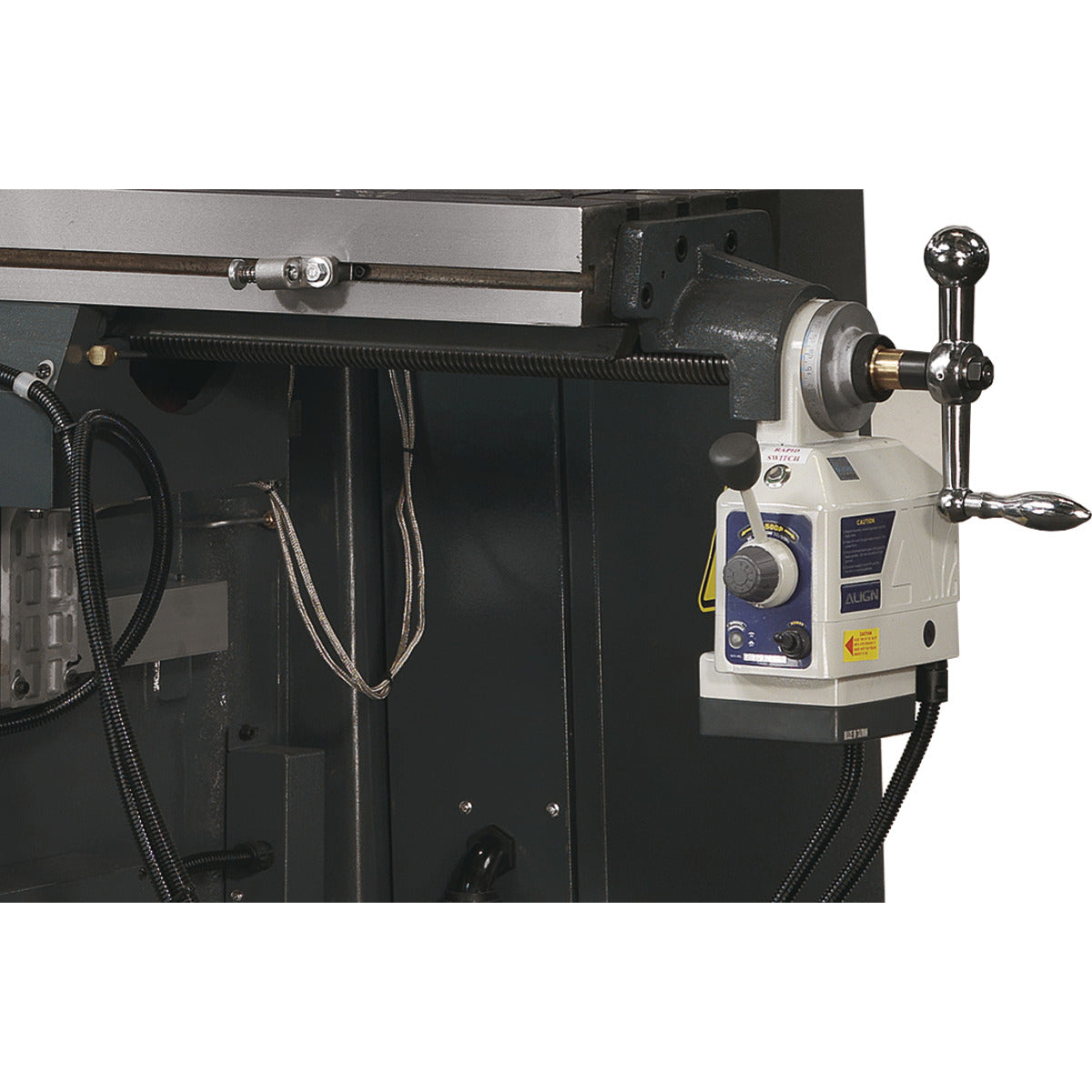

| Curso do eixo X automático | 800 mm |
| Curso do eixo Z automático | 365 mm |
| Eixo vertical | |
| Alcance do fuso vertical de até | 200 - 680 mm |
| Mandril do fuso vertical | ISO 40 DIN 2080 |
| Gama de velocidades do fuso vertical | 9 - 6750 min¯¹ |
| Gama de rotação do veio vertical da cabeça da fresa no plano Z - X | ± 45 ° |
| Número de engrenagens do fuso vertical | 8 |

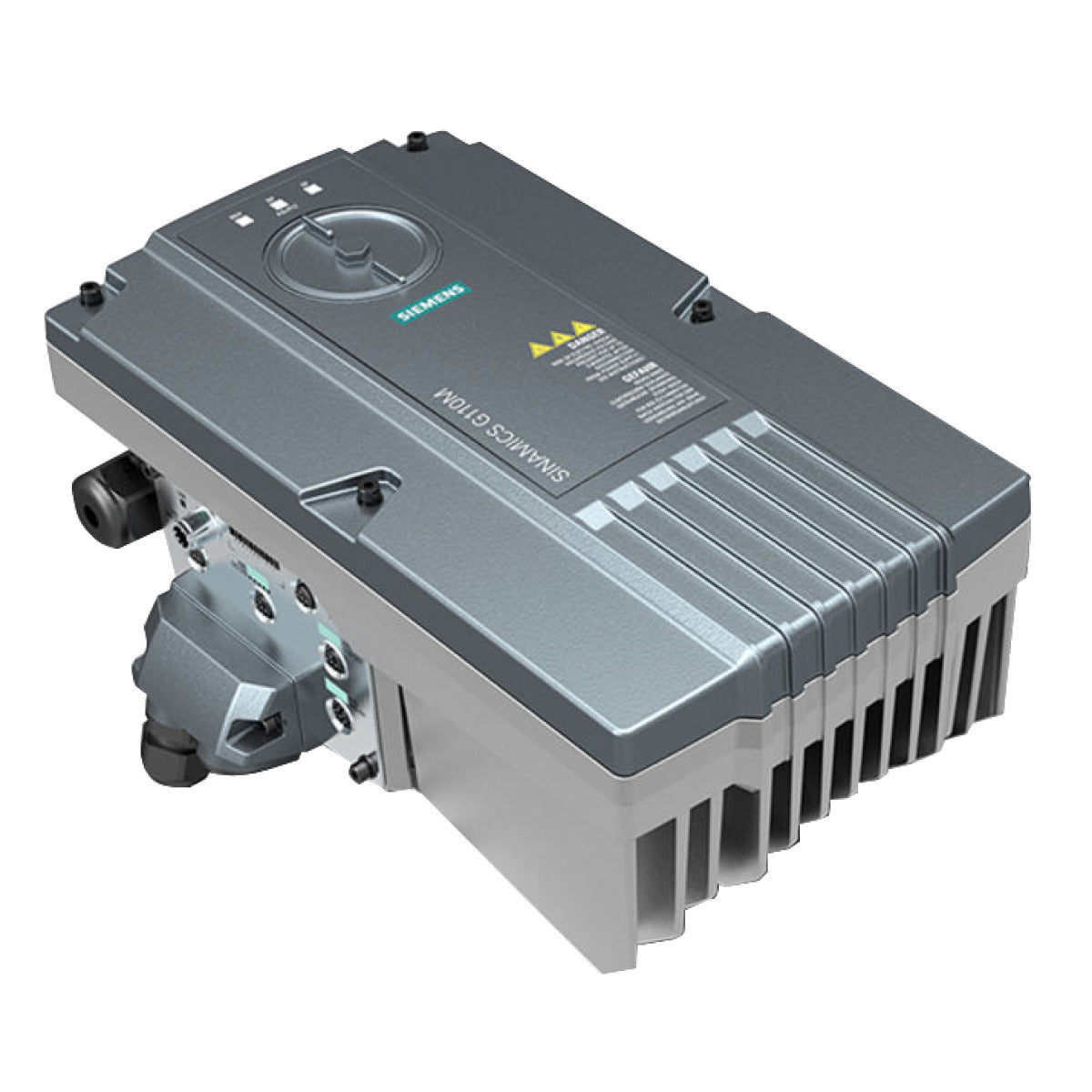

| Controlo da velocidade do fuso vertical | ajustável eletronicamente |
| Curso de fresa do fuso vertical | 127 mm |
| Avanço da fresa do fuso vertical | 0,038/0,076/0,152 mm/rot |
| Saída do motor de acionamento do fuso vertical em funcionamento normal | 3 kW |
