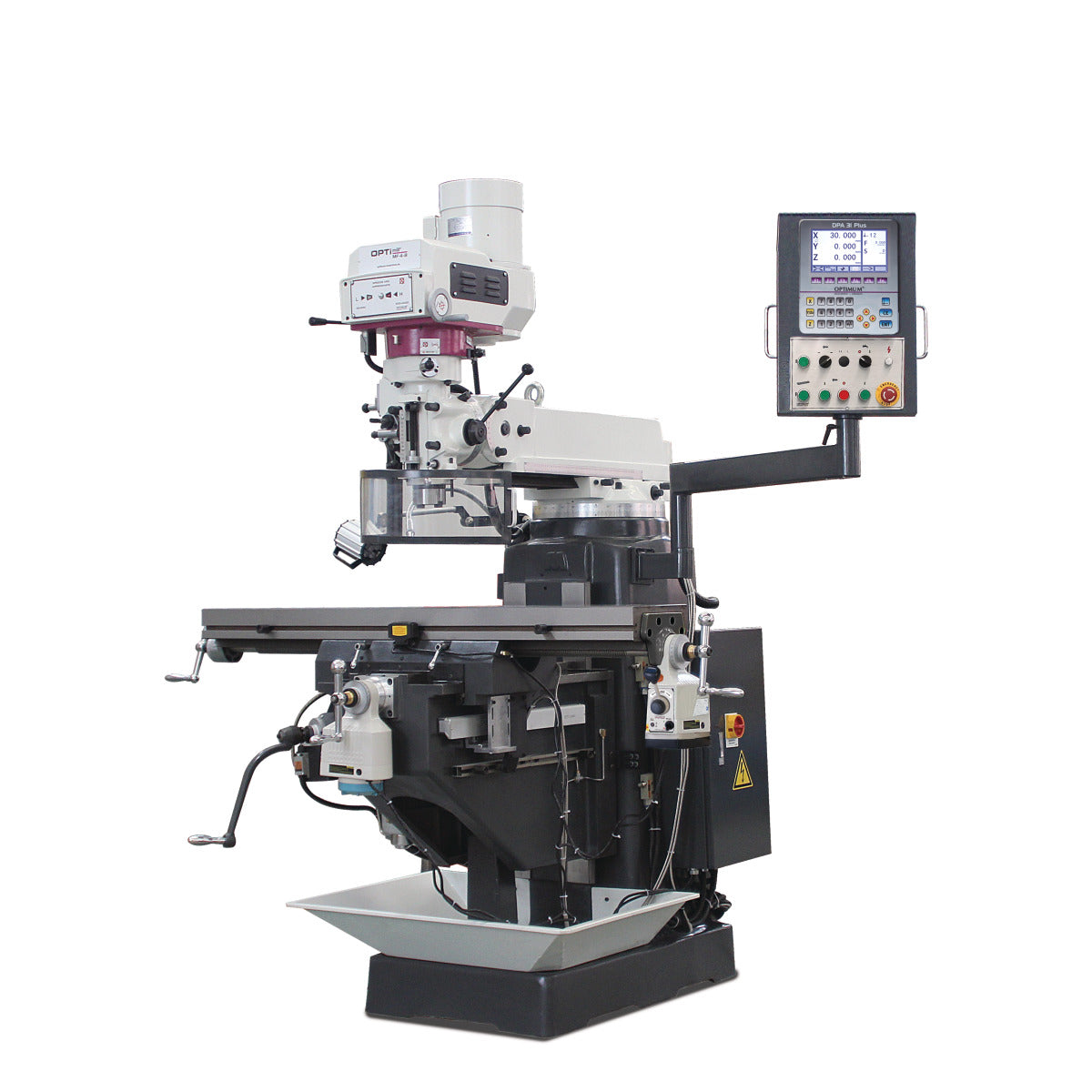

- Construção sólida em ferro fundido Meehanite de alta qualidade
- Elevada concentricidade devido ao rolamento de rolos cónicos, d 0,01 mm medido na manga
- Eixos X e Z com guia em cauda de andorinha de 55° ajustável
- Eixo Y com guia plana ajustável
- Dispositivo de refrigeração
- Mesa transversal sólida e de dimensões generosas, com acabamento de superfície preciso e batentes ajustáveis

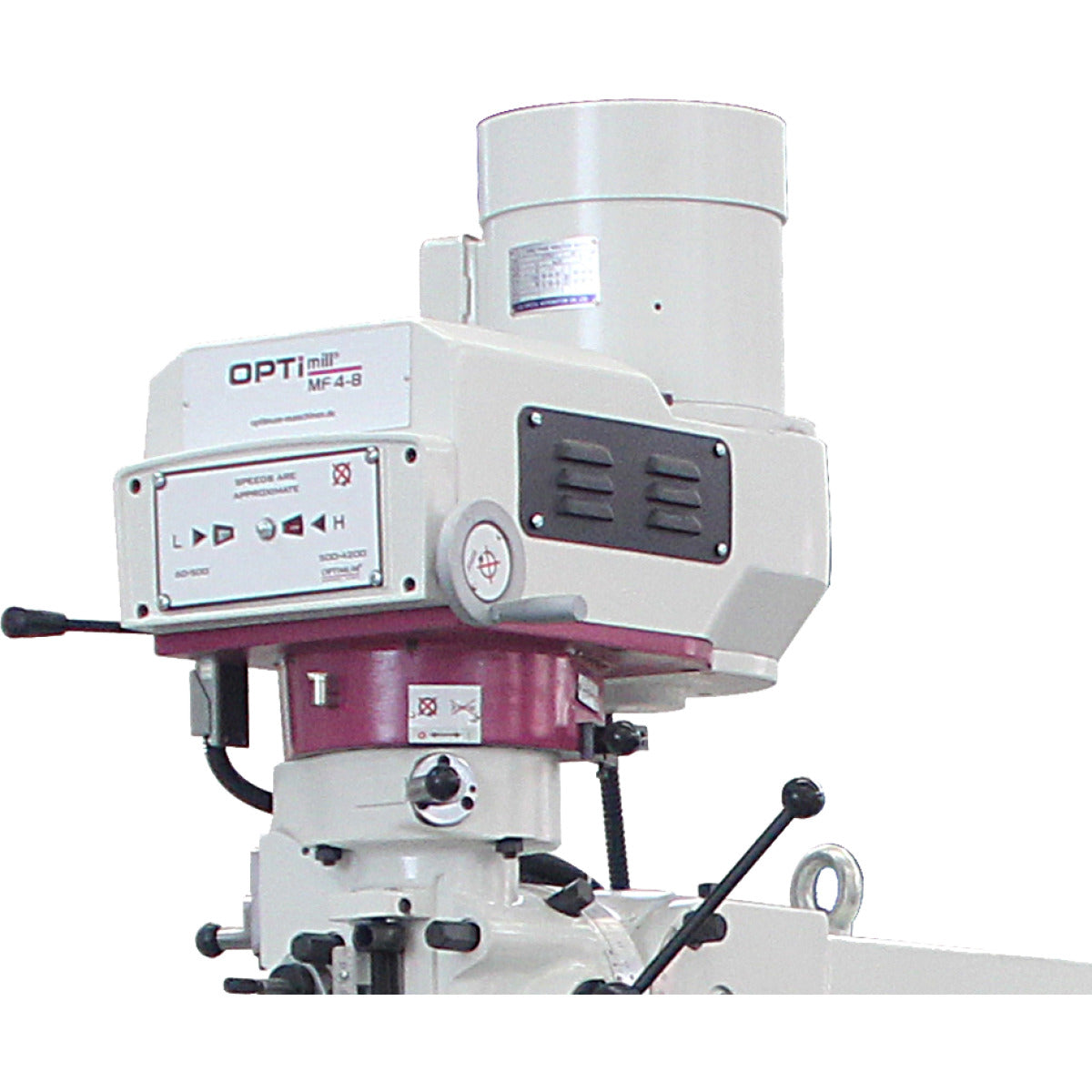

- Cabeça de perfuração/fresagem inclinável ± 45

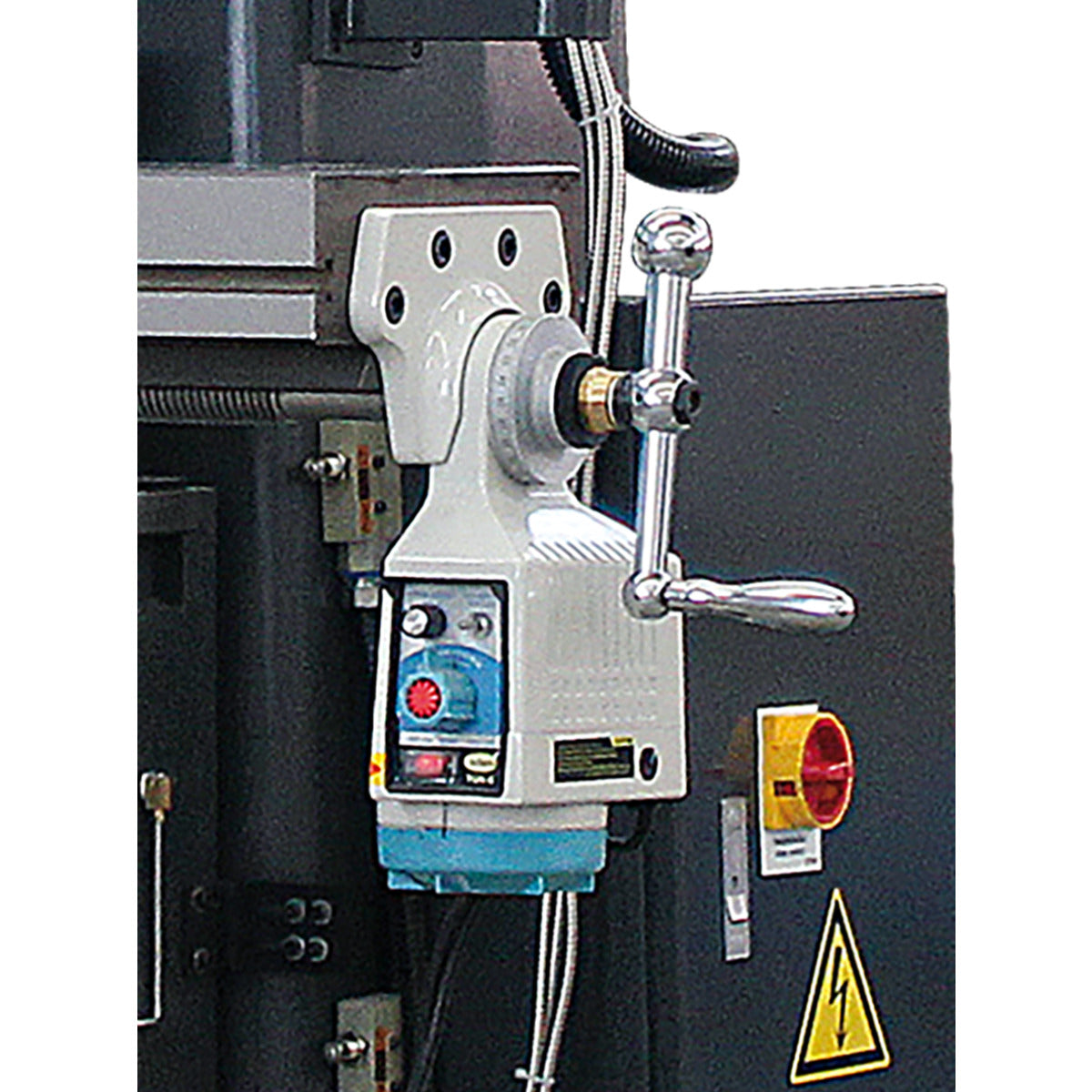

- Avanço automático da fresa, 3 fases 0,04 - 0,15 mm/rev
- Micro-alimentação de precisão
- Limite de profundidade de perfuração ajustável com escala milimétrica, legível a partir da frente
- Rotação direita/esquerda
- Controlo de velocidade infinitamente variável
- Fuso de fresagem com rolamento de precisão
- Travão mecânico do fuso
- Ecrã de proteção regulável em altura com microinterruptor, contra a projeção de aparas e peças, para máxima proteção do utilizador
Conteúdo de entrega
- ferramenta operacional
| Dimensões e pesos | |
|---|---|
| Comprimento (produto) aprox. | 2400 mm |
| Largura/profundidade (produto) aprox. | 2160 mm |
| Altura (produto) aprox. | 2300 mm |
| Peso líquido aprox. | 1260 kg |
| Equipamento | |

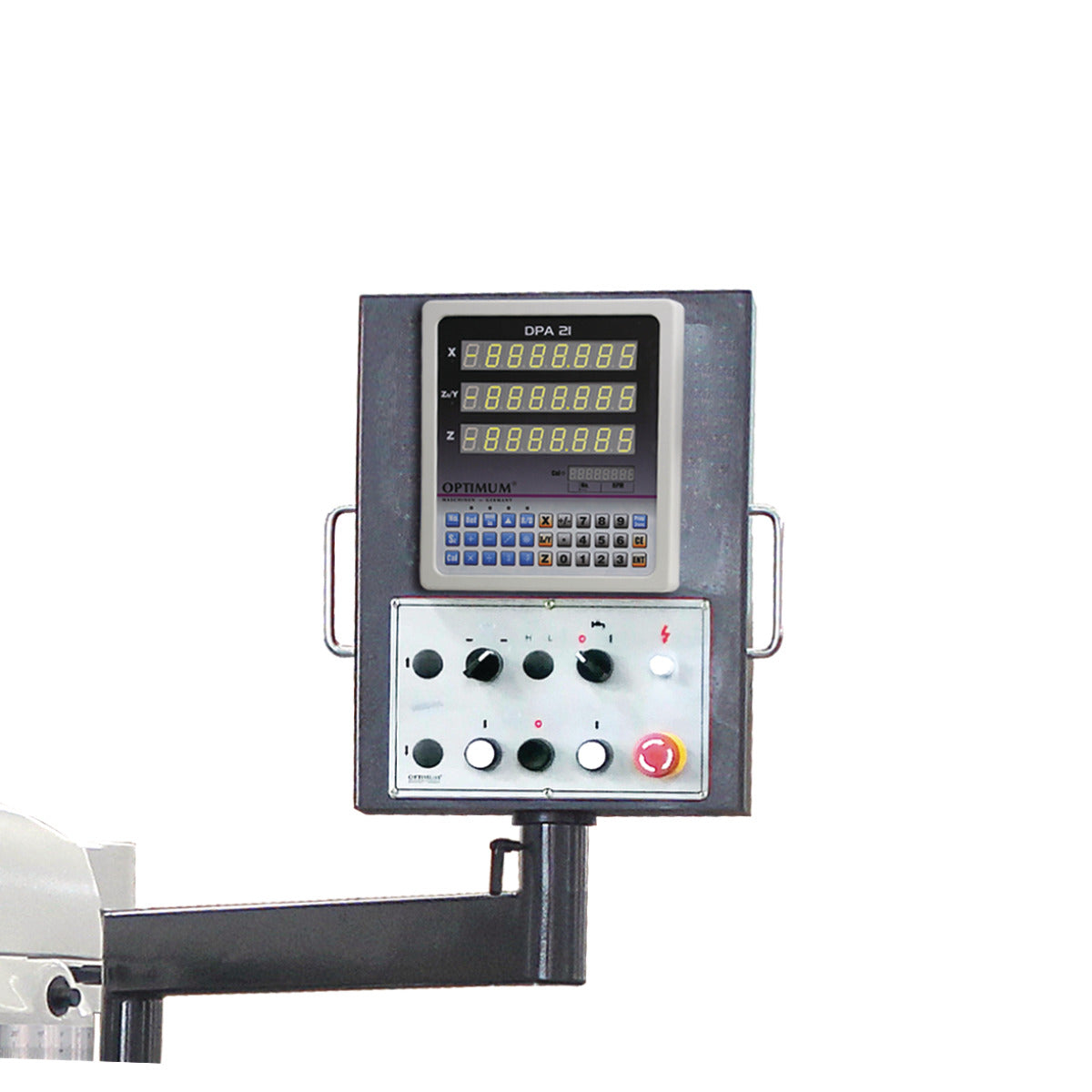

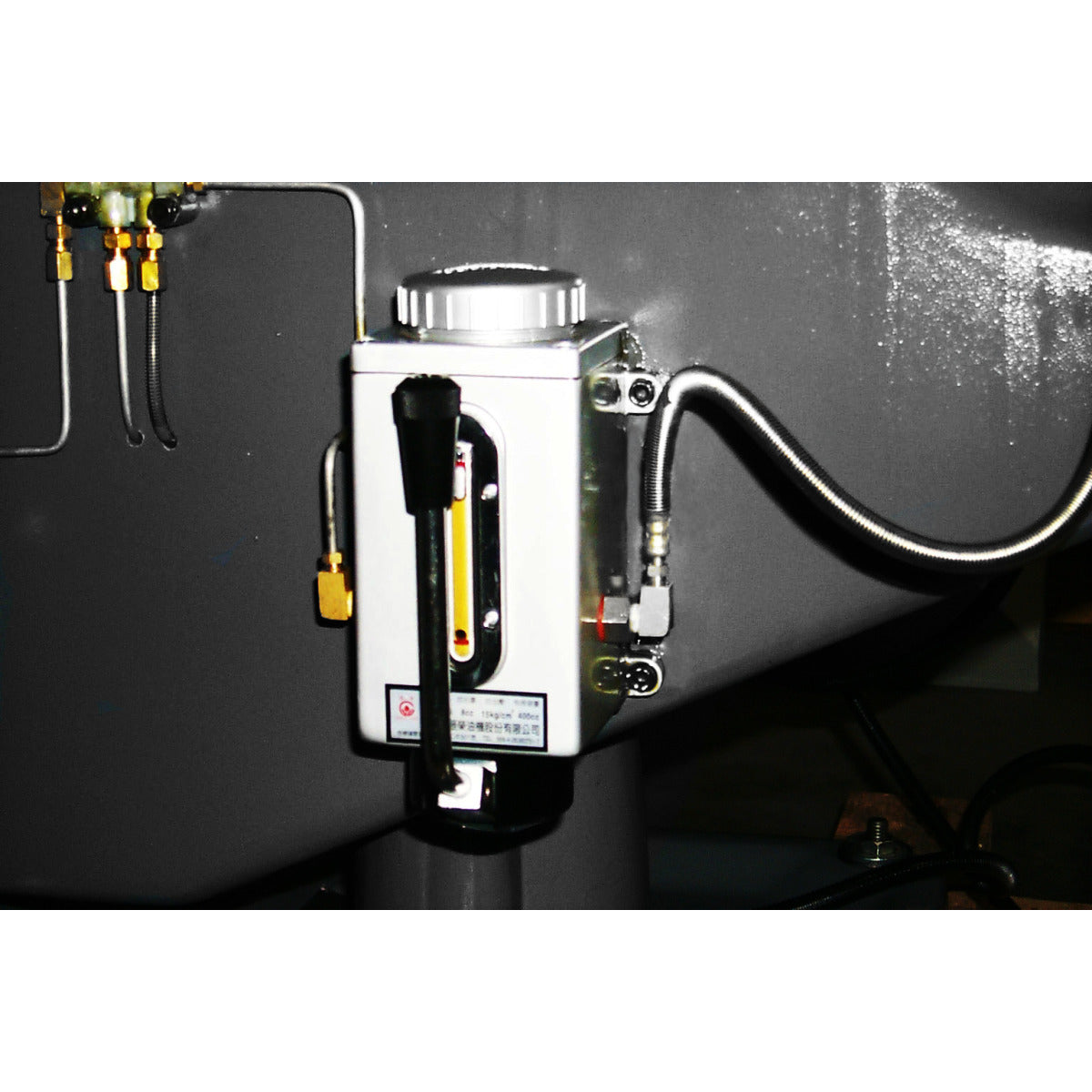

| Indicador digital de posição | DPA 31 Plus |
| Cabeça de perfuração/fresagem | |
| Gama de inclinação da cabeça de perfuração-fresagem | vertical ± 45 ° |
| Gama de rotação da cabeça da fresa | horizontal ± 90 ° |
| Saída de perfuração/fresagem | |
| Tamanho máximo da cabeça de fresagem | 76 mm |
| Tamanho máx. da fresa de veio | 25 mm |
| Aço de desempenho de perfuração (S235JR) | 24 mm |
| Aço de desempenho de perfuração contínua (S235JR) | 20 mm |
| Dados eléctricos | |
| Valor nominal total | 3 kW |
| Tensão de alimentação | 400 V |
| Frequência de rede | 50 Hz |
| Mesa de fresagem horizontal | |
| Comprimento da mesa de fresagem horizontal | 254 mm |
| Largura da mesa de fresagem horizontal | 1370 mm |
| Distância máxima entre o fuso vertical e a mesa de fresagem horizontal | 405 mm |
| Tamanho da ranhura em T da mesa de fresagem horizontal | 16 mm |
| Número de ranhuras em T da mesa de fresagem horizontal | 3 |
| Espaçamento das ranhuras em T da mesa de fresagem horizontal | 63 mm |
| Capacidade de carga máxima da mesa de fresagem horizontal | 300 kg |
| Sistema de lubrificação de arrefecimento | |
| Potência de acionamento da(s) bomba(s) de refrigeração | 90 W |
| Normas e certificações | |
| Norma | DIN EN 55011 |
| Deslocação | |
| Curso manual do eixo X | 820 mm |
| Curso manual do eixo Y | 410 mm |
| Deslocação manual do eixo Z | 400 mm |
| Curso do eixo X automático | 740 mm |
| Curso do eixo Y automático | 330 mm |
| Curso do eixo Z automático | 320 mm |
| Eixo vertical | |
| Alcance do fuso vertical de até | 0 - 420 mm |
| Mandril do fuso vertical | ISO 40 DIN 2080 |
| Gama de velocidades do fuso vertical | 60 - 4200 min¯¹ |
| Número de engrenagens do fuso vertical | 2 |
| Controlo da velocidade do fuso vertical | mecanicamente contínuo |
| Diâmetro da fresa do fuso vertical | 86 mm |
| Curso da fresa do fuso vertical | 127 mm |
| Avanço da fresa do fuso vertical | 0,04 / 0,08 / 0,15 mm/rot |
| Curso da cabeça de fresagem do fuso vertical eixo Y | 470 mm |
| Potência do motor de acionamento do fuso vertical em funcionamento normal | 2,2 kW |
