Variantes do Produto

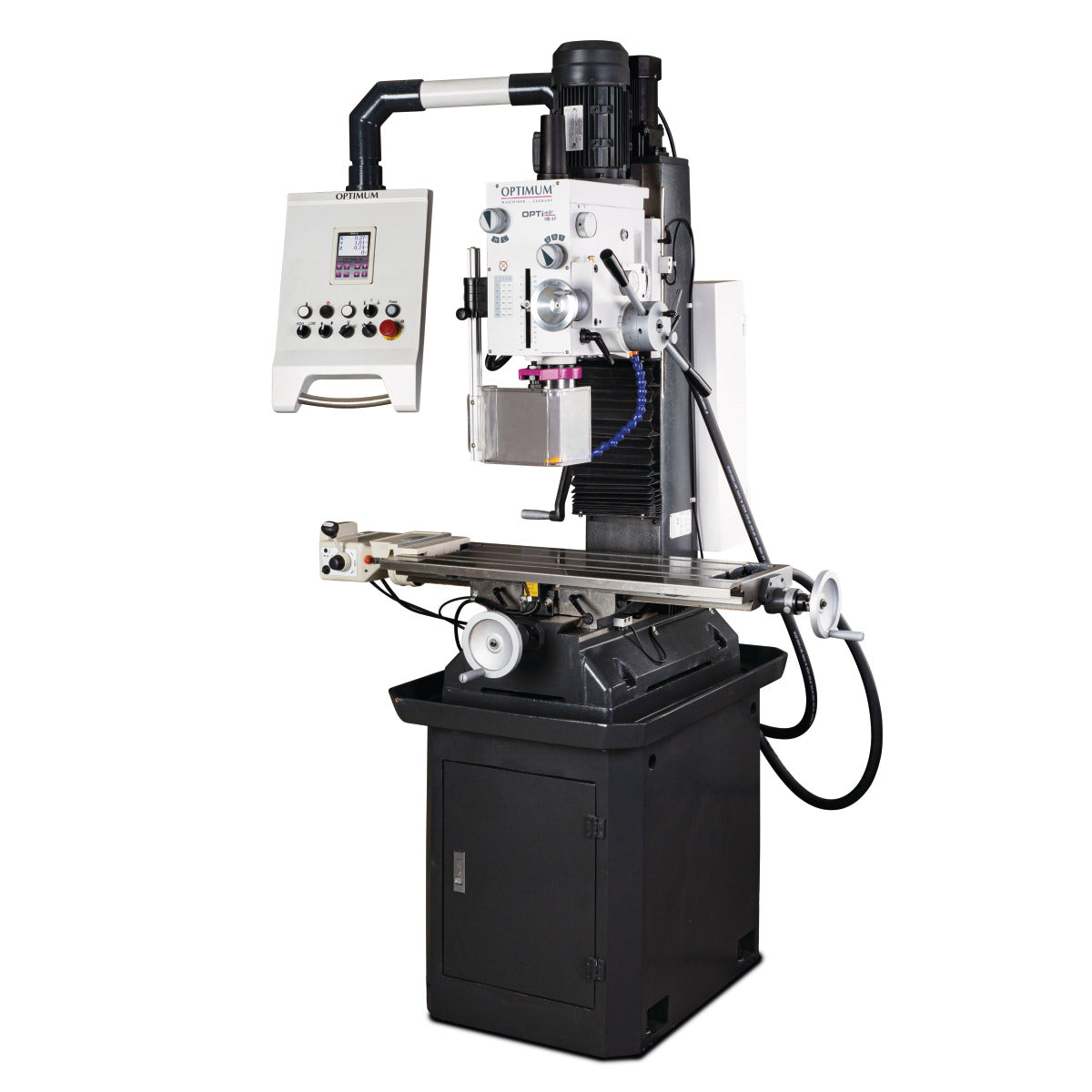

Descrição
Conteúdo de entrega
- Construção pesada e sólida em fundição
- Funcionamento suave devido às rodas dentadas que funcionam num banho de óleo
- Rotação direita/esquerda
- Avanço automático da fresa com avanço fino manual
- Posicionamento motorizado do eixo Z

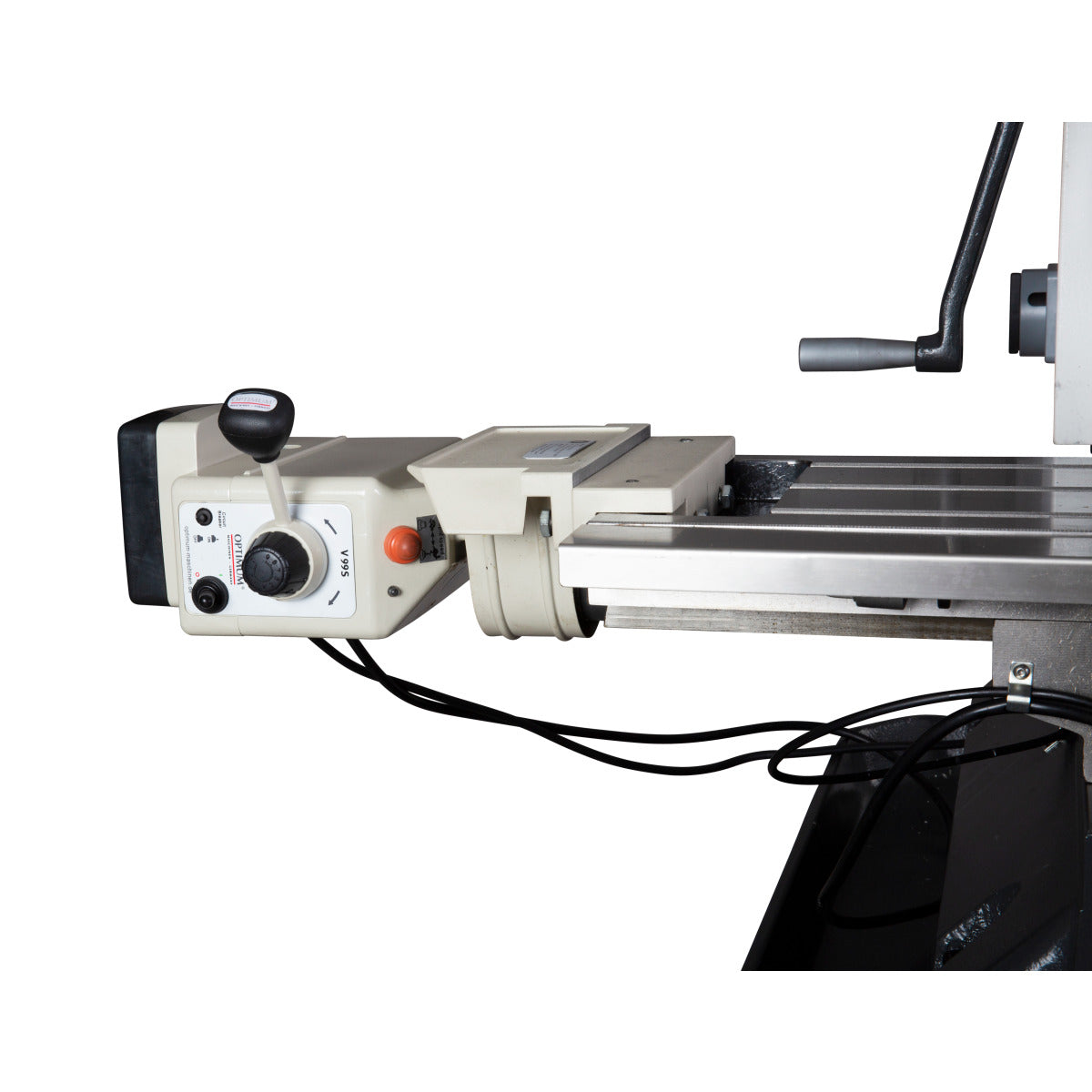

- Avanço motorizado da mesa do eixo X
- Dispositivo de refrigeração
- Lâmpada da máquina

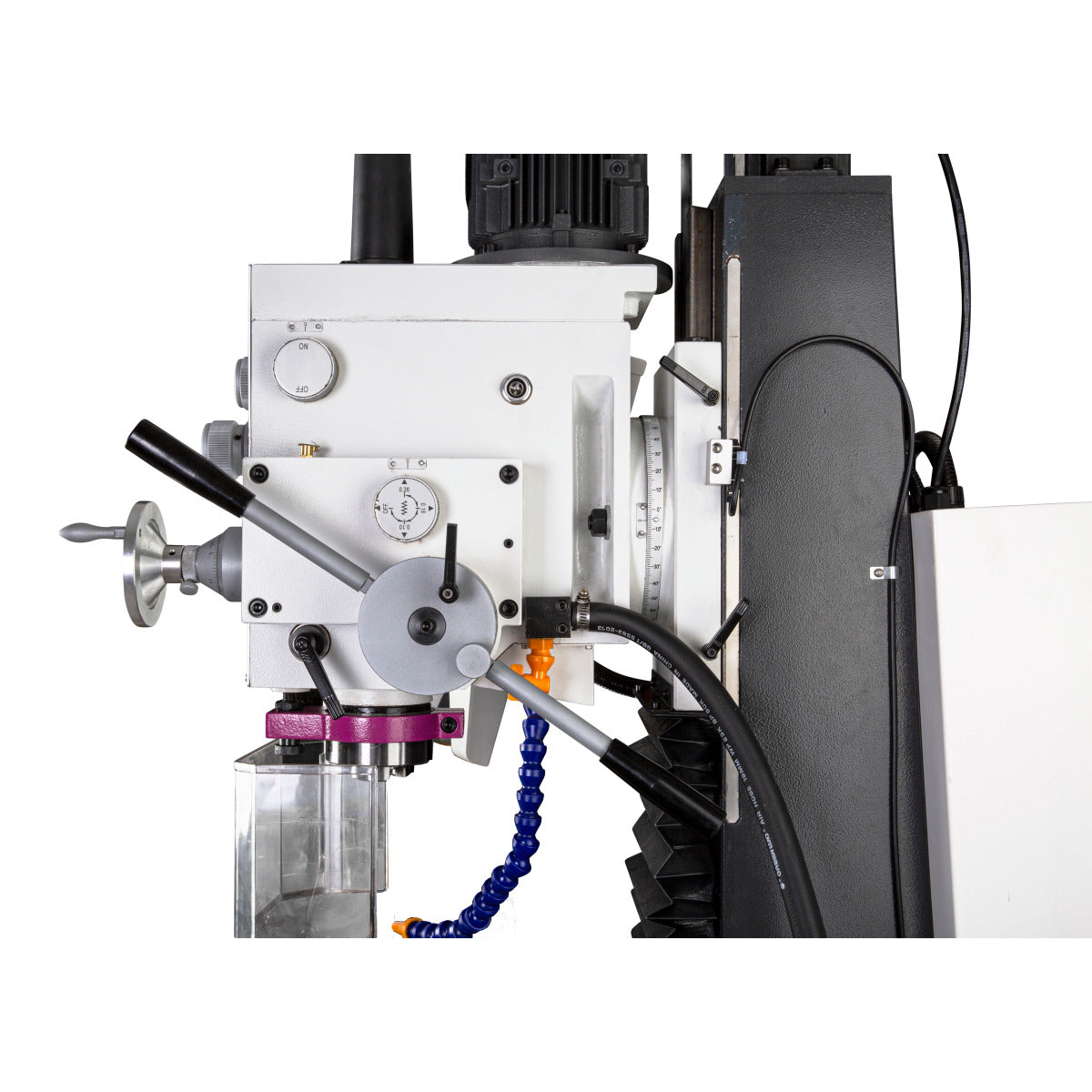

- Cabeça de engrenagem giratória ± 45
- Guia sólida em cauda de andorinha da coluna, raspada à mão, para máxima estabilidade e máxima precisão
- Ecrã de proteção grande, regulável em altura, com microinterruptor
- Paragem da profundidade de perfuração

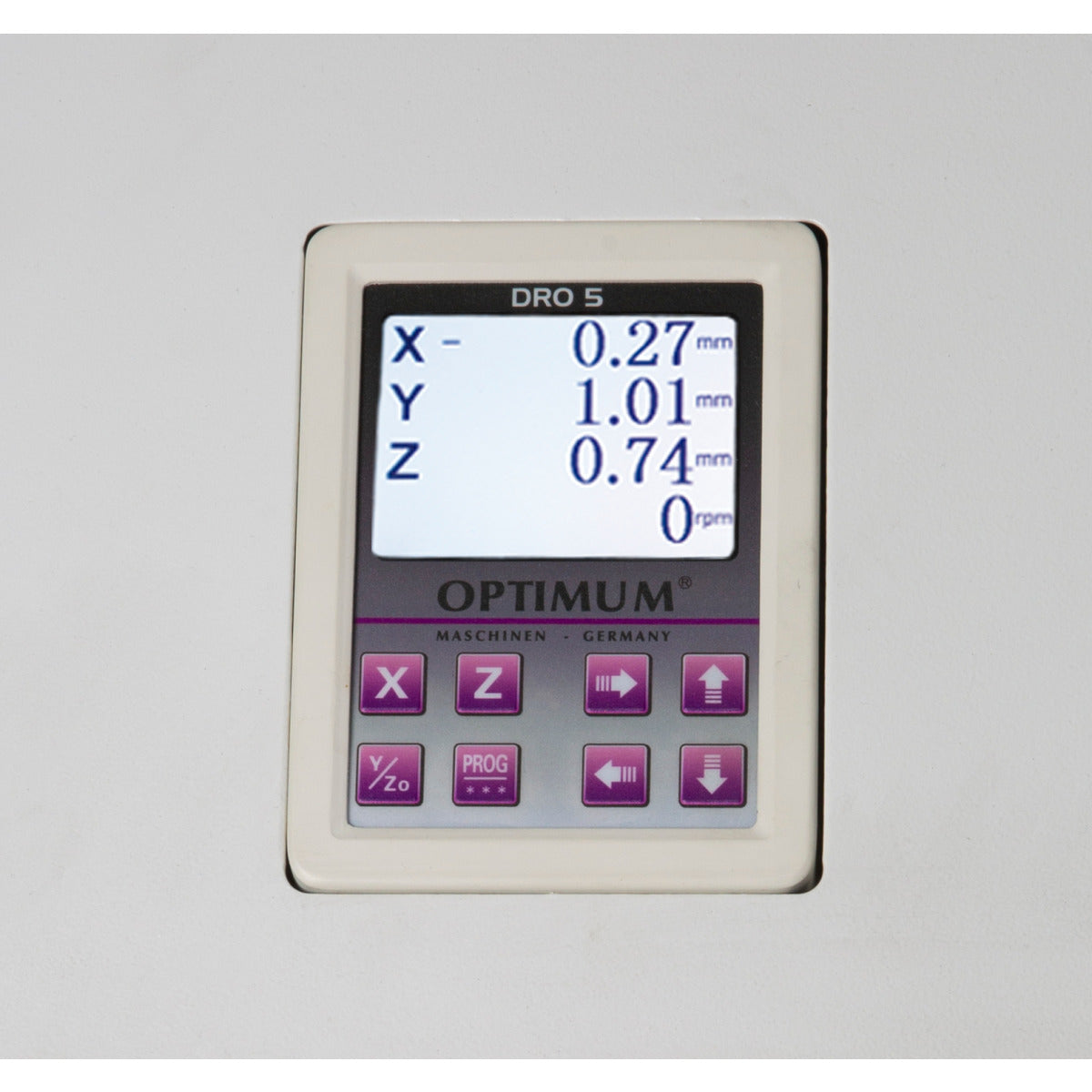

- Indicador digital de posição DRO 5
- Função de perfuração / roscagem
- Mesa transversal sólida e grande, com acabamento de superfície preciso, com ranhuras em T e ranhuras de chaveta ajustáveis
- Base da máquina em ferro fundido maciço com calha de recolha de aparas
- Motor elétrico industrial de qualidade de fase única
- Ampla gama de velocidades de 60 - 2.760 rpm graças a 2 velocidades infinitamente variáveis

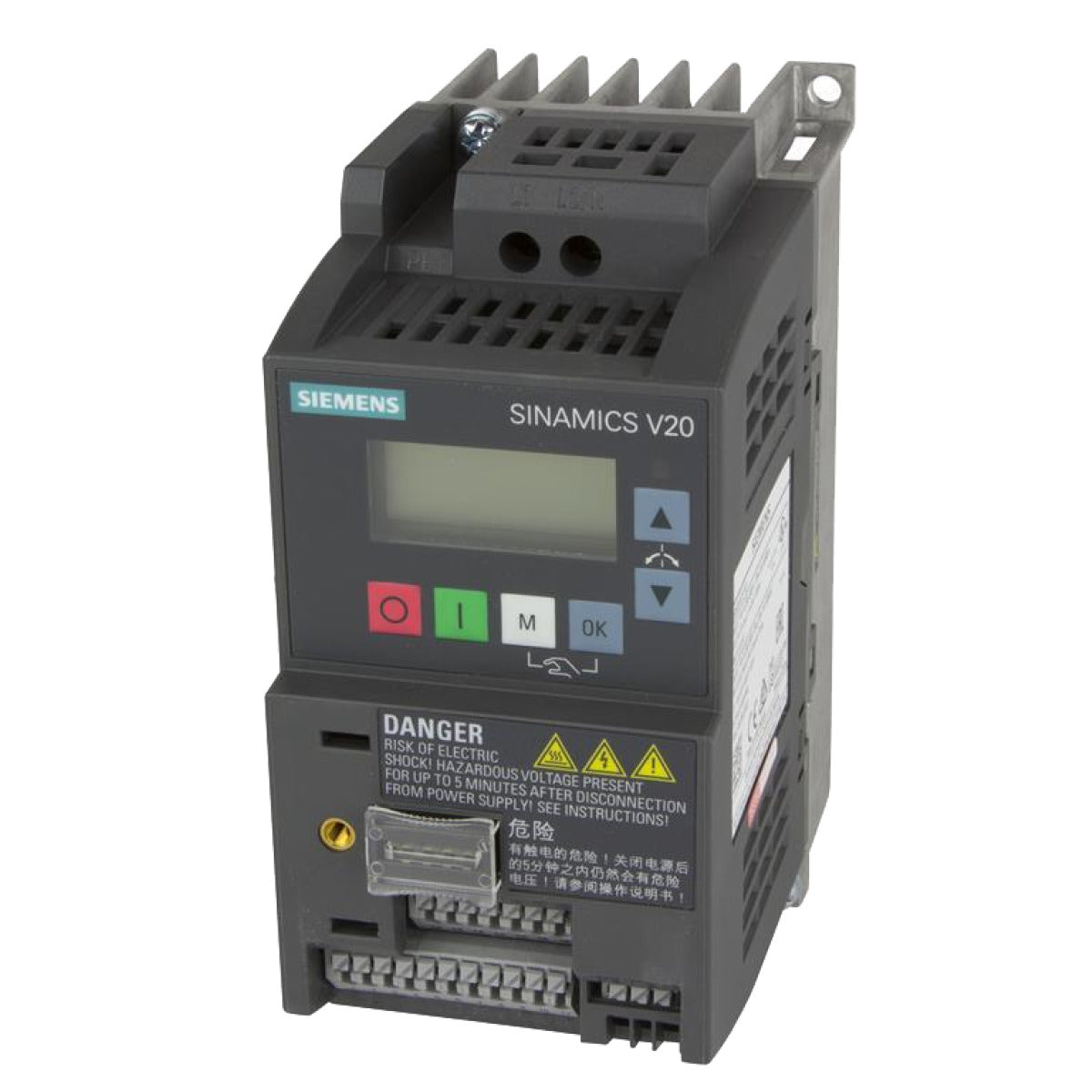

- Inversor SINAMICS V20 da SIEMENS
Conteúdo de entrega
- subestrutura
- Cone Morse MK 3
- Adaptador MK 3 - MK 4
- Haste de tração M 16
- ferramenta de acionamento
| Dimensões e pesos | |
|---|---|
| Comprimento (produto) aprox. | 1600 mm |
| Largura/profundidade (produto) aprox. | 930 mm |
| Altura (produto) aprox. | 2110 mm |
| Peso líquido aprox. | 495 kg |
| Equipamento | |
| Indicador digital de posição | DRO 5 |
| Cabeça de perfuração/fresagem | |
| Gama de inclinação da cabeça de perfuração-fresagem | ± 45 ° |
| Saída de perfuração/fresagem | |
| Tamanho máximo da cabeça de fresagem | 63 mm |
| Tamanho máx. da fresa de veio | 26 mm |
| Aço de desempenho de perfuração (S235JR) | 24 mm |
| Aço de desempenho de perfuração contínua (S235JR) | 20 mm |
| Dados eléctricos | |
| Potência do motor de acionamento | 1,5 kW |
| Tensão de alimentação | 400 V |
| Frequência de rede | 50 Hz |
| Mesa de fresagem horizontal | |
| Comprimento da mesa de fresagem horizontal | 800 mm |
| Largura da mesa de fresagem horizontal | 240 mm |
| Distância máxima entre o fuso vertical e a mesa de fresagem horizontal | 420 mm |
| Tamanho da ranhura em T da mesa de fresagem horizontal | 14 mm |
| Número de ranhuras em T da mesa de fresagem horizontal | 3 |
| Espaçamento entre ranhuras em T da mesa de fresagem horizontal | 80 mm |
| Sistema de lubrificação de arrefecimento | |
| Potência de acionamento da(s) bomba(s) de refrigeração | 100 W |
| Normas e certificações | |
| Norma | DIN EN 55011 |
| Nível EMC | C2 |
| Curso | |
| Curso manual do eixo X | 560 mm |
| Curso manual do eixo Y | 195 mm |
| Deslocação manual do eixo Z | 350 mm |
| Curso do eixo X automático | 480 mm |
| Eixo vertical | |
| Alcance do fuso vertical | 258 mm |
| Mandril do fuso vertical | MT 4 |
| Gama de velocidades do fuso vertical | 60 - 2760 min¯¹ |
| Número de engrenagens do fuso vertical | 2 |
| Controlo de velocidade do fuso vertical | eletrónico |
| Diâmetro da fresa do fuso vertical | 75 mm |
| Barra de aperto do fuso vertical | M 16 |
| Curso do fuso vertical | 120 mm |
