- Os fusos de alimentação podem ser ajustados sem folgas através de porcas de fuso ajustáveis
- Guia de cauda de andorinha estável, rectificada e raspada com precisão e com chavetas ajustáveis
- Filtro EMC (para proteger a eletrónica sensível contra interferências de sinais de interferência conduzidos classe B)
- Todas as guias são rectificadas e visivelmente raspadas (bolsas de óleo para lubrificação)
- Maquinação precisa
- Relação de transmissão de duas fases para uma transmissão potente da potência do motor
- Motor DC potente com controlo permanente da corrente
- Rolamentos de esferas de contacto angular de duas carreiras nos eixos, ajustáveis sem folga
- Sistema elétrico de segurança na versão de 24 volts
- Fole como proteção da guia
- Rotação direita/esquerda

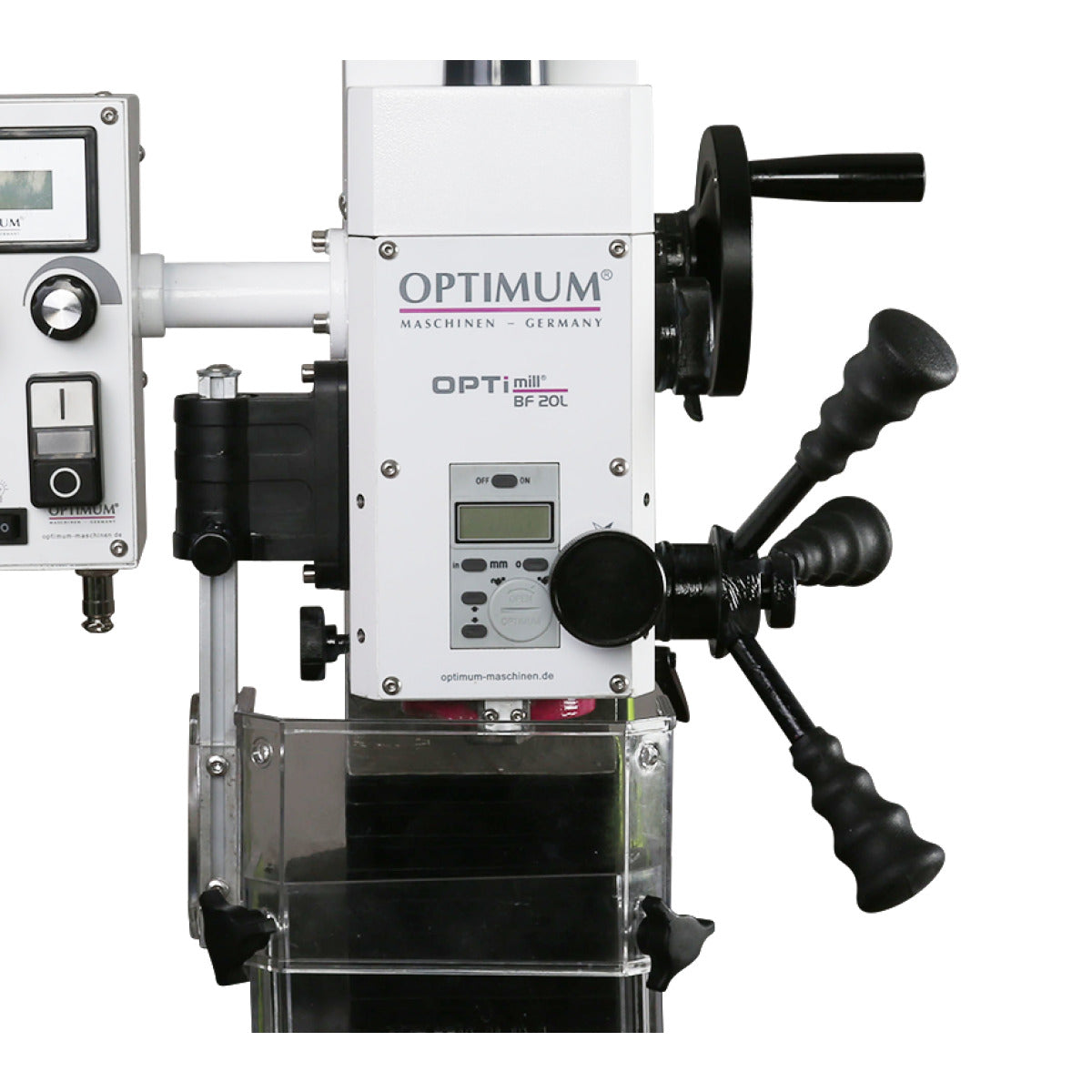

- Cabeça de perfuração e de fresagem inclinável em ± 900 para trabalhos de fresagem e de perfuração em qualquer ângulo
- Ecrã de proteção regulável em altura com micro-interrutor, contra projeção de aparas e peças, para máxima proteção do utilizador
Conteúdo de entrega
- Bucha cónico MK 2, B16
- Haste de tração M 10
- ferramenta de acionamento
| Dimensões e pesos | |
|---|---|
| Comprimento (produto) aprox. | 945 mm |
| Largura/profundidade (produto) aprox. | 565 mm |
| Altura (produto) aprox. | 935 mm |
| Peso líquido aprox. | 112 kg |
| Capacidade de perfuração/fresagem | |
| Tamanho máximo da cabeça de fresagem | 63 mm |
| Tamanho máx. da fresa de veio | 20 mm |
| Aço de desempenho de perfuração (S235JR) | 16 mm |
| Aço de desempenho de perfuração contínua (S235JR) | 12 mm |
| Dados eléctricos | |
| Tensão de alimentação | 230 V |
| Frequência da rede eléctrica | 50 Hz |
| Mesa de fresagem horizontal | |
| Comprimento da mesa de fresagem horizontal | 700 mm |
| Largura da mesa de fresagem horizontal | 180 mm |
| Distância mínima entre o fuso vertical e a mesa de fresagem horizontal | 0 mm |
| Folga máxima do fuso vertical - mesa de fresagem horizontal | 375 mm |
| Tamanho da ranhura em T da mesa de fresagem horizontal | 12 mm |
| Número de ranhuras em T da mesa de fresagem horizontal | 3 |
| Espaçamento entre ranhuras em T da mesa de fresagem horizontal | 63 mm |
| Capacidade de carga máxima da mesa de fresagem horizontal | 40 kg |
| Deslocação | |
| Curso manual do eixo X | 480 |
| Curso manual do eixo Y | 175 mm |
| Curso manual do eixo Z | 280 mm |
| Fuso vertical | |
| Alcance do fuso vertical | 185 mm |
| Mandril do fuso vertical | MT 2 / M 10 |
| Gama de velocidades do fuso vertical | 90 - 1480 min¯¹ |
| Gama de rotação do mandril vertical da cabeça da fresa no plano Z - X | ± 90 ° |
| Explicação da gama de velocidades do mandril vertical | M 10: 150 - 3000 min¯¹ |
| Número de engrenagens do mandril vertical | 2 |
| Controlo da velocidade do fuso vertical | ajustável eletronicamente |
| Barra de aperto do fuso vertical | M 10 |
| Curso da fresa do fuso vertical | 50 mm |
| Potência do motor de acionamento do fuso vertical em funcionamento normal | 0,85 kW |
