Variantes do Produto
Descrição
Conteúdo de entrega
- Pesado, sólido
- fundido
- Motor elétrico industrial de alta qualidade
- funcionamento suave graças às rodas dentadas retificadas que funcionam num
- Banho de óleo
- Mesa transversal maciça
- e generosamente dimensionada, com ranhuras em T e guias ajustáveisProfundidade de perfuração
- de perfuração

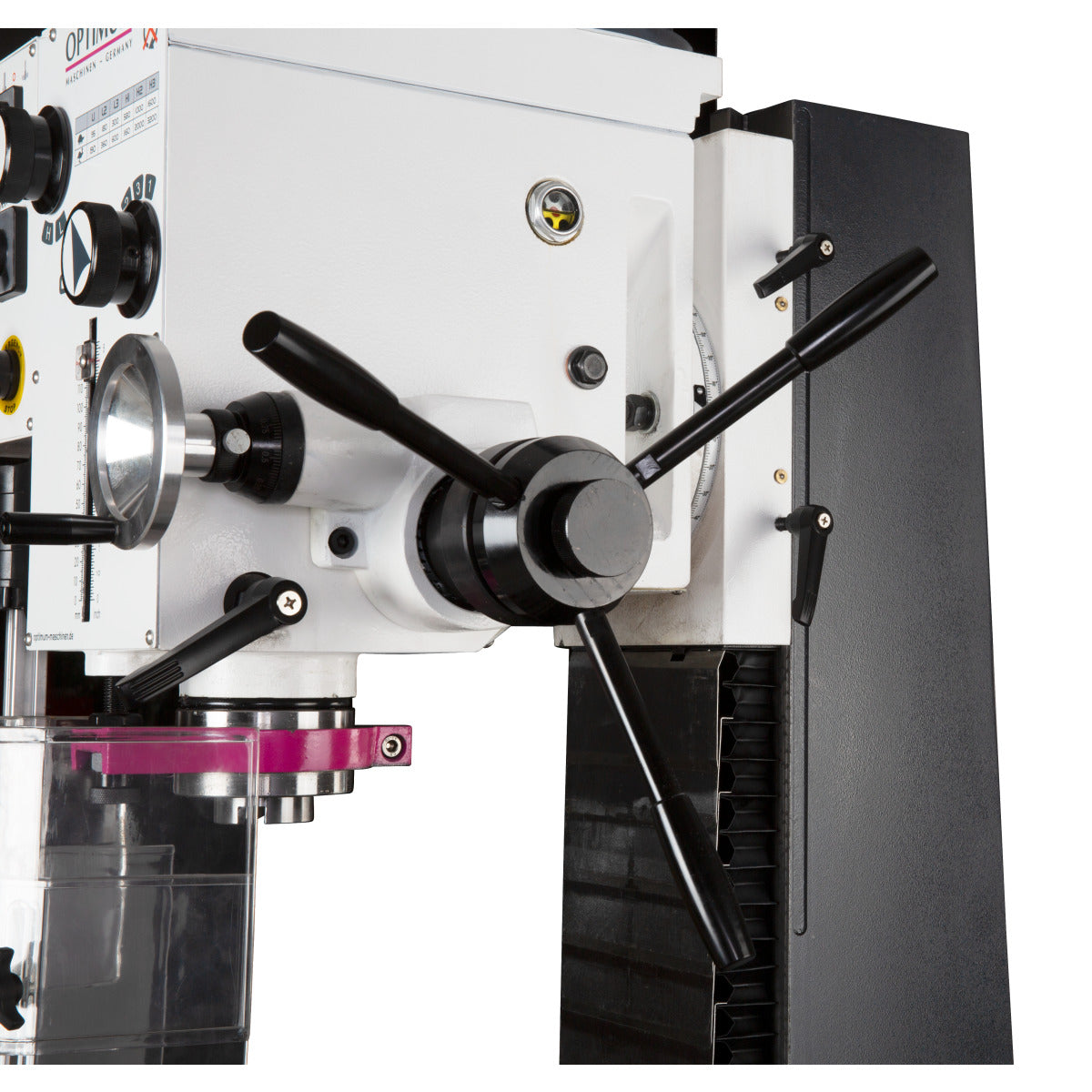

- Avanço manual
- avanço da manga do fuso com alimentação

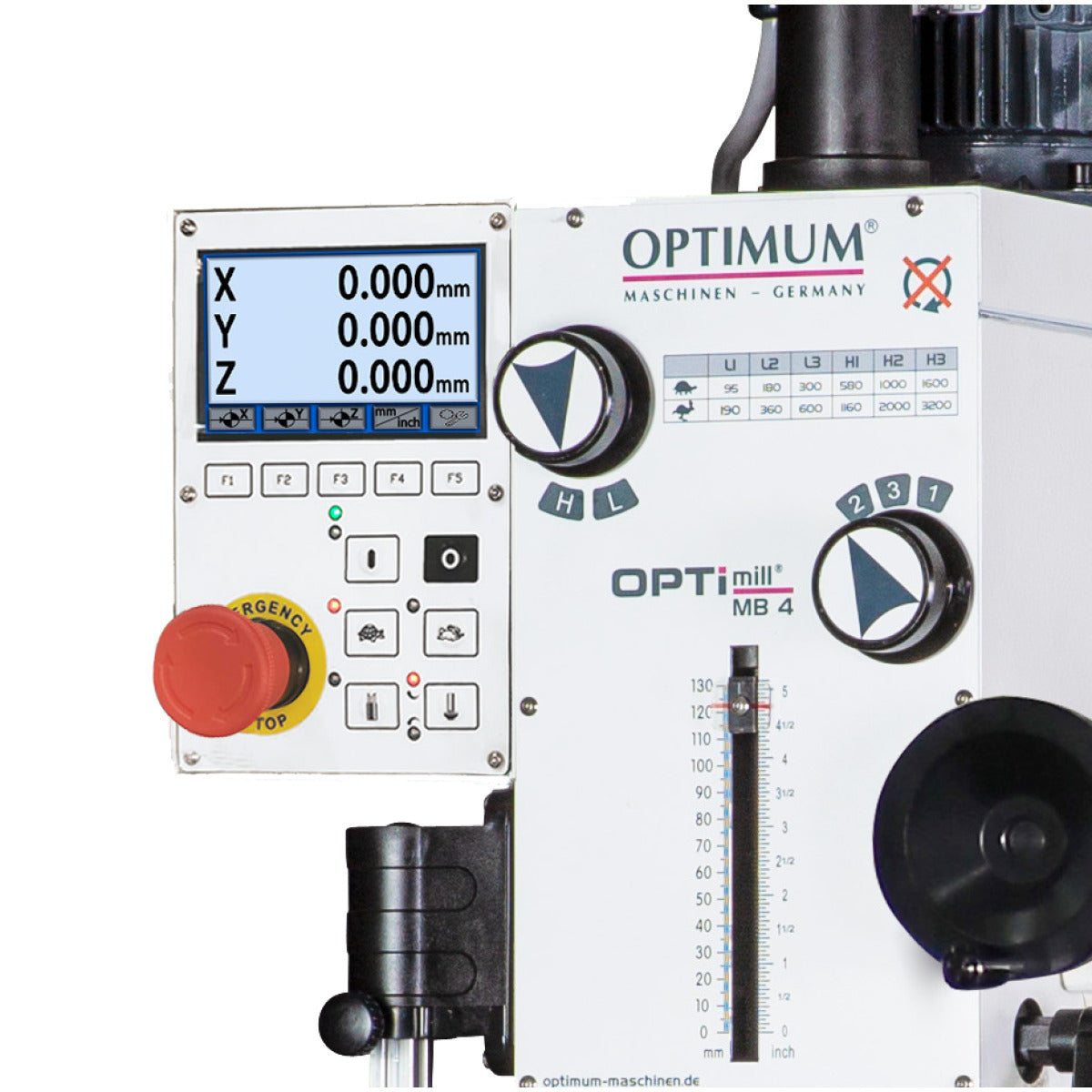

- ajuste de avanço Jogo do fuso de avanço ajustável e reajustável Painel de controlo intuitivo
- com interruptor de paragem de emergênciaColuna
- com guia em cauda de andorinha raspada à mão
- ,

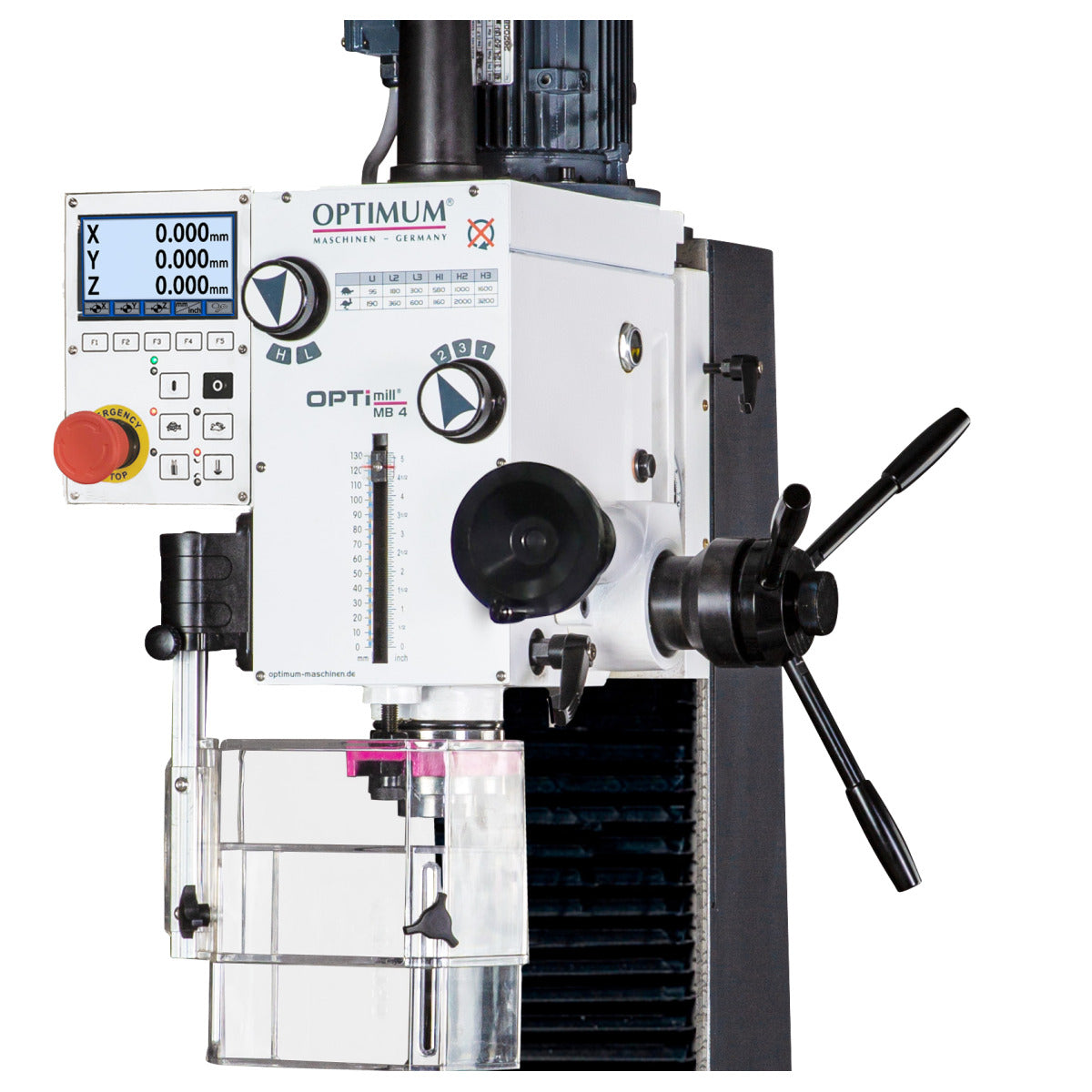

- Tela de proteção grande e ajustável em altura com microinterruptor
- Ampla gama de velocidades de 95 a 3200 min⁻¹ em duas fases, controlada eletronicamente
- Indicador de posição digital DRO 6Sistema de medição magnético
- em três eixos
Conteúdo de entrega
- Adaptador MK4/MK3
- Haste de aperto M 16
- Adaptador MK4/22 mm
- Ferramenta de operação
| Dimensões e pesos | |
|---|---|
| Comprimento (produto) aprox. | 1155 mm |
| Largura/profundidade (produto) aprox. | 775 mm |
| Altura (produto) aprox. | 1420 mm |
| Peso líquido aprox. | 320 kg |
| Capacidade de perfuração/fresagem | |
| Tamanho máx. da cabeça de fresagem | 63 mm |
| Tamanho máximo da fresa de eixo | 28 mm |
| Capacidade de perfuração em aço (S235JR) | 32 mm |
| Capacidade de perfuração contínua em aço (S235JR) | 28 mm |
| Dados elétricos | |
| Tensão de alimentação | 400 V |
| Frequência da rede | 50 Hz |
| Mesa de fresagem horizontal | |
| Comprimento da mesa de fresagem horizontal | 800 mm |
| Largura da mesa de fresagem horizontal | 240 mm |
| Espaço livre máximo entre o fuso vertical e a mesa de fresagem horizontal | 460 mm |
| Dimensão da ranhura em T da mesa de fresagem horizontal | 14 mm |
| Número de ranhuras em T da mesa de fresagem horizontal | 3 |
| Espaçamento das ranhuras em T da mesa de fresagem horizontal | 63 mm |
| Capacidade máxima de carga da mesa de fresagem horizontal | 80 kg |
| Curso | |
| Curso do eixo X manual | 450 mm |
| Curso manual do eixo Y | 195 mm |
| Curso manual do eixo Z | 430 mm |
| Fuso vertical | |
| Alcance do fuso vertical | 275 mm |
| Mandril do fuso vertical | MT 4 |

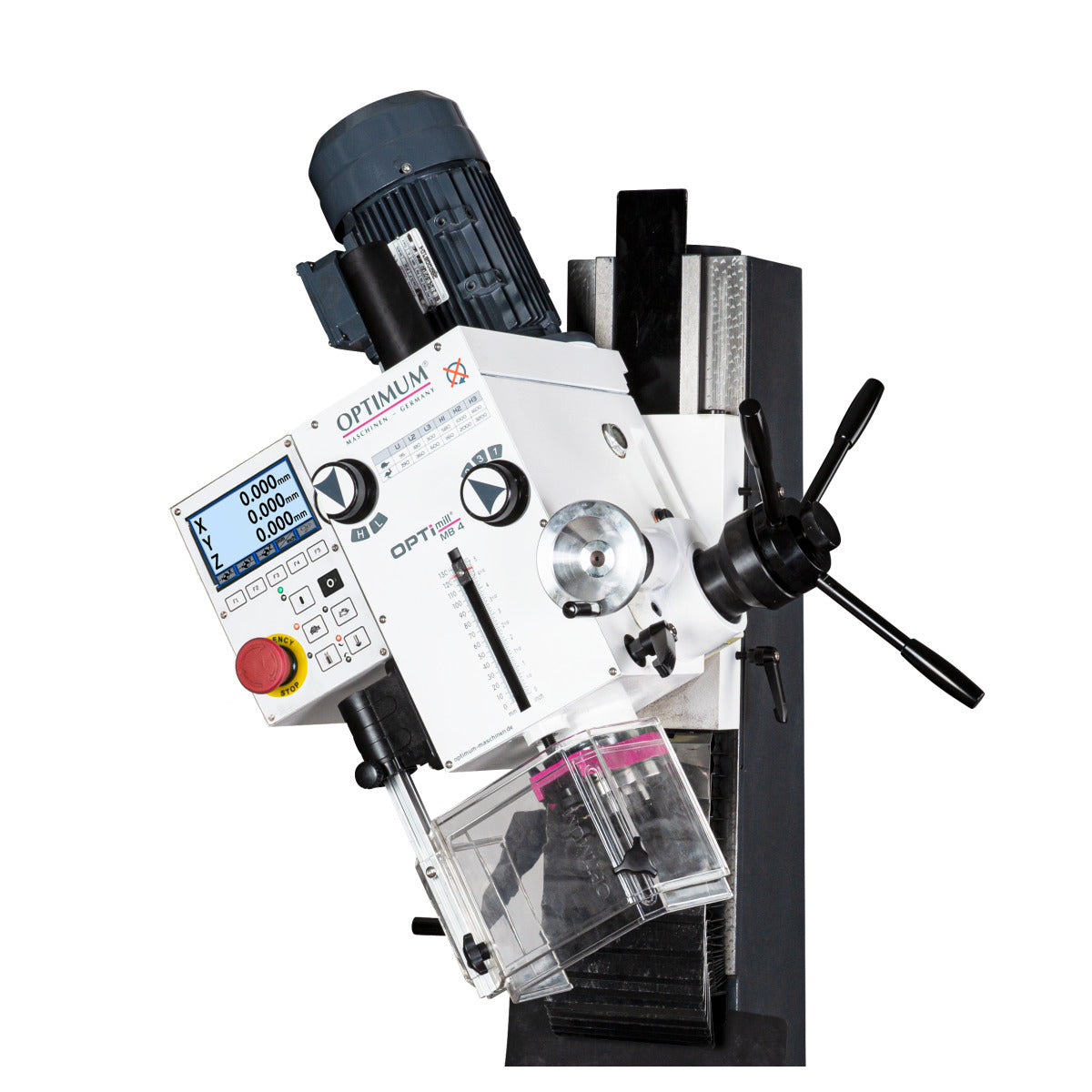

| Ângulo de rotação da cabeça de fresagem do eixo vertical no plano Z - X | ± 45 ° |
| Gama de velocidades do fuso vertical | 95 – 3200 min¯¹ |
| Diâmetro da caneta do eixo vertical | 75 mm |
| Curso da caneta do fuso vertical | 120 mm |
| Barra de fixação do eixo vertical | M16 |
| Potência do motor de acionamento do eixo vertical em funcionamento normal | 1,1 / 1,5 kW |
