Descrição

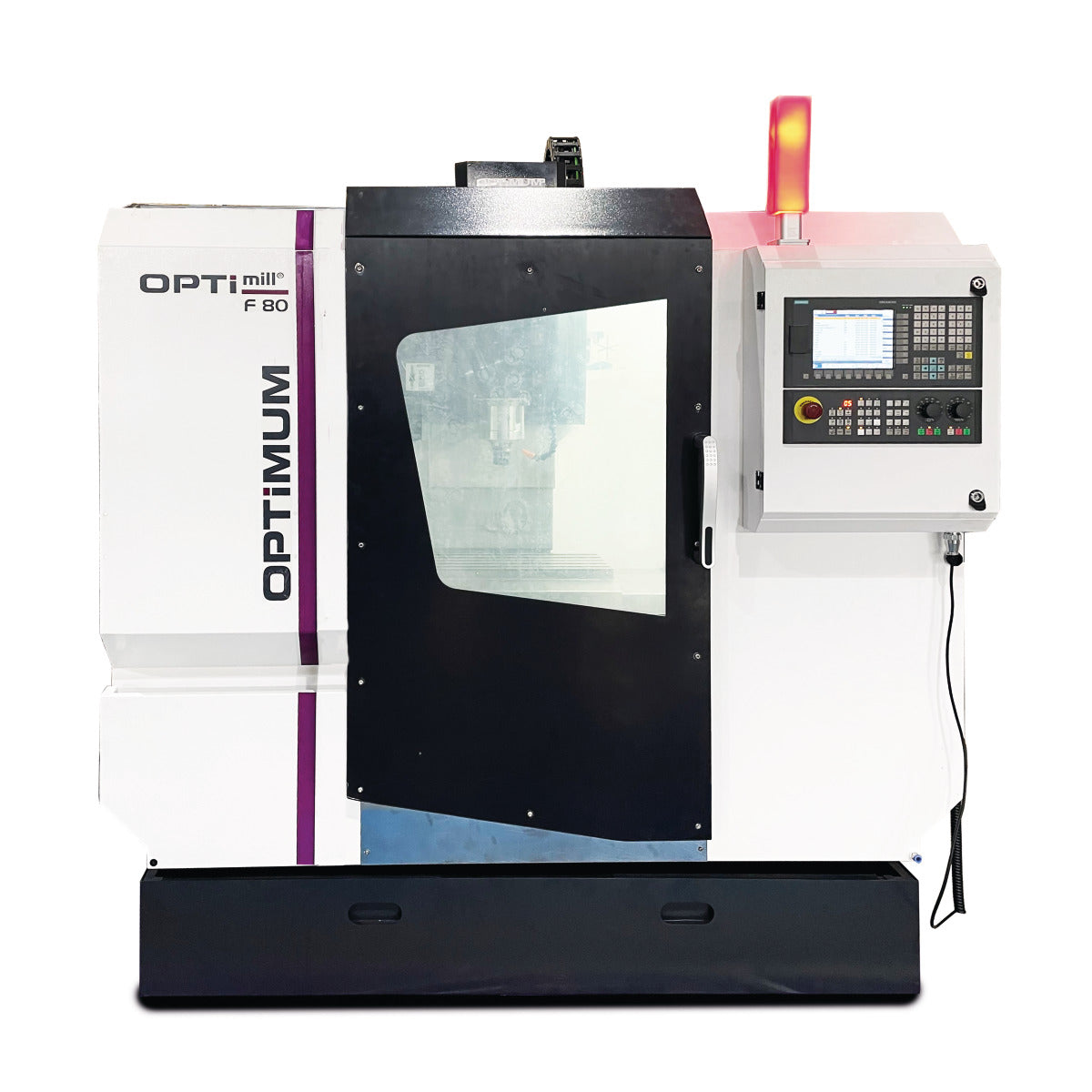

808 ADVANCED do líder tecnológico
- Máquina com coluna em ferro fundido para elevada rigidez

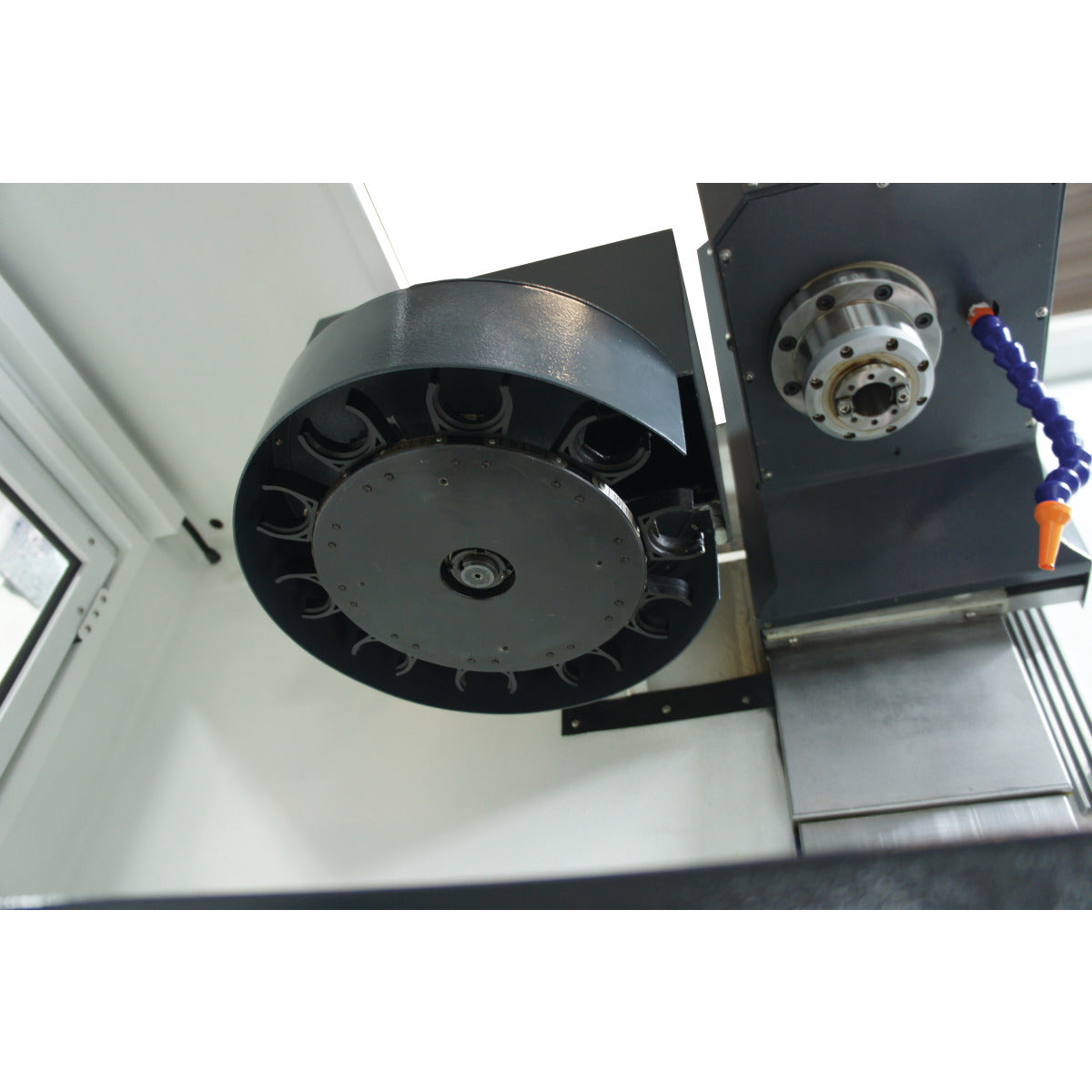

- Trocador de ferramentas tipo carrossel com 12 posições
- Todas as guias lineares com coberturas em aço inoxidável
- Lubrificação central automática
- Motor do fuso principal Siemens
- Servoacionamento Siemens em todos os eixos (circuito de controlo fechado)
- Velocidade máxima do fuso de 10 000 min-1

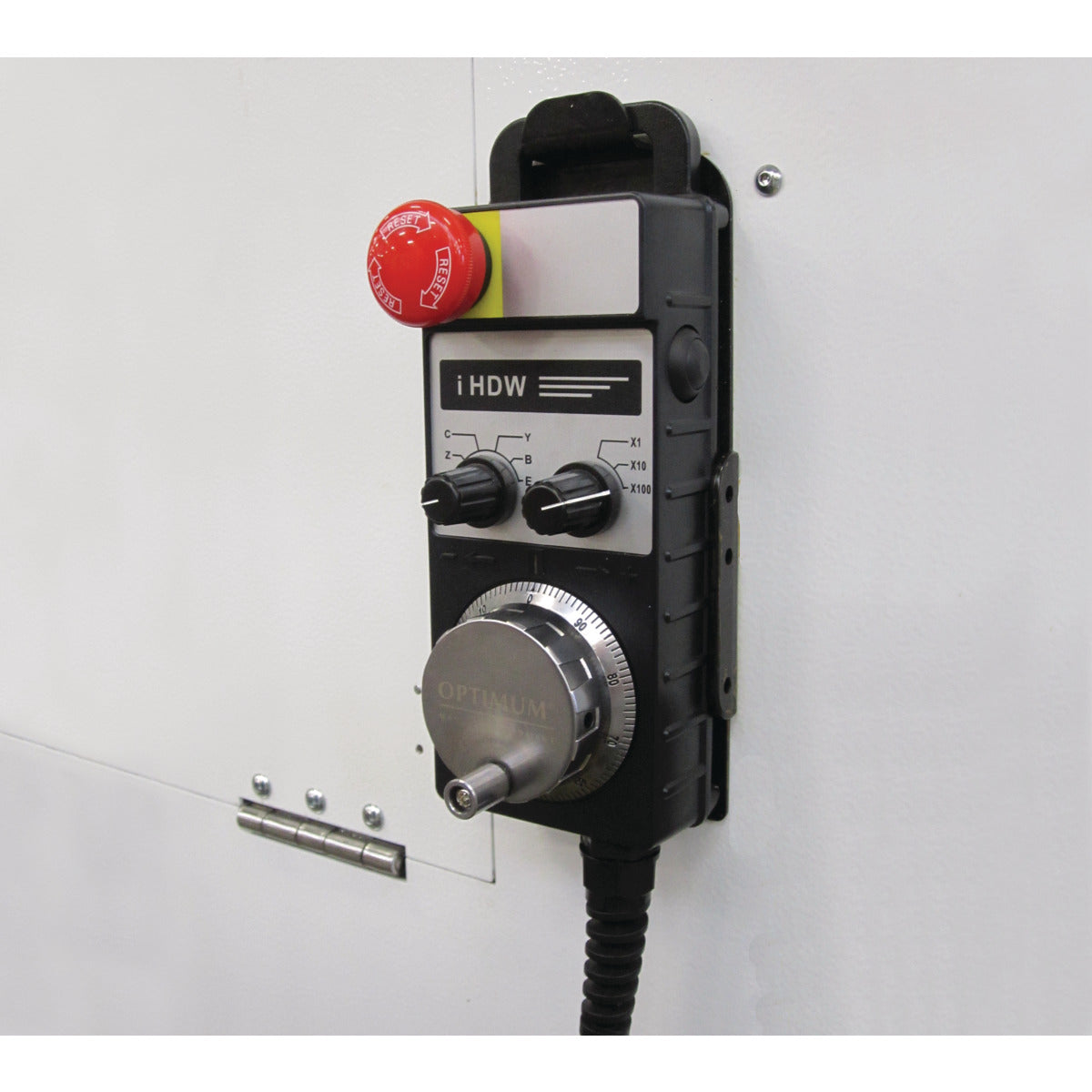

- O volante eletrónico portátil com interruptor de ativação e interruptor de paragem de emergência facilita significativamente a execução de programas
- Sistema de refrigeração com depósito de 70 litros
- As ferramentas são trocadas automaticamente ou com o toque de um botão (dispositivo de fixação de ferramentas eletropneumático)
- Mesa de fresagem sólida e precisa - grandes dimensões e acabamento superficial preciso
- Portas de acesso com design muito generoso para reduzir ao mínimo o tempo de limpeza e manutenção
- Iluminação LED da máquina para iluminação completa da área de trabalho
808 ADVANCED do líder tecnológico
- O controlo SINUMERIK 808D ADVANCED é um controlo CNC baseado em painel. Esta solução de nível básico, compacta e intuitiva, é utilizada para aplicações simples de fresagem. Características como a operação, a colocação em serviço e a manutenção simples constituem a base perfeita para equipar máquinas CNC.
- Graças às suas características específicas de tecnologia, o controlo SINUMERIK 808D ADVANCED está perfeitamente pré-configurado para fresagem. Graças às extensões de hardware e software, o SINUMERIK 808D ADVANCED também oferece desempenho suficiente para funções simples de fresagem na fabricação de moldes e ferramentas.
- Pacote de software idêntico ao do controlo que simplifica ainda mais o manuseamento da máquina-ferramenta. Descarregue gratuitamente em www.cnc4you.com
- Graças a um design CNC baseado em painéis com poucas interfaces e um painel de controlo com classe de proteção IP65, o SINUMERIK 808D ADVANCED está perfeitamente preparado para utilização em ambientes adversos
- USB no painel frontal (IP65)
- Interface serial RS232C
- Ethernet RJ45 na parte traseira
- Disposição do teclado específica para a tecnologia
- com membrana protetora
- Visor LED do número da ferramenta
- MCP com interruptor rotativo para avanço e sobreposição do fuso
- Porta Ethernet RJ45
- Preparado para manutenção remota
- Função AST; permite uma otimização simples para requisitos mais elevados de dinâmica e precisão
- Codificador absoluto / não é necessária corrida de referência
- Maior precisão
- Ecrã LCD a cores de 8,4" com resolução de 800 x 600
- 12 meses; n.º de artigo 3589010
- 36 meses; n.º de artigo 3589012
-
Seguro para o processo
| Dimensões e pesos | |
|---|---|
| Comprimento (produto) aprox. | 1995 mm |
| Largura/profundidade (produto) aprox. | 1930 mm |
| Altura (produto) aprox. | 2750 mm |
| Peso líquido aprox. | 2300 kg |
| Velocidade de deslocação rápida | |
| Velocidade de deslocação rápida do eixo X | 20000 mm/min |
| Velocidade de deslocação rápida do eixo Y | 20000 mm/min |
| Velocidade de deslocação rápida do eixo Z | 20000 mm/min |
| Dados eléctricos | |
| Tensão de alimentação | 400 V |
| Frequência da rede eléctrica | 50 Hz |
| Mesa de fresagem horizontal | |
| Comprimento da mesa de fresagem horizontal | 800 mm |
| Largura da mesa de fresagem horizontal | 260 mm |
| Distância mínima entre o fuso vertical e a mesa de fresagem horizontal | 100 mm |
| Distância máxima do fuso vertical - mesa de fresagem horizontal | 550 mm |
| Tamanho da ranhura em T da mesa de fresagem horizontal | 16 mm |
| Número de ranhuras em T da mesa de fresagem horizontal | 5 |
| Espaçamento entre ranhuras em T da mesa de fresagem horizontal | 50 mm |
| Capacidade de carga máxima da mesa de fresagem horizontal | 200 kg |
| Precisão | |
| Precisão de repetição | ± 0,01 mm |
| Precisão de posicionamento | ± 0,01 mm |
| Sistema de arrefecimento do lubrificante | |
| Potência de acionamento da(s) bomba(s) de refrigeração | 450 W |
| Capacidade do depósito do sistema de lubrificação de arrefecimento | 80 l |
| Ligação pneumática | |
| Pressão de funcionamento da ligação pneumática | 7 bar |
| Deslocação | |
| Curso do eixo X automático | 450 mm |
| Curso do eixo Y automático | 260 mm |
| Curso do eixo Z automático | 450 mm |
| Distância máxima do fuso à coluna | 370 mm |
| Fuso vertical | |
| Mandril do fuso vertical | BT 40 |
| Gama de velocidades do fuso vertical | 50 - 10000 min¯¹ |
| Explicação da gama de velocidades do fuso vertical | Tenha em atenção que a velocidade máxima do fuso tem de ser reduzida em aprox. 20 % em funcionamento contínuo. |
| Saída do motor de acionamento do fuso vertical em funcionamento contínuo S1 | 3,7 kW |
| Saída do motor de acionamento do fuso vertical S6-30 % de operação | 5,5 kW |
| Motor de acionamento do binário do fuso vertical em funcionamento contínuo S1 | 24 Nm |
| Motor de acionamento do binário do fuso vertical S6-30 % de funcionamento | 36 Nm |
| Binário do motor de alimentação | |
| Binário do motor de alimentação do eixo X em funcionamento contínuo S1 | 6 Nm |
| Binário do motor de avanço do eixo Y em funcionamento contínuo S1 | 6 Nm |
| Binário do motor de avanço Binário do motor de avanço do eixo Z em funcionamento contínuo S1 | 11 Nm |
| Torre | |
| Design do trocador de ferramentas | carrossel |
| Número de ranhuras para ferramentas | 12 ferramentas |
| Diâmetro máx. da ferramenta | 95 mm |
| Comprimento máx. da ferramenta | 300 mm |
| Peso máx. da ferramenta | 8 kg |
| Tempo de troca de ferramenta de ficha para ficha (C para C) | 7 s |
| Ligações eléctricas | |
| Valor nominal total | 12 kVA |
