Variantes do Produto
Descrição
- Máquina com coluna em ferro fundido para elevada rigidez

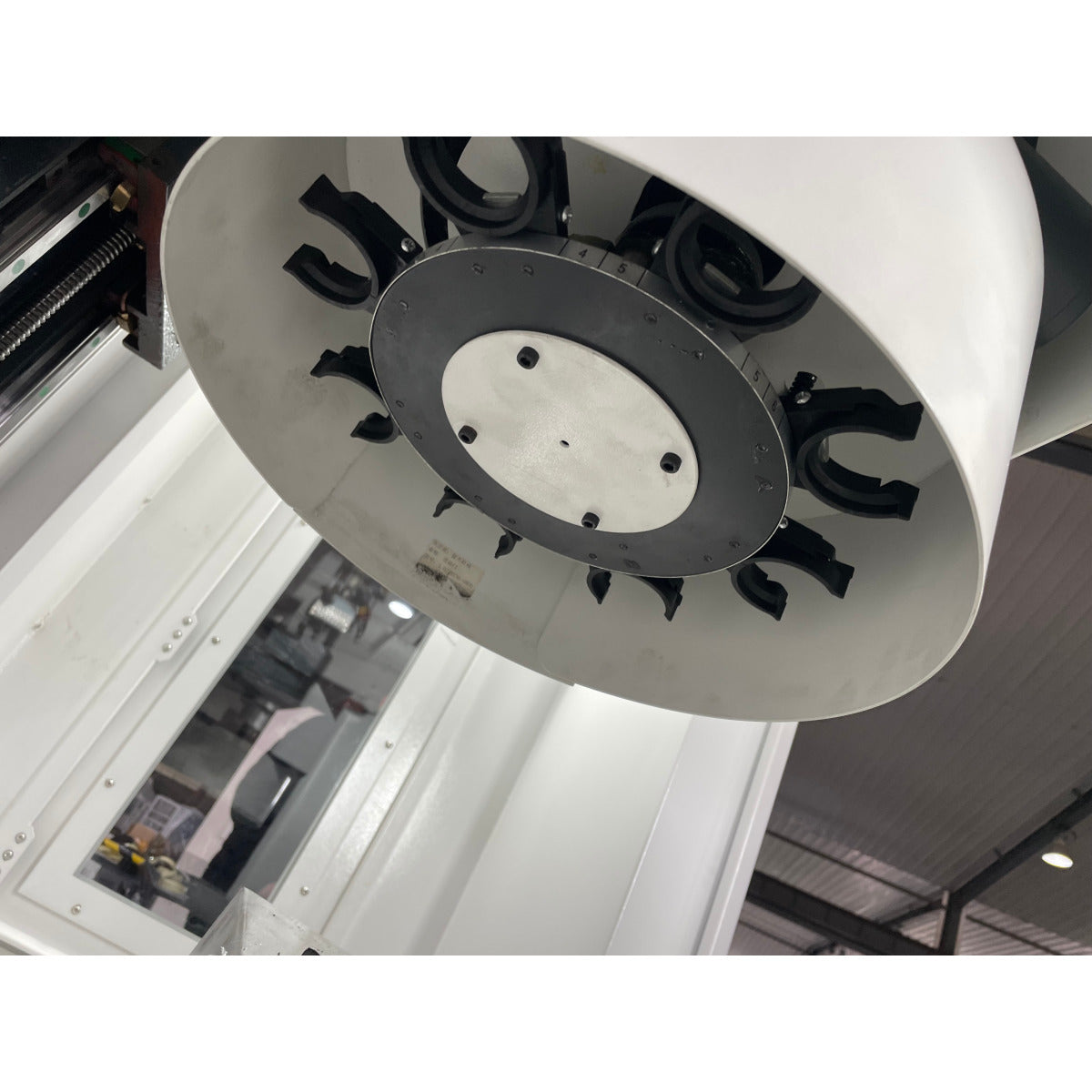

- Trocador de ferramentas tipo carrossel com oito posições

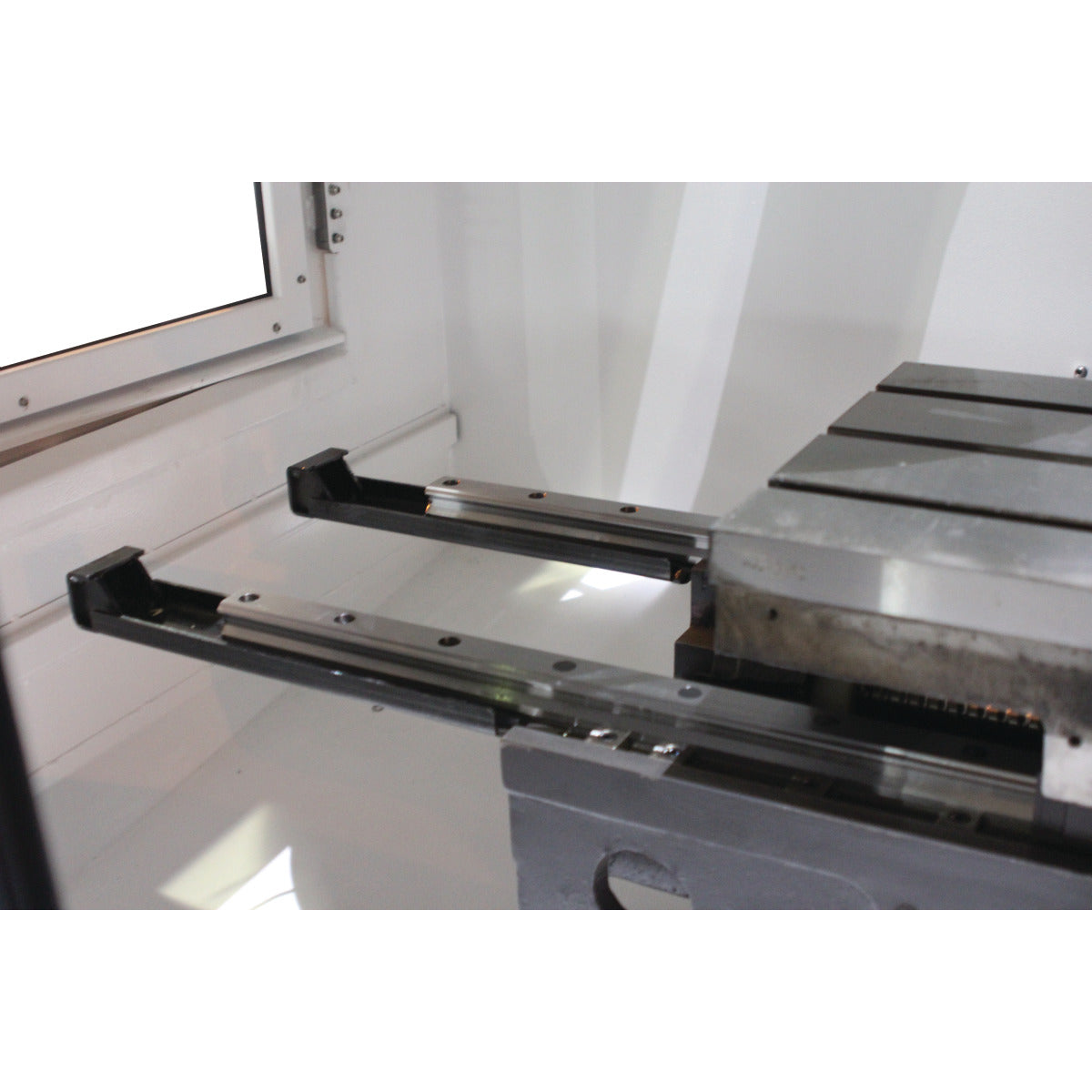

- Todas as guias lineares com coberturas em aço inoxidável
- Lubrificação central automática
- Motor do fuso principal Siemens
- Servoacionamento Siemens em todos os eixos (circuito de controlo fechado)
- Velocidade máxima do fuso de 10 000 min-1

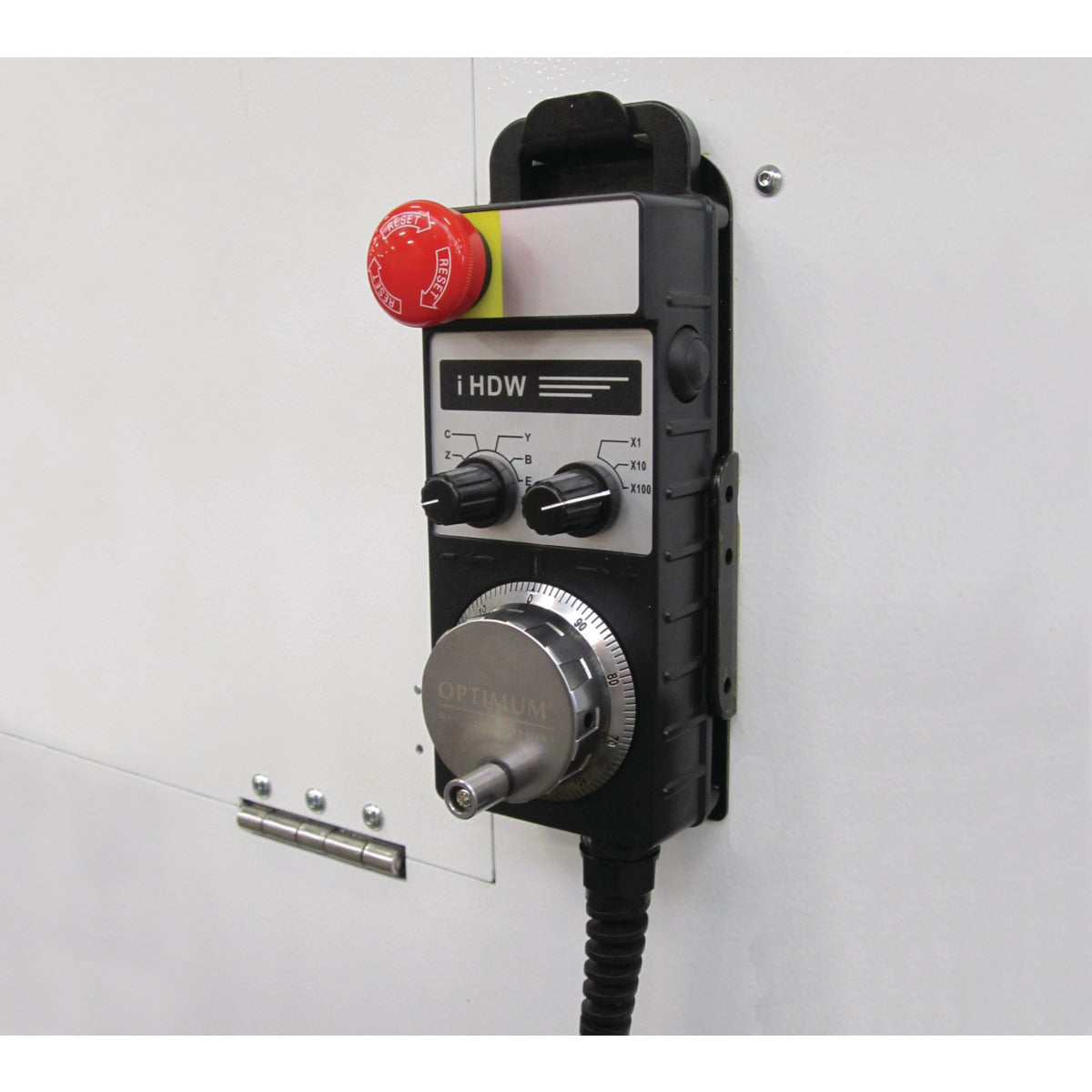

- O volante eletrónico portátil com interruptor de ativação e interruptor de paragem de emergência facilita significativamente a execução de programas
- Sistema de refrigeração com depósito de 70 litros
- As ferramentas são trocadas automaticamente ou com o toque de um botão (dispositivo de fixação de ferramentas eletropneumático)
- Mesa de fresagem sólida e precisa - grandes dimensões e acabamento superficial preciso
- Portas de acesso com design muito generoso para reduzir ao mínimo o tempo de limpeza e manutenção
- Luz LED da máquina para iluminação completa da área de trabalho
- Pacote adicional de responsabilidade por defeitos de material da SIEMENS e serviço gratuito no local OSS
Tecnologia CNC
SINUMERIK 808D do líder tecnológico
- O controlo SINUMERIK 808D ADVANCED é um controlo CNC baseado em painel. Esta solução de nível básico, compacta e intuitiva, é utilizada para aplicações simples de fresagem. Características como a facilidade de operação, colocação em serviço e manutenção constituem a base perfeita para equipar máquinas CNC.
- Graças às suas características específicas da tecnologia, o controlo SINUMERIK 808D ADVANCED está perfeitamente pré-configurado para fresagem. Graças às extensões de hardware e software, o SINUMERIK 808D ADVANCED também oferece desempenho suficiente para funções simples de fresagem na fabricação de moldes e ferramentas.
SINUMERIK 808D no PC
- Pacote de software idêntico ao do controlo que simplifica ainda mais o manuseamento da máquina-ferramenta. Descarregue gratuitamente em https://xcelerator.siemens.com/global/en/industries/machinebuilding/machine-tools/cnc4you/808d-on-pc.html
Compacto e robusto Graças a
- um design CNC baseado em painel com poucas interfaces e um painel de controlo com classe de proteção IP65, o SINUMERIK 808D ADVANCED está perfeitamente preparado para utilização em ambientes adversos
Fácil de utilizar
- Disposição do teclado específica para a tecnologia
- Teclas físicas com membrana de proteção
Segurança do processo
- Visor LED do número da ferramenta
- MCP com interruptor rotativo para avanço e sobreposição do fuso
Comunicativo
- Ethernet RJ45 na parte traseira
Pacote completo
- Porta Ethernet RJ45
- Preparado para manutenção remota
- Função AST; permite uma otimização simples para requisitos mais elevados de dinâmica e precisão
- Codificador absoluto / não é necessária uma corrida de referência
- Maior precisão
Sistema de controlo
- Ecrã LCD a cores de 8,4" com resolução de 800 x 600
Pacote adicional SIEMENS OSS
- 12 meses; n.º de artigo 3589010
- 36 meses; n.º de artigo 3589012
Informações sobre este pacote adicional e condições para reclamações em: Responsabilidade por defeitos de material e assistência no local - SiePortal - Siemens WW
Categoria: Optimum - Equipamentos| Dimensões e pesos | |
|---|---|
| Comprimento (produto) aprox. | 2030 mm |
| Largura/profundidade (produto) aprox. | 1600 mm |
| Altura (produto) aprox. | 1980 mm |
| Peso líquido aprox. | 1900 kg |
| Dados eléctricos | |
| Tensão de alimentação | 400 V |
| Frequência da rede eléctrica | 50 Hz |
| Mesa de fresagem horizontal | |
| Comprimento da mesa de fresagem horizontal | 690 mm |
| Largura da mesa de fresagem horizontal | 225 mm |
| Distância mínima entre o fuso vertical e a mesa de fresagem horizontal | 90 mm |
| Distância máxima do fuso vertical - mesa de fresagem horizontal | 410 mm |
| Tamanho da ranhura em T da mesa de fresagem horizontal | 14 mm |
| Número de ranhuras em T da mesa de fresagem horizontal | 3 |
| Espaçamento das ranhuras em T da mesa de fresagem horizontal | 63 mm |
| Capacidade de carga máxima da mesa de fresagem horizontal | 150 kg |
| Sistema de lubrificação de arrefecimento | |
| Potência de acionamento da(s) bomba(s) de refrigeração | 0,45 kW |
| Capacidade do depósito do sistema de lubrificação de arrefecimento | 70 l |
| Ligação pneumática | |
| Pressão de funcionamento da ligação pneumática | 6 bar |
| Deslocação | |
| Curso do eixo X automático | 330 mm |
| Curso do eixo Y automático | 220 mm |
| Curso do eixo Z automático | 320 mm |
| Distância mínima do fuso à coluna | 280 mm |
| Distância máxima do fuso à coluna | 280 mm |
| Fuso vertical | |
| Mandril do fuso vertical | BT 30 |
| Gama de velocidades do fuso vertical | 10000 min¯¹ |
| Potência do motor de acionamento do fuso vertical em funcionamento contínuo S1 | 3,7 kW |
| Saída do motor de acionamento do fuso vertical S6-30 % de funcionamento | 5,5 kW |
| Motor de acionamento do binário do fuso vertical em funcionamento contínuo S1 | 24 Nm |
| Motor de acionamento do binário do fuso vertical S6-30 % de funcionamento | 36 Nm |
| Velocidade de alimentação | |
| Velocidade de avanço do eixo X | 15 m/min |
| Velocidade de avanço do eixo Y | 15 m/min |
| Velocidade de avanço do eixo Z | 15 m/min |
| Binário do motor de avanço | |
| Binário do motor de avanço em funcionamento contínuo do eixo X S1 | 3,5 Nm |
| Binário do motor de avanço em funcionamento contínuo do eixo Y S1 | 6 Nm |
| Binário do motor de avanço do eixo Z em funcionamento contínuo S1 | 6 Nm |
| Torreta | |
| Número de ranhuras para ferramentas | 8 |
| Design do trocador de ferramentas | carrossel |
| Diâmetro máx. da ferramenta | 100 mm |
| Comprimento máx. da ferramenta | 200 mm |
| Peso máx. da ferramenta | 6 kg |
| Tempo de troca de ferramenta ferramenta a ferramenta (T a T) | 7 s |
| Ligações eléctricas | |
| Valor nominal total | 10 kVA |
