Variantes do Produto
Descrição
- Guia linear em todos os eixos
- Parafuso de esferas em todos os eixos
- Servoacionamento em todos os eixos (eixos X, Y e Z)

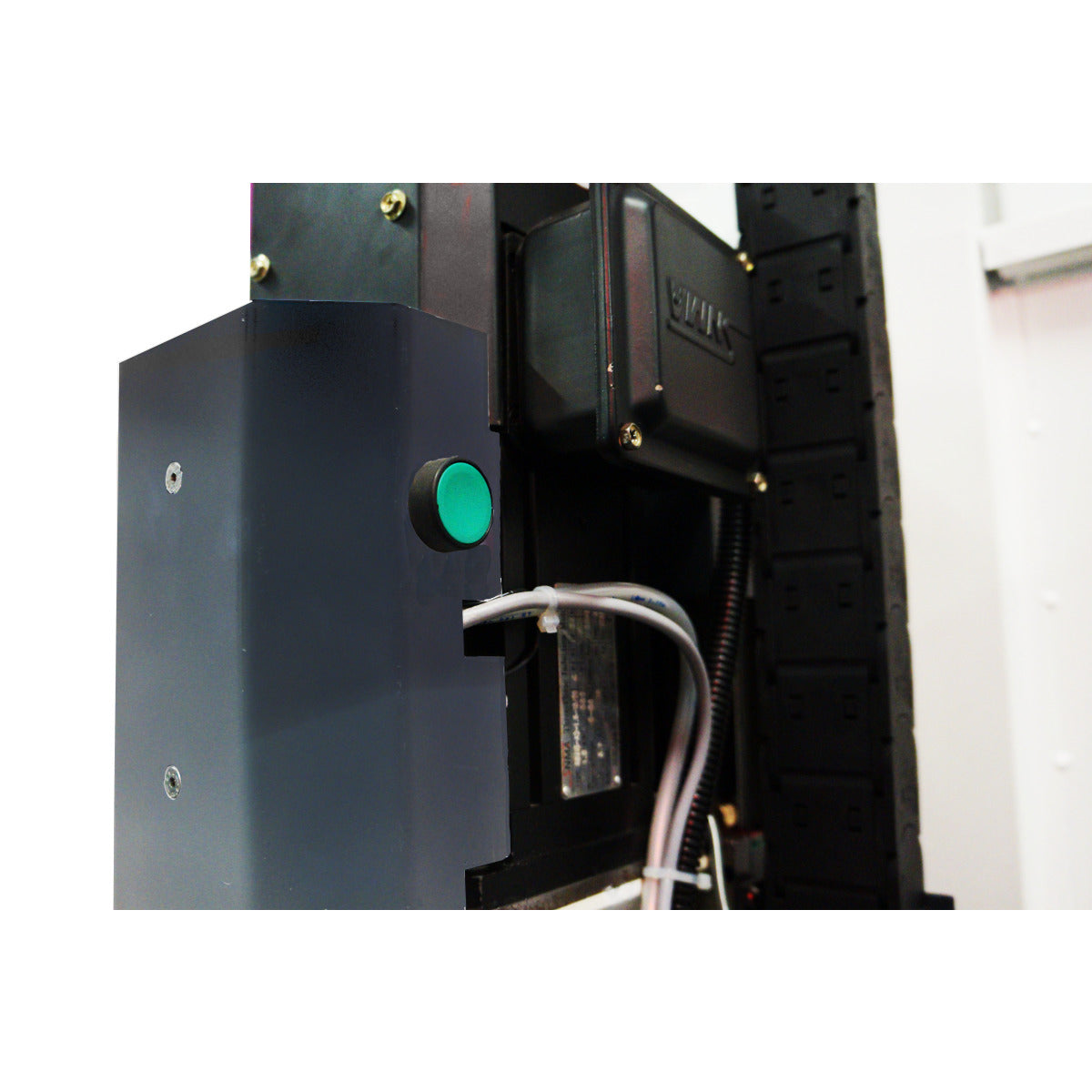

- Troca de ferramenta com o toque de um botão (dispositivo de fixação de ferramentas eletropneumático)
- Sistema de refrigeração
- Lubrificação central
- Luz de sinalização

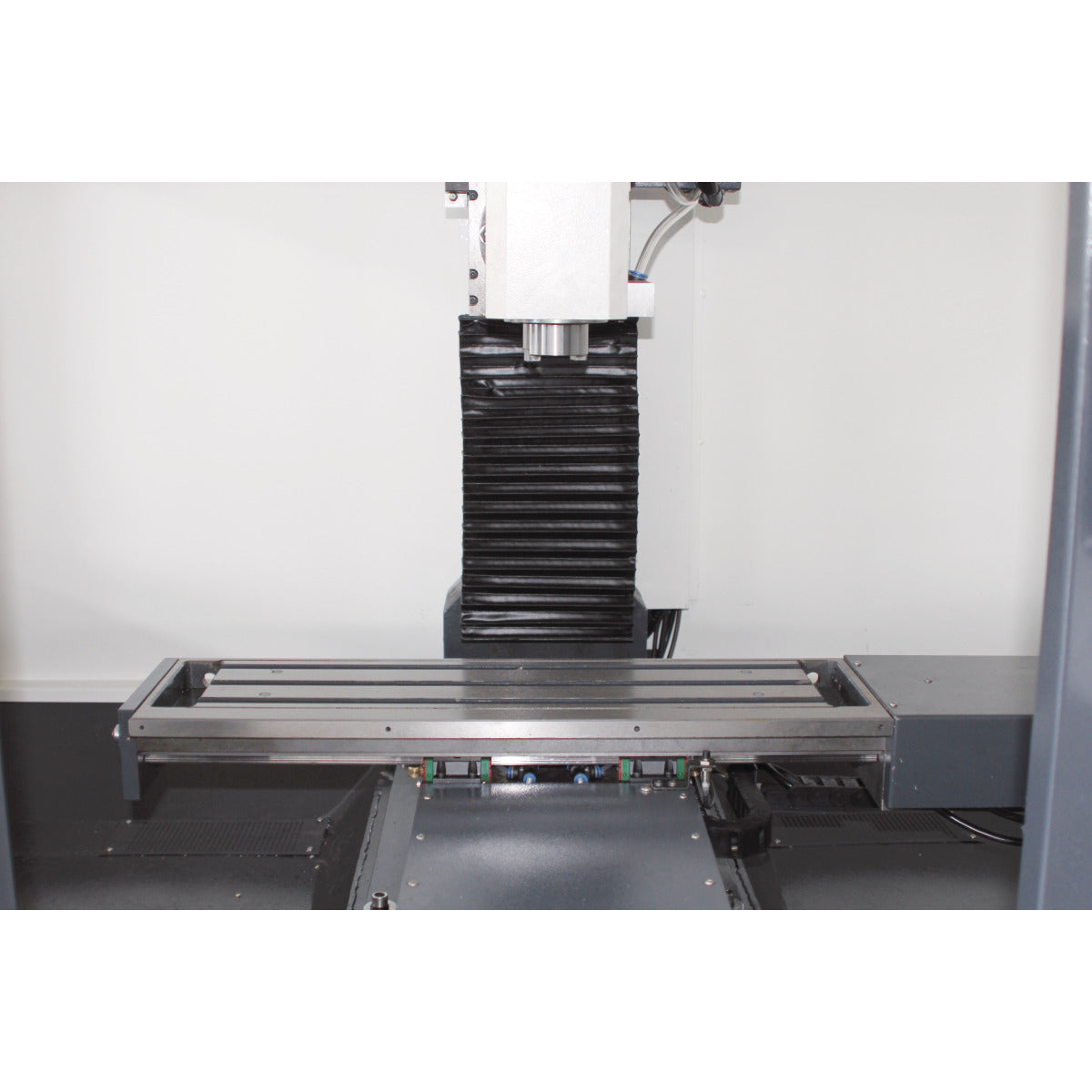

- Mesa de fresagem maciça e precisa, com grandes dimensões e acabamento superficial preciso
- Painel de comando giratório

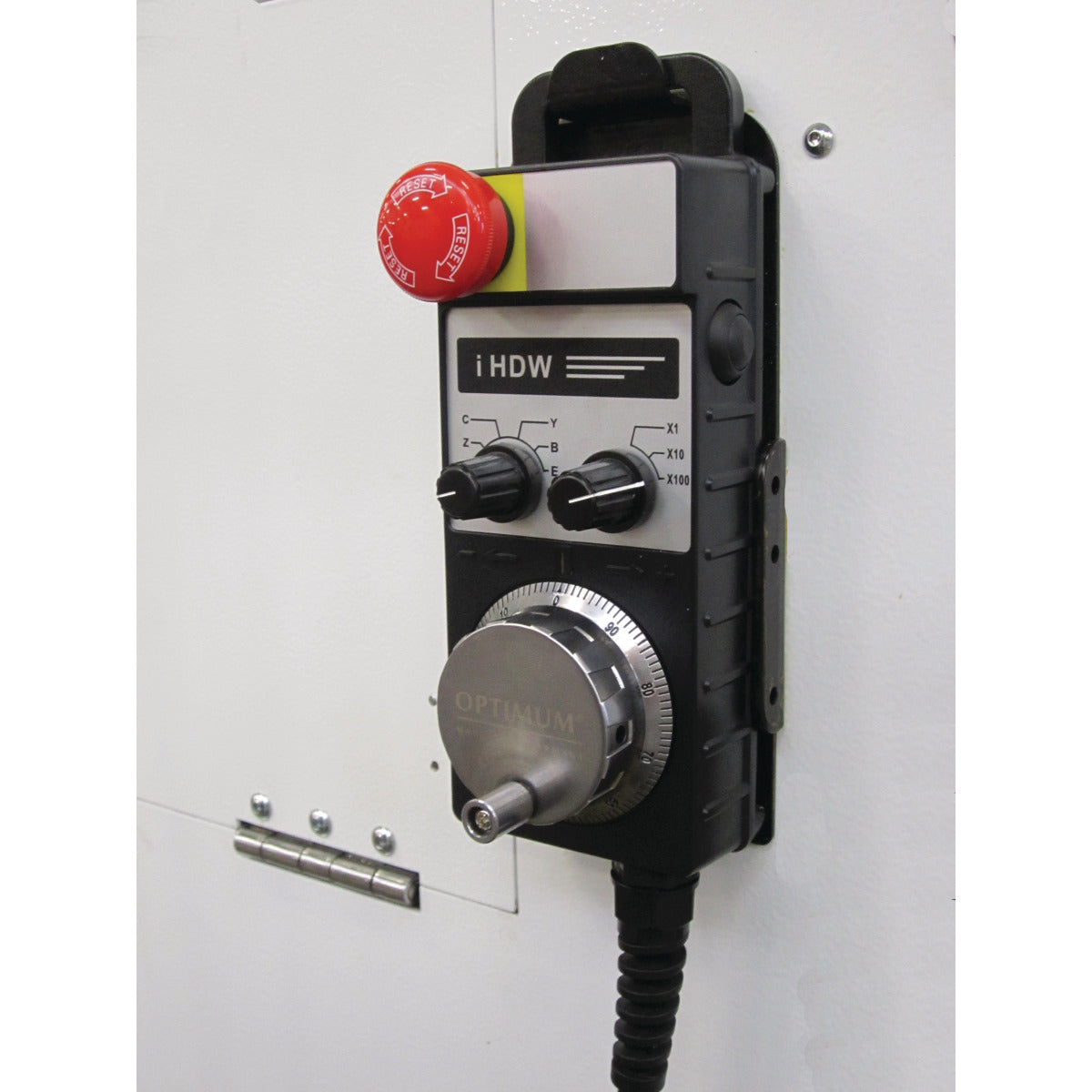

- O volante eletrónico portátil com interruptor de ativação e interruptor de paragem de emergência facilita significativamente a execução de programas
Categoria: Optimum - Equipamentos
| Dimensões e pesos | |
|---|---|
| Comprimento (produto) aprox. | 1410 mm |
| Largura/profundidade (produto) aprox. | 1522 mm |
| Altura (produto) aprox. | 2237 mm |
| Peso líquido aprox. | 905 kg |
| Capacidade de perfuração/fresagem | |
| Tamanho máx. da cabeça de fresagem | 50 mm |
| Tamanho máximo da fresa de eixo | 25 mm |
| Dados elétricos | |
| Tensão de alimentação | 400 V |
| Frequência da rede | 50 Hz |
| Mesa de fresagem horizontal | |
| Comprimento da mesa de fresagem horizontal | 460 mm |
| Largura da mesa de fresagem horizontal | 200 mm |
| Alcance da mesa de fresagem horizontal | 270 mm |
| Distância mínima entre o fuso vertical e a mesa de fresagem horizontal | 70 mm |
| Distância máxima entre o fuso vertical e a mesa de fresagem horizontal | 350 mm |
| Dimensão da ranhura em T da mesa de fresagem horizontal | 12 mm |
| Número de ranhuras em T da mesa de fresagem horizontal | 3 |
| Espaçamento das ranhuras em T da mesa de fresagem horizontal | 60 mm |
| Capacidade máxima de carga da mesa de fresagem horizontal | 50 kg |
| Precisão | |
| Precisão de repetição | ± 0,01 mm |
| Precisão de posicionamento | ± 0,02 mm |
| Sistema de lubrificação e refrigeração | |
| Potência de acionamento da(s) bomba(s) de refrigeração | 95 W |
| Capacidade do depósito do sistema de lubrificação de arrefecimento | 50 l |
| Curso | |
| Curso automático do eixo X | 420 mm |
| Curso automático do eixo Y | 190 mm |
| Curso automático do eixo Z | 280 mm |
| Fuso vertical | |
| Mandril do fuso vertical | ISO 30 / BT 30 x 45° |
| Velocidade do fuso vertical | 6000 min¯¹ |
| Explicação sobre a gama de velocidades do fuso vertical | Tenha em atenção que a velocidade máxima do fuso deve ser reduzida em aprox. 20 % em funcionamento contínuo. |
| Potência do motor de acionamento do fuso vertical em funcionamento contínuo S1 | 1,5 kW |
| Binário do motor de acionamento do fuso vertical em funcionamento contínuo S1 | 9,5 Nm |
| Velocidade de avanço | |
| Velocidade de avanço do eixo X | 15 m/min |
| Velocidade de avanço do eixo Y | 15 m/min |
| Velocidade de avanço do eixo Z | 10 m/min |
| Torque do motor de avanço | |
| Binário do motor de avanço do eixo X em funcionamento contínuo S1 | 3,5 Nm |
| Binário do motor de avanço do eixo Y em funcionamento contínuo S1 | 3,5 Nm |
| Binário do motor de avanço do eixo Z em funcionamento contínuo S1 | 6 Nm |
| Ferramenta | |
| Diâmetro máximo da ferramenta | 100 mm |
| Peso máximo da ferramenta | 6 kg |
| Ligações elétricas | |
| Potência nominal total | 4,5 kVA |
| Informações sobre o produto UE 2023/2854 | |
| Tipo de dados gerados | Dados de utilização |
| Formato dos dados gerados | Formatos comuns e legíveis por máquina, tais como JSON |
| Quantidade de dados | Até 5 MB |
| Geração contínua de dados em tempo real | Sim |
| Local de armazenamento dos dados | No dispositivo |

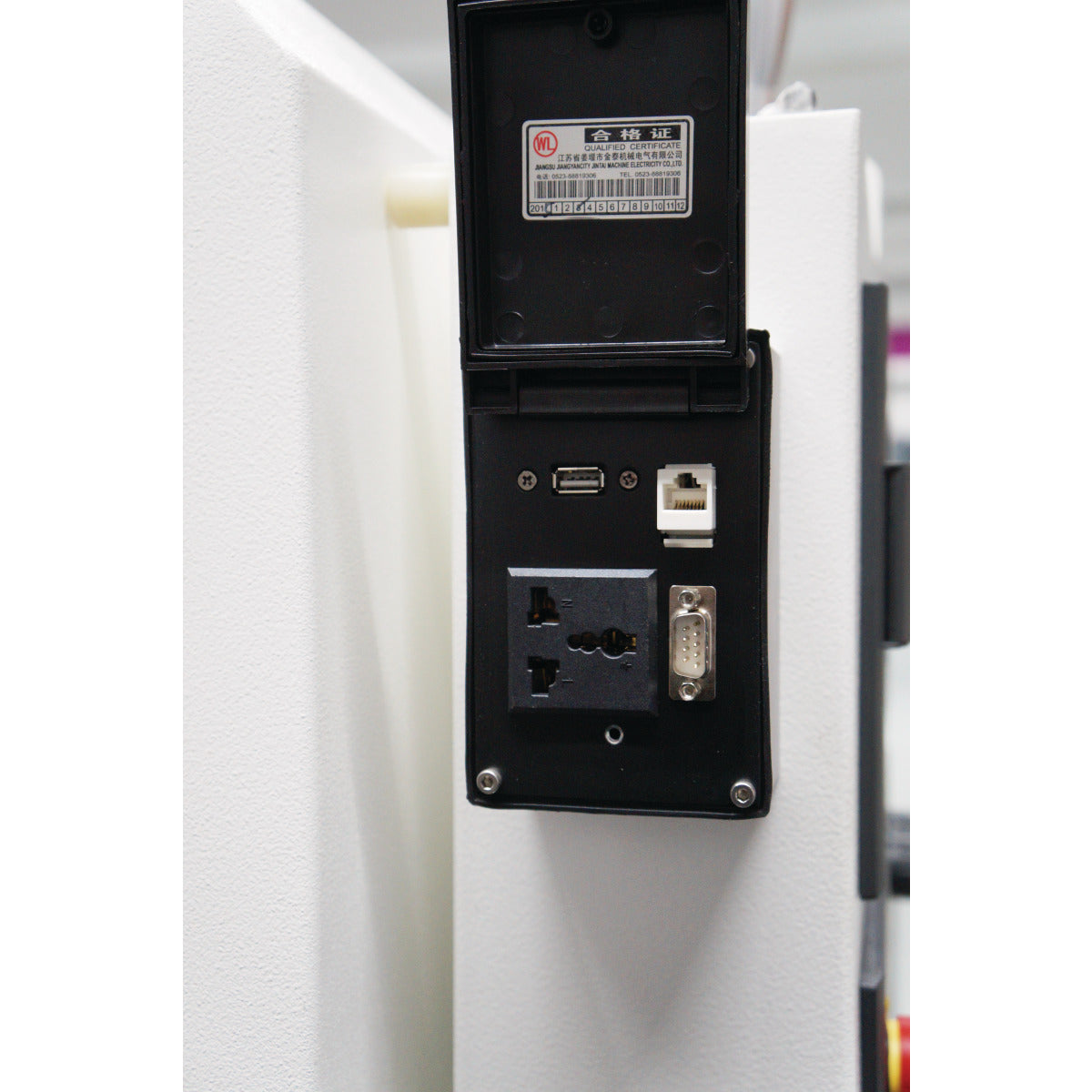

| Acesso aos dados | Através de interfaces físicas |
| Mais informações | Nas instruções de utilização ou em info@stuermer-maschinen.de |
