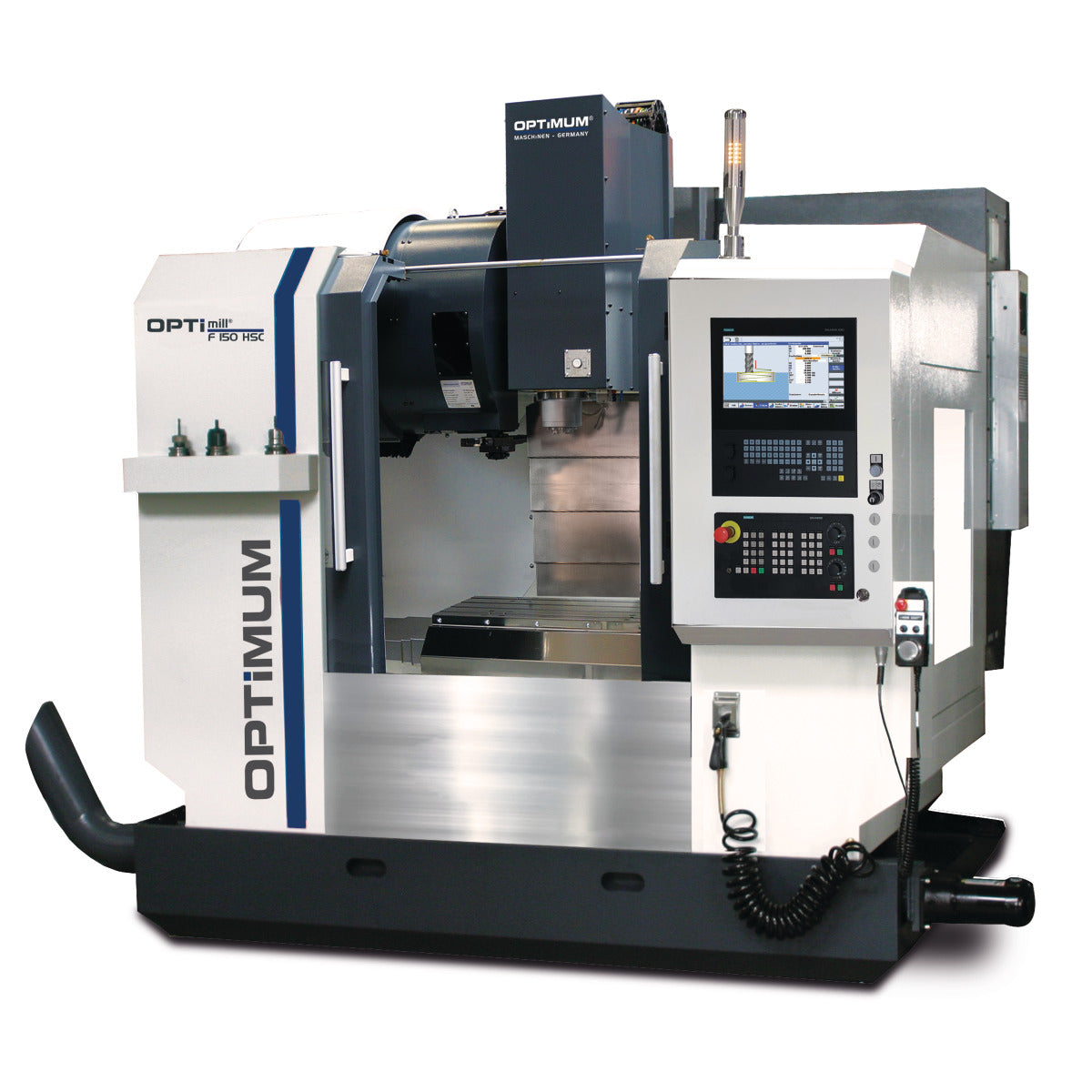

Fresadora CNC OPTImill F 150HSC com Trocador de ferramentas de 24 - Optimum (3511213)

• SIEMENS SINUMERIK 828D com PPU 290 e ecrã tátil de 15,6 polegadas
• Design robusto
• Elevada produtividade
• Elevada fiabilidade
• Base da máquina fortemente nervurada e resistente à torção
• Trilho de perfil com recirculação de esferas para altas velocidades de avanço rápido em todos os eixos
• Servoacionamentos de alto binário nos três eixos
• Cobertura telescópica das guias nos três eixos
• Mesa de fresagem sólida e precisa com quatro ranhuras em T, grandes dimensões e retificada com precisão
• Volante eletrónico portátil com botão de ativação e botão de paragem de emergência. Facilita significativamente a execução de programas
• Dispositivo de refrigeração com depósito de 210 litros, sistema de lavagem de aparas e pistola de limpeza
• Transportador de aparas em design de transportador de parafuso
• Ligação por ficha RJ45, USB e ligação de alimentação de 230 V
• Refrigerador de óleo do fuso
• Armário de comando fechado com permutador de calor integrado; garante uma temperatura ideal e impede a penetração de partículas de sujidade
• Iluminação da máquina na área de trabalho

Maior produtividade e precisão na produção

A arquitetura de hardware robusta e os algoritmos de controlo inteligentes, bem como a tecnologia de acionamento e motores de classe superior, garantem o máximo de dinâmica e precisão durante o processamento.

Funções de compensação alargadas controladas por software garantem qualidade adicional no acabamento de superfícies e elevada disponibilidade da máquina-ferramenta.

Com o SINUMERIK Operate, todas as tecnologias de usinagem, desde as padrão até as complexas, podem ser operadas de forma intuitiva e com uma aparência e sensação uniformes.

ADVANCED SURFACE

• Graças ao novo controlo de movimento ADVANCED SURFACE, também pode ser utilizado para a fabricação de ferramentas e moldes.

TOP SURFACE

• Com o TOP SURFACE, a Siemens apresenta um novo avanço na qualidade de superfície na fabricação de moldes (artigo opcional n.º 3584012).
• A função otimiza os dados CAD/CAM-CNC, o que reduz a dependência da qualidade de fabrico em relação à tolerância de cálculo CAD/CAM e melhora a qualidade da superfície e a precisão dimensional.

DXF-READER

• Mais rápido do desenho ao componente. Fácil transferência dos dados CAD para a programação através do DXF-READER (artigo opcional n.º 3584014).

SIEMENS SAFETY INTEGRATED - Configuração com porta aberta

A segurança funcional também protege contra custos elevados!

A segurança da máquina e do sistema não é importante apenas porque é necessário cumprir regulamentos rigorosos. Se tudo funcionar em segurança, beneficia de poupança de tempo na engenharia, maior disponibilidade do sistema e maior segurança do investimento.

PACOTE COMPLETO

• Segurança Integrada
• Detecção e processamento de material residual
• Programação de etapas de trabalho no ShopMill
• Unidade de rede gerida
• Simulação 3D
• Gravação simultânea
• Software do sistema SW 28x

Operação multitoque com PPU 290

O ecrã de 15,6" é robusto mesmo em ambientes adversos. A interface de utilizador SINUMERIK Operate está otimizada para operação sensível ao toque.

Fácil de utilizar

• Ecrã a cores capacitivo de 15,6" no formato 16:9
• Ecrã lateral configurável
• Operação multitoque intuitiva
• Teclado QWERTY completo
• Seleção de teclas programáveis através da função tátil
• Transferência de dados simples através de interfaces frontais com proteção IP65 (USB 2.0, Ethernet RJ45)
• Sensor de proximidade/distância para controlo inteligente do ecrã

Robusto e sem necessidade de manutenção

• Frente do painel em magnésio fundido com vidro frontal resistente a riscos
• Pode ser operado com luvas de trabalho
• Tecnologia de armazenamento NV-RAM sem bateria de reserva
• Design sem ventoinha e sem disco rígido

Garantia alargada

Com a garantia alargada, protege a sua nova máquina contra danos cobertos pela garantia por mais 12 ou 36 meses (apenas pode ser adquirida com a compra da máquina).

12 meses; N.º de artigo 3589020

36 meses; Artigo n.º 3589022

Equipamento de série

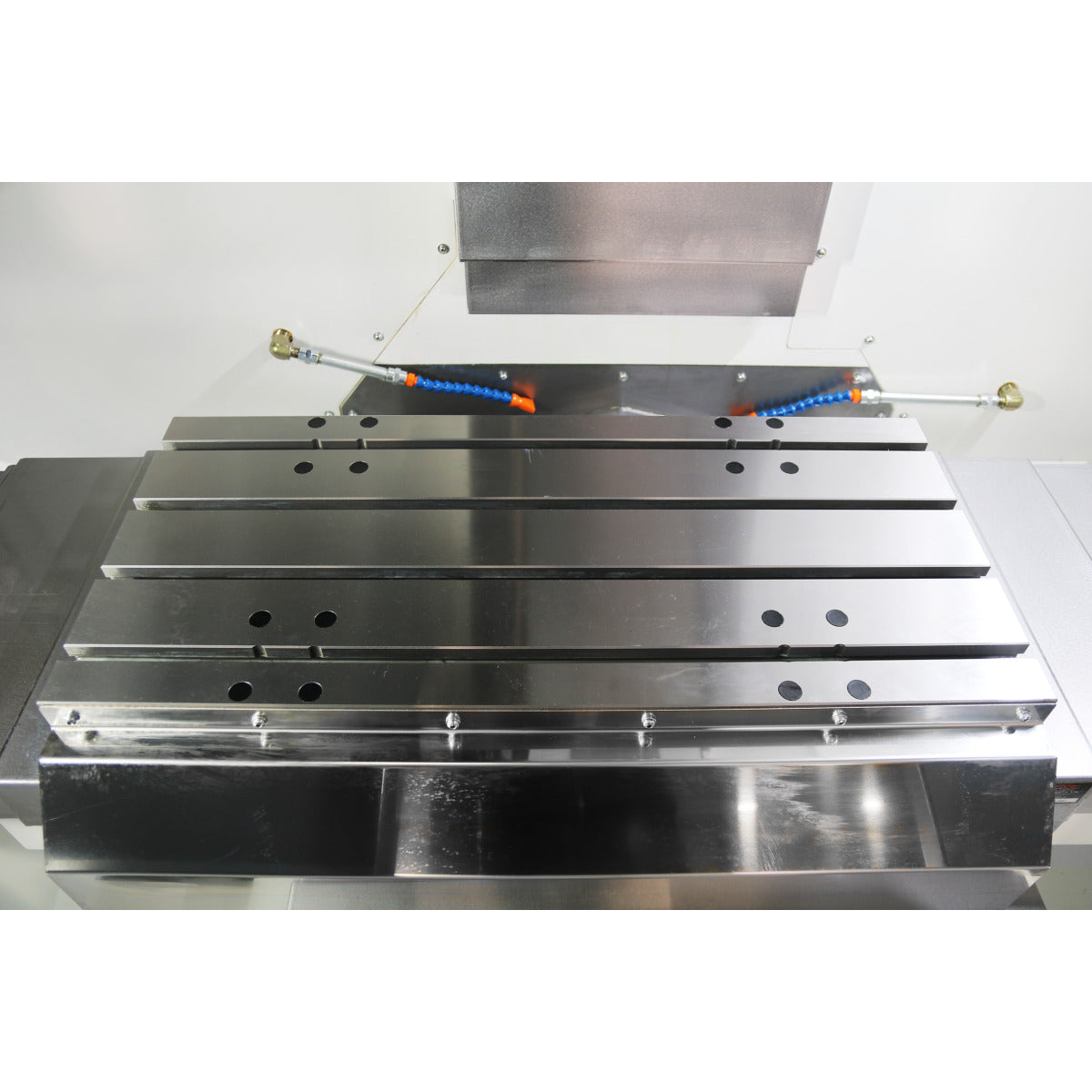

Mesa de fresagem

• Sólida, precisa e de grandes dimensões
• Área de fixação 900 x 410 mm
• Superfície com acabamento preciso

Corpo fundido

• Fundição de qualidade com design nervurado

Fuso

• Montagem do fuso em linha SK 40 / DIN 69871
• Velocidade do eixo 12 000 min^-1

Guia linear

• Velocidade de avanço rápido elevada de 36 m/min nos três eixos
• Trilhos de perfil com sistema de recirculação de esferas

Pés da máquina

• Seis peças
• Alinhamento ideal da máquina

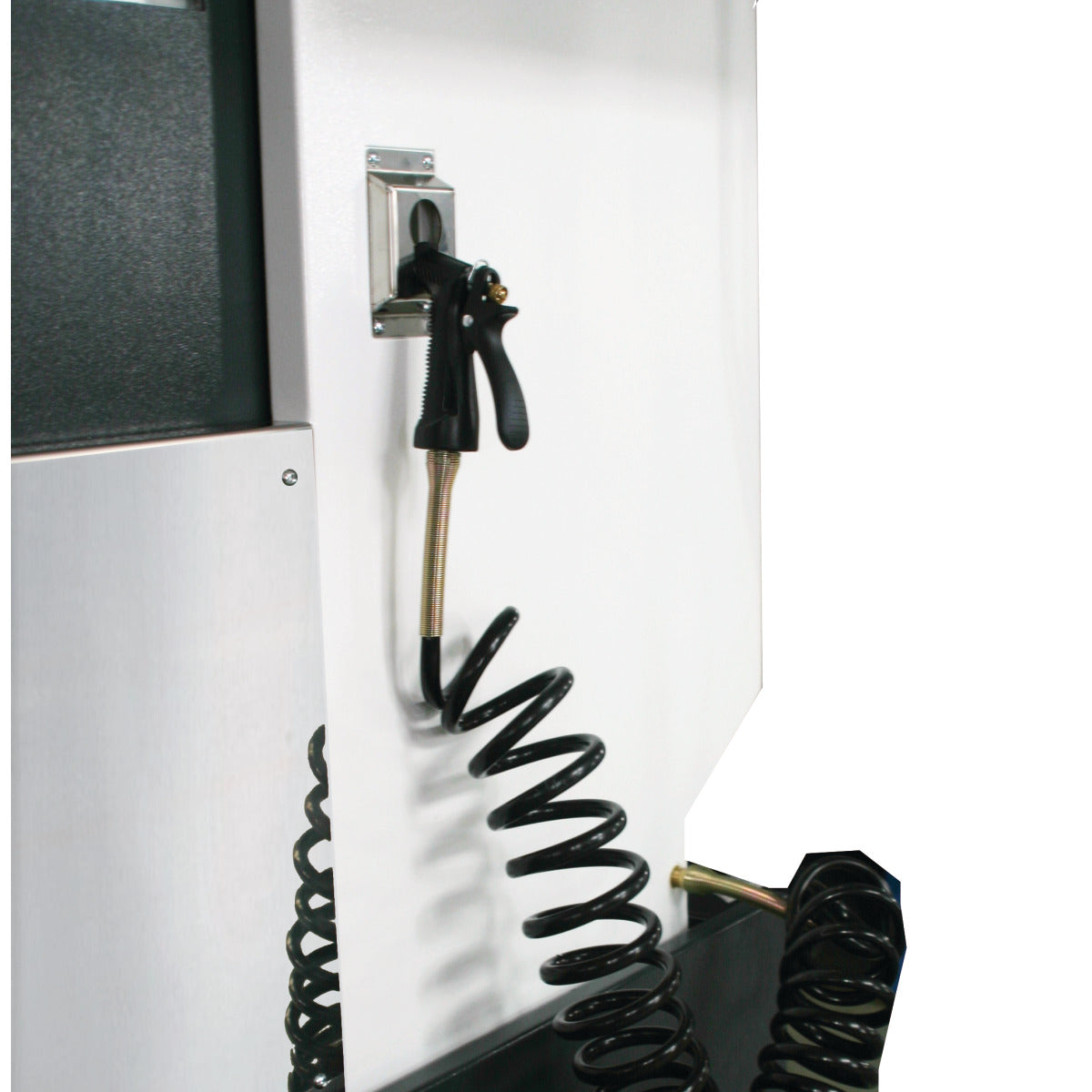

Pistola de limpeza

• Limpeza fácil da área de trabalho



Volante

• Portátil
• Eletrónico
• Facilita muito a execução de programas
• Botão de paragem de emergência
• Botão de ativação



Permite

• Armário de comando fechado com gestão inteligente da refrigeração
• Temperatura ideal mesmo com temperatura ambiente elevada
• Impede a entrada de partículas de sujidade

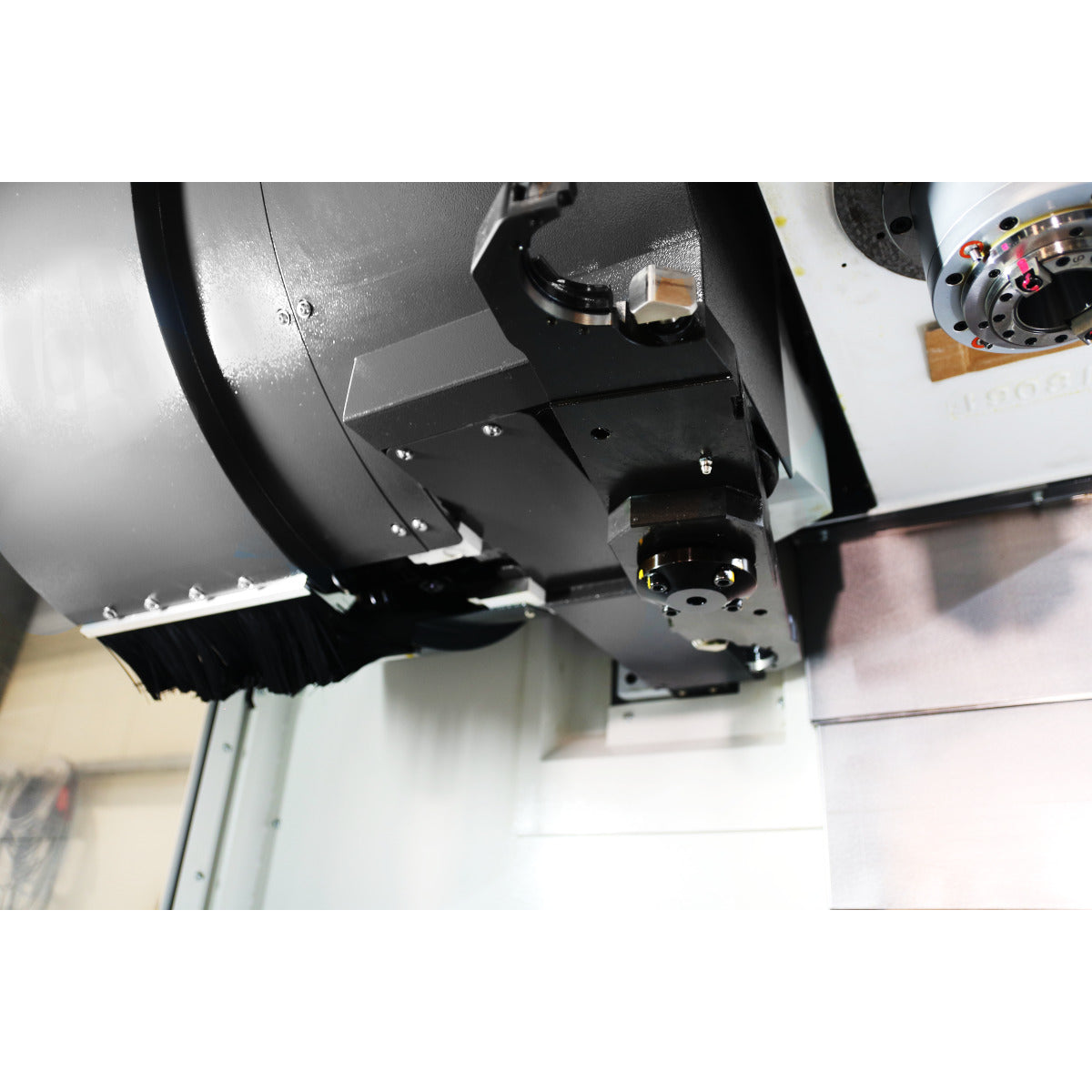

Sistema de troca de ferramentas

• Pinça de braço duplo com capacidade para 24 ferramentas
• Comprimento máximo da ferramenta: 300 mm
• Troca de ferramenta em 2 segundos



Sistema de lavagem de limalhas

• Potente sistema de lavagem de aparas para limpar a área de trabalho e a peça
• Mesa de fresagem sólida e precisa com cinco ranhuras em T, grandes dimensões e retificada com precisão

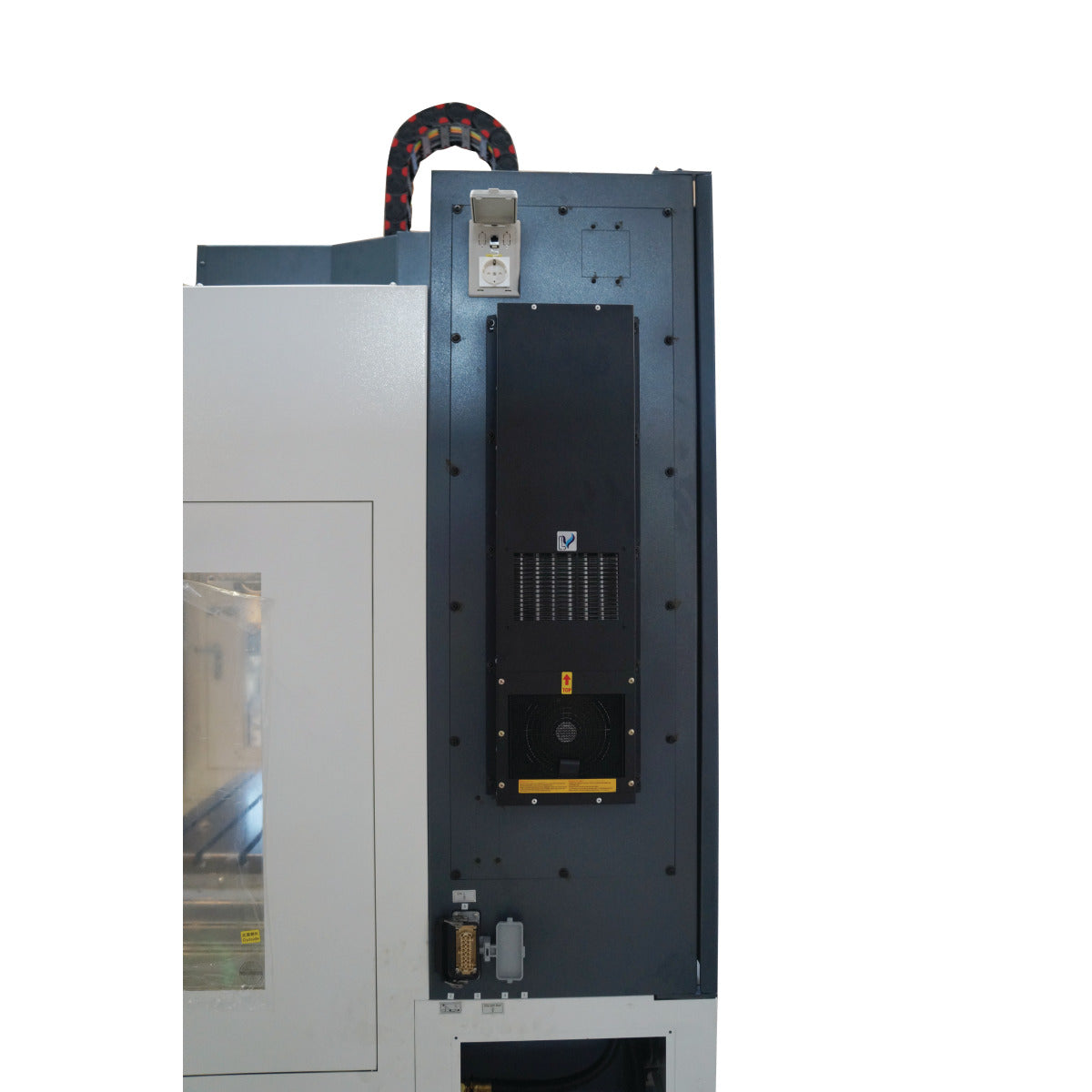

Armário de comando

• Armário de comando fechado e bem organizado com permutador de calor integrado; garante uma temperatura ideal
• Com servoacionamento SIEMENS
• Conceção em conformidade com as normas



Transportador de aparas

• Conceção de parafuso
• Para uma remoção eficiente de aparas



Sistema de lubrificação e refrigeração

• Três bombas de líquido de arrefecimento com 1,27 kW cada
• Capacidade do depósito: 210 litros



Sistema de lubrificação central

• Reduz significativamente o desgaste, os custos de reparação e os tempos de inatividade desnecessários

• Pinça de braço duplo com 24 ranhuras para ferramentas
• Unidade de controlo Siemens Sinumerik 828D com ecrã tátil de 15,6 polegadas
