Descrição
SINUMERIK 808 ADVANCED - Tecnologia CNC do líder tecnológico, aliada a um conceito operacional revolucionário
Aumento da produtividade na produção
Categoria: Optimum - Equipamentos

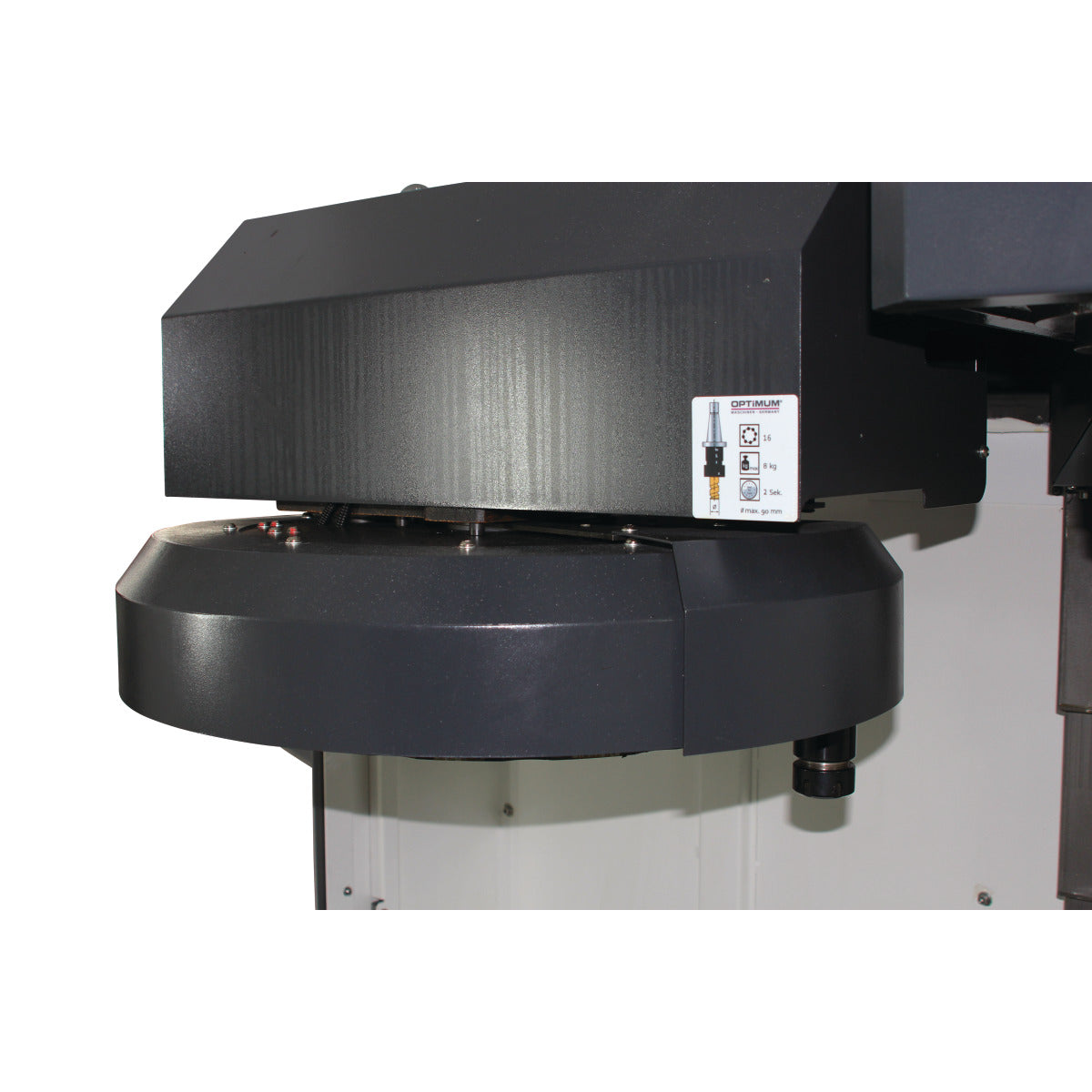

- Trocador de ferramentas em carrossel com 16 lugares para ferramentas
- Todas as guias lineares com coberturas em aço inoxidável
- Sistema de lubrificação central automático
- Motor do fuso principal Siemens

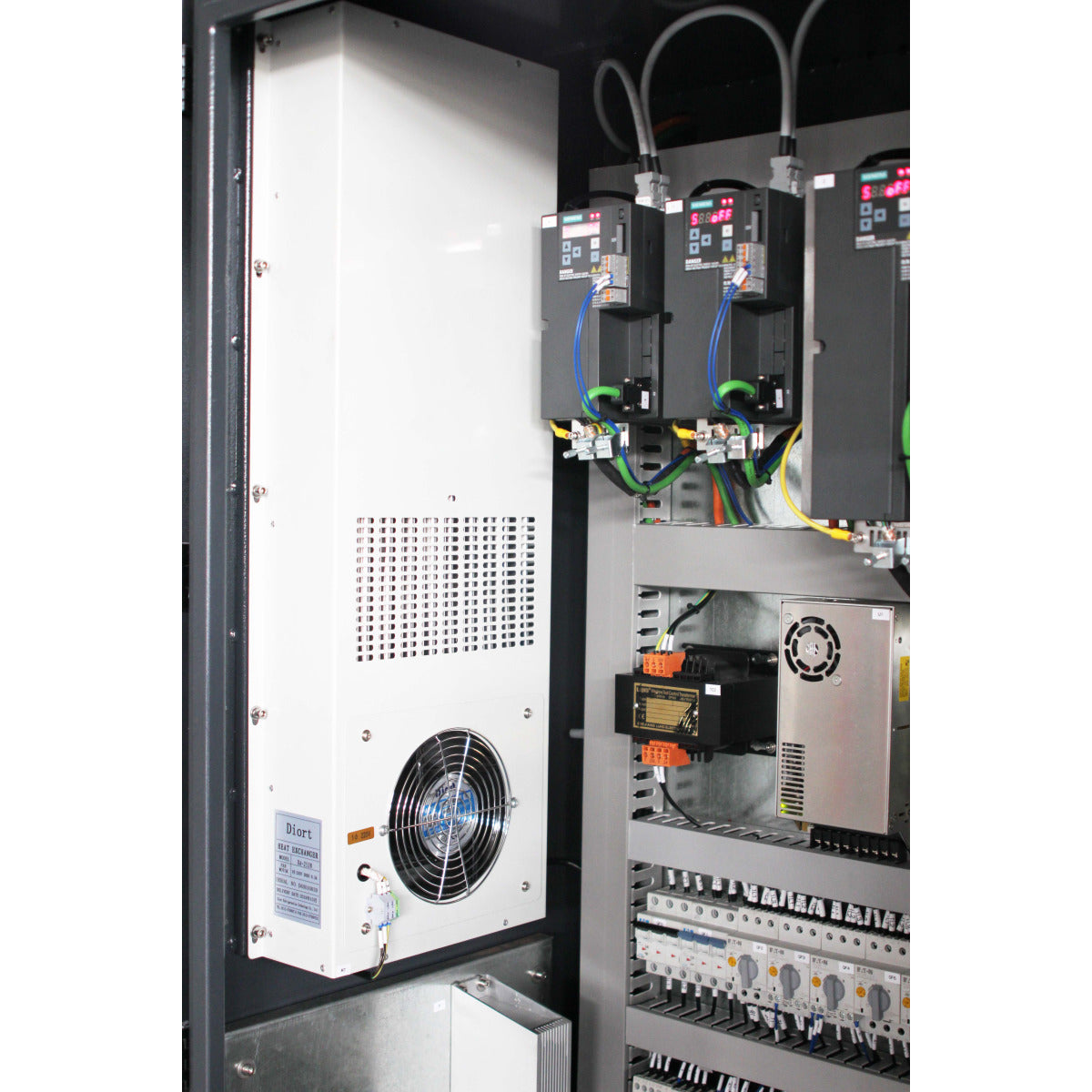

- Servo acionamento da SIEMENS em todos os eixos (circuito fechado de controlo)
- O transportador de veios em forma de correia assegura uma remoção eficiente das aparas
- Carro de extensão
- Velocidade máx. Velocidade do fuso 10.000 min-1
- Luz da máquina na zona de trabalho

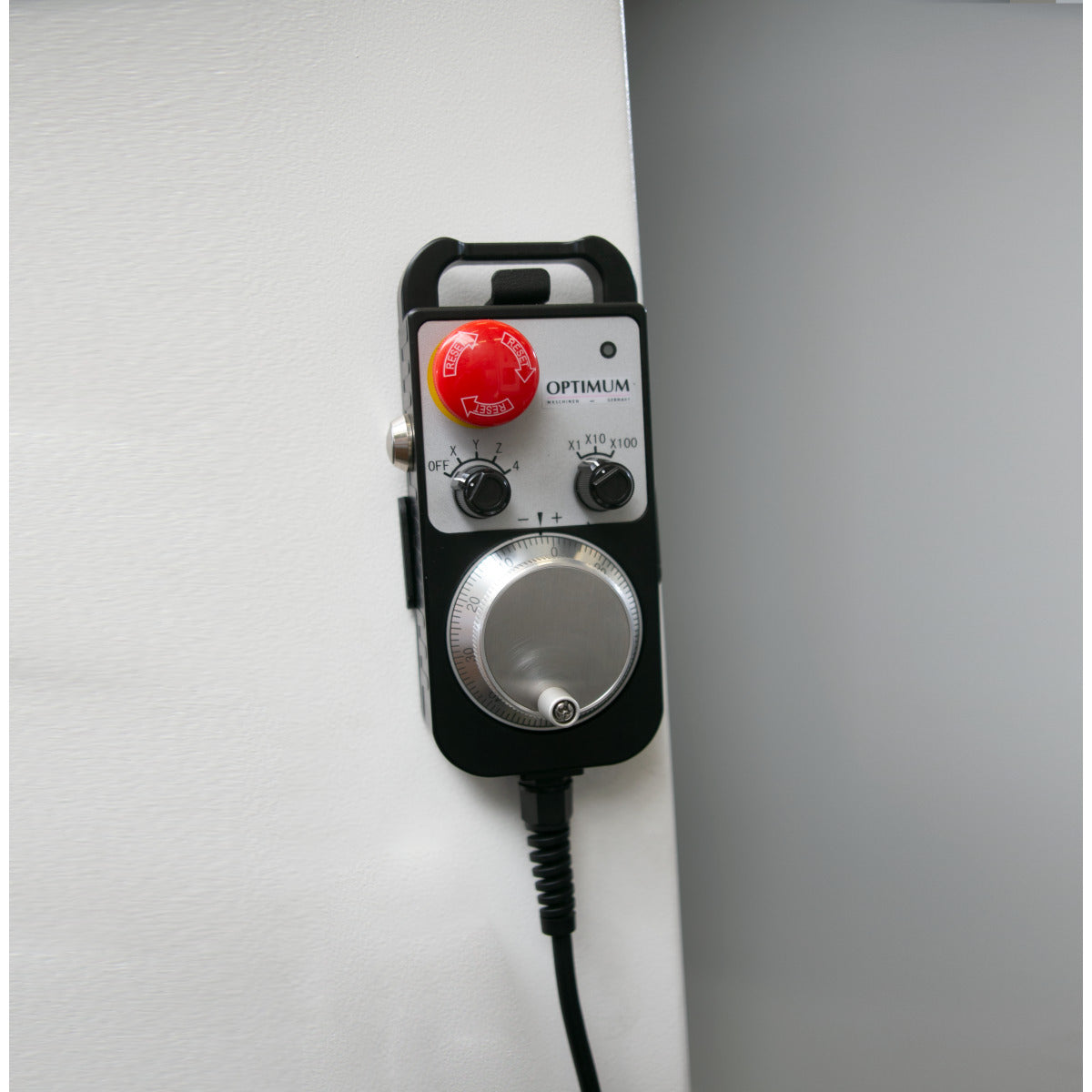

- Volante eletrónico portátil com interrutor de ativação e botão de paragem de emergência. Simplifica consideravelmente a introdução de programas
- Dispositivo de refrigeração com depósito de 190 litros de líquido de refrigeração
- A troca de ferramentas é feita automaticamente ou com o premir de um botão (dispositivo de fixação electro-pneumático da ferramenta)
- Mesa de fresagem maciça e precisa, amplamente dimensionada e com maquinação de superfície precisa
- Portas de acesso muito generosas para reduzir ao mínimo o tempo de limpeza e manutenção
- Pacote de software "SINUMERIK 808D on PC" incluído (Software de formação prática para que as peças possam ser programadas e simuladas offline no PC. O software pode ser descarregado gratuitamente em www.cnc4you.com).
SINUMERIK 808 ADVANCED - Tecnologia CNC do líder tecnológico, aliada a um conceito operacional revolucionário
Aumento da produtividade na produção
- O controlo SINUMERIK 808D ADVANCED é um controlo CNC baseado em painel. Esta solução de nível de entrada compacta e fácil de utilizar é usada para aplicações de fresagem simples. Caraterísticas como a facilidade de operação, colocação em funcionamento e manutenção são a base perfeita para equipar máquinas CNC.
- Graças às suas caraterísticas específicas de tecnologia, o controlo SINUMERIK 808D ADVANCED está perfeitamente pré-configurado para a fresagem. Devido às extensões de hardware e software, o SINUMERIK 808D ADVANCED também oferece desempenho suficiente para funcionalidades simples de fresagem para a fabricação de moldes e ferramentas.
- Graças a um design CNC baseado em painel com poucas interfaces e um painel de controlo com classificação IP65, o SINUMERIK 808D ADVANCED está perfeitamente preparado para ser utilizado em ambientes agressivos. As suas pequenas dimensões permitem a utilização em máquinas compactas
- Porta Ethernet RJ45
- Ecrã LCD a cores de 8,4" com resolução de 800 x 600
- Preparado para manutenção remota
- Função AST; permite uma otimização fácil para requisitos mais elevados de dinâmica e precisão
- codificador absoluto / sem necessidade de homing
- Maior precisão
Categoria: Optimum - Equipamentos
| Dimensões e pesos | |
|---|---|
| Comprimento (produto) aprox. | 3420 mm |
| Largura/profundidade (produto) aprox. | 2050 mm |
| Altura (produto) aprox. | 2400 mm |
| Peso líquido aprox. | 4500 kg |
| Saída de perfuração/fresagem | |
| Tamanho máx. da cabeça de fresagem | 80 mm |
| Tamanho máx. da fresa de veio | 38 mm |
| Velocidade de movimento rápido | |
| Velocidade de deslocação rápida do eixo X | 20000 mm/min |
| Velocidade de deslocação rápida do eixo Y | 20000 mm/min |
| Velocidade de deslocação rápida do eixo Z | 20000 mm/min |
| Dados eléctricos | |
| Tensão de alimentação | 400 V |
| Frequência da rede eléctrica | 50 Hz |
| Mesa de fresagem horizontal | |
| Comprimento da mesa de fresagem horizontal | 900 mm |
| Largura da mesa de fresagem horizontal | 500 mm |
| Distância mínima entre o fuso vertical e a mesa de fresagem horizontal | 100 mm |
| Distância máxima do fuso vertical - mesa de fresagem horizontal | 600 mm |
| Tamanho da ranhura em T da mesa de fresagem horizontal | 18 mm |
| Número de ranhuras em T da mesa de fresagem horizontal | 5 |
| Espaçamento entre ranhuras em T da mesa de fresagem horizontal | 80 mm |
| Capacidade de carga máxima da mesa de fresagem horizontal | 350 kg |
| Precisão | |
| Precisão de repetição | ± 0,008 mm |
| Precisão de posicionamento | ± 0,008 mm |
| Sistema de arrefecimento do lubrificante | |
| Potência de acionamento da(s) bomba(s) de refrigeração | 0,37 kW |
| Capacidade do depósito do sistema de lubrificação de arrefecimento | 190 l |
| Ligação pneumática | |
| Pressão de funcionamento da ligação pneumática | 6 bar |
| Deslocação | |
| Curso do eixo X automático | 750 mm |
| Curso do eixo Y automático | 500 mm |
| Curso do eixo Z automático | 500 mm |
| Eixo vertical | |
| Mandril do fuso vertical | BT 40 |
| Gama de velocidades do fuso vertical | 10 - 10000 min¯¹ |
| Potência do motor de acionamento do fuso vertical em funcionamento contínuo S1 | 7,5 kW |
| Saída do motor de acionamento do fuso vertical S6-30 % de operação | 11,25 kW |
| Motor de acionamento do binário do fuso vertical em funcionamento contínuo S1 | 48 Nm |
| Motor de acionamento do binário do fuso vertical S6-30 % de funcionamento | 72 Nm |
| Binário do motor de alimentação | |
| Binário do motor de alimentação do eixo X em funcionamento contínuo S1 | 9,55 Nm |
| Binário do motor de avanço do eixo Y em funcionamento contínuo S1 | 9,55 Nm |
| Binário do motor de avanço Funcionamento contínuo do eixo Z S1 | 16,7 Nm |
| Torre | |
| Número de ranhuras para ferramentas | 16 Ferramentas |
| Diâmetro máx. da ferramenta com ranhuras adjacentes livres | 180 mm |
| Diâmetro máx. da ferramenta | 90 mm |
| Comprimento máx. da ferramenta | 250 mm |
| Peso máximo da ferramenta | 8 kg |
| Tempo de troca de ferramenta de pastilha para pastilha (C para C) | 20 s |
| Ligações eléctricas | |
| Valor nominal total | 15 kW |
