Variantes do Produto
Descrição
Categoria: Optimum - Equipamentos

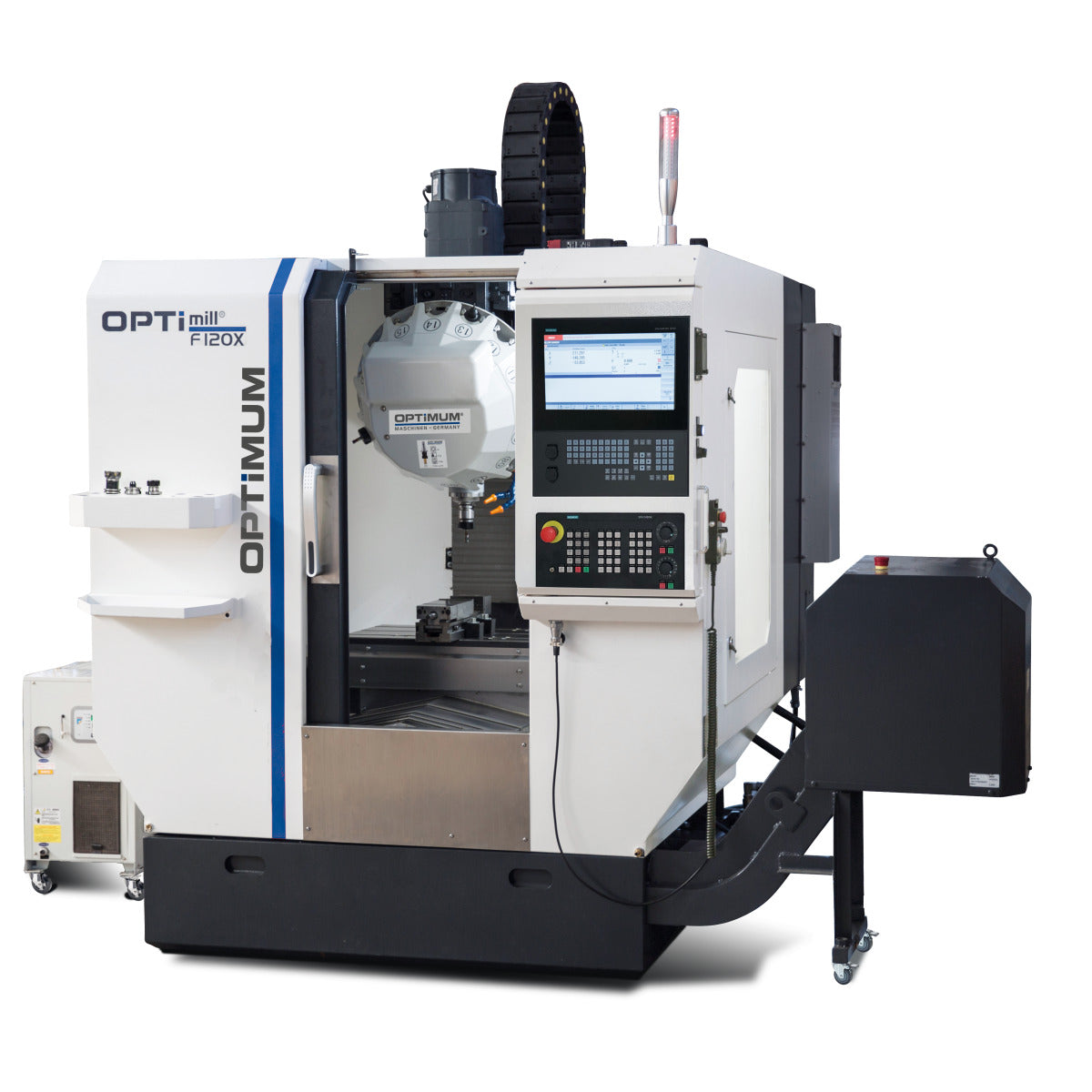

- Design robusto

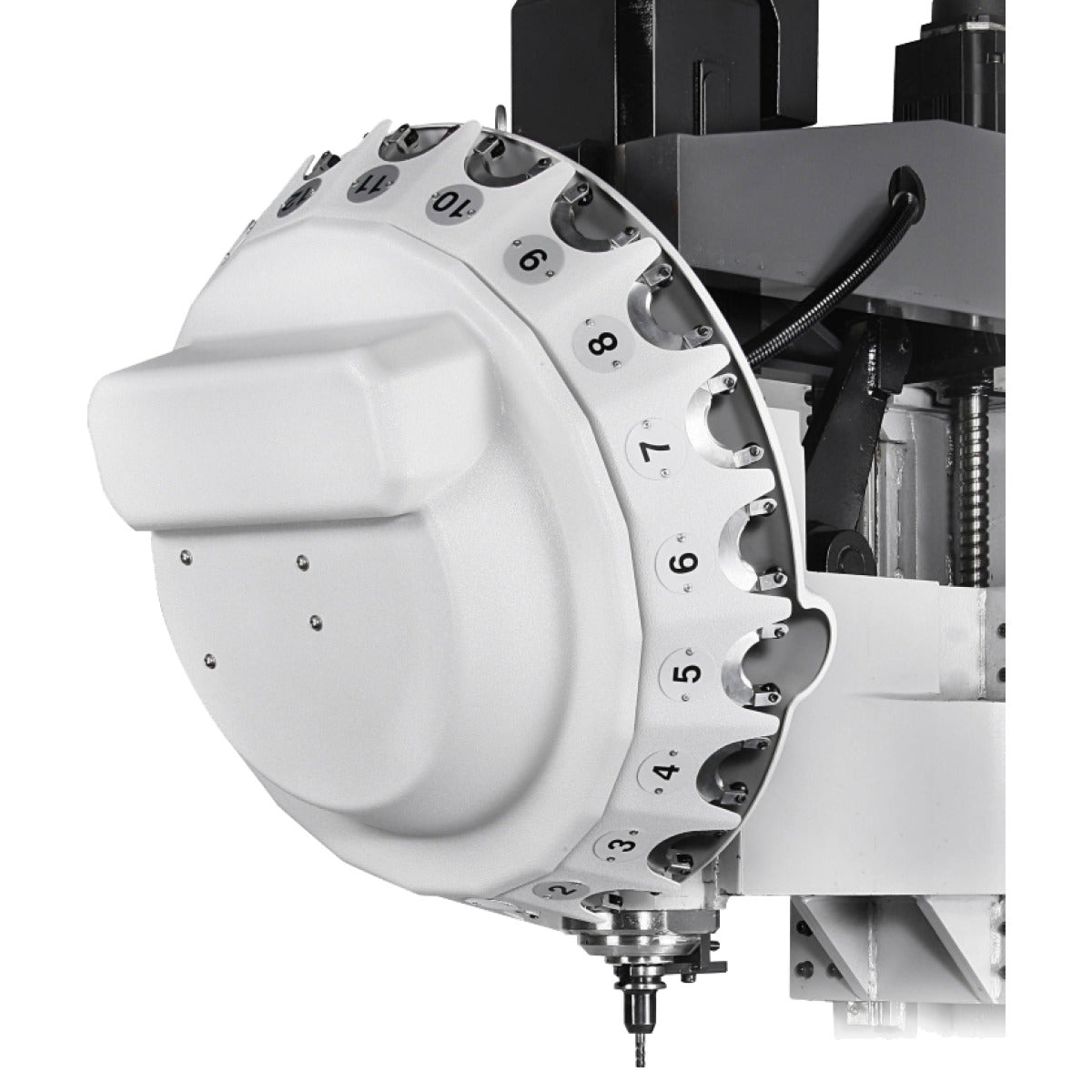

- Trocador de ferramentas servo com 21 ranhuras para ferramentas
- Todas as guias lineares com coberturas em aço inoxidável
- Lubrificação central automática
- Lâmpada da máquina na área de trabalho

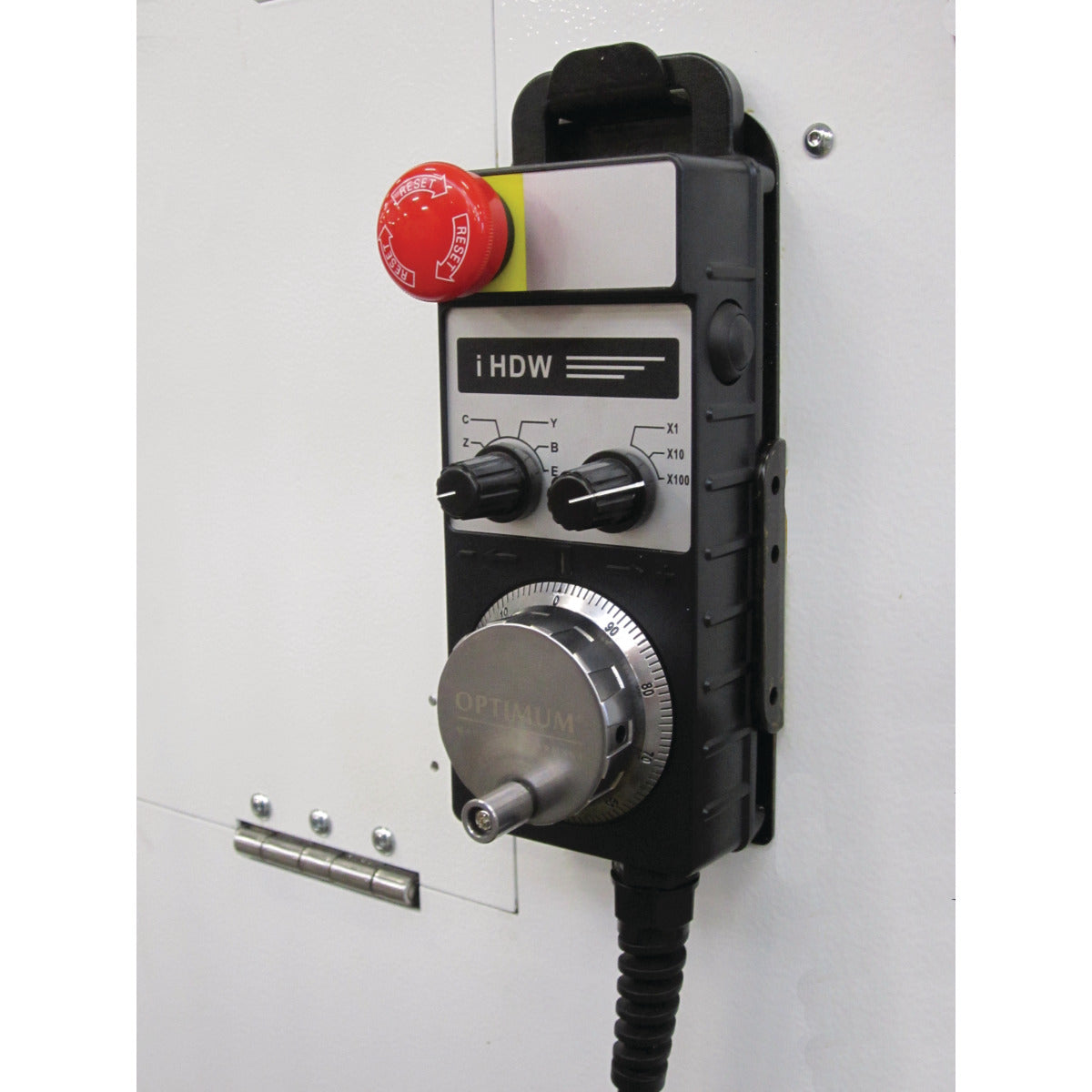

- Volante eletrónico portátil com botão de confirmação e botão em forma de cogumelo de paragem de emergência. Facilita muito a execução de programas
- Sistema de refrigeração
- Troca automática de ferramentas
- Mesa de fresagem sólida e precisa, maquinação de superfície precisa
- Portas de acesso generosamente concebidas para reduzir ao mínimo o tempo de limpeza e manutenção

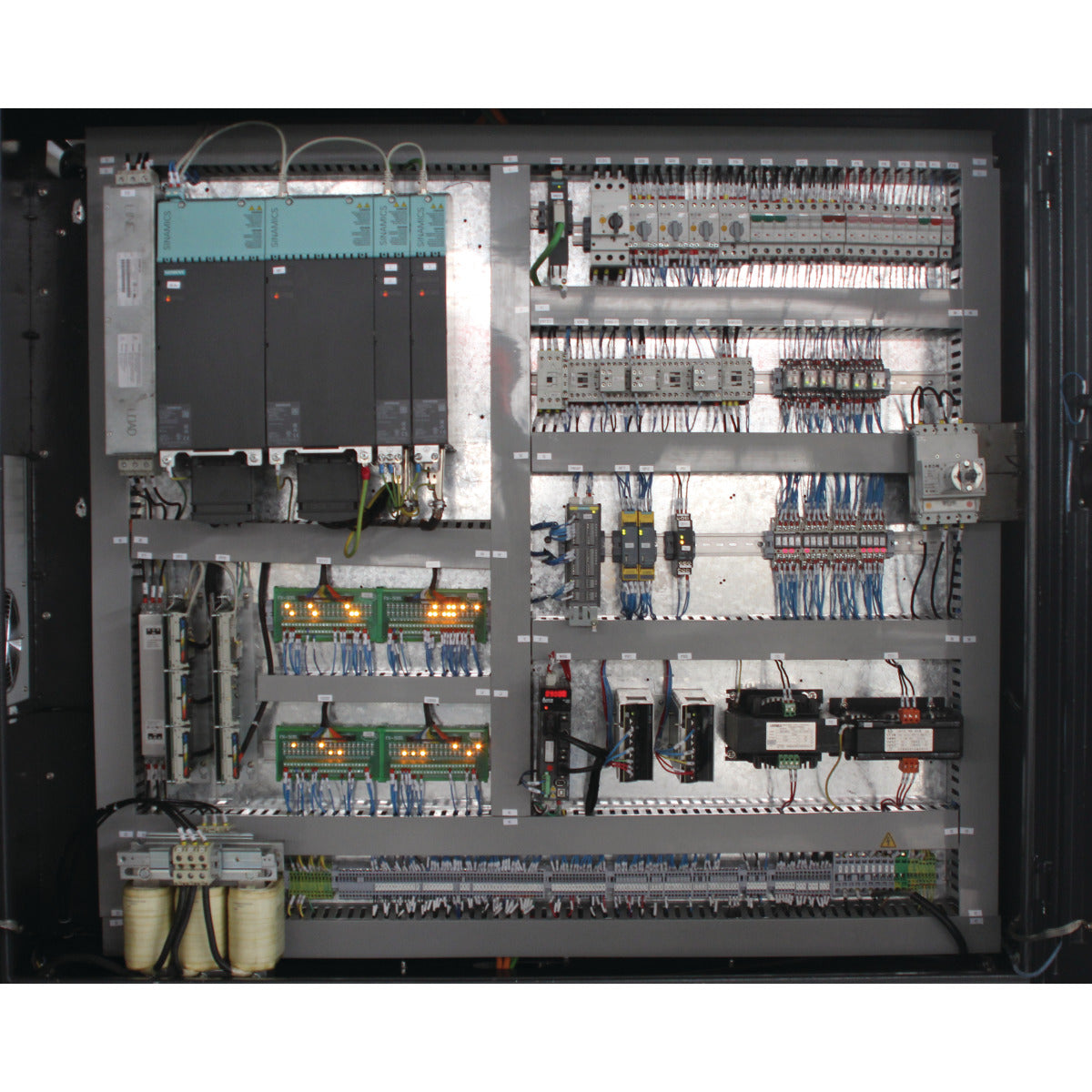

- Servomotores SIEMENS em todos os eixos
- Transportador de aparas, tipo correia
- Carro de recolha de aparas
- Fuso em linha 16000 rpm
- Parafusos de esferas em todos os eixos

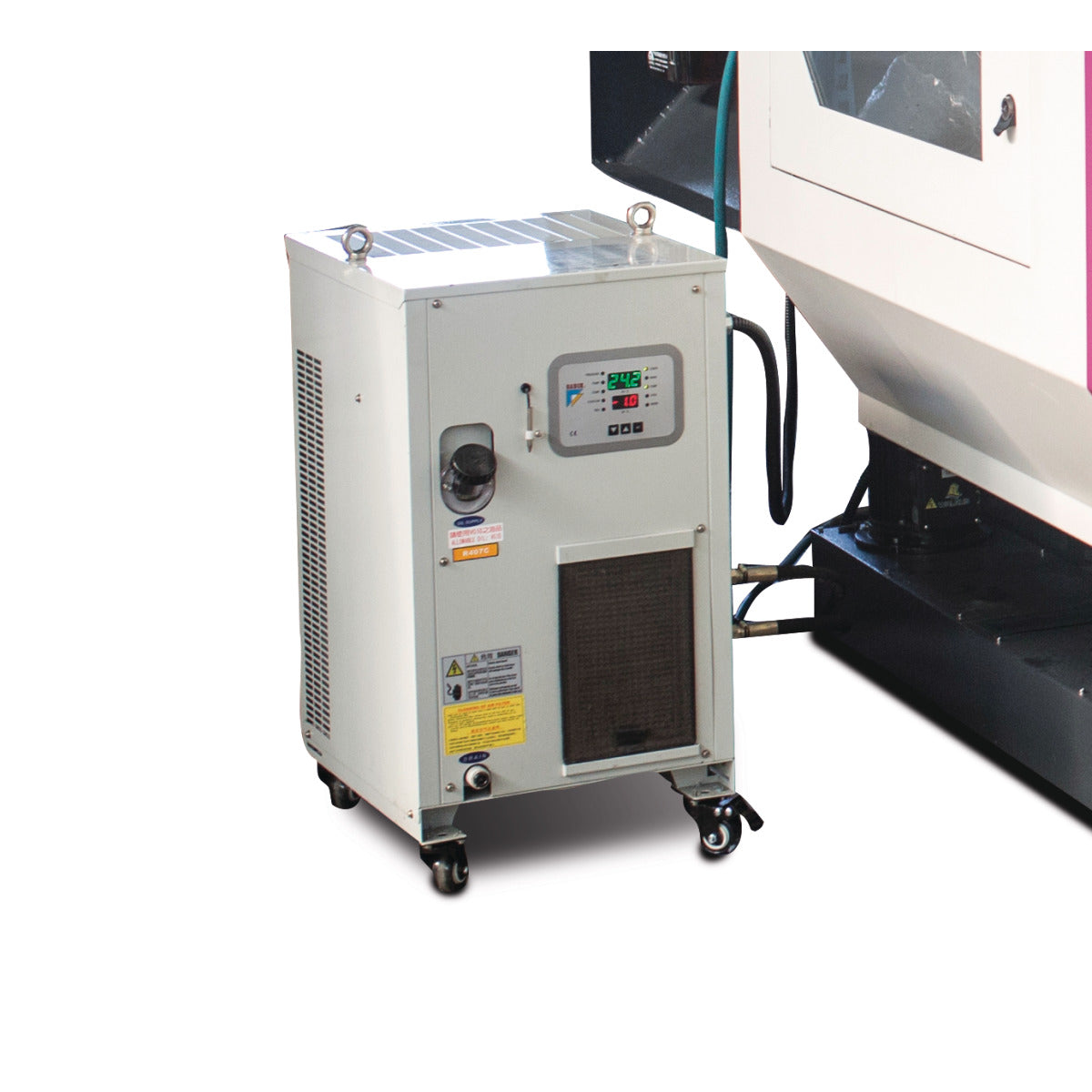

- O arrefecedor de óleo compensa as variações de temperatura no fuso principal
Categoria: Optimum - Equipamentos
| Dimensões e pesos | |
|---|---|
| Comprimento (produto) aprox. | 2315 mm |
| Largura/profundidade (produto) aprox. | 2194 mm |
| Altura (produto) aprox. | 2325 mm |
| Peso líquido aprox. | 3800 kg |
| Capacidade de perfuração/fresagem | |
| Tamanho máximo da cabeça de fresagem | 63 mm |
| Tamanho máx. da fresa de veio | 25 mm |
| Velocidade de deslocação rápida | |
| Velocidade de deslocação rápida do eixo X | 40000 mm/min |
| Velocidade de deslocação rápida do eixo Y | 40000 mm/min |
| Velocidade de deslocação rápida do eixo Z | 40000 mm/min |
| Dados eléctricos | |
| Tensão de alimentação | 400 V |
| Frequência da rede eléctrica | 50 Hz |
| Mesa de fresagem horizontal | |
| Comprimento da mesa de fresagem horizontal | 650 mm |
| Largura da mesa de fresagem horizontal | 400 mm |
| Distância mínima entre o fuso vertical e a mesa de fresagem horizontal | 150 mm |
| Folga máxima do fuso vertical - mesa de fresagem horizontal | 450 mm |
| Tamanho da ranhura em T da mesa de fresagem horizontal | 14 mm |
| Número de ranhuras em T da mesa de fresagem horizontal | 3 |
| Espaçamento entre ranhuras em T da mesa de fresagem horizontal | 125 mm |
| Capacidade de carga máxima da mesa de fresagem horizontal | 250 kg |
| Precisão | |
| Precisão de repetição | ± 0,006 mm |
| Precisão de posicionamento | ± 0,005 mm |
| Sistema de arrefecimento do lubrificante | |
| Potência de acionamento da(s) bomba(s) de refrigeração | 370 W |
| Capacidade do depósito do sistema de lubrificação de arrefecimento | 120 l |
| Ligação pneumática | |
| Pressão de funcionamento da ligação pneumática | 6 bar |
| Deslocação | |
| Curso do eixo X automático | 500 mm |
| Curso do eixo Y automático | 400 mm |
| Curso do eixo Z automático | 300 mm |
| Eixo vertical | |
| Mandril do fuso vertical | BT 30 |
| Gama de velocidades do fuso vertical | 16000 min¯¹ |
| Explicação da gama de velocidades do fuso vertical | Tenha em atenção que a velocidade máxima do fuso tem de ser reduzida em aprox. 20 % em funcionamento contínuo. |
| Centro do fuso vertical até à cobertura do eixo Z | 400 mm |
| Potência do motor de acionamento do fuso vertical em funcionamento contínuo S1 | 12 kW |
| Potência do motor de acionamento do fuso vertical em funcionamento S6-30 % | 22,8 kW |
| Motor de acionamento do binário do fuso vertical em funcionamento contínuo S1 | 38 Nm |
| Motor de acionamento do binário do fuso vertical S6-30 % de funcionamento | 116 Nm |
| Velocidade de alimentação | |
| Aceleração dos eixos X, Y, Z | 2 m/s² |
| Binário do motor de avanço | |
| Binário do motor de avanço em funcionamento contínuo do eixo X S1 | 7,4 Nm |
| Binário do motor de avanço em funcionamento contínuo do eixo Y S1 | 7,4 Nm |
| Binário do motor de avanço eixo Z em funcionamento contínuo S1 | 10,5 Nm |
| Binário do motor de avanço do eixo X em funcionamento a 30% S6 | 14 Nm |
| Binário do motor de avanço eixo Y funcionamento a 30% S6 | 14 Nm |
| Binário do motor de avanço do eixo Z em funcionamento a 30% S6 | 21 Nm |
| Potência de acionamento do motor de alimentação | |
| Potência do motor de acionamento do avanço do eixo X | 2,32 kW |
| Potência do motor de acionamento do avanço do eixo Y | 2,32 kW |
| Potência do motor de acionamento do avanço do eixo Z | 3,3 kW |
| Potência do motor de acionamento do avanço do eixo X 30% de funcionamento S6 | 4,1 kW |
| Potência do motor de avanço do eixo Y 30% de funcionamento S6 | 4,1 kW |
| Potência do motor de acionamento do avanço do eixo Z 30% de funcionamento S6 | 6,5 kW |
| Torno | |
| Design do trocador de ferramentas | Servo |
| Número de ranhuras para ferramentas | 21 ferramentas |
| Diâmetro máx. da ferramenta | 80 mm |
| Comprimento máx. da ferramenta | 80 mm |
| Peso máx. da ferramenta | 3 kg |
| Tempo de troca de ferramenta de ficha para ficha (C para C) | 7.33 s |
| Ligações eléctricas | |
| Valor nominal total | 45 kVA |
| Controlo | |
| Tipo de controlo | Sinumerik 828D |
| Software do sistema | SW 28x |
| Memória CNC | 8 MB |
| Tempo de mudança de ajuste | 1 ms |
| Tempo de antecipação | 150 |
| Número de ferramentas | 512 |
