Descrição
Categoria: Optimum - Equipamentos

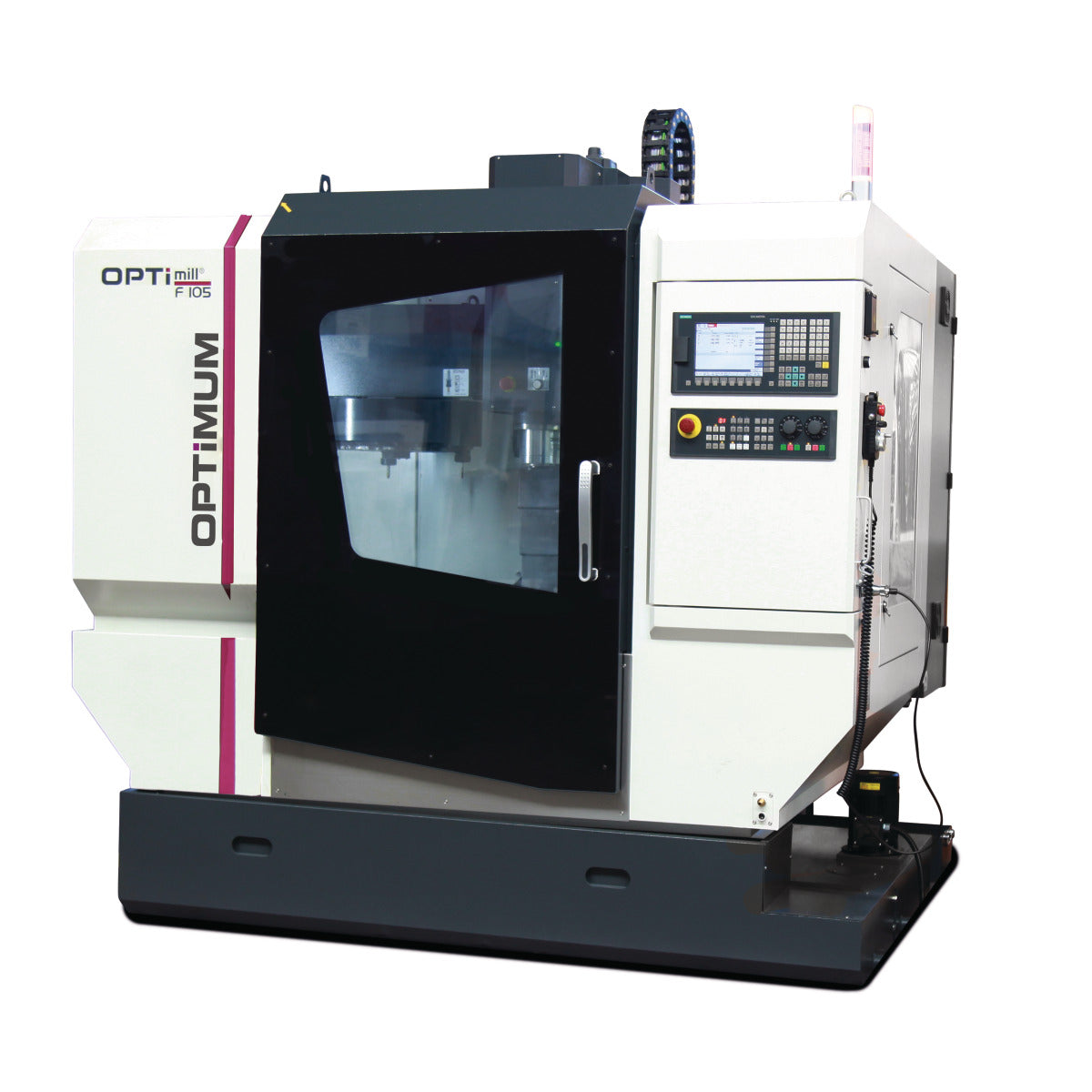

- Design robusto
- Trocador de ferramentas em carrossel com 12 ranhuras para ferramentas
- Todas as guias lineares com coberturas em aço inoxidável
- Lubrificação central automática

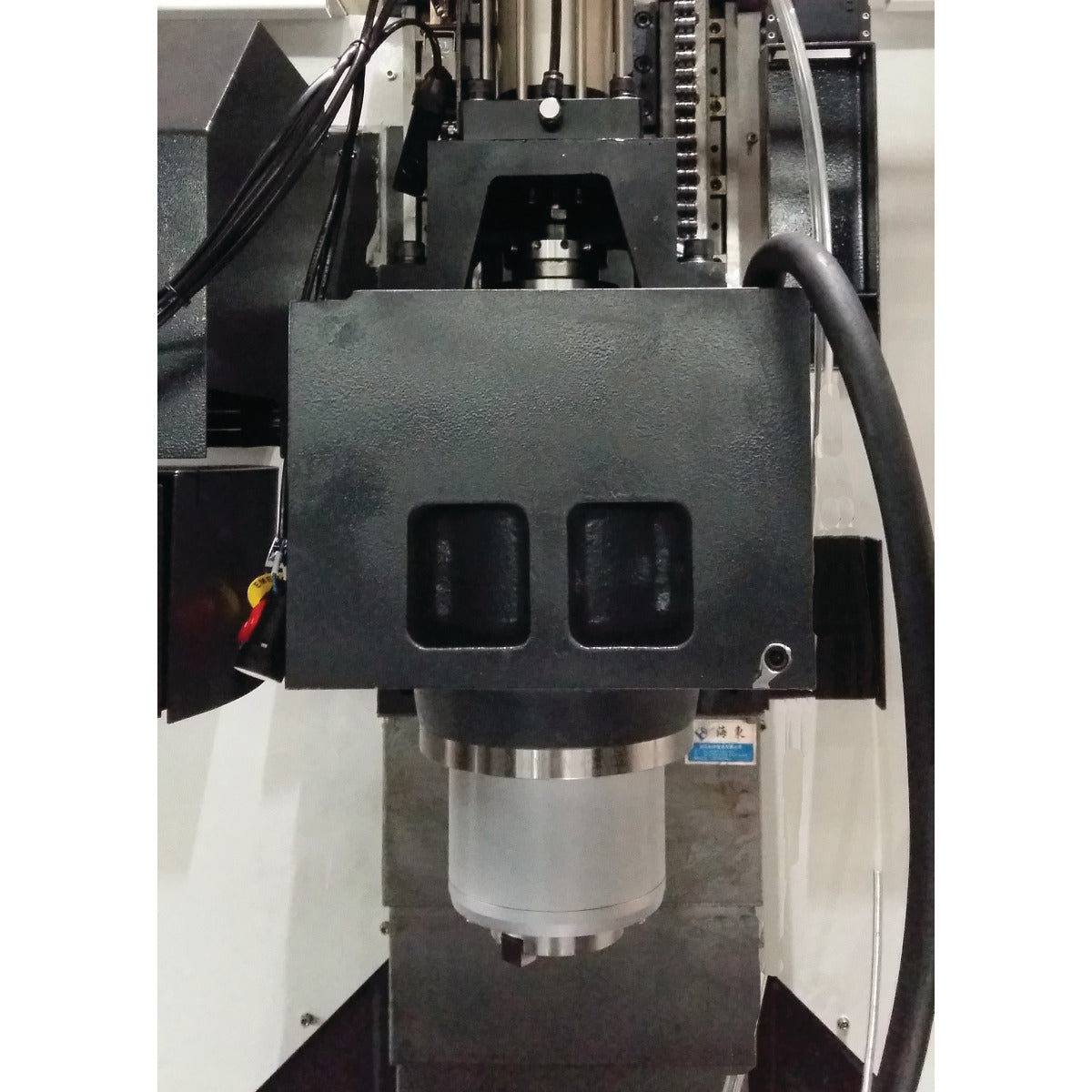

- Motor do fuso principal Siemens
- Servo acionamento da SIEMENS em todos os eixos (circuito fechado)
- Velocidade máx. Velocidade do fuso 10.000 rpm
- Lâmpada da máquina na área de trabalho

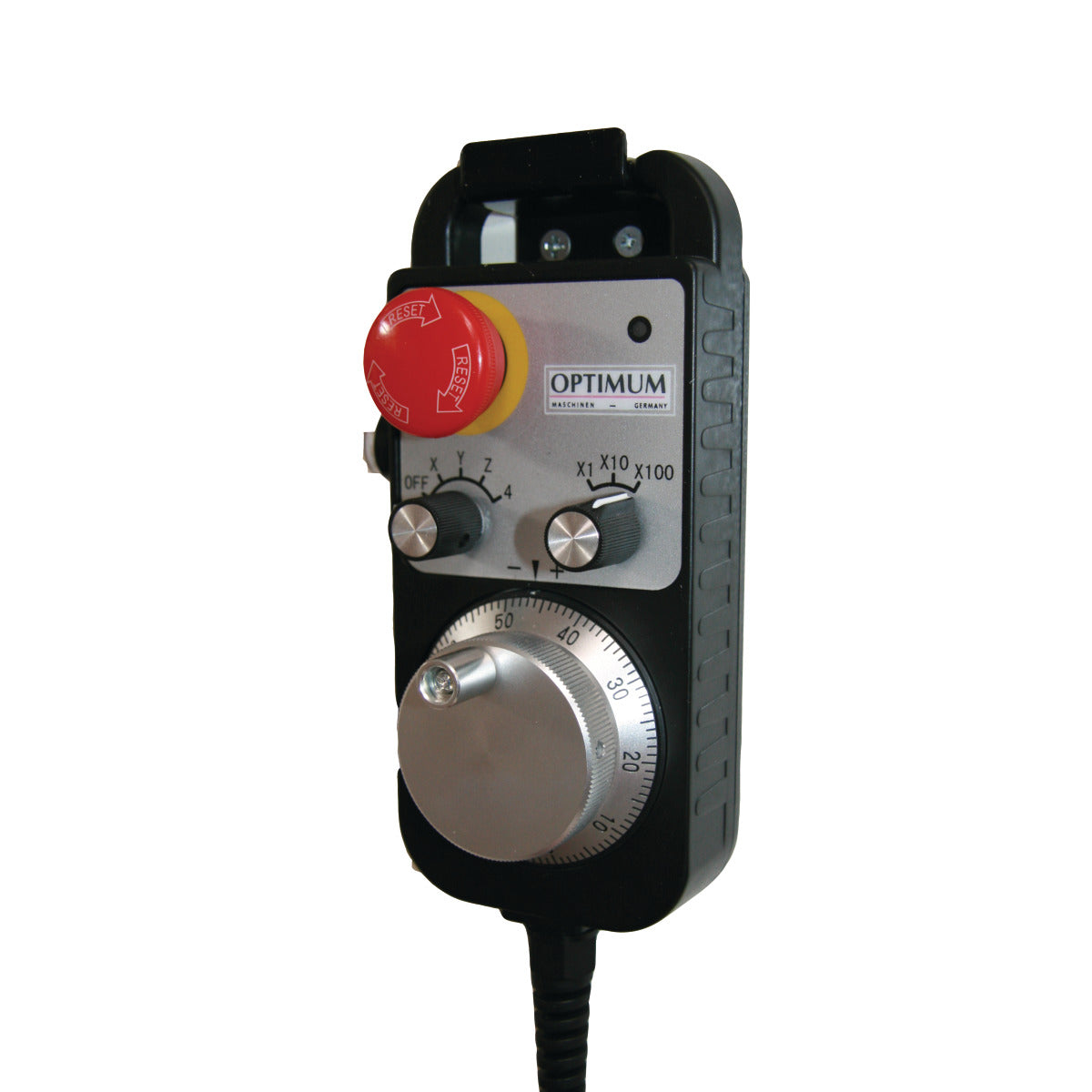

- Volante eletrónico portátil com botão de ativação e interrutor de percussão de paragem de emergência. Facilita consideravelmente a retração dos programas
- Sistema de refrigeração com depósito de 120 litros de líquido refrigerante
- A troca de ferramentas é automática ou por pressão de um botão (dispositivo de fixação electro-pneumático da ferramenta)
- Mesa de fresagem maciça e exacta, de grandes dimensões e acabamento superficial preciso
- As portas de acesso foram concebidas de forma muito generosa para reduzir ao mínimo o tempo de limpeza e manutenção.

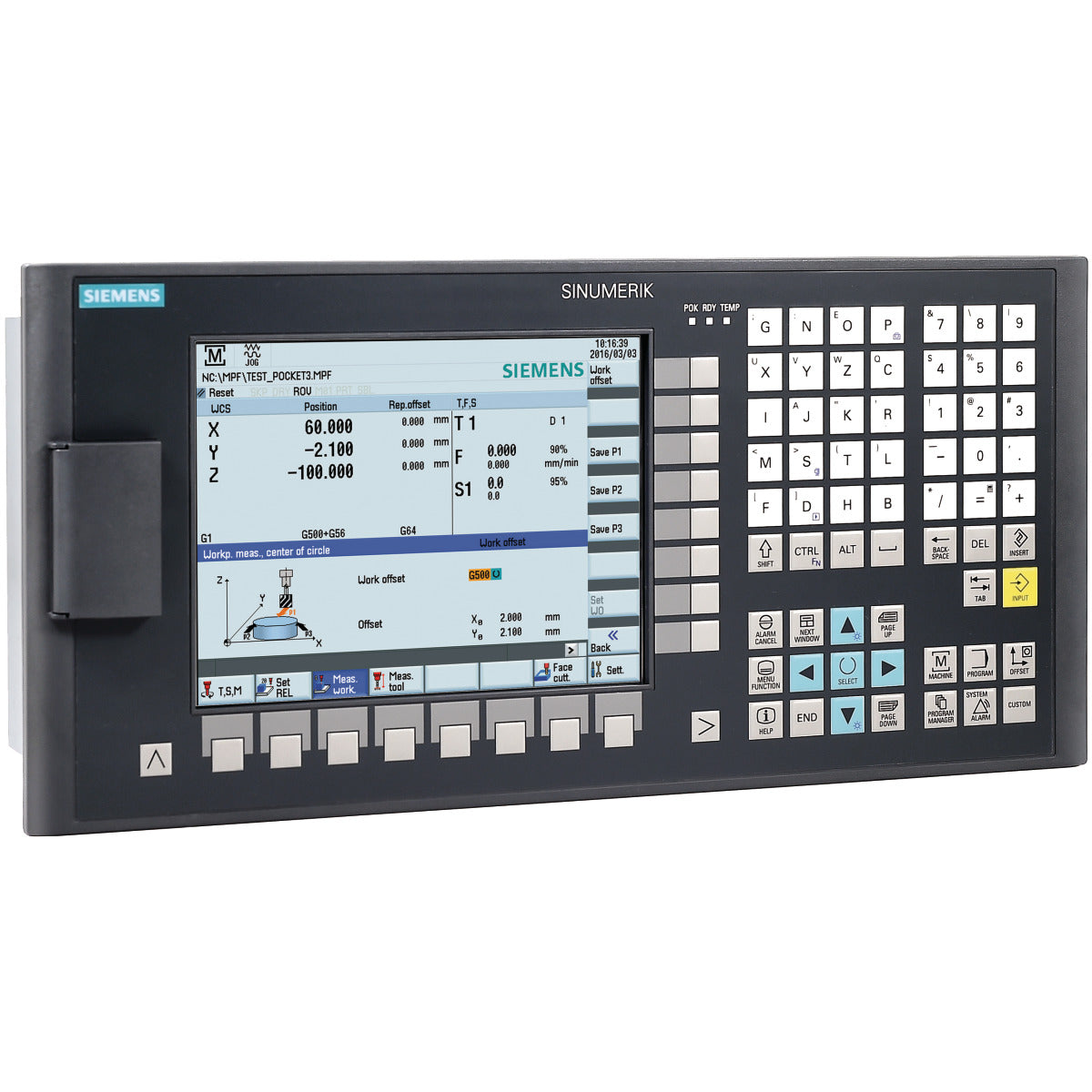

- Pacote de software "SINUMERIK 808D no PC" incluído. (Software de formação prática que permite programar e simular peças de trabalho offline no PC). O software pode ser descarregado gratuitamente em www.cnc4you.com).
Categoria: Optimum - Equipamentos
| Dimensões e pesos | |
|---|---|
| Comprimento (produto) aprox. | 2164 mm |
| Largura/profundidade (produto) aprox. | 1860 mm |
| Altura (produto) aprox. | 2200 mm |
| Peso líquido aprox. | 2800 kg |
| Capacidade de perfuração/fresagem | |
| Tamanho máximo da cabeça de fresagem | 70 mm |
| Tamanho máx. da fresa de veio | 35 mm |
| Velocidade de deslocação rápida | |
| Velocidade de deslocação rápida do eixo X | 15000 mm/min |
| Velocidade de deslocação rápida do eixo Y | 15000 mm/min |
| Velocidade de deslocação rápida do eixo Z | 15000 mm/min |
| Dados eléctricos | |
| Tensão de alimentação | 400 V |
| Frequência da rede eléctrica | 50 Hz |
| Mesa de fresagem horizontal | |
| Comprimento da mesa de fresagem horizontal | 800 mm |
| Largura da mesa de fresagem horizontal | 320 mm |
| Distância mínima entre o fuso vertical e a mesa de fresagem horizontal | 100 mm |
| Distância máxima do fuso vertical - mesa de fresagem horizontal | 600 mm |
| Tamanho da ranhura em T da mesa de fresagem horizontal | 14 mm |
| Número de ranhuras em T da mesa de fresagem horizontal | 3 |
| Espaçamento entre ranhuras em T da mesa de fresagem horizontal | 100 mm |
| Capacidade de carga máxima da mesa de fresagem horizontal | 300 kg |
| Precisão | |
| Precisão de repetição | ± 0,008 mm |
| Precisão de posicionamento | ± 0,008 mm |
| Sistema de arrefecimento do lubrificante | |
| Potência de acionamento da(s) bomba(s) de refrigeração | 650 W |
| Capacidade do depósito do sistema de lubrificação de arrefecimento | 120 l |
| Ligação pneumática | |
| Pressão de funcionamento da ligação pneumática | 7 bar |
| Deslocação | |
| Curso do eixo X automático | 550 mm |
| Curso do eixo Y automático | 305 mm |
| Curso do eixo Z automático | 460 mm |
| Fuso vertical | |
| Mandril do fuso vertical | BT 40 |
| Gama de velocidades do fuso vertical | 10 - 10000 min¯¹ |
| Potência do motor de acionamento do fuso vertical em funcionamento contínuo S1 | 7,5 kW |
| Saída do motor de acionamento do fuso vertical S6-30 % de operação | 11 kW |
| Motor de acionamento do binário do fuso vertical em funcionamento contínuo S1 | 48 Nm |
| Motor de acionamento do binário do fuso vertical S6-30 % de funcionamento | 70 Nm |
| Binário do motor de alimentação | |
| Binário do motor de alimentação do eixo X em funcionamento contínuo S1 | 8 Nm |
| Binário do motor de avanço do eixo Y em funcionamento contínuo S1 | 8 Nm |
| Binário do motor de avanço Binário do motor de avanço do eixo Z em funcionamento contínuo S1 | 11 Nm |
| Torre | |
| Design do trocador de ferramentas | carrossel |
| Número de ranhuras para ferramentas | 12 ferramentas |
| Diâmetro máx. da ferramenta | 70 mm |
| Comprimento máx. da ferramenta | 300 mm |
| Peso máx. da ferramenta | 6 kg |
| Tempo de troca de ferramenta ferramenta a ferramenta (T a T) | 7 s |
| Ligações eléctricas | |
| Valor nominal total | 15 kVA |
