Descrição
Conteúdo de entrega

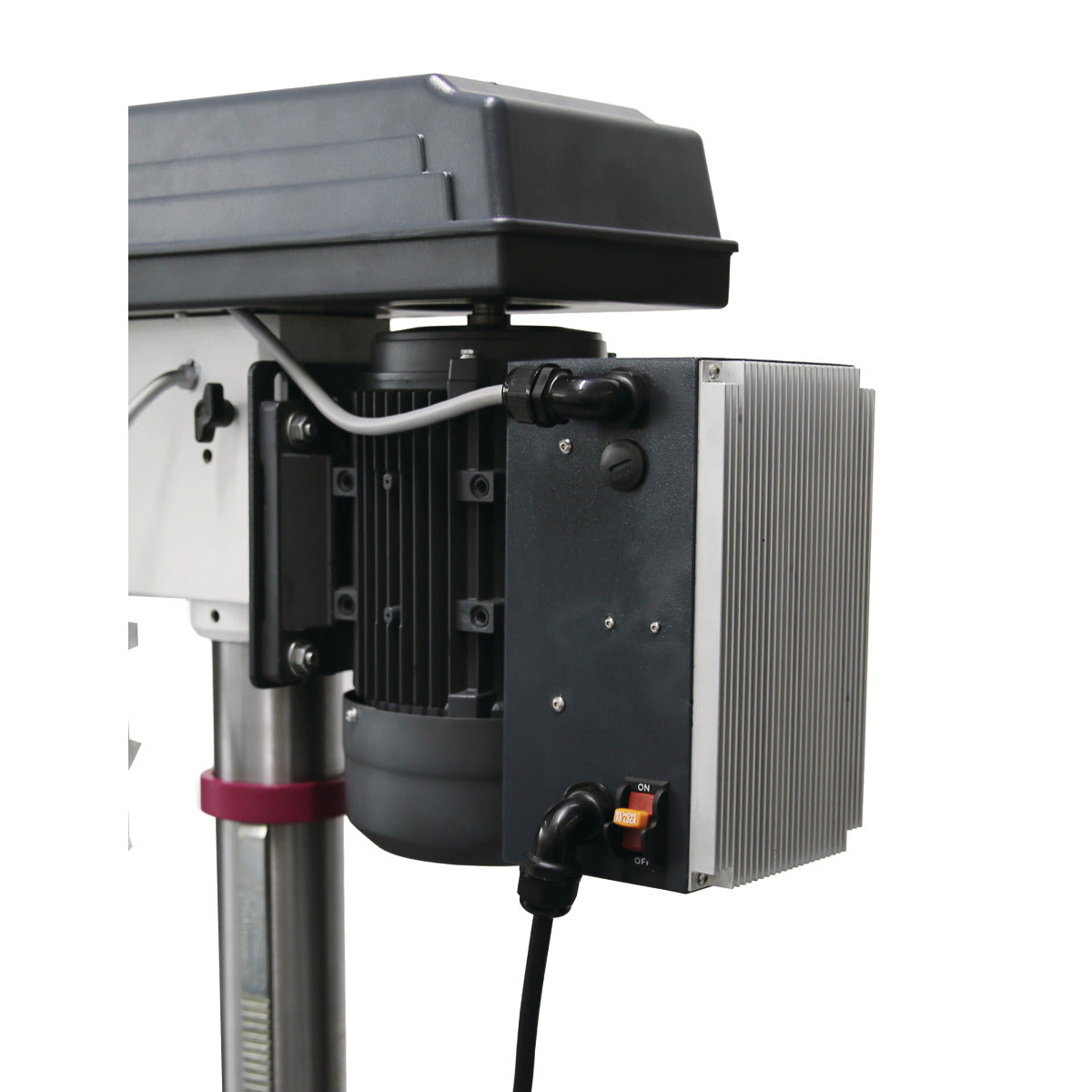

- Motor de acionamento de nível industrial
- Sistema elétrico de segurança com 24 V CC
- Concentricidade garantida de ≤ 0,02 mm, medida no fuso de perfuração
- Interruptor de segurança de fácil utilização, com classificação IP 54 li>
- Eixo de perfuração com rolamentos de esferas de precisão
- Interruptor de paragem de emergência separado

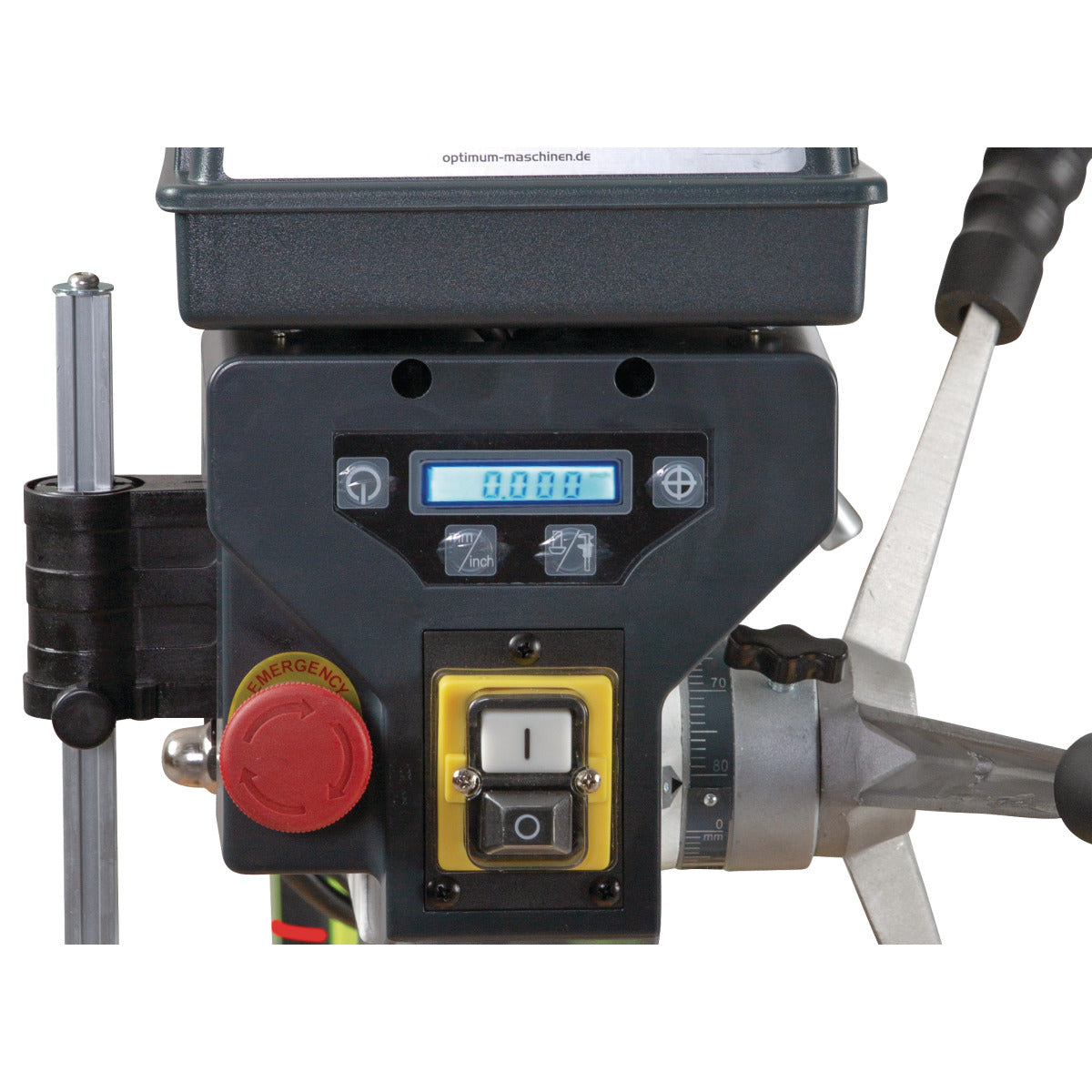

- Medidor de profundidade digital
- Furo do eixo de precisão
- Proteção de segurança grande e ajustável em altura com interruptor de segurança
- Mandril de fixação rápida de alta qualidade incluído de série li>

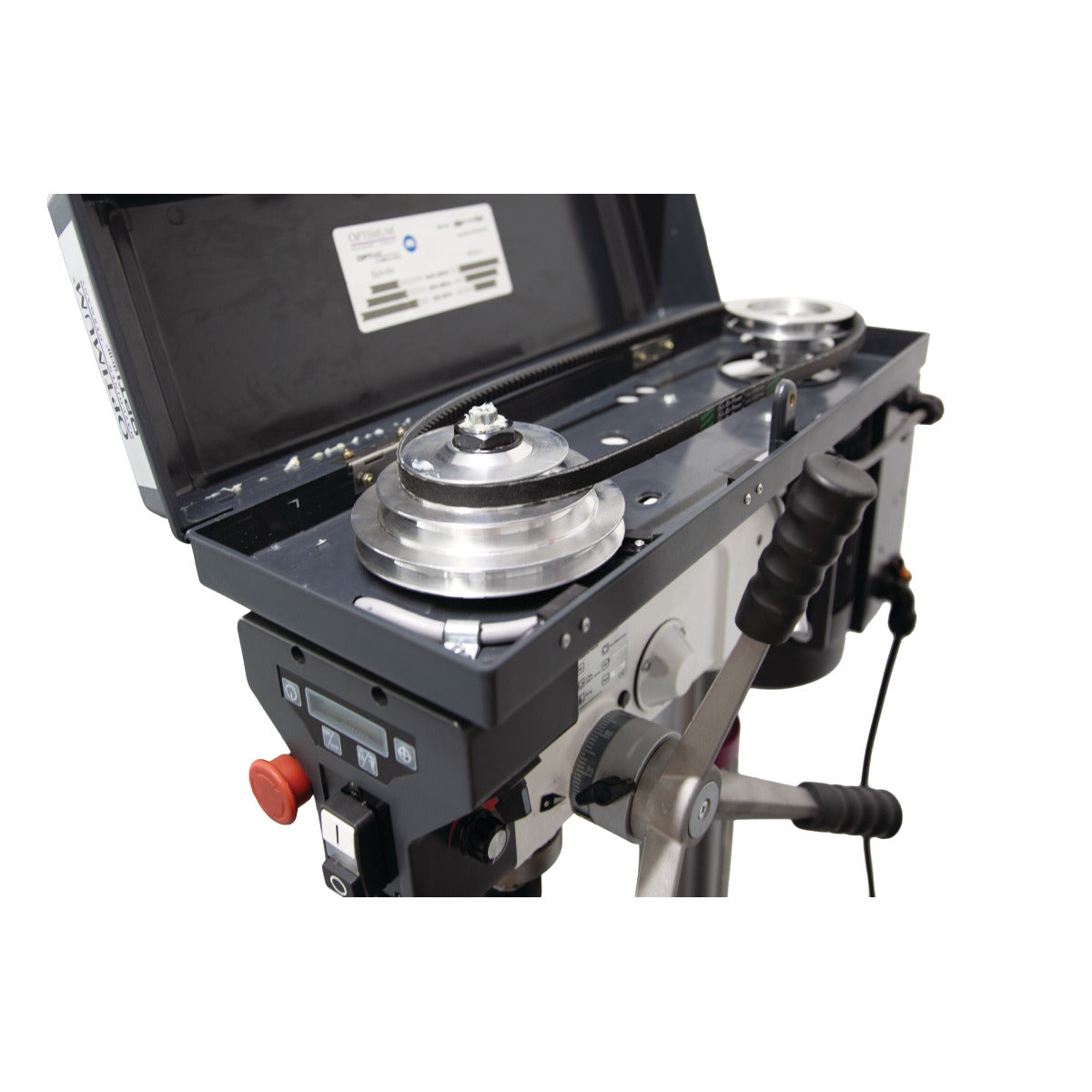

- Cobertura da correia em V com interruptor de segurança
- Alavanca do tubo de mandril em alumínio fundido de uma só peça com punhos antiderrapantes
- Construção robusta de toda a máquina
- Rotação para a frente/para trás
- Placa de base sólida e de dimensões generosas com ranhuras em T, fortemente nervurada na parte traseira
Conteúdo de entrega
- Mandril de fixação rápida para brocas de 1–16 mm
- Mandril cónico para mandril de broca
- Porcas para ranhuras em T
| Dimensões e pesos | |
|---|---|
| Comprimento (produto) aprox. | 770 mm |
| Diâmetro da coluna | 80 mm |
| Largura/profundidade (produto) aprox. | 345 mm |
| Altura (produto) aprox. | 1645 mm |
| Peso líquido aprox. | 83 kg |
| Desempenho de perfuração | |
| Capacidade de perfuração em aço (S235JR) | 25 mm |
| Capacidade de perfuração contínua em aço (S235JR) | 20 mm |

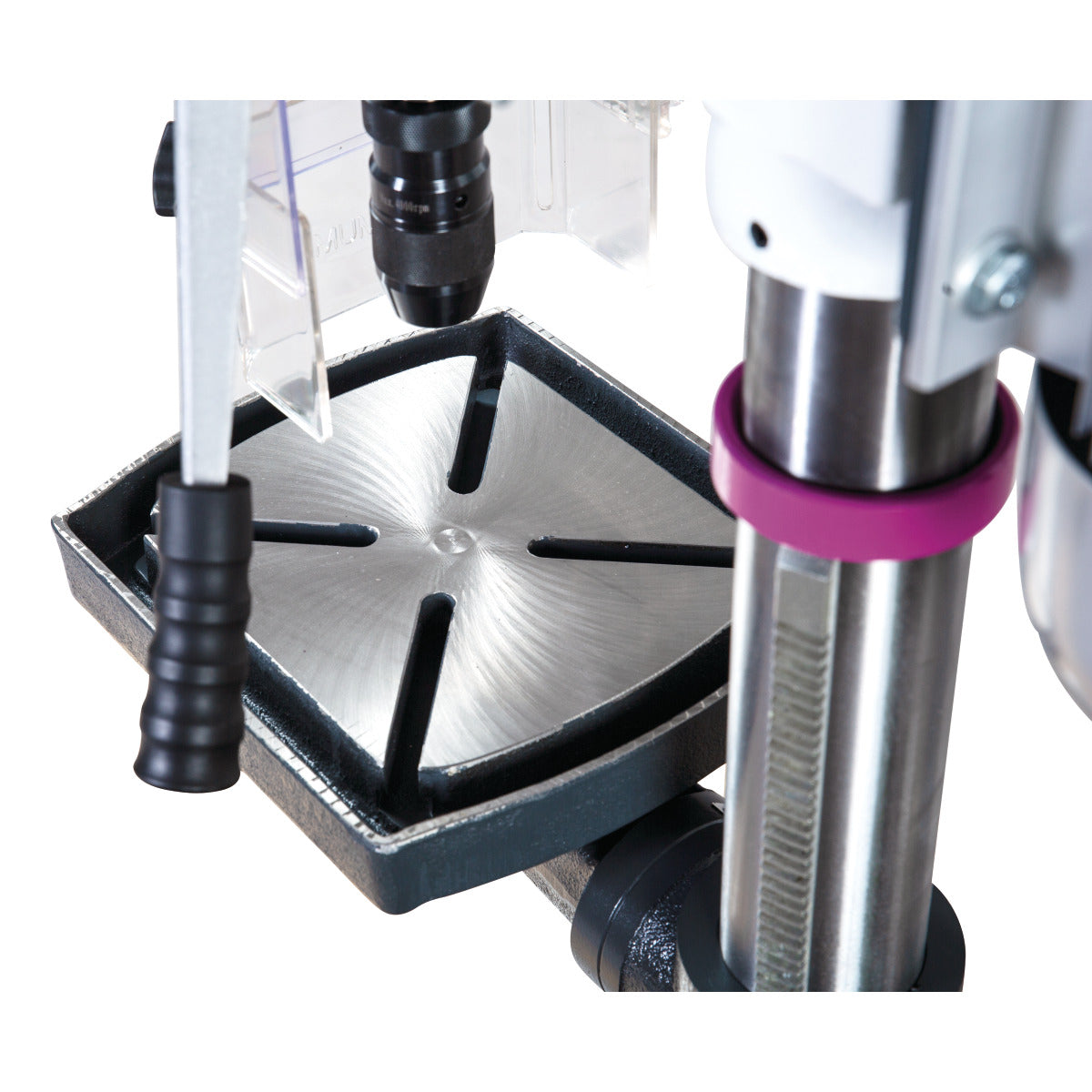

| Mesa de perfuração | |
| Comprimento da área de trabalho da mesa de perfuração | 330 mm |
| Largura da área de trabalho da mesa de perfuração | 290 mm |
| Tipo de ranhura em T da mesa de perfuração | diagonal |
| Dimensão da ranhura em T da mesa de perfuração | 14 mm |
| Número de ranhuras em T da mesa de perfuração | 2 |
| Rotação da mesa de perfuração | 360 ° |
| Ângulo da mesa de perfuração | 45 ° |
| Capacidade de carga da mesa de perfuração | 20 kg |
| Distância máxima entre o fuso e a mesa de perfuração | 720 mm |
| Gama de velocidades | |
| Gama de velocidades | 120 - 3000 min¯¹ |
| Número de velocidades | 3 |
| Dados elétricos | |
| Tensão de alimentação | 230 V |
| Frequência da rede | 50 Hz |
| Base da máquina | |
| Distância máxima entre o fuso e a base da máquina | 1230 mm |
| Comprimento da área de trabalho da base da máquina | 320 mm |
| Largura da área de trabalho da base da máquina | 280 mm |
| Dimensão da ranhura em T da base da máquina | 16 mm |
| Número de ranhuras em T da base da máquina | 2 |
| Espaçamento entre as ranhuras em T da base da máquina | 170 mm |
| Fuso | |
| Curso da haste | 85 mm |
| Mandril do fuso | MT 3 |
| Alcance | 210 mm |
