Variantes do Produto
Descrição
Conteúdo de entrega

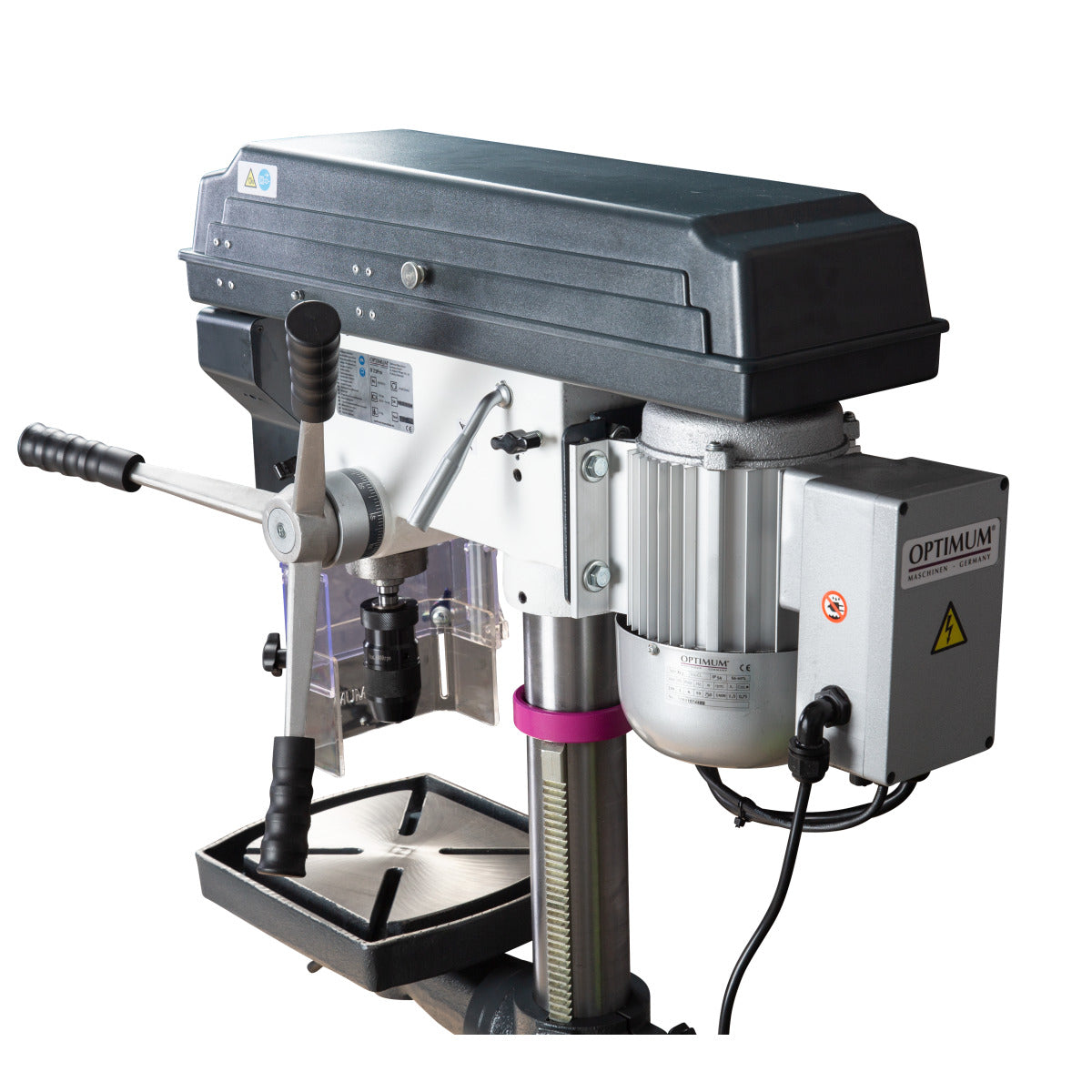

- Motor industrial
- Interruptor de segurança fácil de utilizar de acordo com a norma IP 54

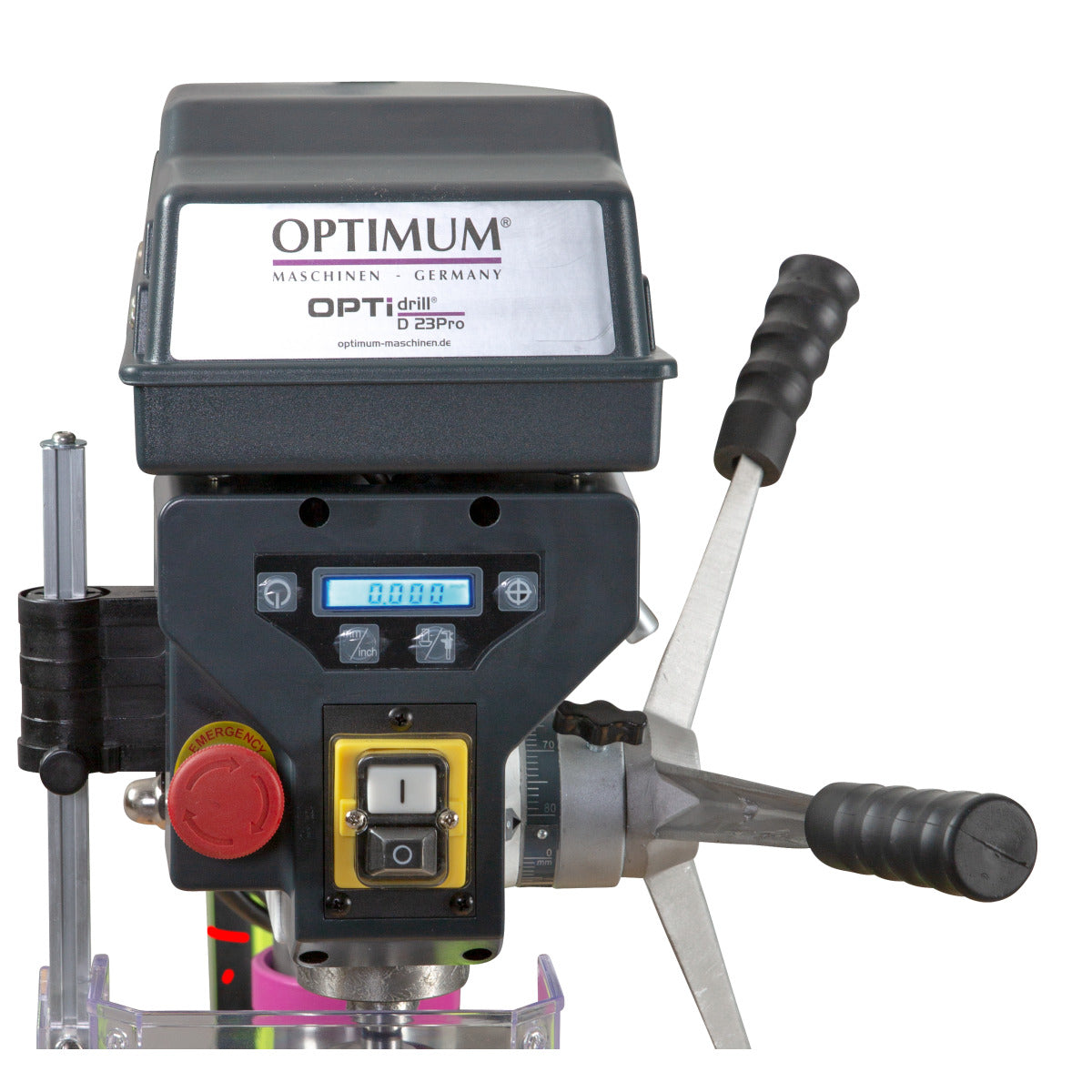

- Indicador digital de profundidade e velocidade de perfuração integrado na caixa
- Interruptor de impacto de paragem de emergência separado
- Furo do fuso de precisão
- Eletrónica de segurança em 24 V CC
- Concentricidade garantida medida inferior a 0,02 mm na coluna de perfuração
- Fuso de perfuração com rolamentos de esferas de precisão
- Bucha sem chave de alta qualidade
- Medidor de profundidade digital

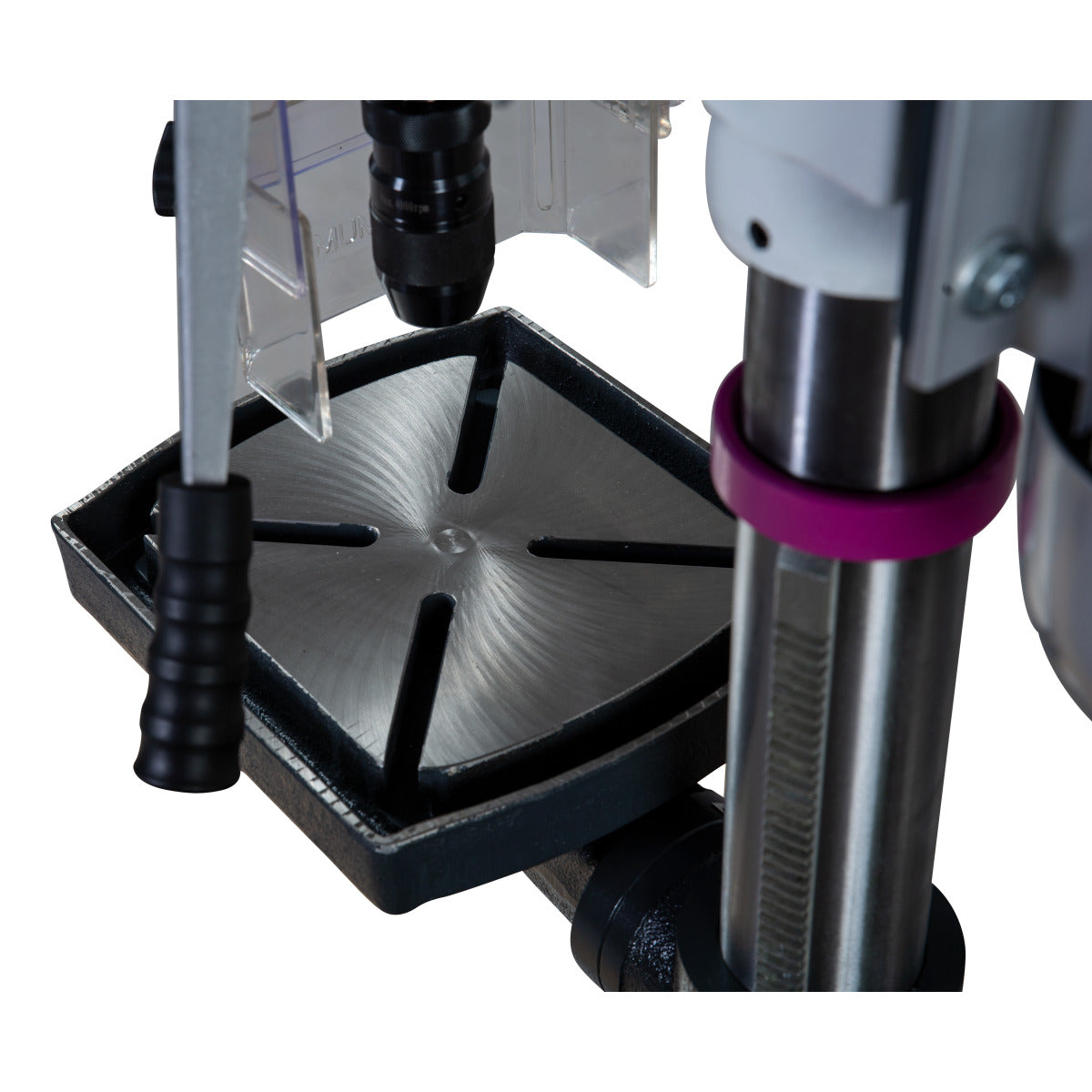

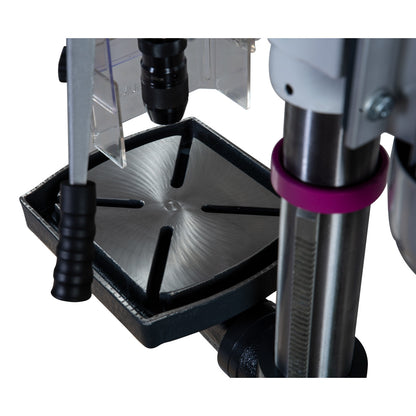

- Mesa de perfuração estável, maquinada com precisão, com ranhuras em T diagonais e canal de água de refrigeração circunferencial

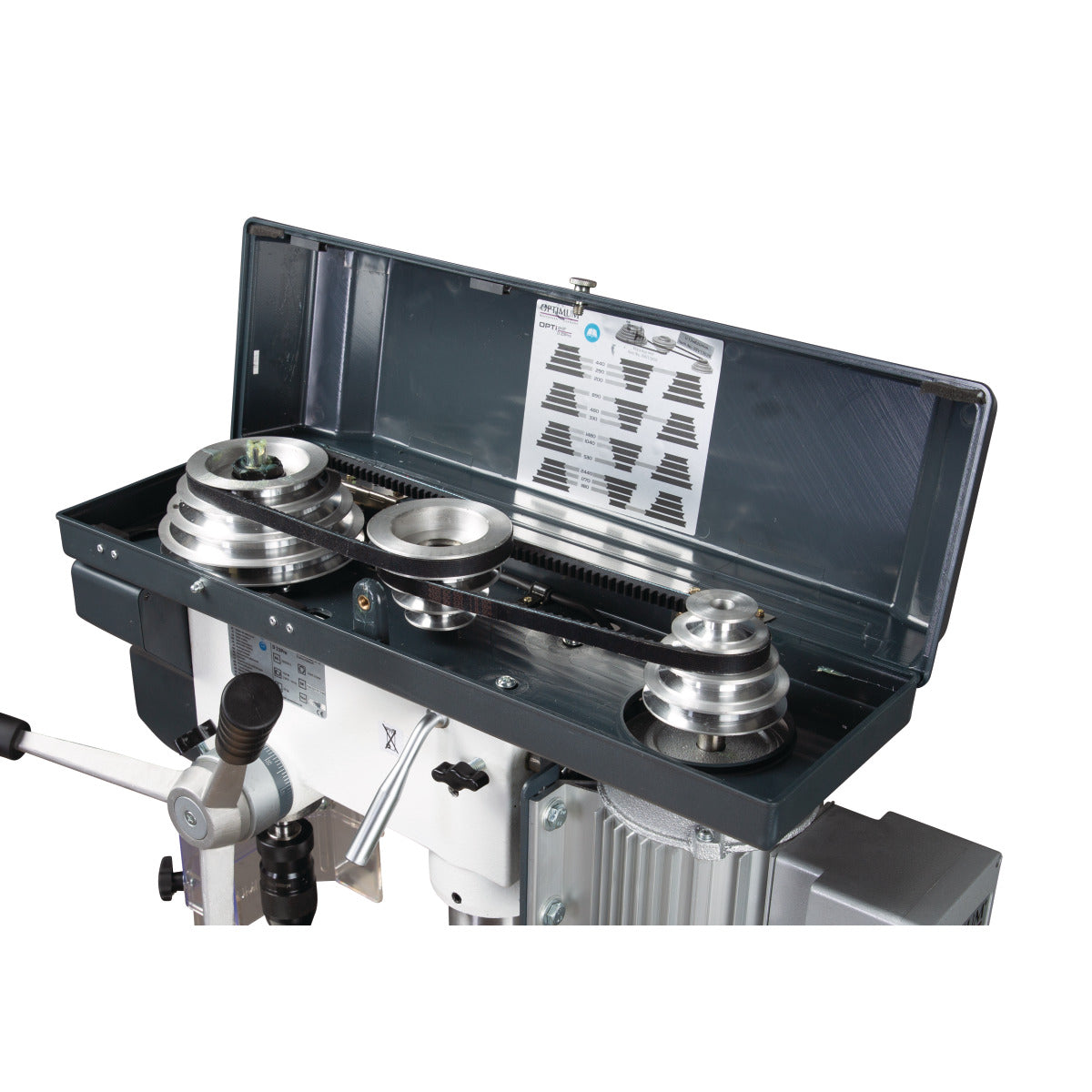

- Cobertura da correia em V com interrutor de segurança
- Alavanca de Bucha em alumínio fundido numa só peça com pegas macias
- Ecrã de proteção grande, ajustável em altura, com interrutor de segurança
- Versão pesada de toda a máquina
Da D 23 Pro
- Cinta de qualidade GATES
A partir de D 23 Pro / 400 V
- Funcionamento para a frente / para trás
D 33Pro
- Placa de base grande e maciça com ranhuras em T, fortemente estriada na parte de trás
Conteúdo de entrega
- Bucha sem chave 1 - 16 mm
- Cone Morse MK 3 / B16
- Porcas em T
| Dimensões e pesos | |
|---|---|
| Comprimento (produto) aprox. | 715 mm |
| Diâmetro da coluna | 80 mm |
| Largura/profundidade (produto) aprox. | 360 mm |
| Altura (produto) aprox. | 1640 mm |
| Peso líquido aprox. | 90 kg |
| Desempenho de perfuração | |
| Desempenho de perfuração em aço (S235JR) | 25 mm |
| Desempenho de perfuração contínua em aço (S235JR) | 20 mm |
| Mesa de perfuração | |
| Comprimento do espaço de trabalho da mesa de perfuração | 330 mm |
| Largura do espaço de trabalho da mesa de perfuração | 290 mm |
| Tamanho da ranhura em T da mesa de perfuração | 14 mm |
| Rotação da mesa de perfuração | 360 ° |
| Ângulo da mesa de perfuração | 45 ° |
| Distância máxima entre o fuso e a mesa de perfuração | 720 mm |
| Gama de velocidades | |
| Gama de velocidades | 200 - 2440 min¯¹ |
| Número de engrenagens | 12 |
| Dados eléctricos | |
| Potência do motor de acionamento | 0,75 kW |
| Tensão de alimentação | 400 V |
| Frequência de rede | 50 Hz |
| Base da máquina | |
| Distância máxima entre o fuso e a base da máquina | 1230 mm |
| Comprimento do espaço de trabalho da base da máquina | 385 mm |
| Largura do espaço de trabalho da base da máquina | 260 mm |
| Tamanho da ranhura em T da base da máquina | 16 mm |
| Número de ranhuras em T na base da máquina | 2 |
| Espaçamento das ranhuras em T da base da máquina | 170 mm |
| Fuso | |
| Curso da fresa | 85 mm |
| Mandril do fuso | MT 3 |
| Alcance | 210 mm |
